大型柴油发电站动力机组三维建模作品

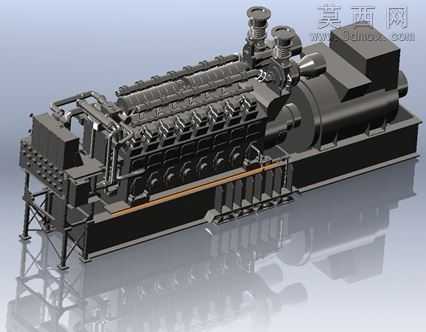

本作品为大型柴油发电站核心动力机组的三维建模成果，建模过程依托专业三维设计软件完成，整体遵循工业实体1:1比例还原设计逻辑，完整复现了大功率柴油发电设备的全系统结构。建模阶段首先从机组整体布局入手，先搭建底部支撑框架的基准结构，对型钢焊接式机架的每一处支撑梁、连接节点、安装脚座都做了精细化的特征建模，确保机架的承重结构符合重型动力设备的力学设计逻辑，后续依次完成多缸柴油主机、耦合连接机构、同步发电机、顶部进排气组件、侧部管路系统、外围附属箱体的分模块建模，各模块之间严格按照实际装配关系设定配合约束，还原了真实设备的装配层级。材质渲染环节针对不同部件做了差异化的材质参数调配：主机缸体、发电机壳体采用铸铁哑光金属材质，还原重型铸钢件的厚重磨砂质感；顶部进排气阀组做了金属抛光与防锈涂层的分层材质处理，凸显精密加工部件的金属光泽；管路系统根据介质输送差异，分别设置了燃油管路的深色耐油材质、冷却管路的金属镀锌材质、润滑管路的深色耐压材质；底部机架做了防锈漆与焊接痕迹的细节材质叠加，地面反射效果经过参数调试，精准呈现工业金属设备在光洁车间地面的倒影质感，整体渲染效果贴近真实工业设备的视觉表现。结构设计上完整还原了机组的功能分区：多缸直列柴油主机作为动力输出核心，每一处缸盖、喷油组件、冷却水道、检修盖板都做了独立特征建模，清晰呈现内燃机的动力输出结构；主机与发电机之间的连接耦合机构完整复现了传动连接、减震缓冲的结构细节；发电机部分还原了壳体散热筋、接线箱体、端盖密封的结构特征；顶部双组排气总成完整呈现了排气支管汇集、消音组件、排气出口的完整通路；侧部密布的管路系统梳理清了燃油供给、润滑油循环、冷却介质输送的完整走向，每一处管夹固定、法兰连接、阀门接口都做了细节还原，整体模型既可以用于工业设备的结构展示教学，也可作为发电站布局规划、设备运维培训的数字化参考载体，建模过程中对重型动力设备的结构合理性做了反复校验，确保各部件的尺寸比例、装配关系完全符合大功率柴油发电机组的实际工业设计标准。
