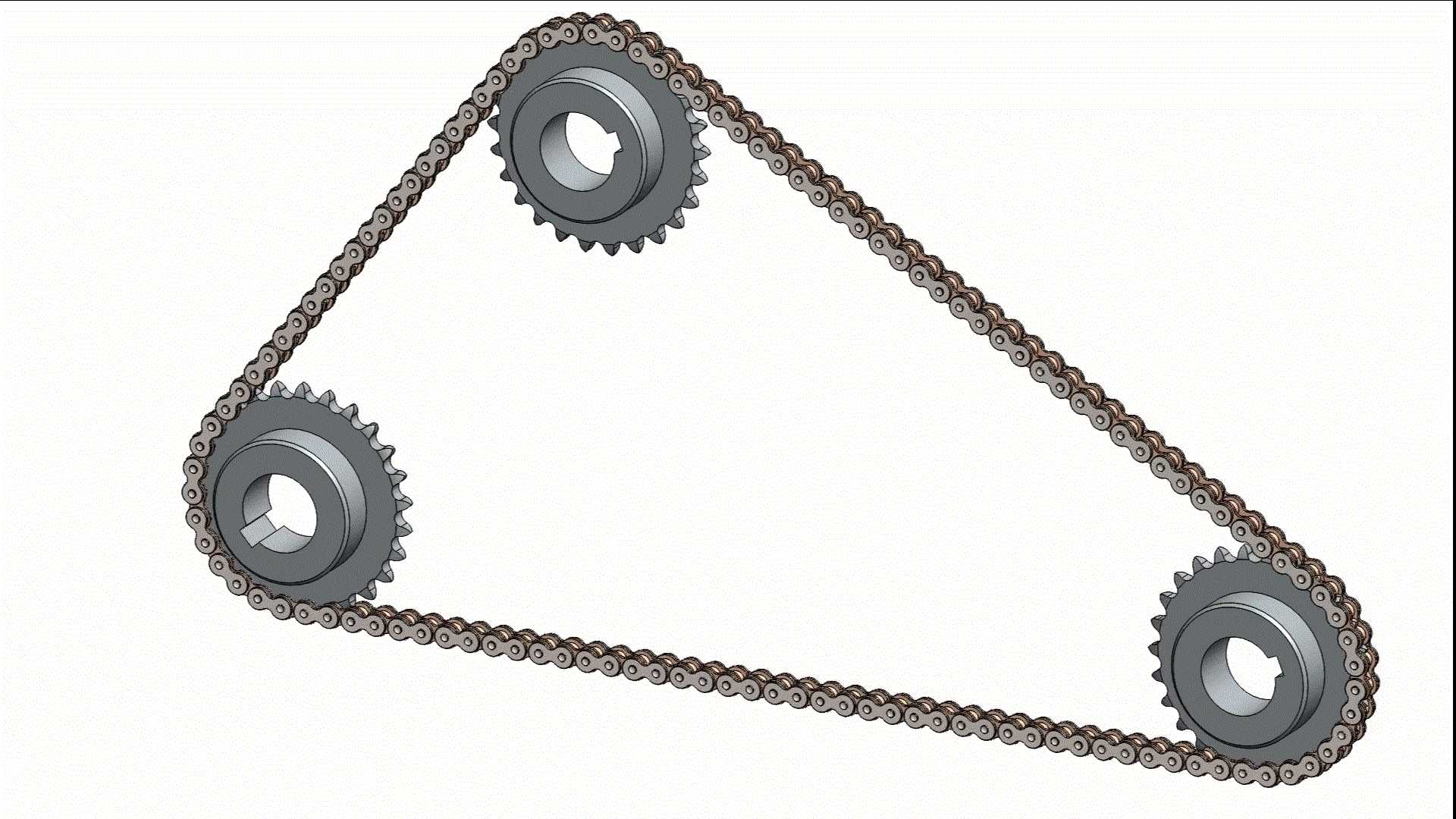

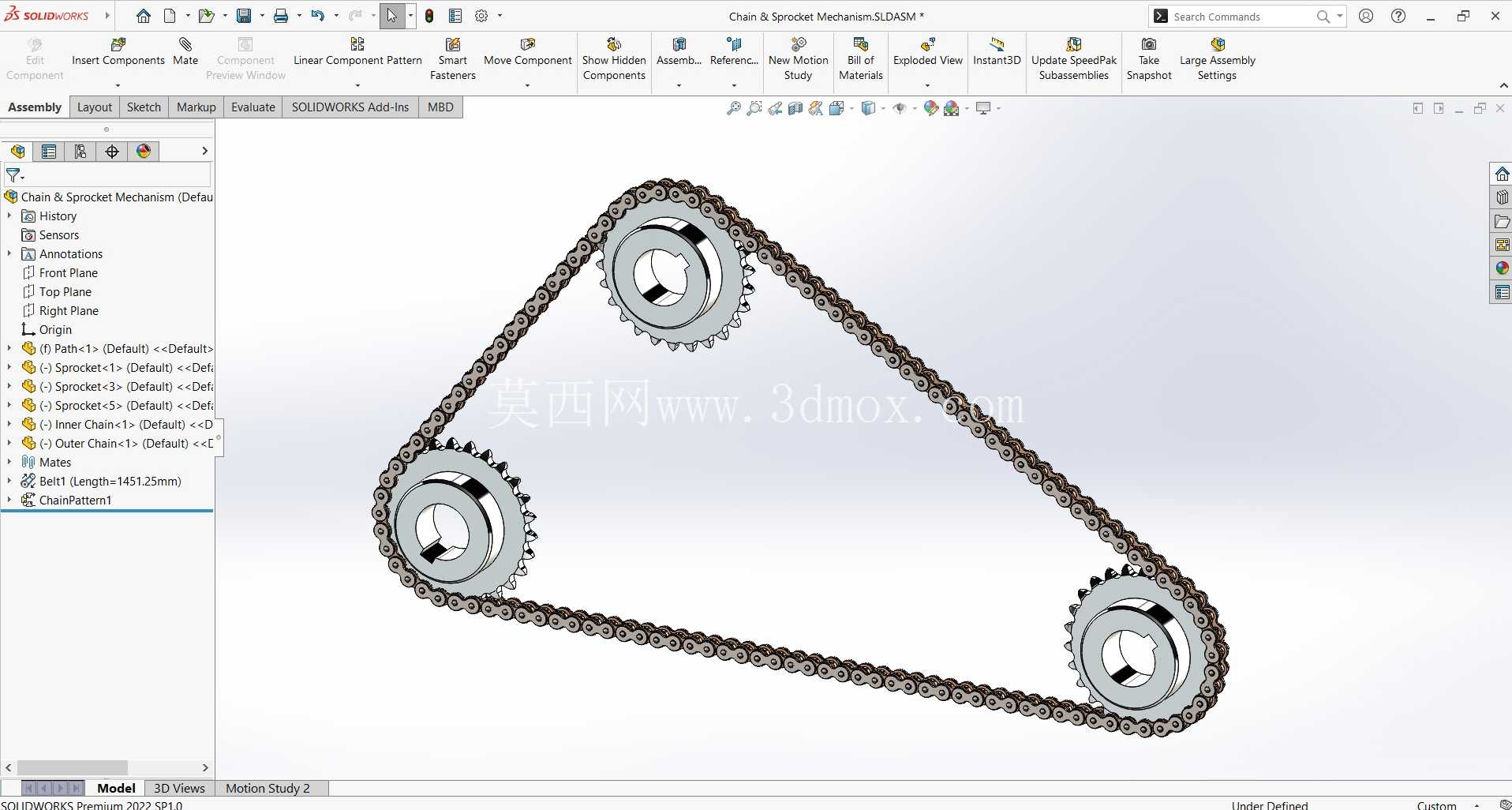

三链轮三角排布滚子链传动结构设计

这套三角排布的三链轮链传动结构，在常规双链轮链传动的基础上拓展了动力传递的路径覆盖范围，打破了传统链传动仅能在两轴间实现平行轴动力传输的局限，可在同一安装平面内完成三个不同位置平行轴之间的同步动力传递，适配多工位设备中分散布置的传动轴联动需求。在轻工包装生产线的多工位转台驱动、小型输送设备的分路动力传递、专用机床的多轴进给联动等场景中，这类三链轮链传动结构无需额外增加中间传动齿轮或皮带轮组，就能实现单动力输入带动三个不同位置的执行端同步运转，大幅简化设备内部的传动链路布局，减少传动环节的功率损耗。

从功能特性来看，这套结构采用标准短节距滚子链作为传动介质，相比同步带传动具备更高的承载能力，可在有少量粉尘、轻度油污的车间环境下稳定工作，无需频繁调整张紧力；相比齿轮组传动，它对三个链轮的安装位置公差容忍度更高，不需要各轴之间保持严格的中心距精度，安装调试的难度更低。三个链轮均采用统一齿形参数设计，键槽孔的尺寸规格保持一致，既可以实现1:1:1的等速传动，也可根据实际传动比需求更换不同齿数的链轮，适配不同的转速传递要求。链条的张紧度可通过调整其中一个链轮的安装位置实现，无需额外加装张紧轮，日常维护仅需定期补充润滑脂即可，运维成本较低。

设计过程中，首先根据传递功率、输入转速确定链条的节距与破断载荷，再结合三个传动轴的实际布置位置确定各链轮的分度圆直径，通过链条长度计算公式反复核算链节数，确保链条闭合后的松边垂度处于合理区间，避免运转过程中出现链条跳齿、与周边结构干涉的问题。链轮的齿形采用三圆弧一直线的标准齿形设计，保证链节能平稳啮入啮出，减少啮合冲击与噪音；轮毂部分的厚度根据轴孔直径、传递扭矩核算，确保键连接的挤压强度满足满载工况下的使用要求，不会出现轮毂开裂、键槽压溃的失效问题。链轮两侧设计有凸台挡边，可限制链条在运转过程中的轴向窜动，避免链条从链轮齿面滑脱。

安装边界方面，这套结构的整体外轮廓由三个链轮的中心距决定，三个链轮呈等腰三角形排布时，整体占用的安装空间为三角形区域，安装时需保证三个链轮的端面处于同一平面内，平面度误差需控制在0.5mm以内，避免链条出现偏磨现象。链轮的轴孔与传动轴采用过渡配合，通过平键传递扭矩，轴端需加装轴端挡圈固定链轮的轴向位置，防止运转过程中链轮轴向窜动。链条安装时需预留合理的松边垂度，通常为中心距的1%~2%，垂度过大会导致传动过程中链条抖动明显，垂度过小则会加剧链条与链轮齿面的磨损，降低传动组件的使用寿命。在实际设备布局中，需在链条周边预留不小于20mm的安全间隙，避免运转过程中链条与设备机架、管线等周边部件发生剐蹭，同时预留足够的操作空间用于日常检查链条磨损情况、补充润滑。

这类三链轮链传动结构在实际应用中，还可根据设备的具体需求调整链轮的排布角度，既可以是锐角三角形排布适配紧凑安装空间，也可以是钝角三角形排布实现长距离的动力分路传递，相比其他传动形式具备布置灵活、成本低廉、维护简便的优势，非常适合中小型专用设备的多轴联动传动场景。
