车辆传动用差速齿轮箱结构设计

项目分类:齿轮 发布时间:2025-10-12 ID:1087935
  • 车辆传动用差速齿轮箱结构设计
  • 车辆传动用差速齿轮箱结构设计

差速齿轮箱作为轮式车辆传动系统的核心功能部件,其核心作用是在动力输出端实现两侧驱动轮的转速解耦,解决车辆转向、非平整路面行驶时两侧车轮滚动距离不一致带来的运动干涉问题,避免轮胎异常磨损、传动件卡滞损坏等故障。在实际工程应用中,这类结构广泛适配后驱轿车、轻型卡车、硬派SUV以及部分四轮驱动车型的驱动桥内部,通常与桥壳、半轴、主减速器从动锥齿轮集成装配,是保障车辆行驶平顺性、转向灵活性的关键结构单元。

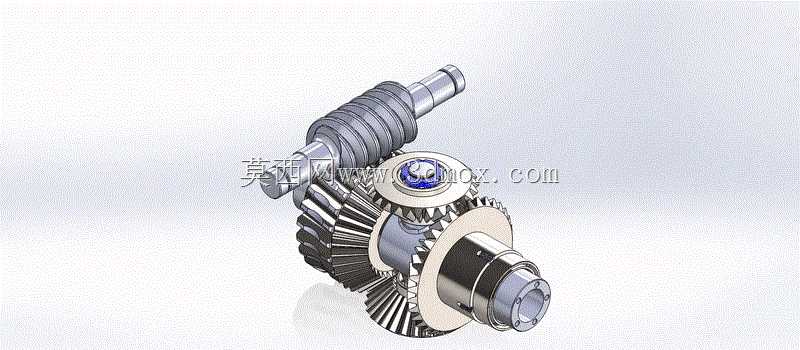

从功能实现逻辑来看,这套差速齿轮组采用锥齿轮啮合传动方案,核心包含差速器壳体、行星锥齿轮、半轴锥齿轮、行星齿轮轴、输入蜗杆段几个核心部分。动力从输入端的蜗杆结构传入后,经啮合的蜗轮结构传递到差速器壳体,带动行星齿轮轴同步公转,当两侧车轮行驶阻力一致时,行星齿轮仅随壳体公转不发生自转,将扭矩等比例传递给两侧半轴齿轮,驱动车轮同速转动;当车辆转向或行驶在凹凸路面时,两侧车轮受到的地面滚动阻力出现差值,行星齿轮在公转的同时会绕自身轴线产生自转,自动调整两侧半轴齿轮的转速差,允许内侧车轮转速低于外侧车轮,让两侧车轮始终保持纯滚动状态,避免传动系统承受附加的扭转载荷。

在结构设计层面,这套差速齿轮箱的设计充分考虑了装配边界与载荷传递路径:输入端的蜗杆轴采用阶梯轴结构,轴段预留了轴承安装位,可直接适配标准圆锥滚子轴承的装配尺寸,轴端的连接结构可与传动轴万向节直接对接;差速器壳体采用分体式装配结构,壳体上预留了行星齿轮轴的安装孔与锁紧定位槽,保证行星齿轮轴在大扭矩传递下不会发生周向转动或轴向窜动;行星锥齿轮与半轴锥齿轮的齿面均采用渐开线锥齿形,齿面经过修形处理,可降低啮合过程中的冲击载荷,减少传动噪音,同时齿背设计有球面支撑结构,与差速器壳体内的球面座贴合,保证齿轮啮合过程中受力均匀,避免偏载导致的齿面异常磨损。

从安装边界来看,整套差速齿轮箱的径向尺寸围绕桥壳的内部安装空间设计,两侧半轴齿轮的内花键参数匹配常用车型的半轴花键规格,装配时可直接将半轴插入半轴齿轮内花键实现扭矩传递,不需要额外设计连接转接件;输入端蜗杆轴的中心高与主减速器安装位的中心高保持一致,保证蜗杆与蜗轮的啮合中心距符合设计公差要求,装配时仅需要调整轴承预紧力即可保证啮合间隙处于合理区间。在实际选型匹配过程中,这类差速齿轮箱的额定传递扭矩需要与发动机的最大输出扭矩、主减速比进行匹配,针对不同吨位的车型,可以通过调整齿轮模数、齿面宽度来适配不同的载荷需求,比如轻型乘用车采用小模数锥齿轮即可满足使用要求,而重载卡车则需要采用更大模数、更宽齿面的齿轮组,同时配合差速锁结构来提升非铺装路面的脱困能力。

在建模过程中,这套结构完整还原了各个零件的装配关系,包括齿轮的啮合间隙、轴承的安装配合面、紧固件的安装位置,可直接用于传动系统的运动仿真、干涉检查,也可作为教学演示模型用于讲解差速器的工作原理,帮助结构设计人员理解差速传动的扭矩分配逻辑,为后续的专用车型差速器改型设计提供参考。需要注意的是,实际工程应用中,这类差速齿轮箱还需要匹配对应的润滑结构,在差速器壳体上设计油道,保证齿轮啮合面、齿轮支撑面在工作过程中能够得到齿轮油的充分润滑,降低磨损速率,延长部件的使用寿命。
