时产40吨方解石研磨生产线三维设计

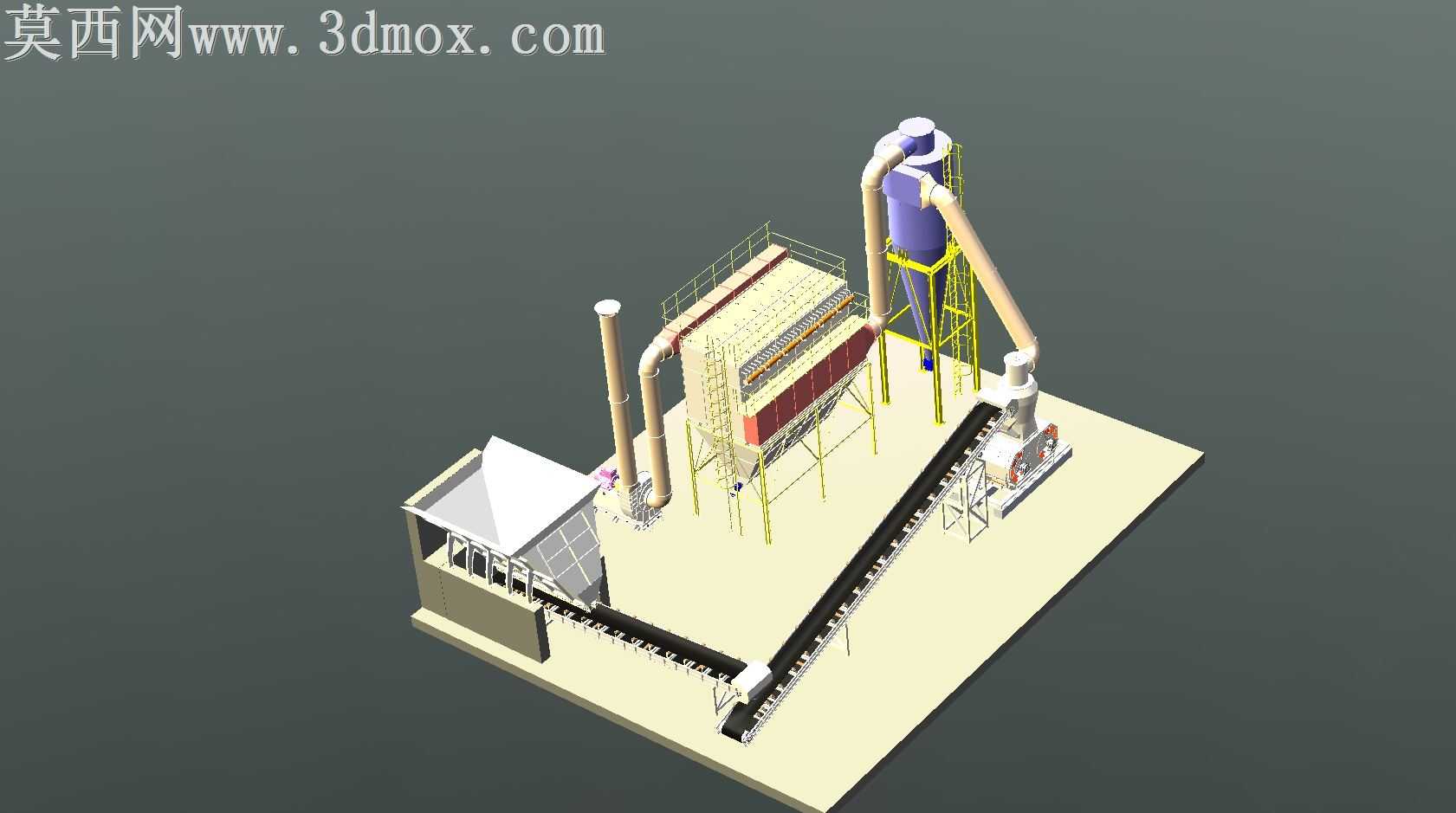

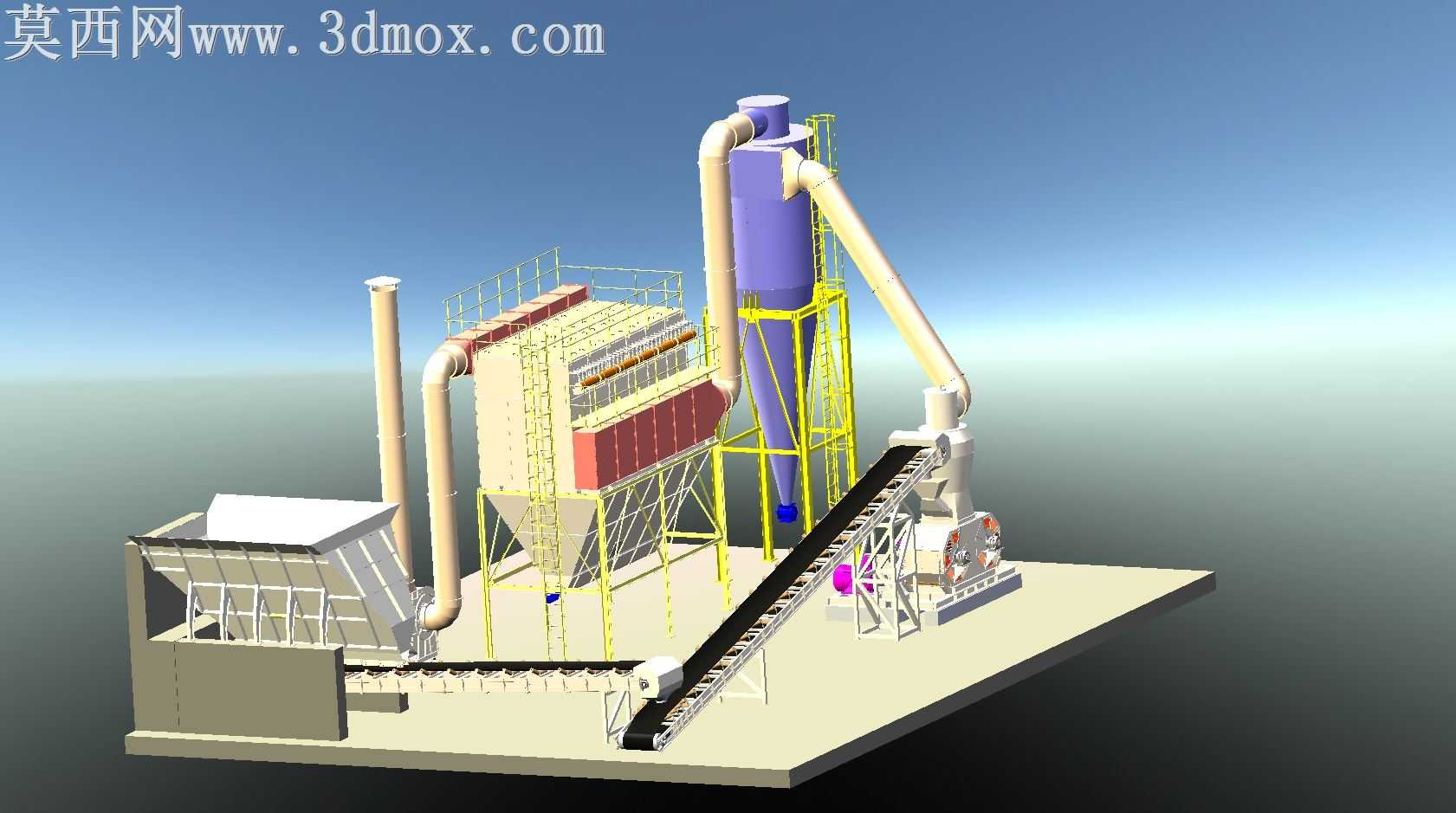

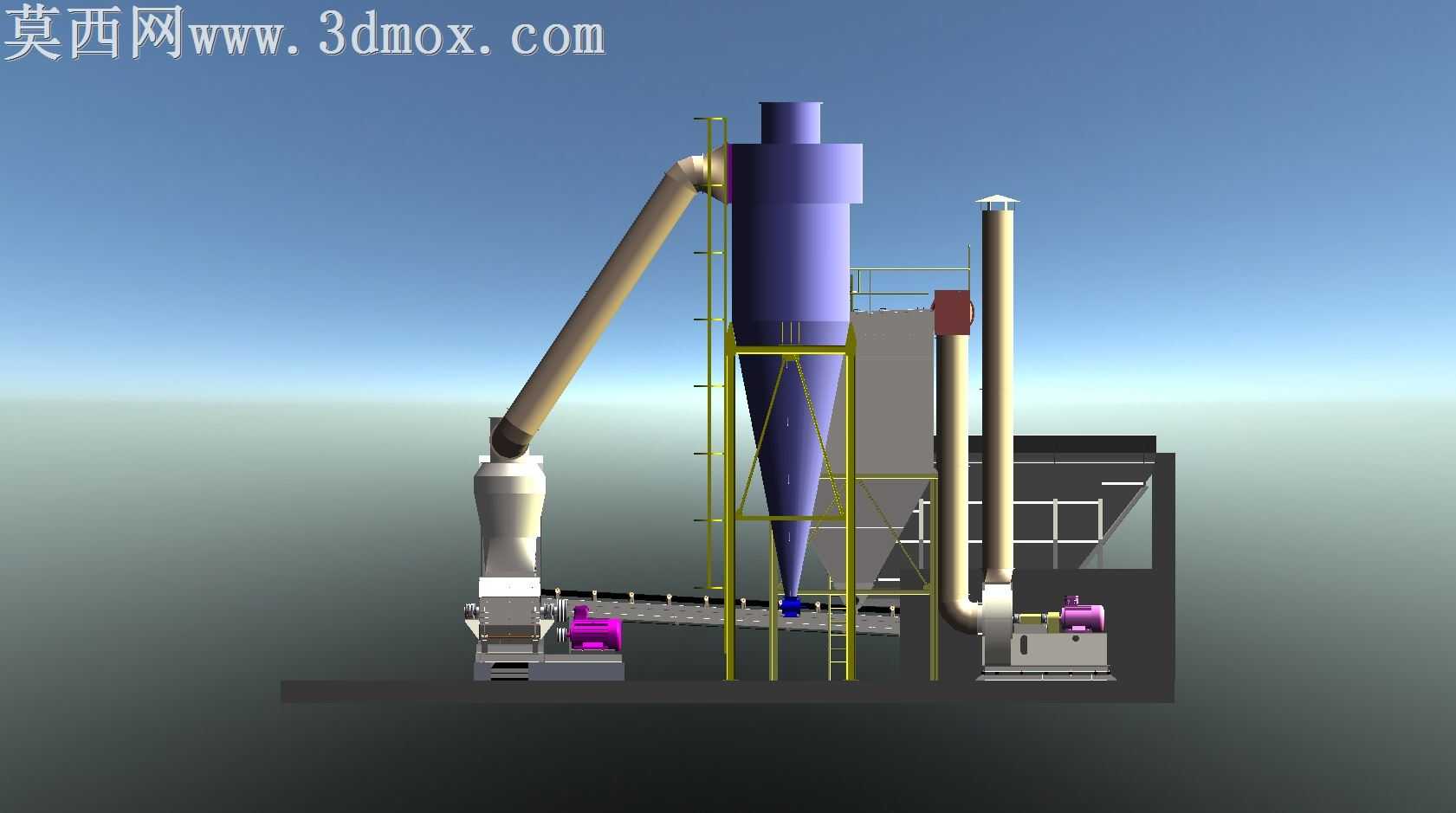

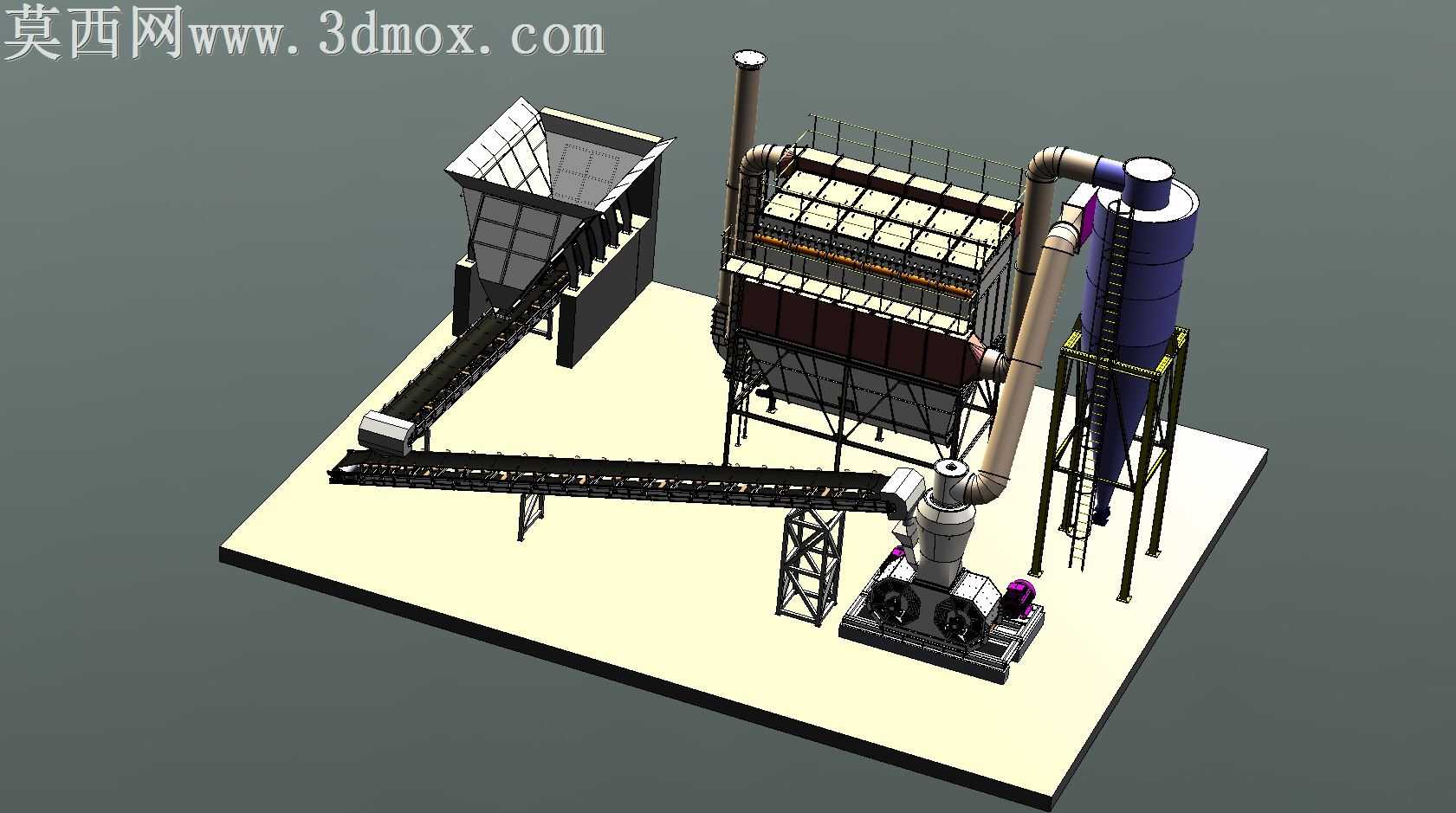

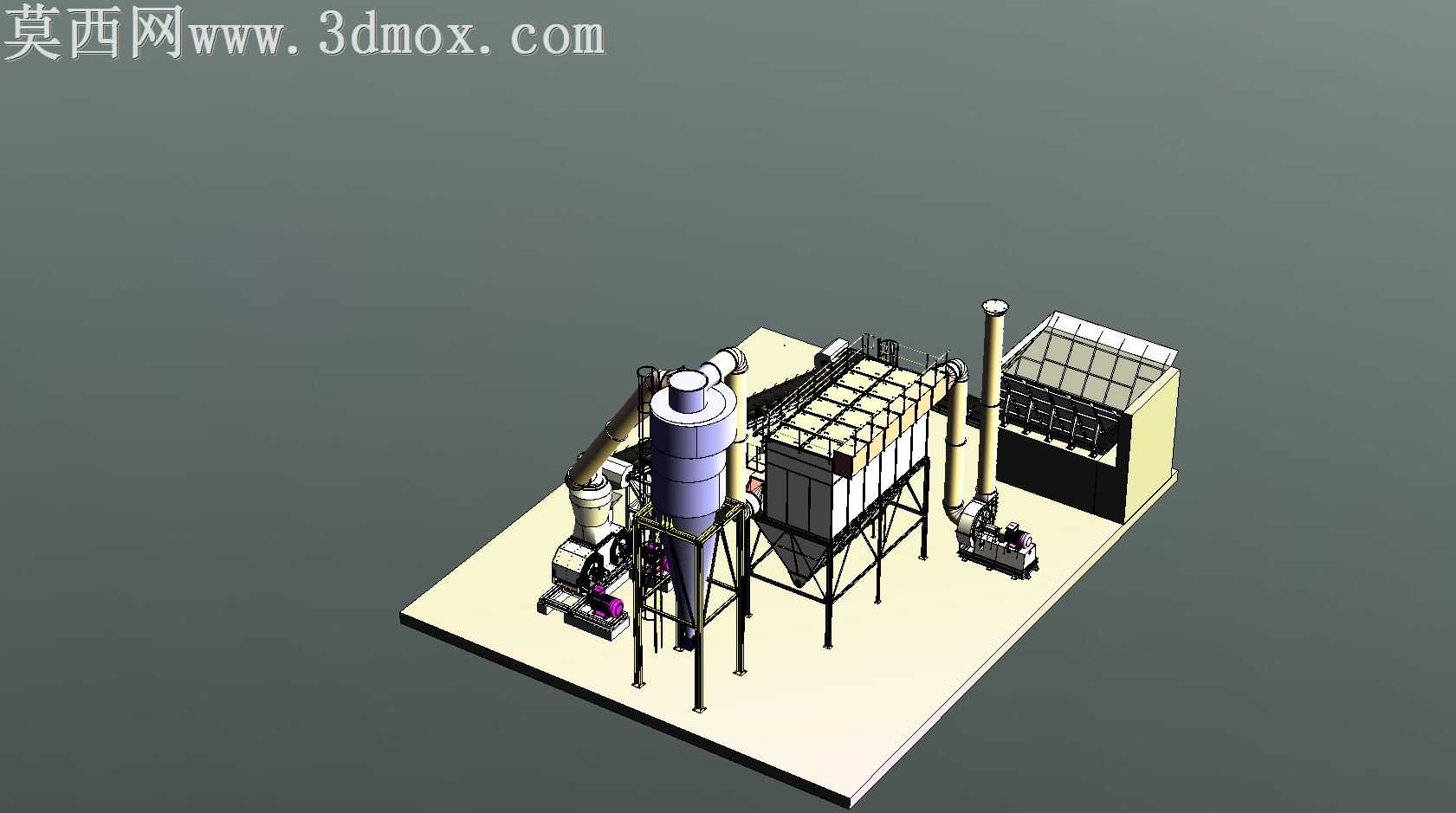

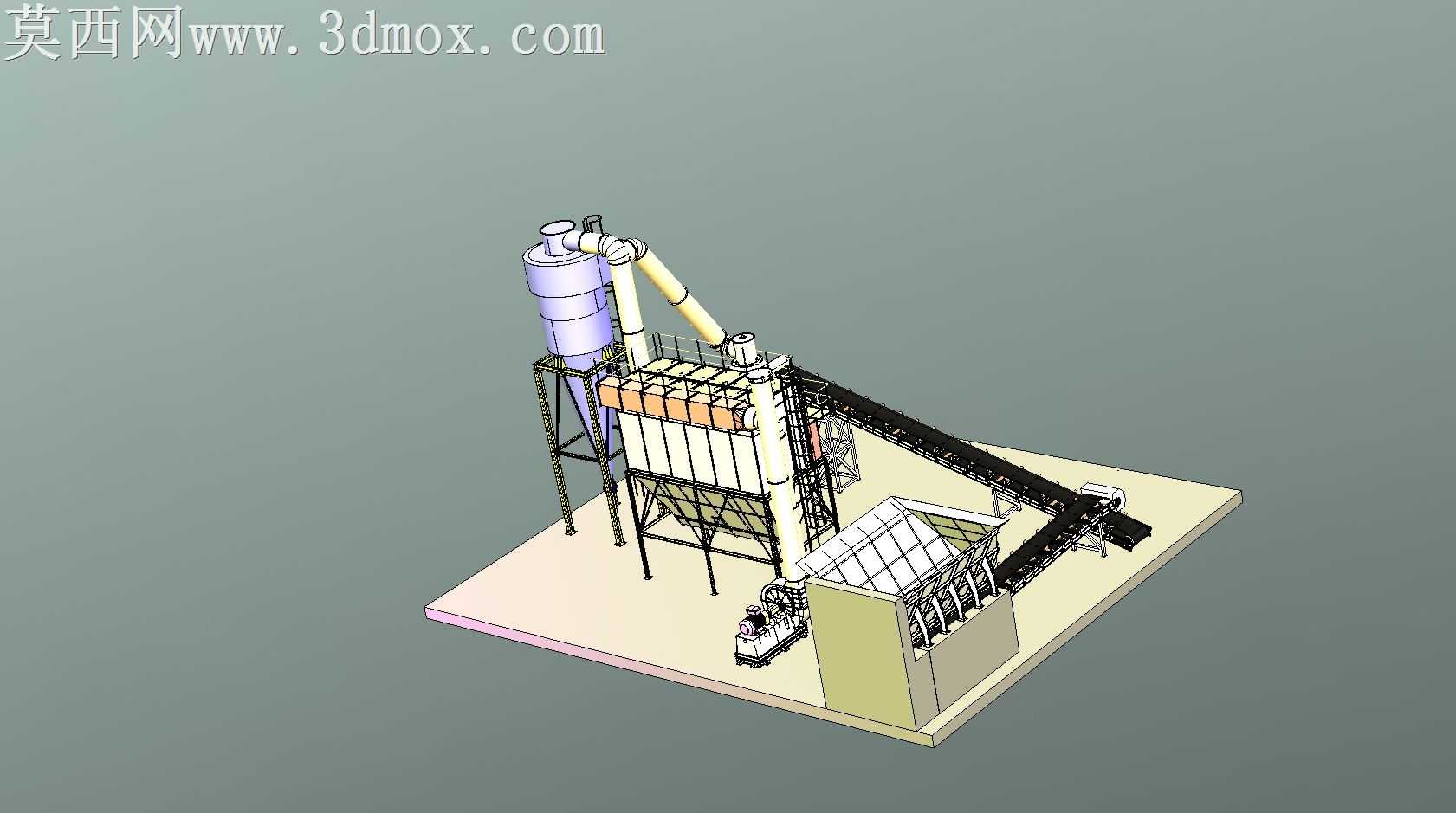

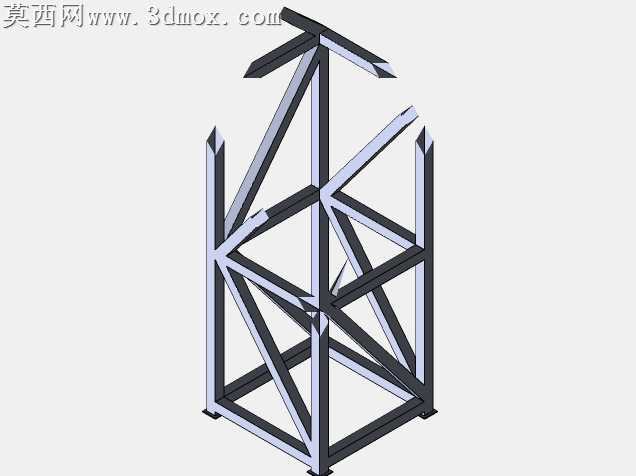

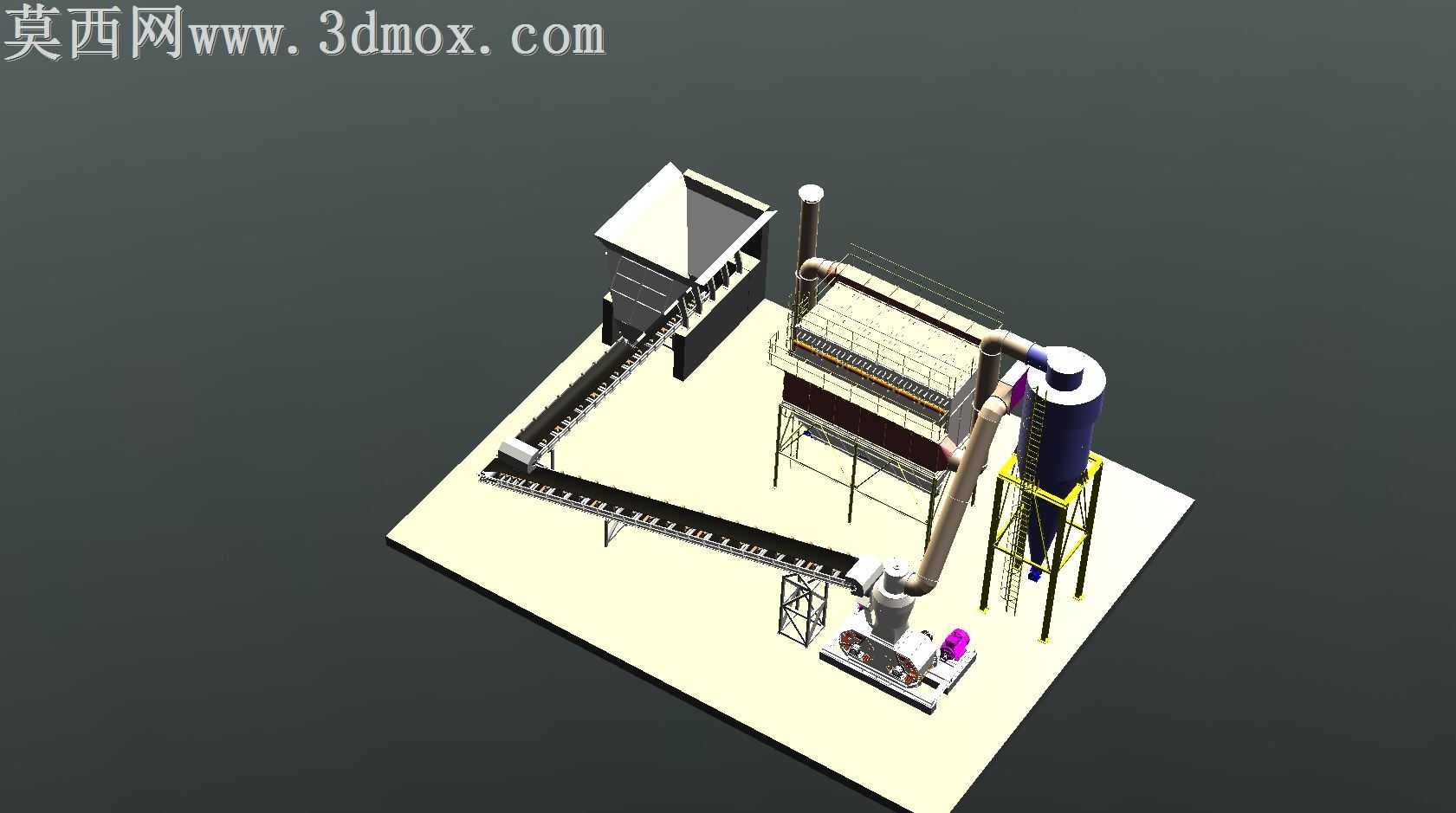

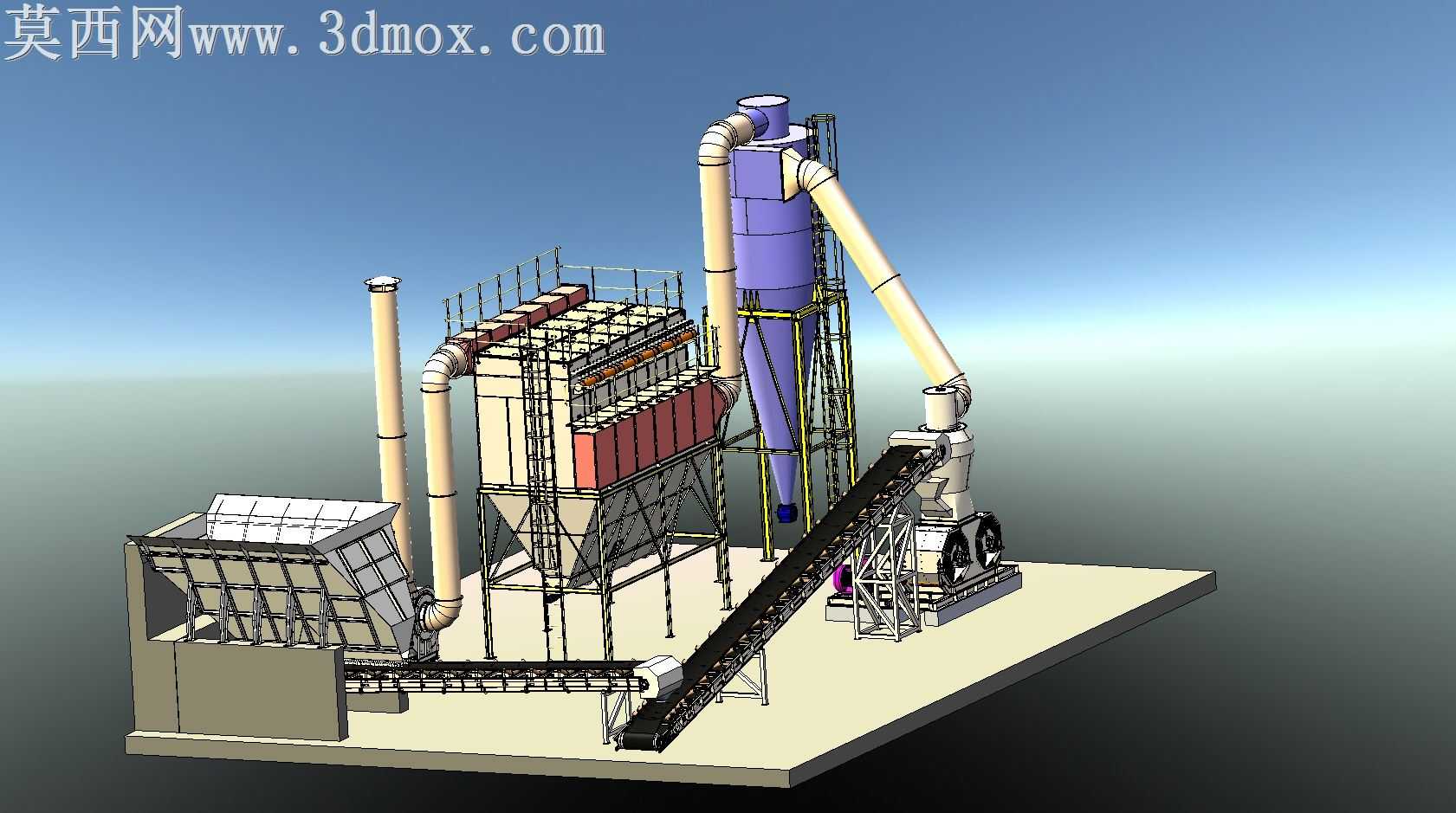

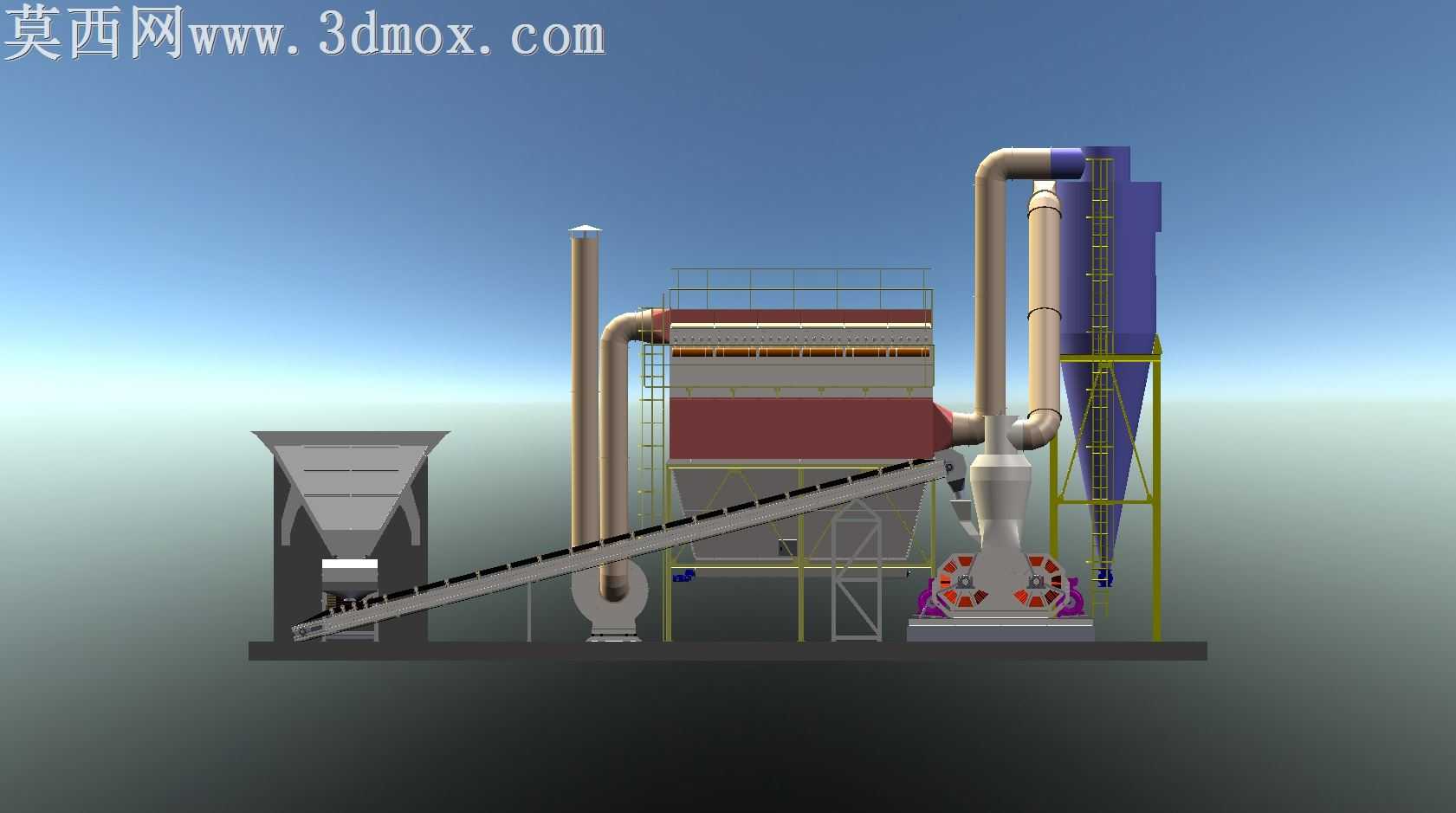

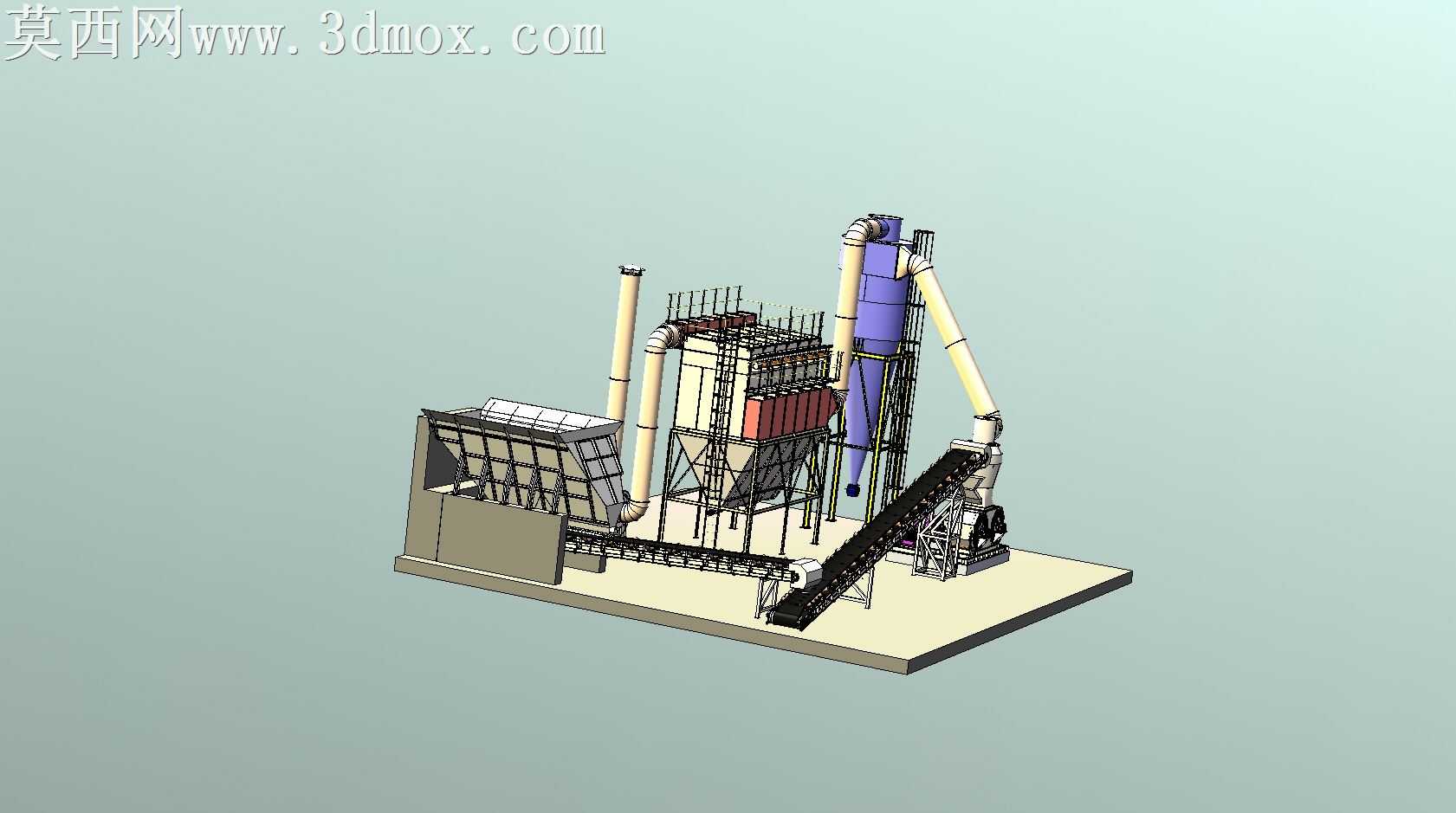

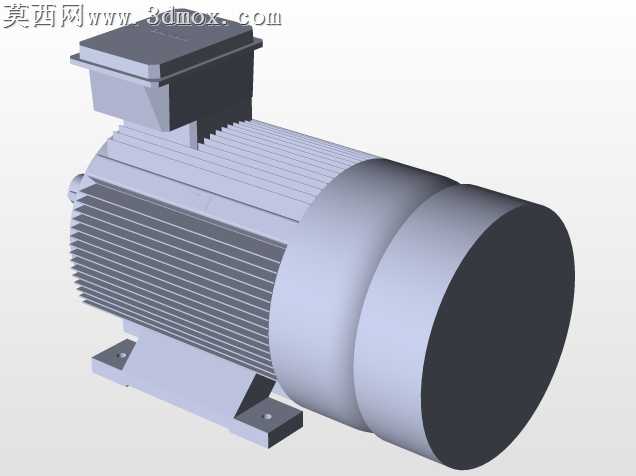

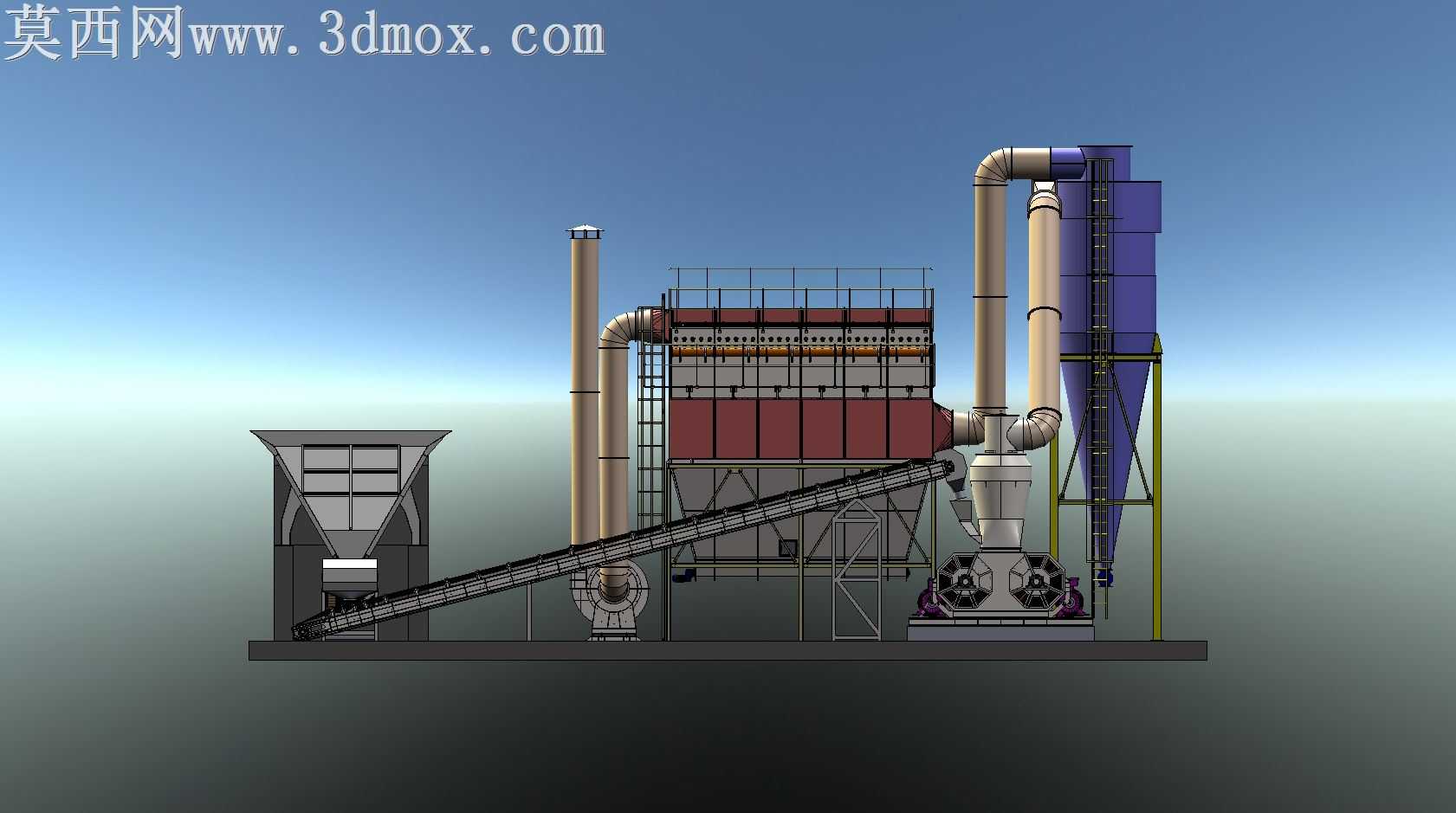

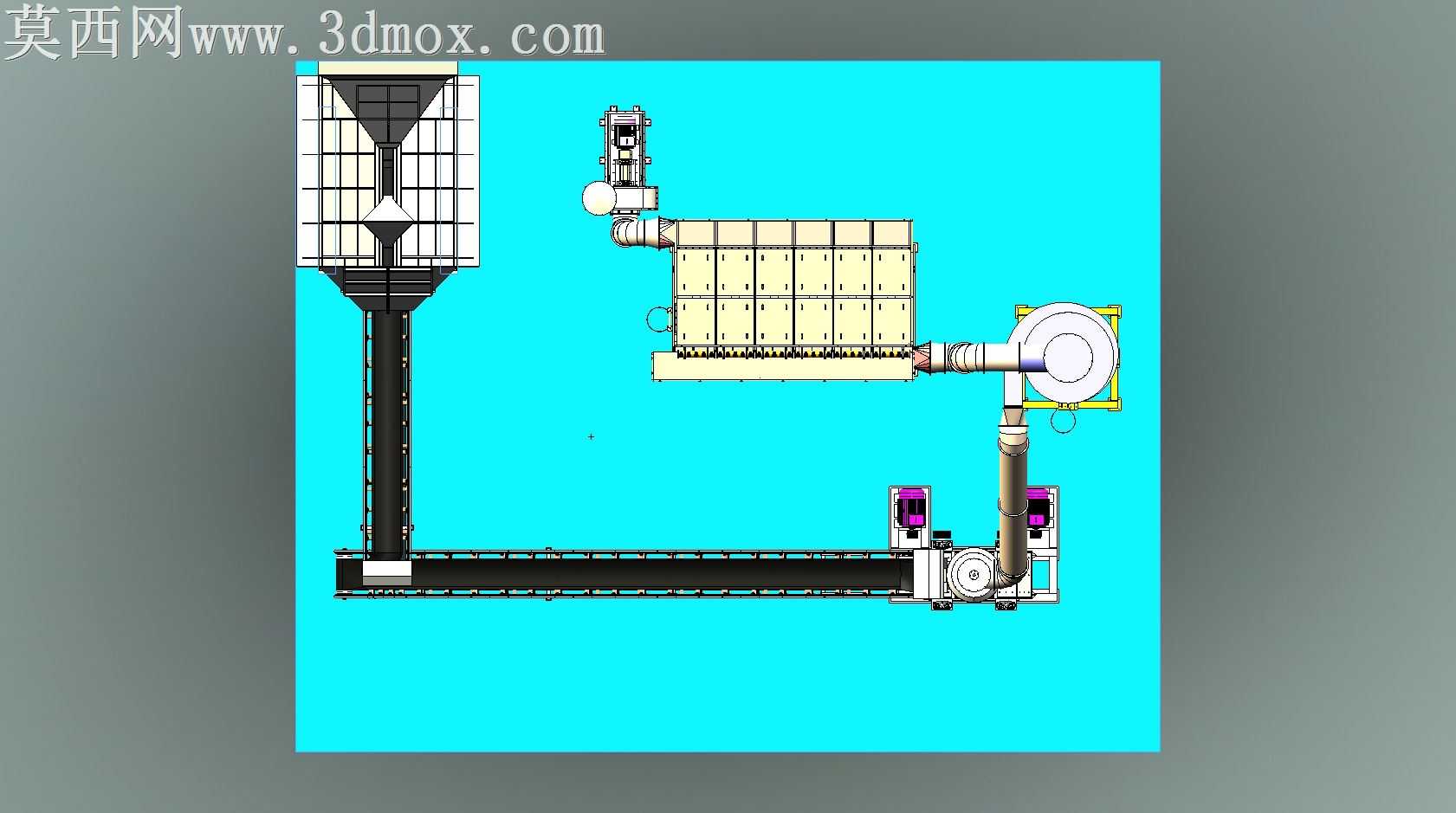

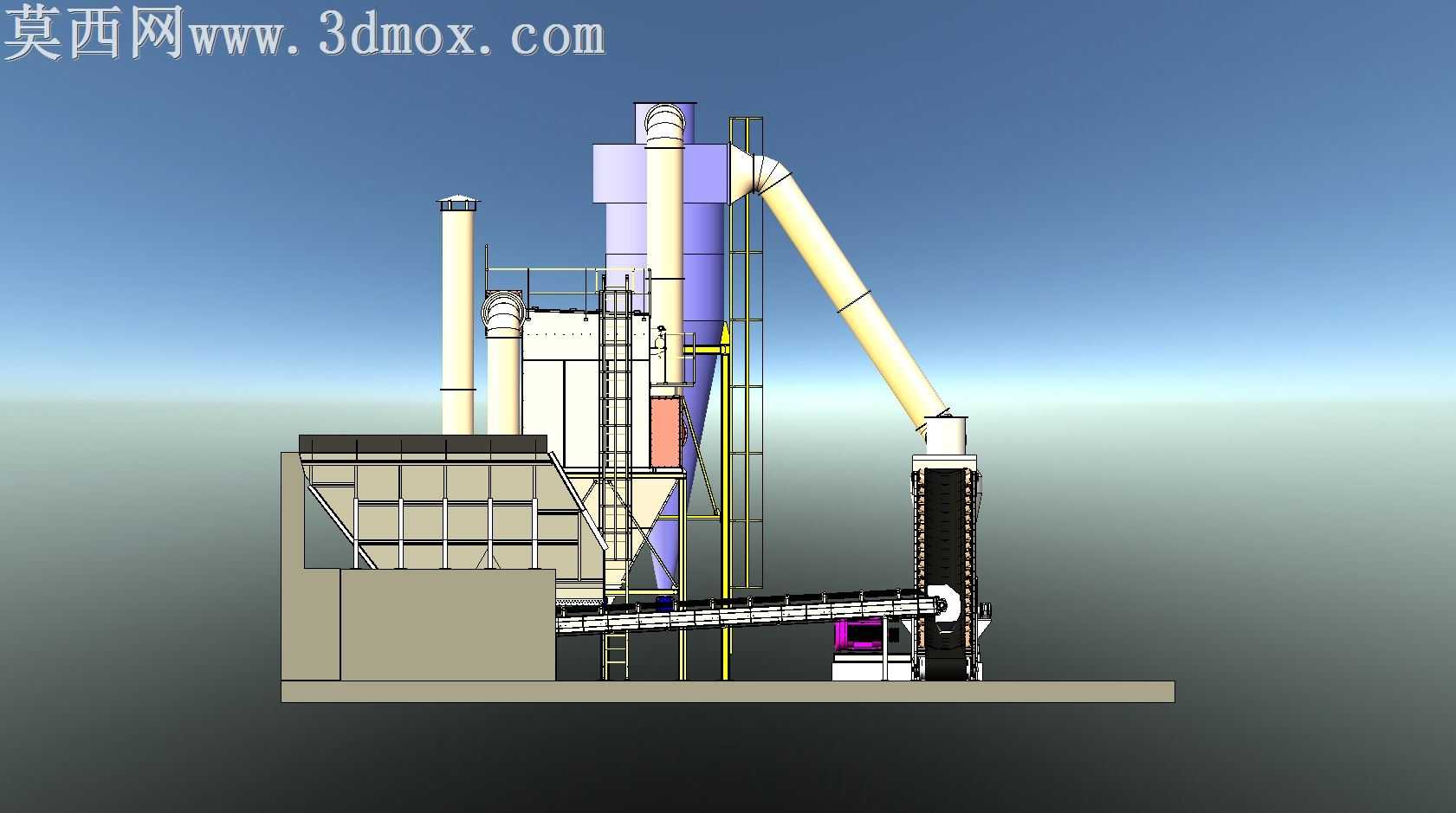

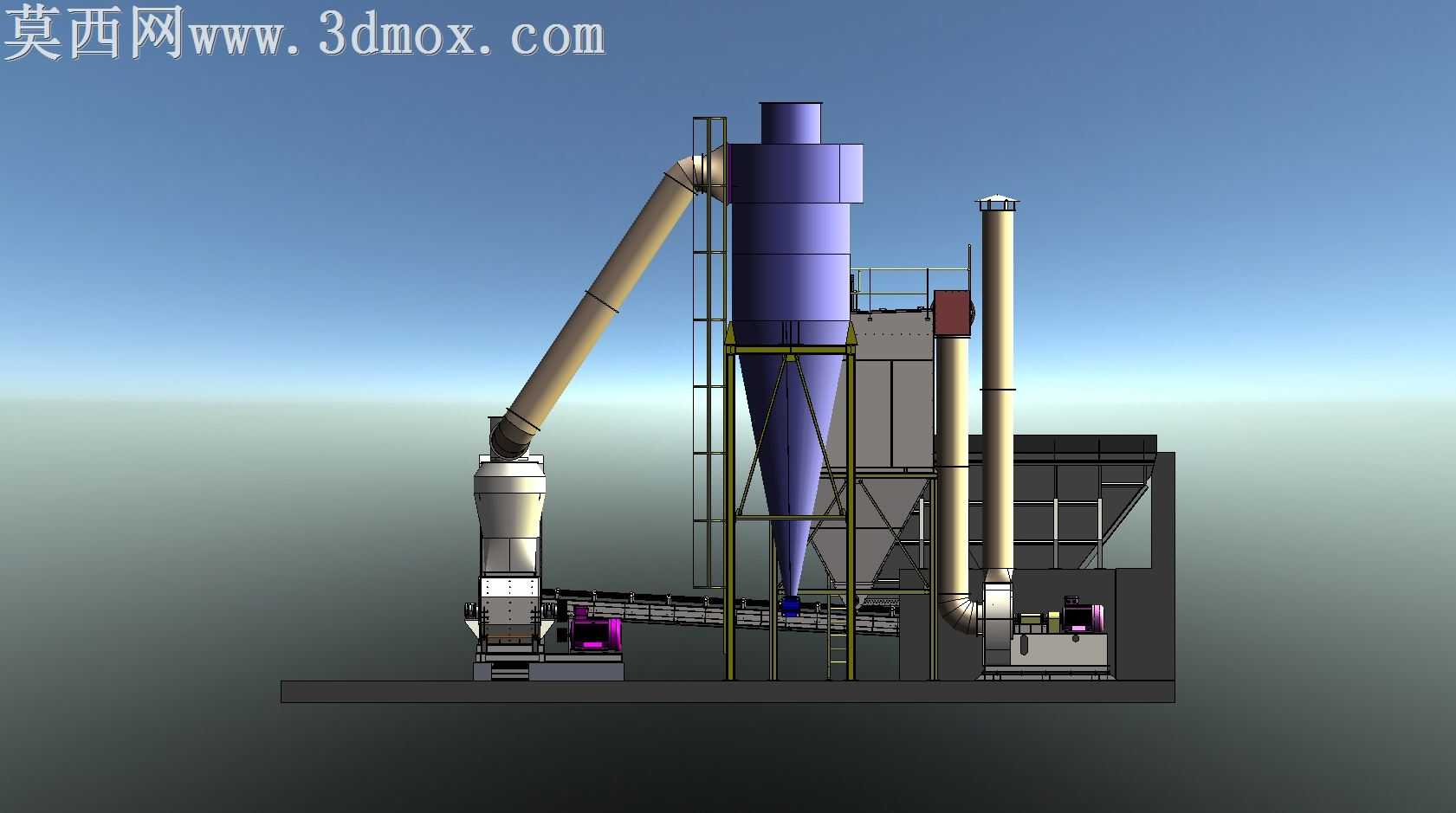

本作品为方解石研磨加工生产线的完整三维建模成果，采用SolidWorks完成全流程参数化设计，整体围绕时产40吨、出料粒度0-600微米的生产指标搭建，完整还原了方解石从原料进料到成品粉体收集的全工序设备布局。建模过程中首先按照实际生产工艺流程排布各功能单元，依次设置原料受料斗、倾斜进料皮带输送机、水平送料皮带输送机、核心雷蒙磨粉主机、大直径旋风收集器、脉冲布袋除尘装置、成品出料输送结构以及配套的钢构操作平台、检修爬梯与防护栏杆，所有设备的相对位置、连接角度、高差设置均匹配实际工业现场的安装要求，保障物料依靠重力与风力输送的路径顺畅无阻滞。材质渲染阶段针对不同设备的外观特性赋予对应材质：受料斗与输送机机架采用哑光深灰碳钢材质，皮带采用黑色耐磨橡胶材质，磨粉主机机座做铸铁哑光质感处理，连接风管采用镀锌金属的银灰哑光质感，旋风收集器与除尘罐体采用深蓝色工业漆面材质，钢构平台采用浅灰色防锈漆材质，地面基座采用米黄色混凝土质感，通过光影渲染突出各设备的结构层次与空间关系，整体视觉效果贴近真实工厂的产线样貌。结构设计上充分还原各设备的细节特征：皮带输送机的托辊、传动滚筒、支架斜撑均按比例建模，磨粉主机的分析机、磨辊总成、进料口、传动电机结构完整还原，布袋除尘器的顶部检修平台、侧壁爬梯、灰斗下料结构清晰呈现，旋风收集器的蜗壳进风口、底部关风器接口、顶部排气管道连接精准，所有管道的弯头角度、变径位置均符合粉体输送的风阻设计要求，配套的烟囱排气结构、设备检修操作平台的护栏高度、爬梯踏步间距均参考工业安全规范设置。整体设计思路围绕工业化量产需求展开，既完整呈现了方解石研磨产线的设备组成与布局逻辑，也通过精细化的建模与渲染直观展示了产线运行时的物料流向，可用于方解石粉体加工项目的方案展示、设备布局规划、技术交流参考，各部件均保留可编辑的参数化特征，方便后续根据不同产能、出料粒度要求调整设备参数与布局结构。
