机用固定式台虎钳三维结构设计

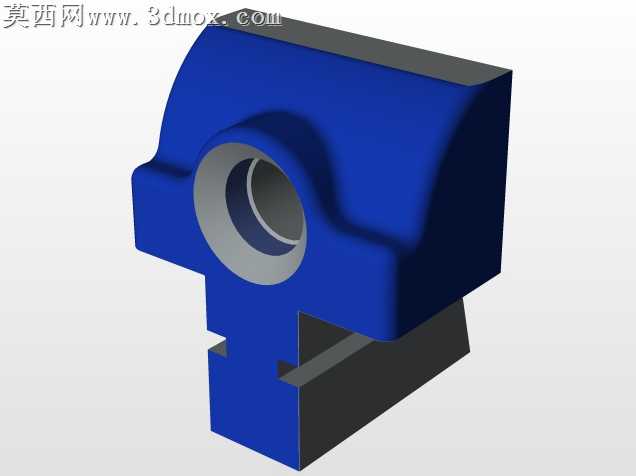

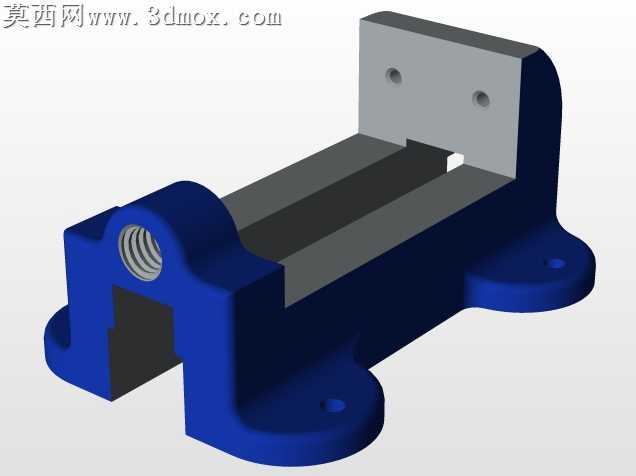

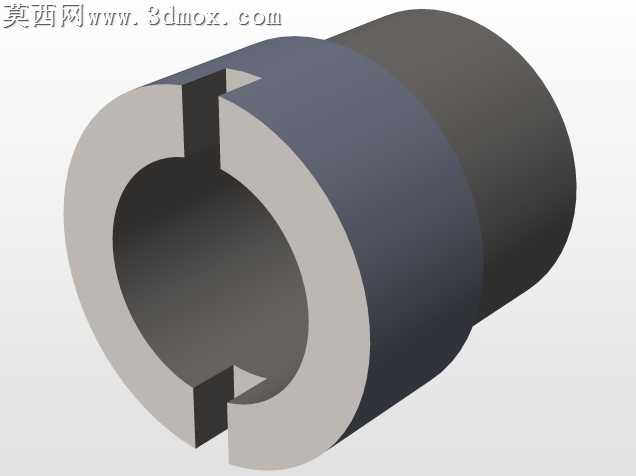

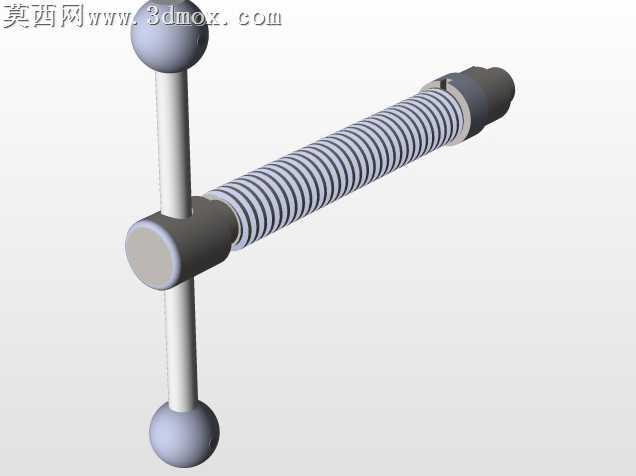

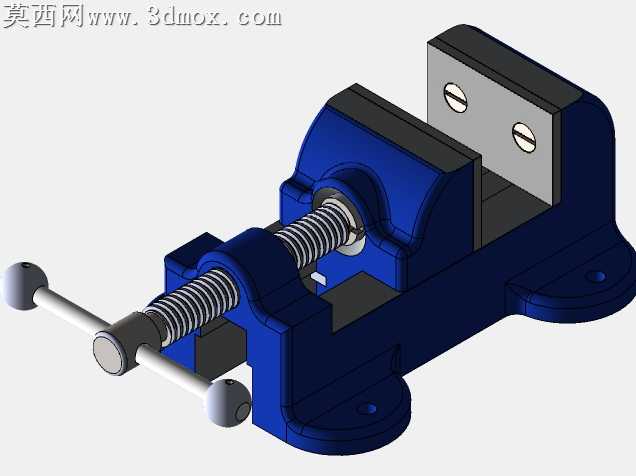

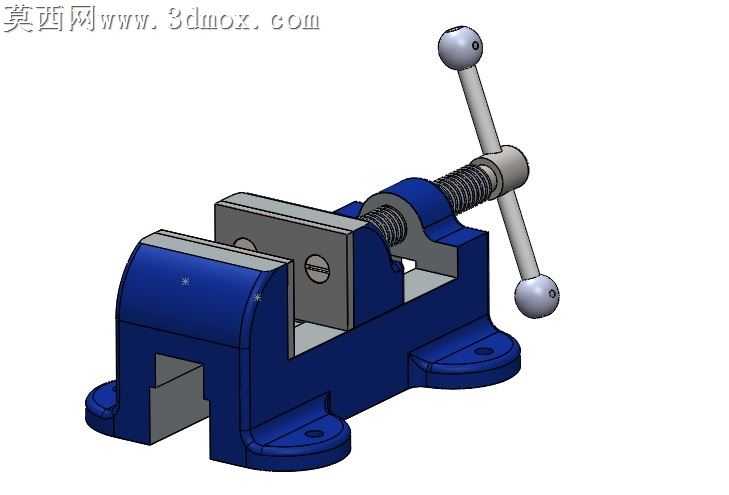

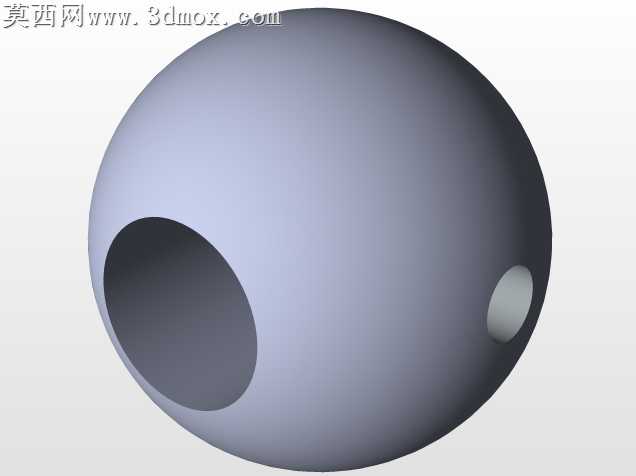

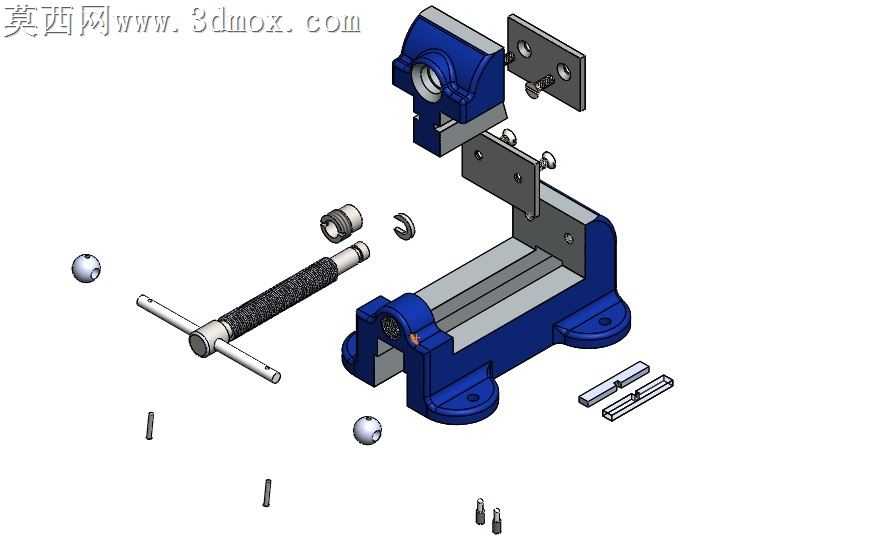

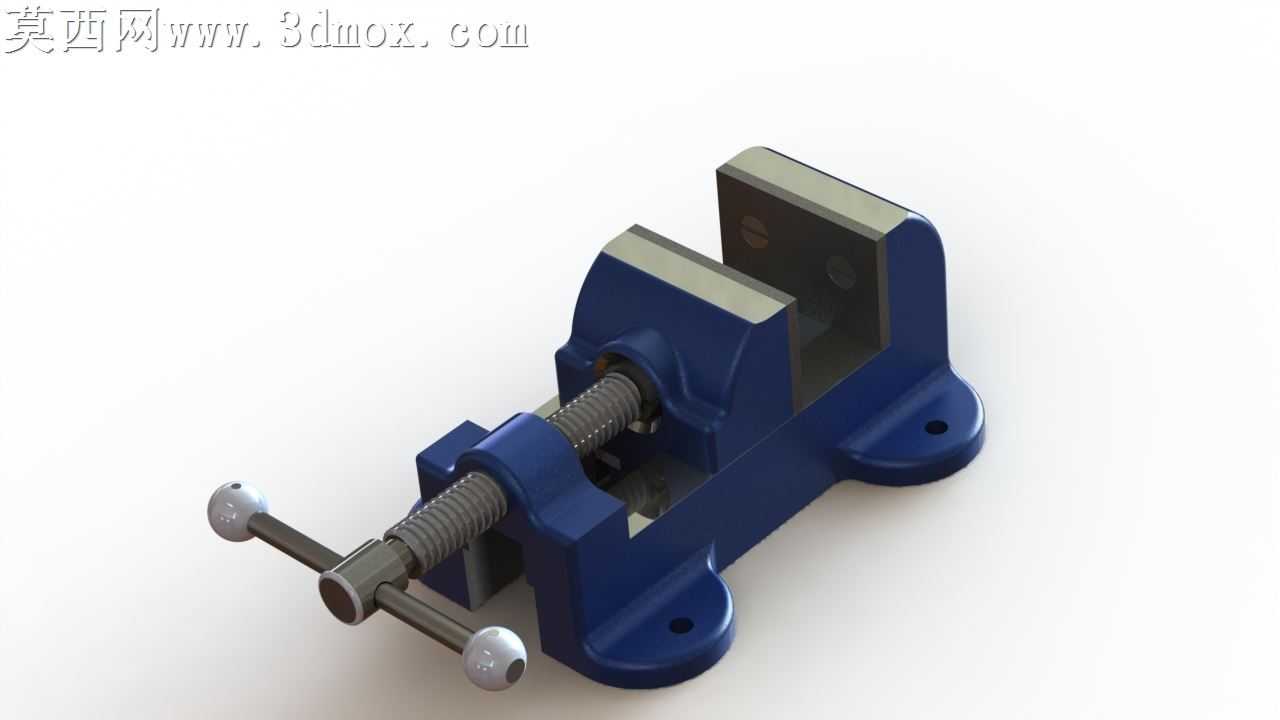

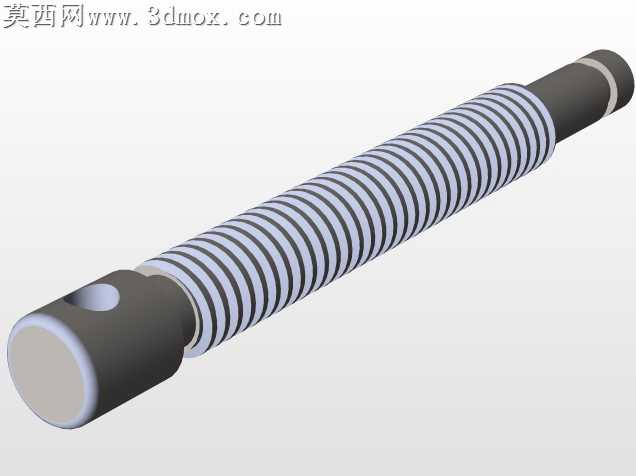

本作品为机用固定式台虎钳的三维建模设计成果，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，采用主流三维机械设计软件完成全参数化构建，确保各零部件可独立编辑、装配关系完全符合实际工装的运动逻辑。建模阶段首先完成固定钳身的主体结构绘制，对底座的安装孔位、钳身的导轨槽、丝杠安装腔等结构做了精准还原，固定钳身采用铸铁材质的视觉表现，通过材质参数调整还原铸铁件表面哑光、带有细微铸造纹理的质感，同时对钳身的加强筋结构做了合理的厚度设计，保证结构强度表现符合实际产品的力学要求。活动钳身部分与固定钳身的导轨配合间隙做了符合工程实际的预留，建模时对钳口板的安装沉孔、防滑齿纹做了精细化刻画，钳口板采用合金钢材质表现，通过金属粗糙度、反光度参数调整，还原淬火钢件表面坚硬、带有细微磨砂质感的视觉效果。传动部分的丝杠与螺母配合结构完全按照梯形传动螺纹的参数建模，丝杠表面的螺纹牙型、端部的手柄安装孔、与固定钳身的轴向定位结构都做了完整还原，手柄部分采用金属杆搭配球形端头的结构，球形端头做了镀铬亮面金属的材质渲染，还原操作件的光滑握持手感。渲染阶段采用工作室柔和布光方案，主光源从侧上方投射，突出钳身的结构轮廓与各部件的装配层次，辅助光补充暗部细节，避免铸铁材质暗部死黑，同时添加了柔和的环境反射，让金属部件的反光更具真实感，整体渲染效果清晰展现台虎钳的固定底座、传动丝杠、活动钳身、固定钳口、操作手柄五大核心模块的装配关系。设计思路围绕机加工场景的实用需求展开，整体结构紧凑，安装底座的两个通孔设计适配工作台螺栓固定需求，钳口开合行程满足常规小型工件的装夹范围，各零部件的连接结构完全符合实际台虎钳的拆装逻辑，既可以作为机械结构教学的演示模型，也可为小型工装夹具的设计提供参考，模型各部件无干涉问题，运动仿真可实现钳口的平稳开合，完全还原真实台虎钳的操作逻辑。
