Beaglebone开发板卡扣式防护外壳结构

　　这款外壳是针对BeagleBone Black开发板设计的卡扣式适配防护结构，在嵌入式开发、工业现场控制节点搭建、小型智能网关部署这类场景中，裸板直接使用很容易出现接口磕碰、积灰短路、引脚误触短路的问题，这类适配外壳的核心作用就是在不影响开发板原有接口功能的前提下，给电路板提供物理防护，同时规整设备外观，方便在项目样机、小批量落地设备中直接安装使用。从结构设计思路来看，这款外壳采用上下盖Snap Fit卡扣配合的形式，没有额外设计螺丝固定柱，省去了装配时的螺丝配件，装配时只需要将开发板对准下盖的定位槽放置，再将上盖对准卡扣位按压到位即可完成组装，拆装效率比螺丝固定的外壳高很多，也不会出现长期使用后螺丝柱开裂、滑牙的问题，很适合需要频繁开盖调整跳线、外接扩展模块的开发调试场景。

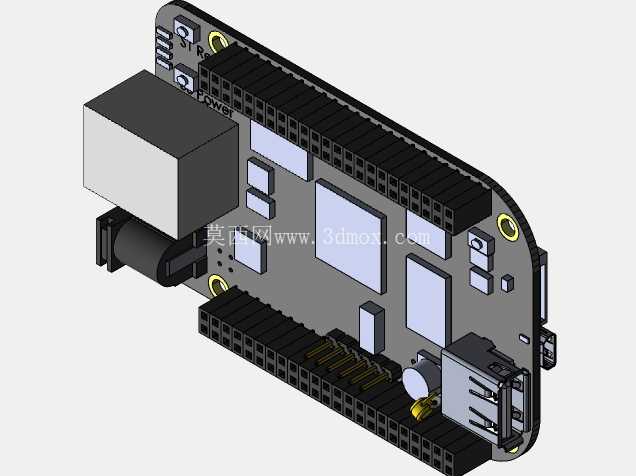

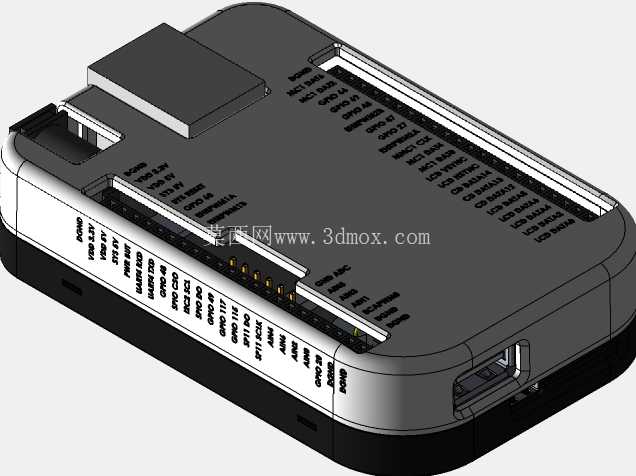

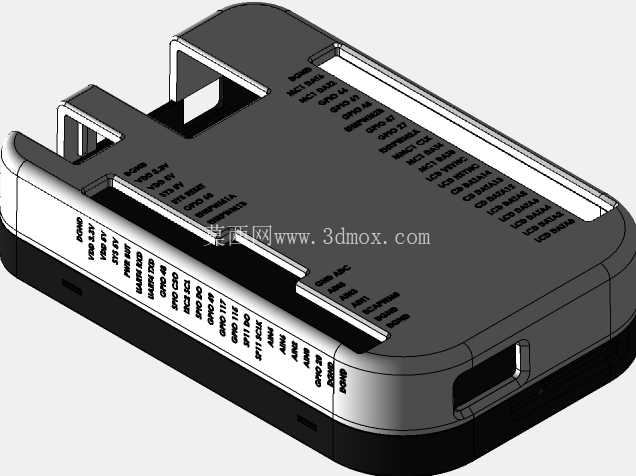

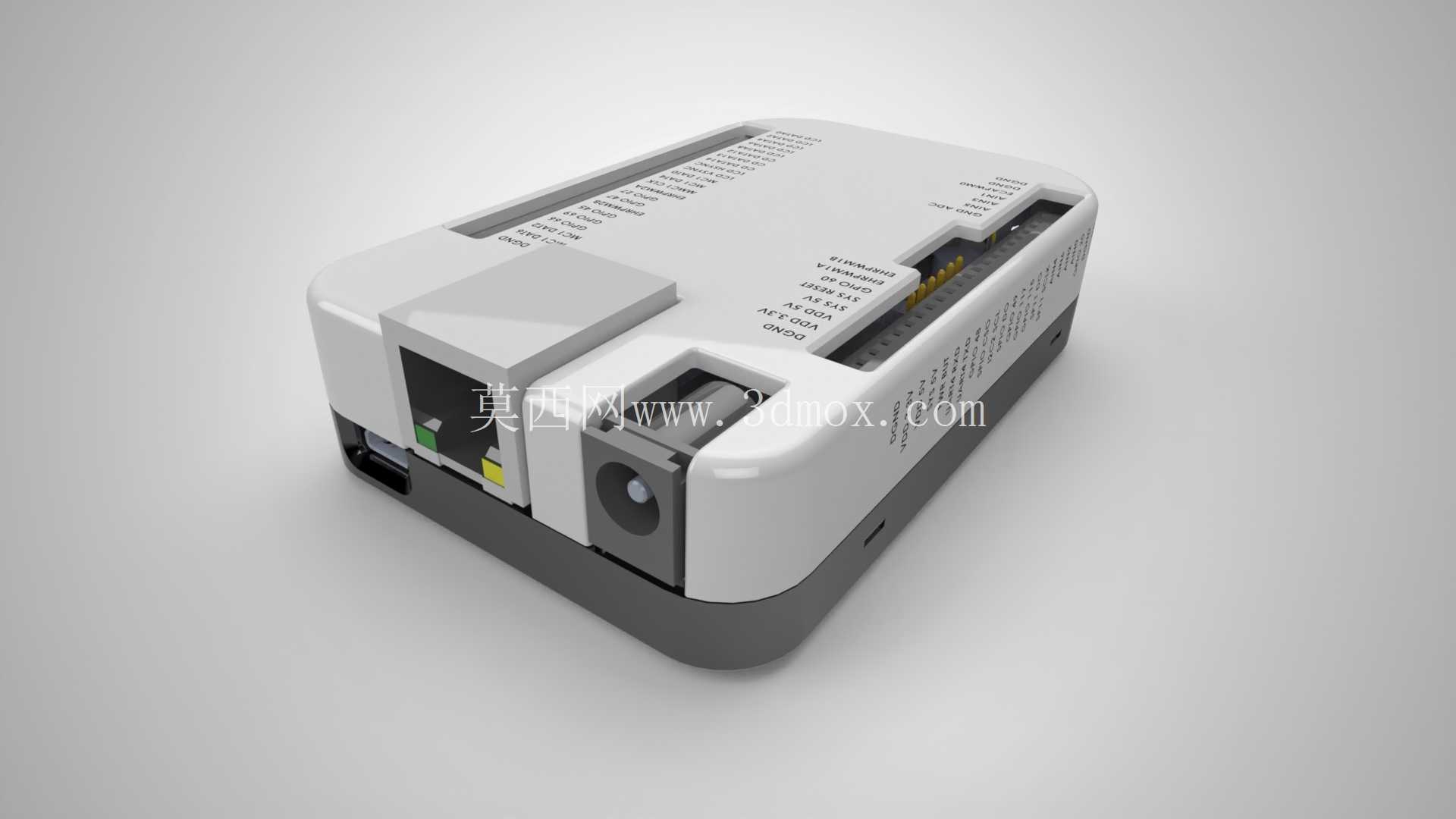

　　外壳的接口避让位完全匹配BeagleBone Black的原生接口布局，侧面预留了以太网口、直流电源接口、USB接口的精准开口，不会出现接口对位偏移、插头无法完全插入的问题，上盖对应板载状态指示灯、引脚排针的位置也做了对应的避让或者开窗，既可以直接观察板载的电源、运行状态指示灯，也能在不拆外壳的情况下外接杜邦线连接扩展模块，兼顾防护性和使用便利性。从安装边界来看，外壳的内部腔体尺寸完全贴合BeagleBone Black开发板的实际外形，下盖内部设置了多道限位筋，刚好卡住开发板的PCB边缘，不会出现板卡在壳体内晃动、移位的情况，上下盖合模后的外轮廓边缘做了小圆角处理，没有尖锐的棱角，在桌面放置或者装入小型设备机箱时不会刮擦其他线材或者结构件。

　　外壳的侧壁做了细密的格栅式散热槽，对应开发板上主芯片、电源模块的发热位置，在封闭防护的同时保证空气流通，避免长期运行时热量在壳体内积聚导致芯片过热降频，不需要额外加装散热风扇就能满足常规工况下的散热需求。在实际项目应用中，这类卡扣式外壳可以直接用于工业环境下的嵌入式控制节点，比如小型数据采集终端、边缘计算网关的样机外壳，不需要重新开模做结构设计，只需要根据项目需求在外壳表面预留标签位或者安装固定孔，就能快速完成设备的外观整合，相比通用的塑料外壳，这种针对特定开发板做的适配结构不需要额外做内部定位柱的修改，也不用自己切割接口开口，能大幅缩短样机制作的周期。

　　结构设计上，卡扣的扣合量做了合理的控制，既不会因为扣合量太小导致外壳受轻微碰撞就脱开，也不会因为扣合量太大导致拆装时卡扣断裂，卡扣的位置均匀分布在外壳的四周边缘，合模后上下盖的拼缝均匀，没有明显的错位间隙，能阻挡日常环境中的灰尘、少量飞溅的液体接触到电路板，提升设备在非严苛工业环境下的运行可靠性。外壳的底部没有做完全封闭的设计，对应开发板背面的焊接点位预留了微小的凸起支撑脚，让PCB背面和外壳底部之间留出微小的间隙，避免背面的焊盘直接和外壳接触，也能辅助底部的空气流通，进一步提升散热效果。对于做嵌入式开发、小型智能设备结构设计的从业者来说，这类精准适配的开发板外壳结构，可以直接作为项目结构设计的参考，也可以在其基础上修改外部安装结构，比如增加导轨卡扣、壁挂固定孔，就能快速适配不同的安装场景，省去从零开始测绘开发板尺寸、设计外壳结构的时间，也能避免自行设计时出现的接口对位不准、固定位干涉的问题。
