5x20mm规格SMD保险丝座结构设计

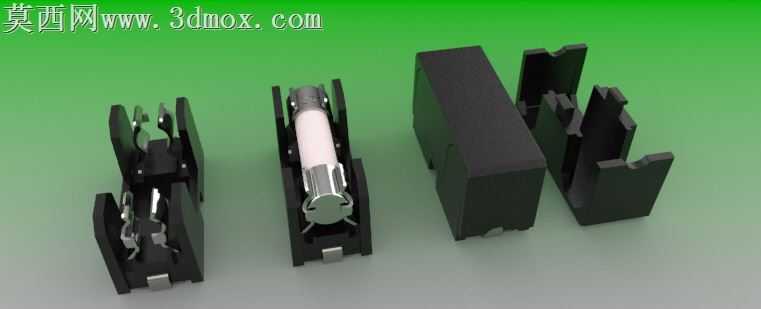

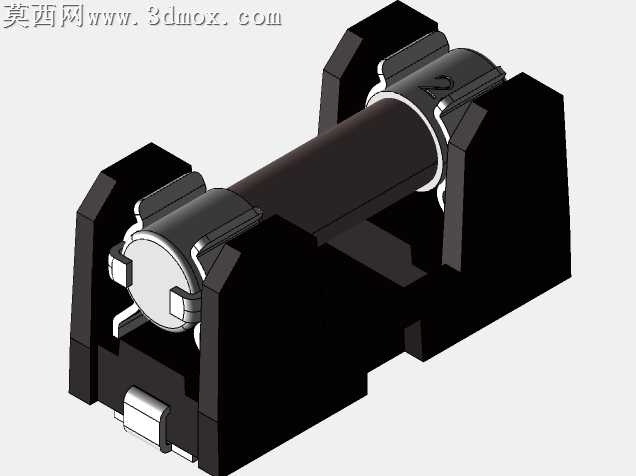

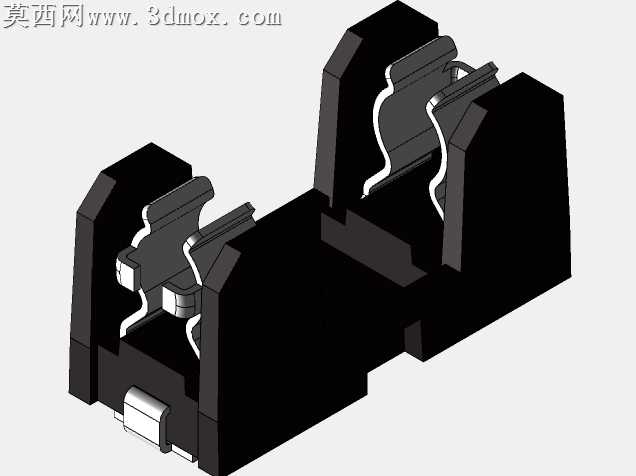

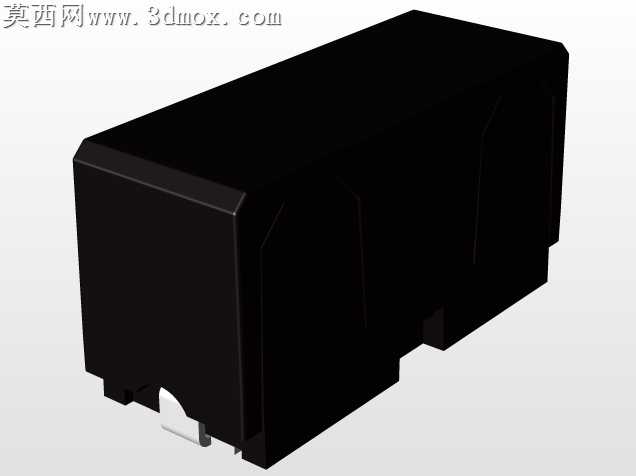

本作品针对5x20mm规格保险丝的表面贴装应用场景开展三维建模设计，完整还原了SMD保险丝固定座的全结构形态，覆盖带盖、不带盖两类适配保险丝安装的产品构型。建模过程中首先基于电子元器件表面贴装的装配公差要求，确定绝缘基座的外形尺寸与内部卡槽定位参数，基座采用黑色耐高温绝缘材质设定，建模时精准还原基座侧壁的卡扣卡位结构、底部贴装定位凸点，确保模型能够匹配PCB板表面贴装的焊盘定位需求。针对金属导电夹片部分，建模时细化了夹片的弹性弯折结构、与保险丝端帽接触的弧形贴合面、以及延伸出基座的贴装焊脚结构，还原夹片的弹性形变空间设计，保证保险丝装入后能够获得稳定的接触压力，避免接触不良引发的电路故障。带盖构型的模型额外设计了上盖与基座的卡扣配合结构，上盖侧壁的卡位凸台与基座外侧的卡槽精准对位，既能够实现上盖的快速拆装，也能在装配后对内部保险丝形成防护，避免灰尘、外力触碰影响保险丝工作状态。渲染环节采用哑光黑绝缘塑料材质表现基座与上盖外观，金属夹片采用镀镍金属材质，还原金属件的哑光金属质感与轻微反光特性，搭配半透明陶瓷质感的5x20mm保险丝模型，清晰展示保险丝装入固定座后的装配状态。设计过程中充分考虑SMD贴装工艺的生产需求，所有结构边角均做适配注塑生产的圆角处理，避免尖锐结构导致的注塑缺陷，同时保证贴装吸嘴能够平稳拾取基座完成自动化贴装工序，整体结构紧凑，能够在有限的PCB板空间内完成保险丝的可靠固定与电路连接，适配各类需要过流保护的印刷电路板应用场景。
