塑箱套装轴承拉拔器工具三维设计

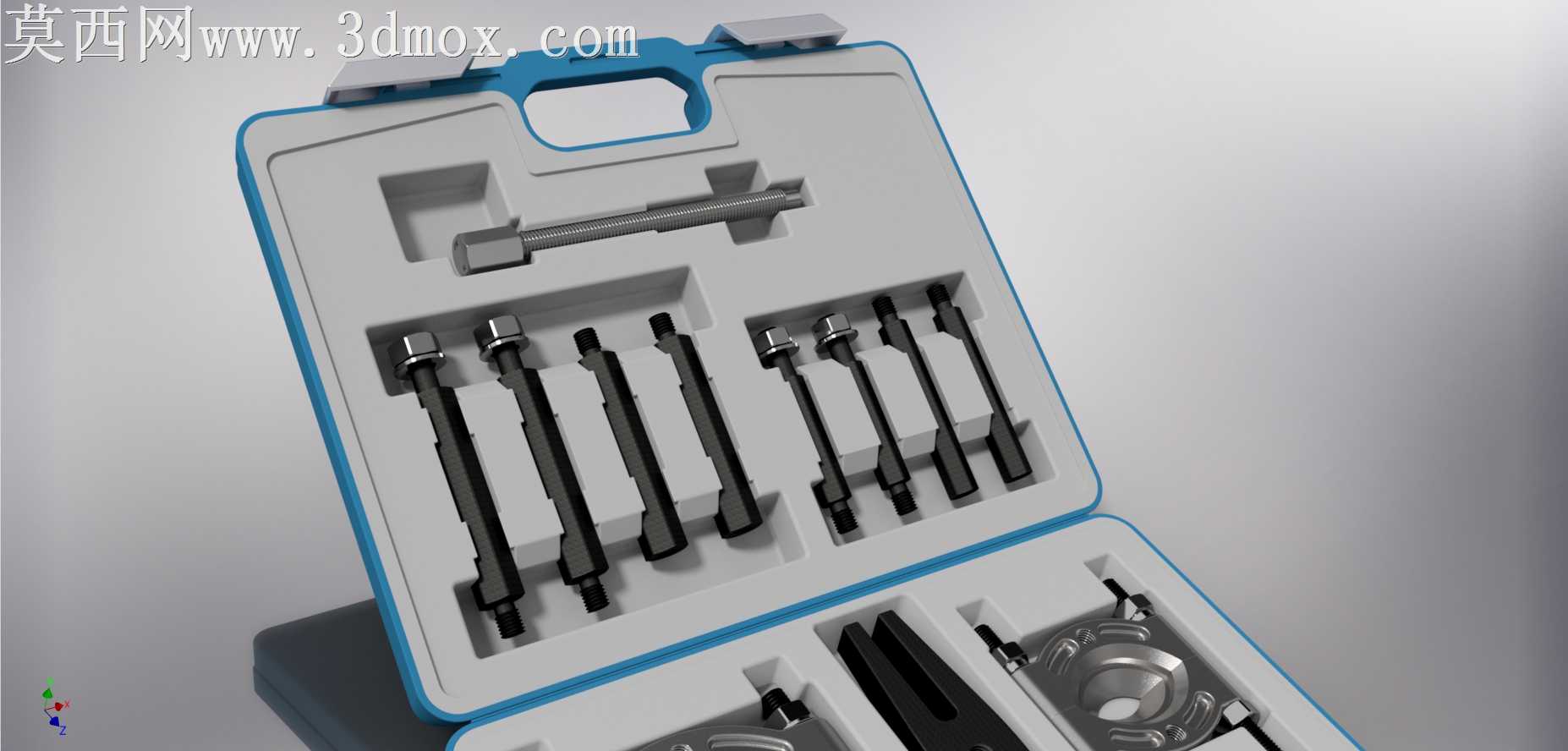

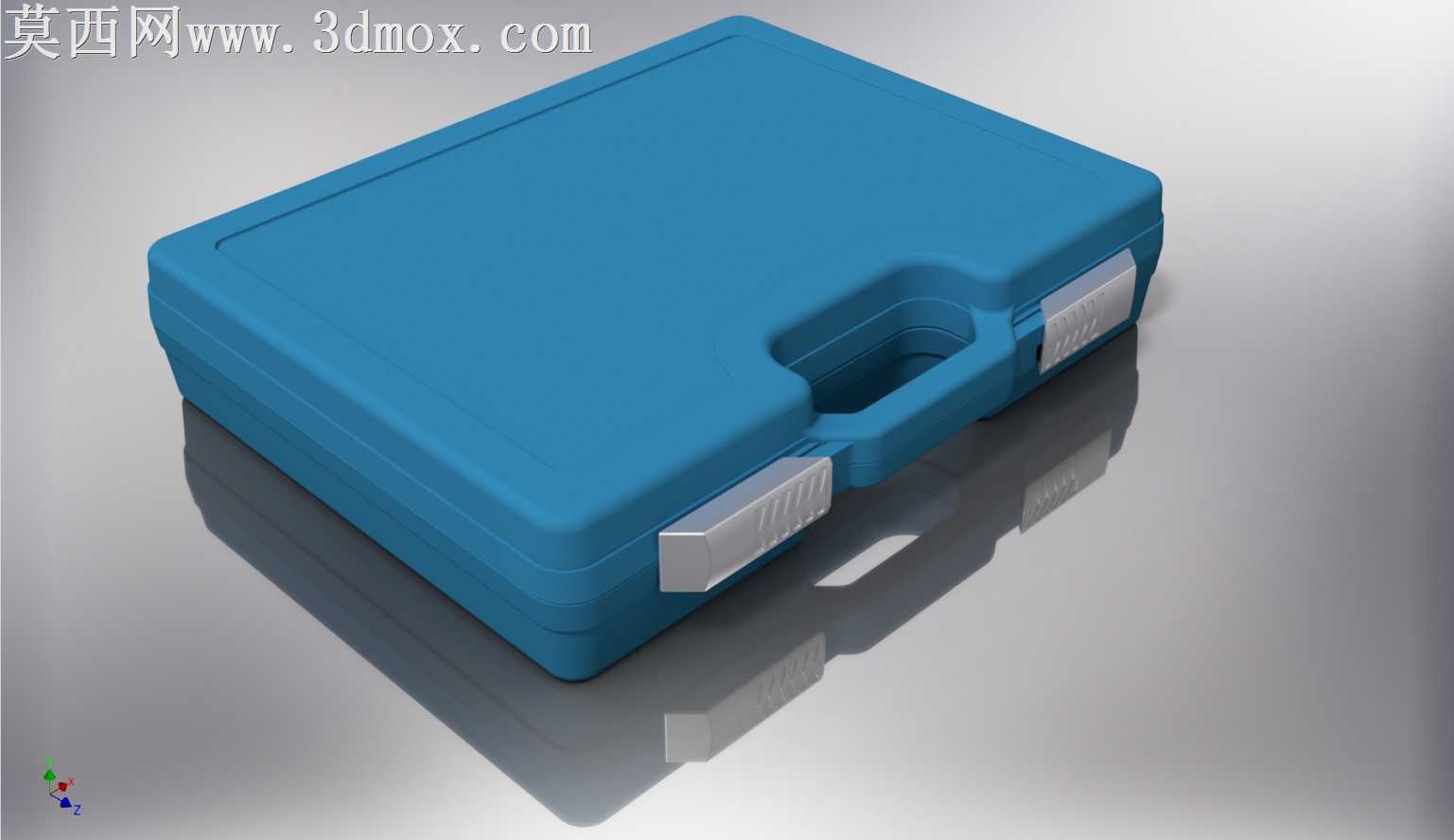

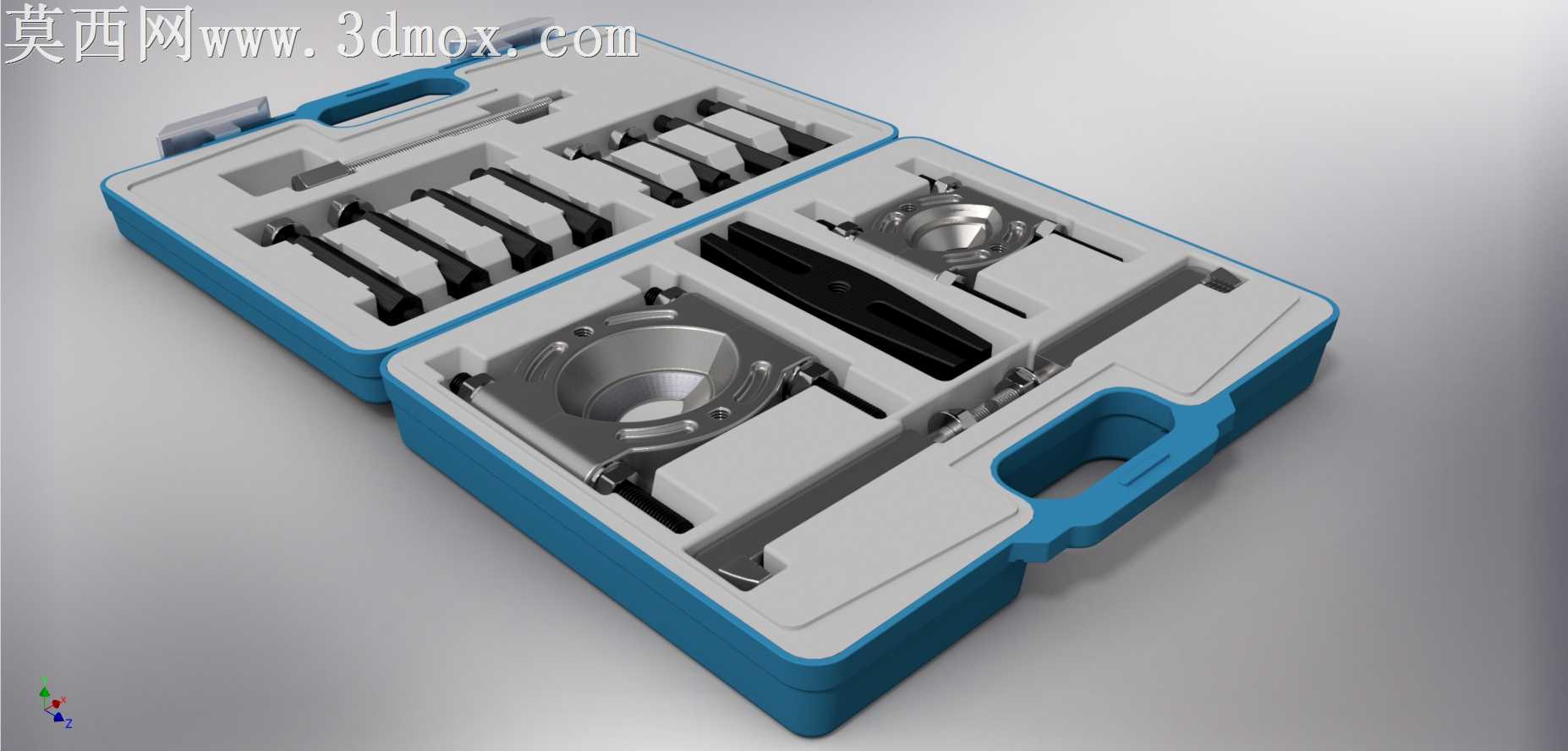

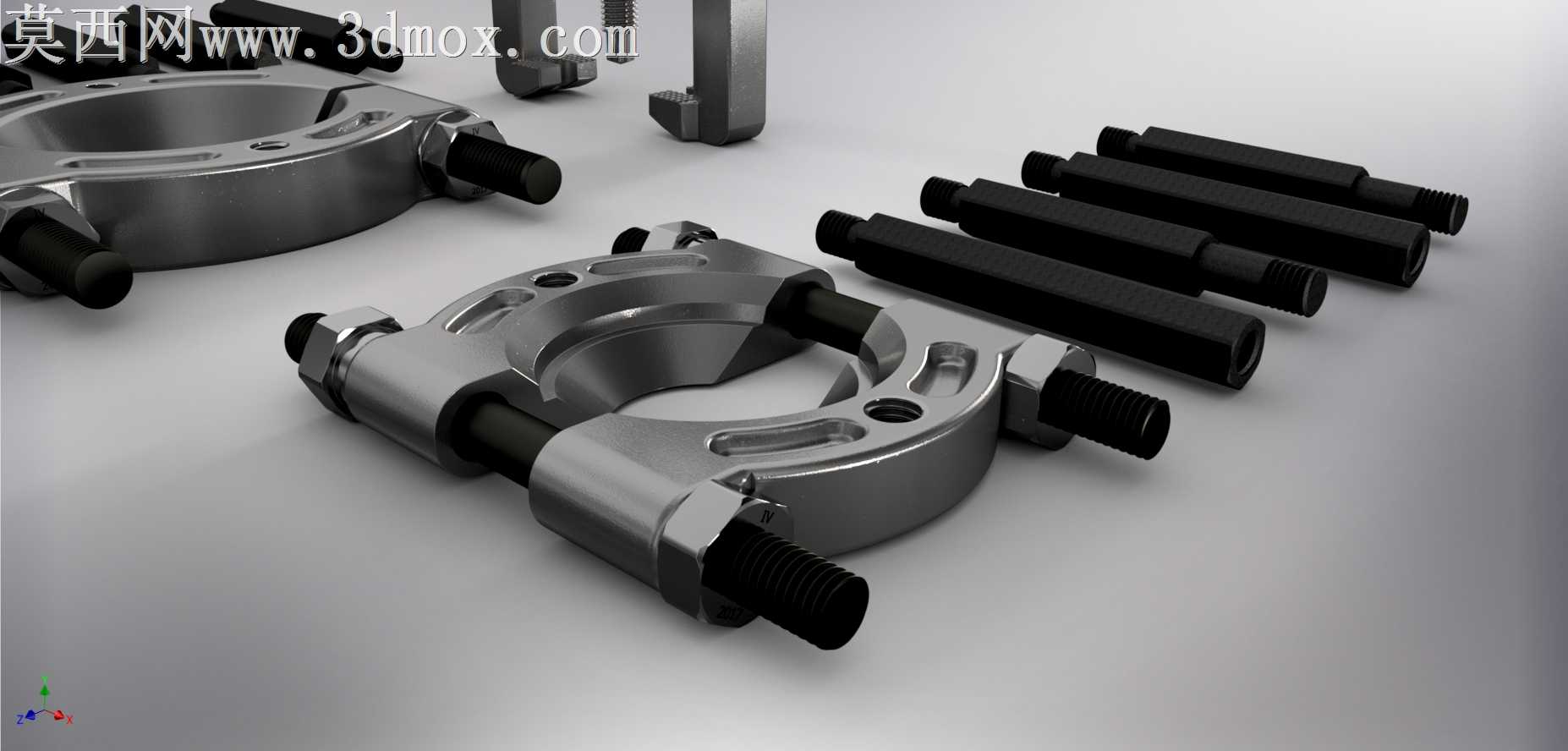

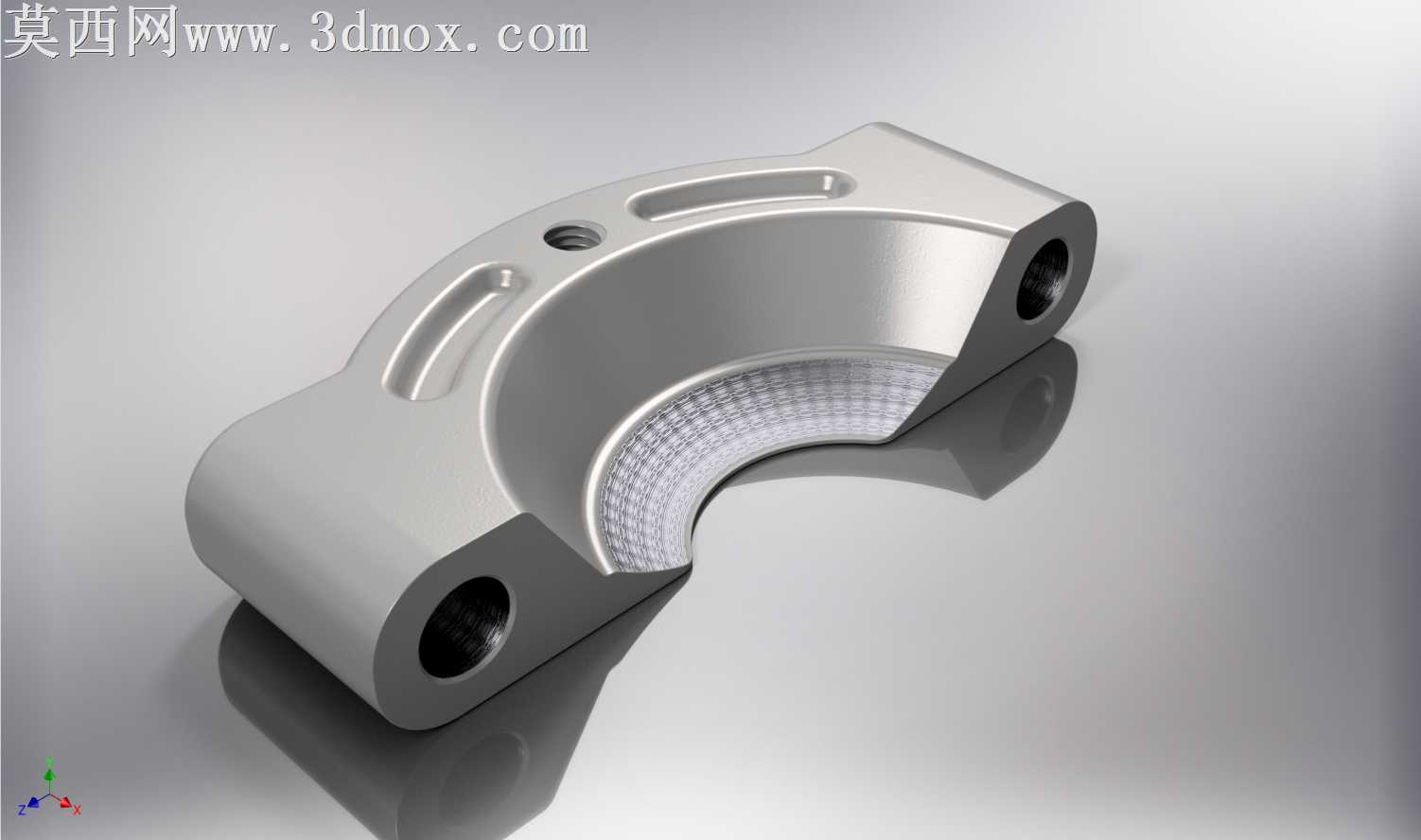

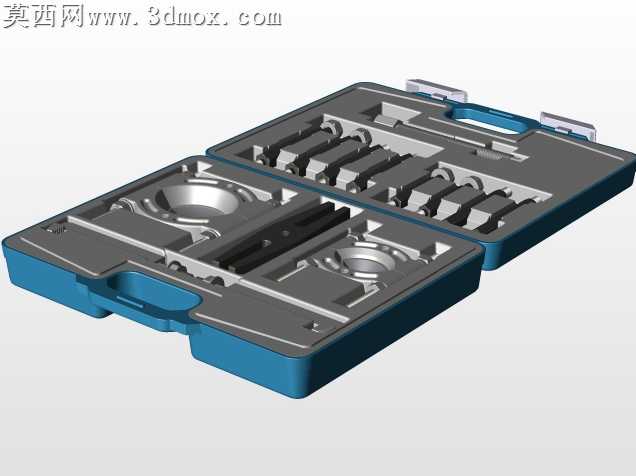

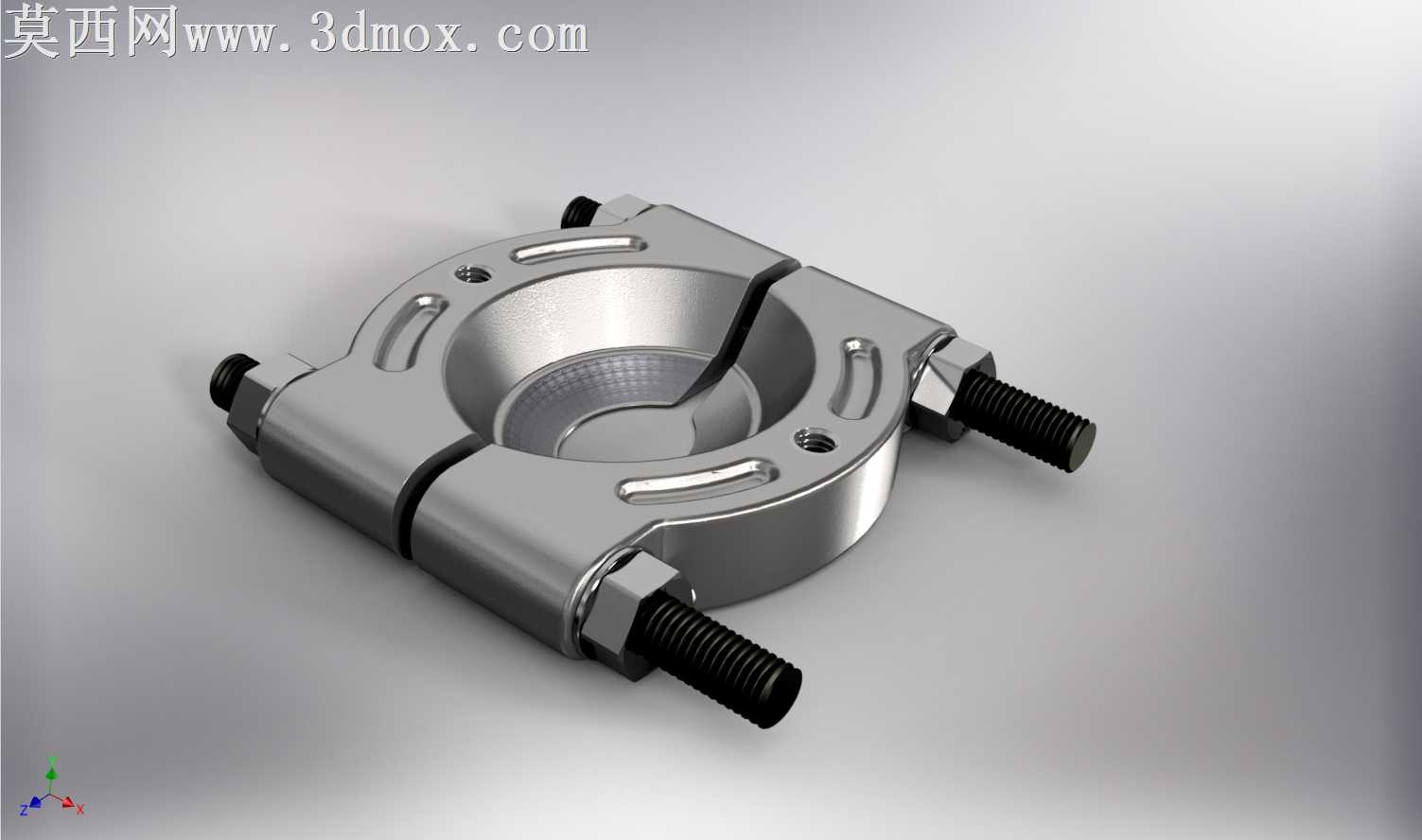

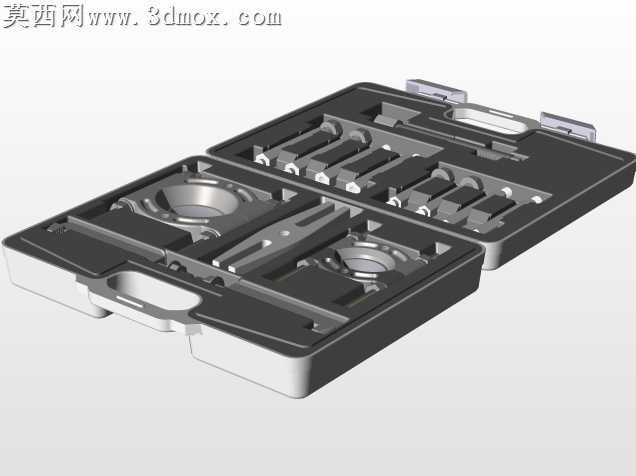

本作品为14件套塑箱轴承承拉拔器的三维设计成果，整体采用参数化建模方式完成全组件构建，适配机械维修场景下的滚珠轴承拆卸作业需求。建模过程中对整套工具的所有零部件进行了1:1等比例还原，主模型共包含五十余个独立实体，其中三个核心功能部件采用独立零件文件封装，其余组件整合于主装配文件中，保证模型层级清晰、装配逻辑符合实际工装的组装顺序。结构设计上，整套工具包含适配不同尺寸轴承的拉拔器板组件，其中小拉拔器板适配32-56mm直径范围的轴承，大拉拔器板适配56-78mm直径范围的轴承，配套带方榫的主轴、五金紧固件、M10与M12规格的螺母螺栓，所有活动部件均设置了符合实际工况的运动约束，可模拟拉拔作业时卡爪滑动、锁定外壳的动作逻辑。材质与渲染环节，针对不同部件的物理属性分配了对应材质：塑料工具箱外壳采用浅蓝色硬质工程塑料材质，还原注塑件的哑光磨砂质感；内部定位内衬采用浅灰色发泡EVA材质，表现缓冲衬垫的柔软肌理；所有金属功能件分别做了材质区分，螺栓螺母等标准件采用镀锌钢的亮面金属质感，拉拔爪、主轴等受力部件采用发黑处理的合金钢材质，表现高硬度工装的哑光金属质感，配套的渲染输出完整呈现了工具箱开合状态下的内部布局，所有工具的卡位、收纳槽都与零件外形精准匹配，还原实物的收纳逻辑。设计过程中对螺纹特征进行了真实建模还原，同时考虑到不同三维平台的使用兼容性，对装配组件的配合公差做了适配调整，避免跨平台打开时出现特征错位、配合不匹配的问题；工具箱的外形尺寸按照340×260×70mm的实物规格建模，提手、锁扣等细节结构均完整还原，保证整体模型的真实度，可用于维修工具展示、工装教学演示、维修场景搭建等用途。
