时产160吨沥青拌合站成套生产装置

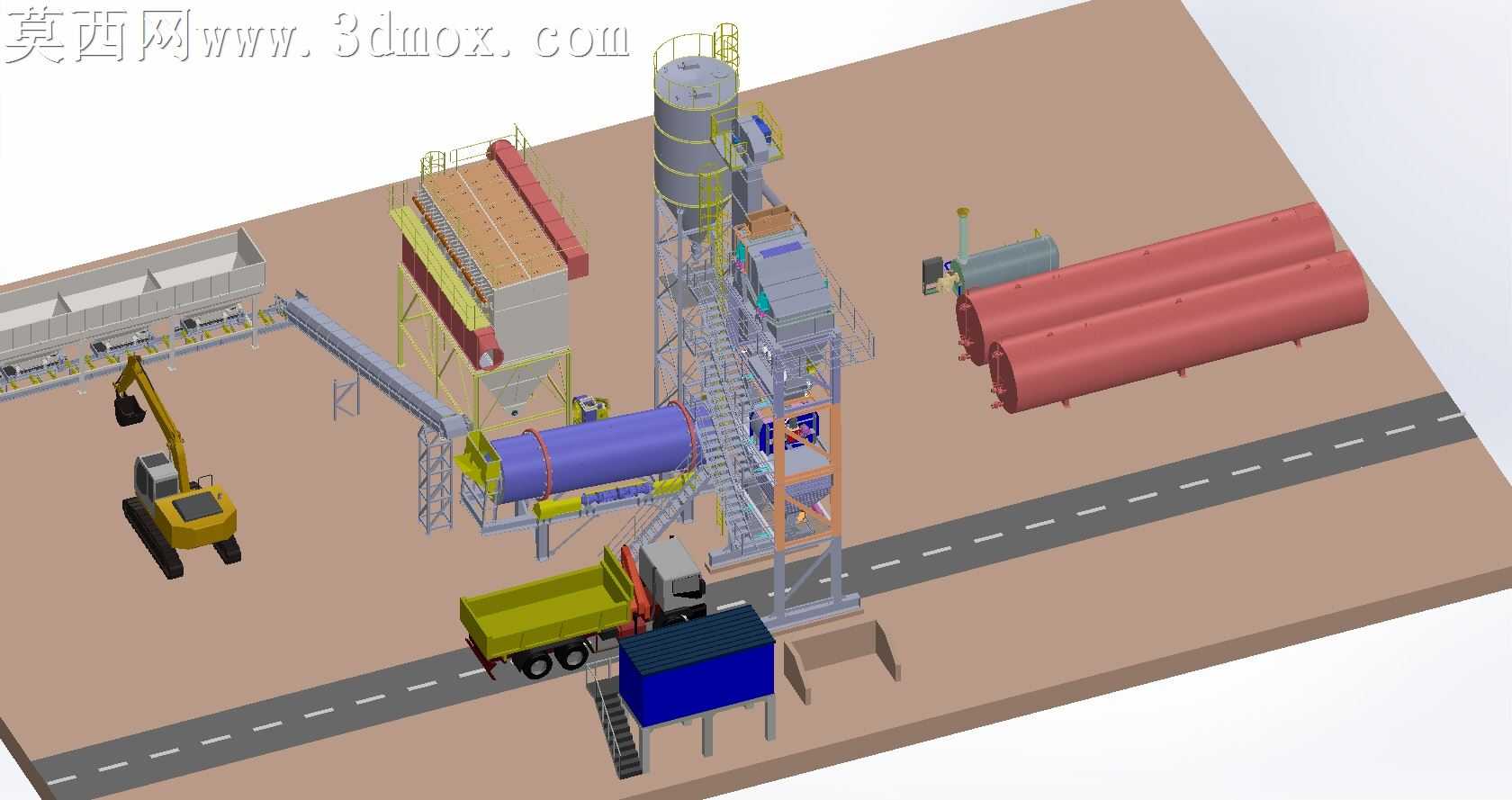

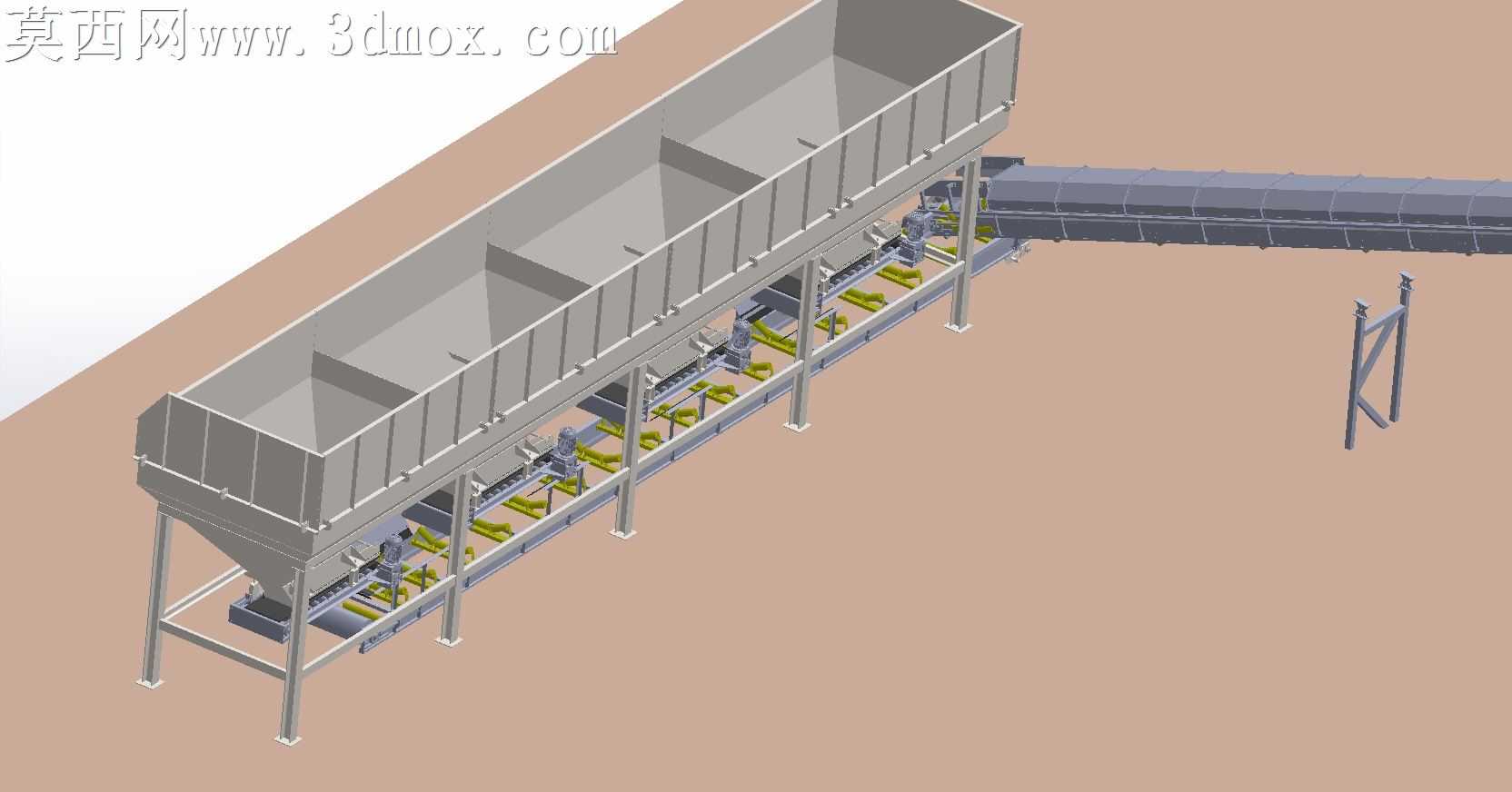

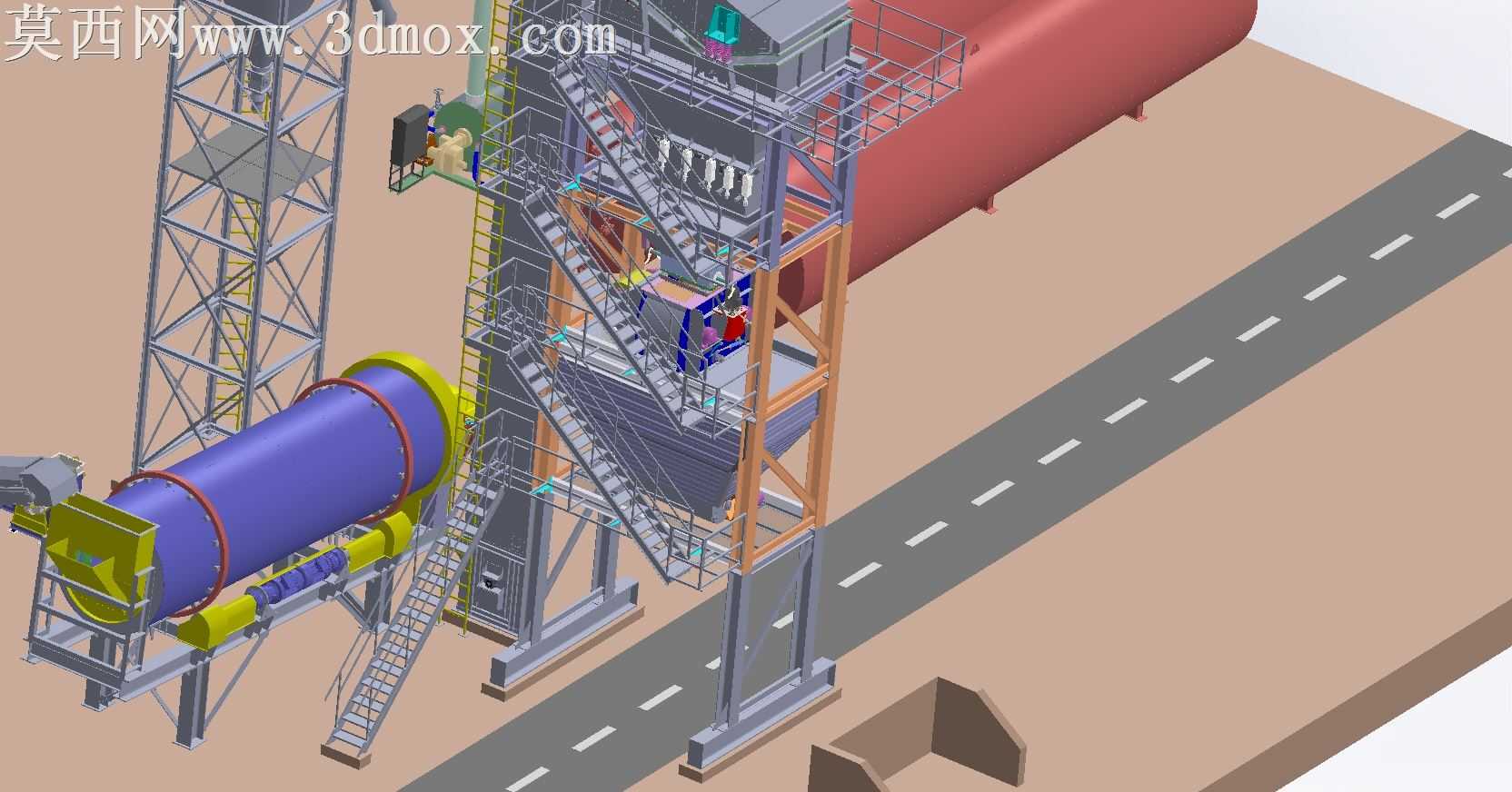

本套三维模型采用SolidWorks完成全参数化建模，完整还原时产160吨沥青拌合站的全流程生产布局，建模过程严格遵循工程设备实际尺寸比例，对各功能模块的装配关系、连接结构做了精准复刻，无结构错漏与干涉问题。模型搭建从整体厂区规划切入，首先完成场地基底与场内运输道路的基础建模，按照沥青生产的工艺流程依次排布冷料供给单元、骨料输送斜廊、烘干滚筒、振动筛分模块、计量搅拌主楼、粉料储仓、沥青保温储罐、成品料出料工位，同时配套设置工程作业机械的停放与作业区域，完整还原真实拌合站的生产动线。材质渲染阶段针对不同部件的物理特性做了区分设置：冷料仓的金属骨料斗采用哑光灰钢材材质，表面做轻微磨损质感处理还原设备使用状态；烘干滚筒采用耐高温深紫蓝金属漆材质，配套的燃烧器部件做金属耐热层质感；搅拌主楼的钢结构框架采用工业橙与浅灰搭配的涂装，爬梯、操作平台的护栏做防滑纹理与安全色标识；立式粉料储仓采用银灰色金属材质，顶部的除尘装置、料位计等附属部件逐一建模还原；卧式沥青储罐采用暗红色保温层材质，表面做哑光保温层的粗糙质感，配套的输送管道、阀门接口均按实际管路走向排布；场内的挖掘机、自卸卡车等配套作业设备也做了等比例建模，车身涂装、作业结构的活动连接关系均做了还原，提升整体场景的真实感。结构设计上完整呈现各模块的功能逻辑：冷料仓的配料皮带、骨料提升机的料斗结构、筛分层的筛网排布、计量斗的称重结构、搅拌缸的搅拌臂布局、储仓的破拱装置均做了精细化建模，各部件的装配约束符合实际设备的安装逻辑，可直观展示沥青混合料从冷料配比、烘干加热、筛分计量、搅拌混合到成品出料的全生产流程，整体场景布局合理，各功能区划分清晰，能够直观展现大型沥青拌合设备的整体构成与作业逻辑，可用于工程方案展示、设备结构教学、厂区布局规划等场景使用。
