带皮带输送的立式搅拌制砖成套设备

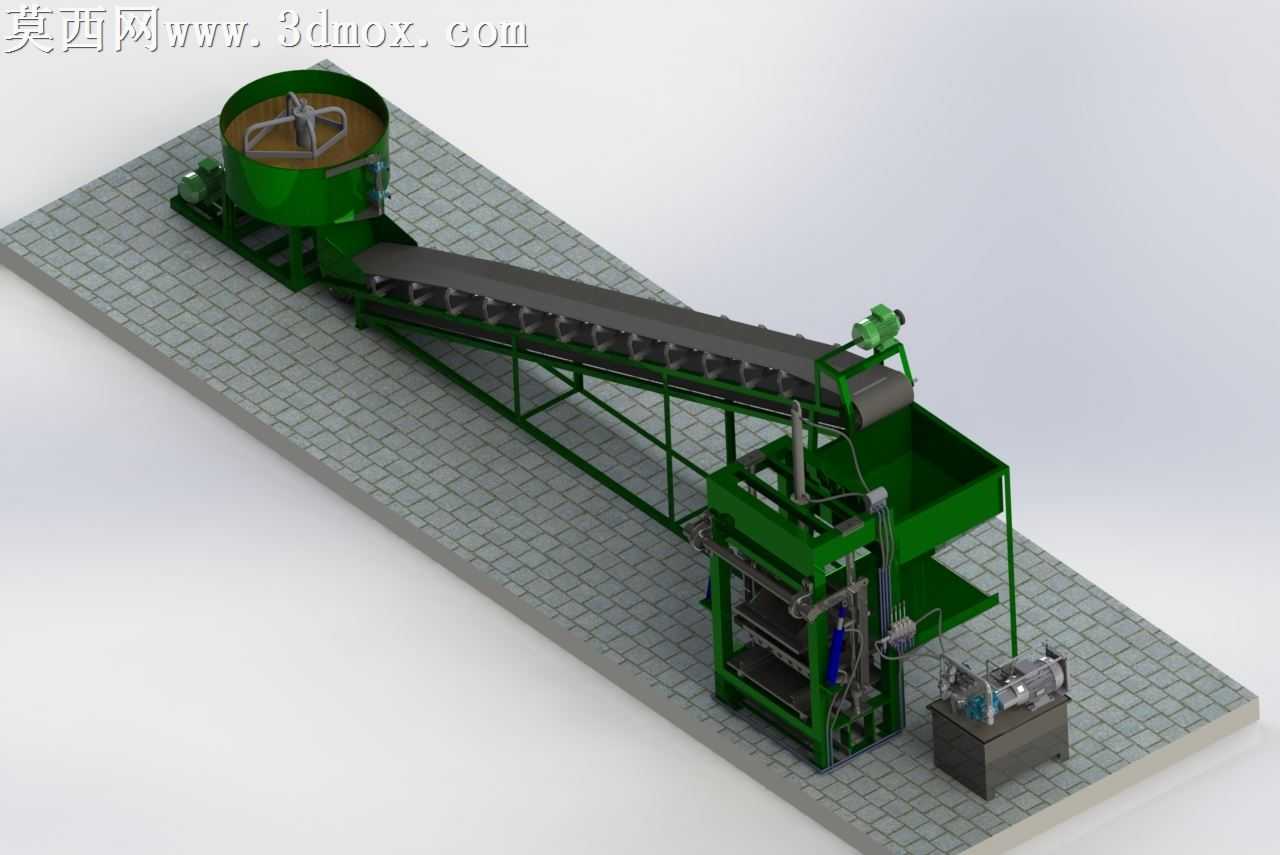

本套三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循机械设计的装配公差逻辑，对各功能模块的干涉情况做了全面校验，确保各部件运动路径无冲突。渲染阶段采用哑光工业金属材质模拟设备主体的钢结构机架，针对搅拌桶内壁做了耐磨材质的质感区分，皮带输送部分采用橡胶哑光材质还原输送带的真实触感，电控与气动元件部分采用工程塑料与金属材质搭配，地面铺装采用浅灰色方格地砖材质烘托工业场景氛围，整体渲染光影采用柔和顶光搭配侧方补光，清晰呈现设备各部分的结构层次。整套设备从功能结构上分为三大核心模块：首端为立式圆盘搅拌单元，桶内设置十字交叉搅拌桨，配套驱动电机与减速传动结构，桶底设置可控出料口，可实现散状物料的均匀混拌与定量出料；中部为倾斜式皮带输送单元，采用槽钢焊接的倾斜机架支撑，输送带两侧设置挡料边，上端配套驱动滚筒与清扫结构，可将搅拌完成的物料平稳输送至下一工序单元；末端为立式压制成型单元，采用框架式多层钢结构机架，集成气动压合组件、导向立柱、成型模腔与接料料斗，配套独立的电控与气动控制箱，可完成物料的压制成型工序。设计思路上遵循散料处理设备的连续作业逻辑，将搅拌、输送、成型三个独立工序整合为一体化成套设备，优化了各单元的衔接位置，减少物料转运的溢出损耗，机架部分统一采用型材焊接结构，兼顾结构强度与制造成本，各驱动部件的安装位置预留了维护操作空间，输送单元的倾斜角度经过参数化调整，兼顾物料输送效率与设备占地空间，整体结构布局紧凑，可完整还原中小型建材生产的连续作业流程，各部件的连接法兰、安装孔位均按照通用机械标准设计，具备实际生产参考价值。
