W16汽车发动机带变速箱完整结构

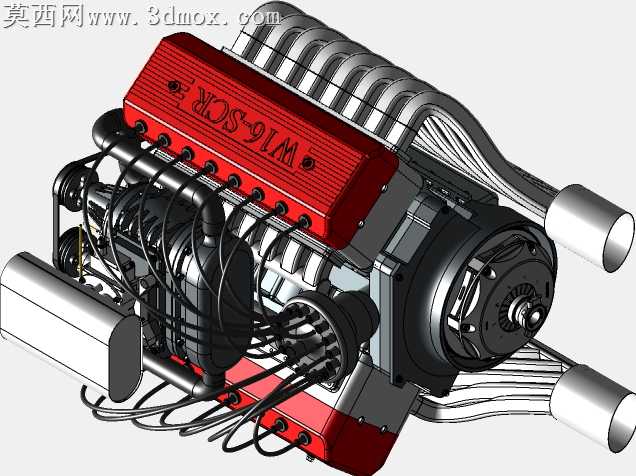

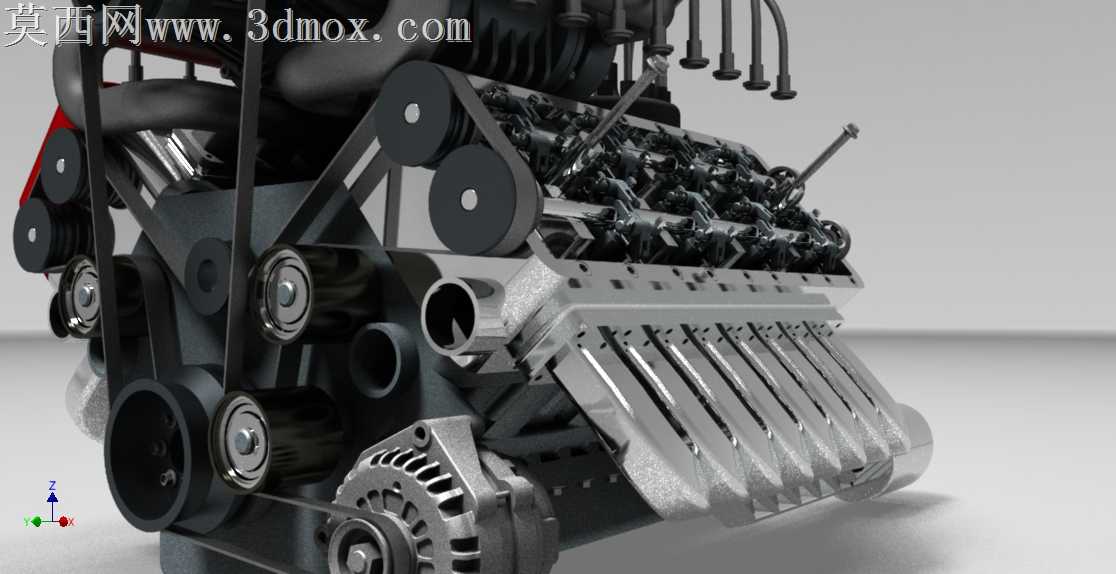

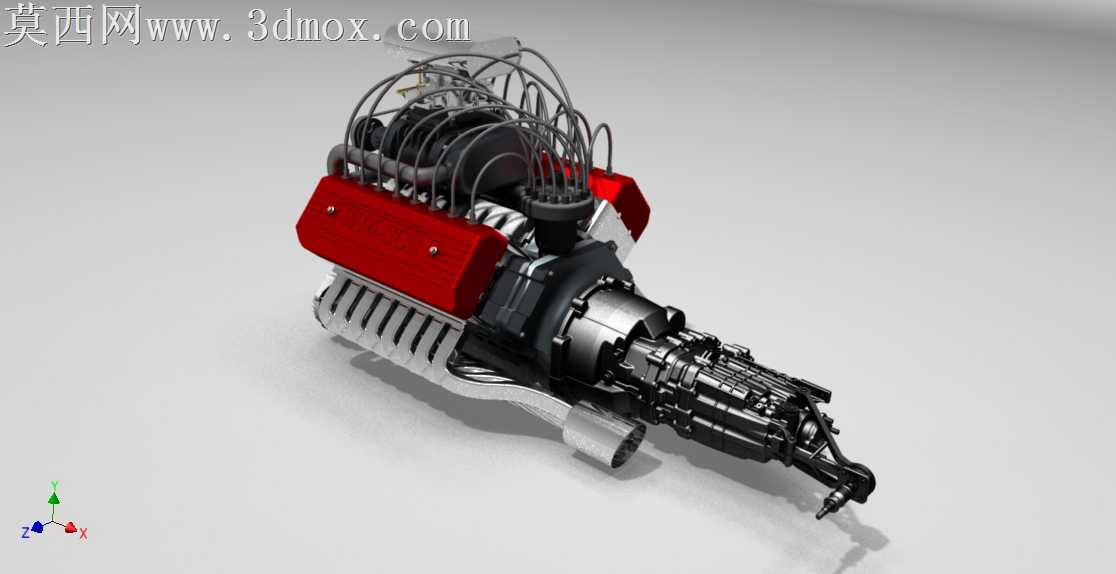

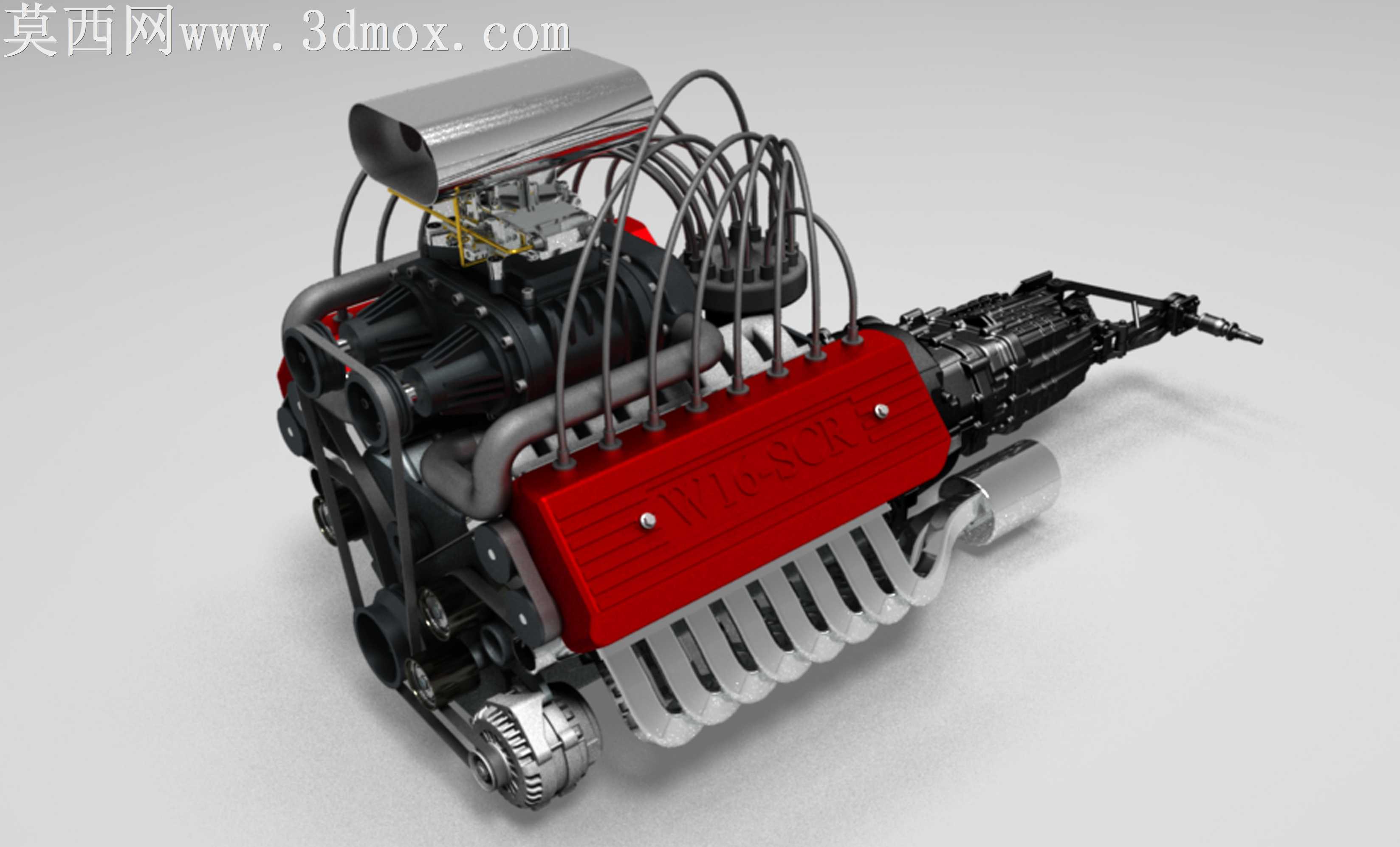

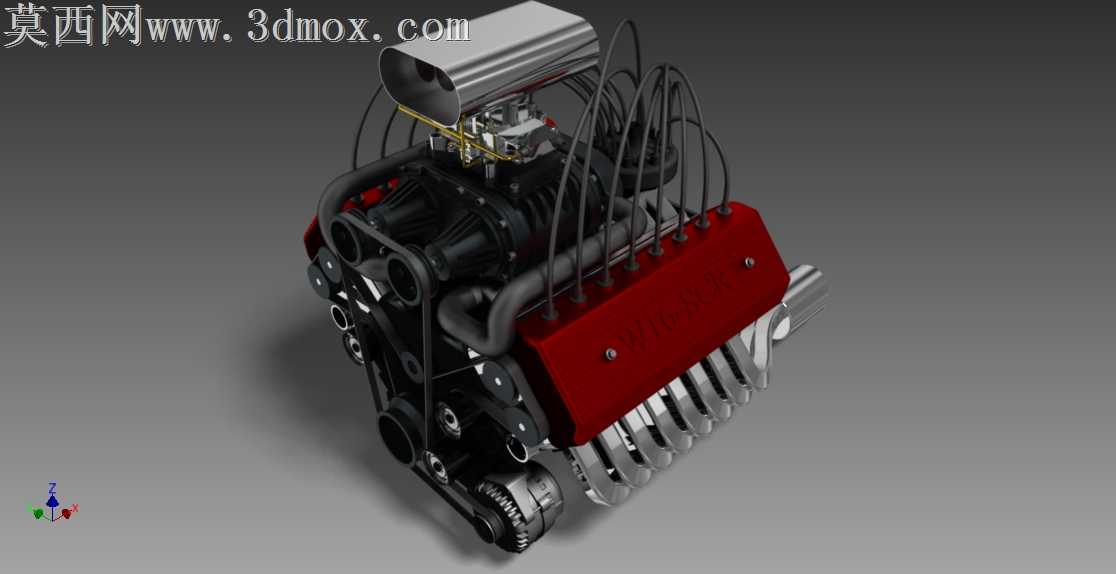

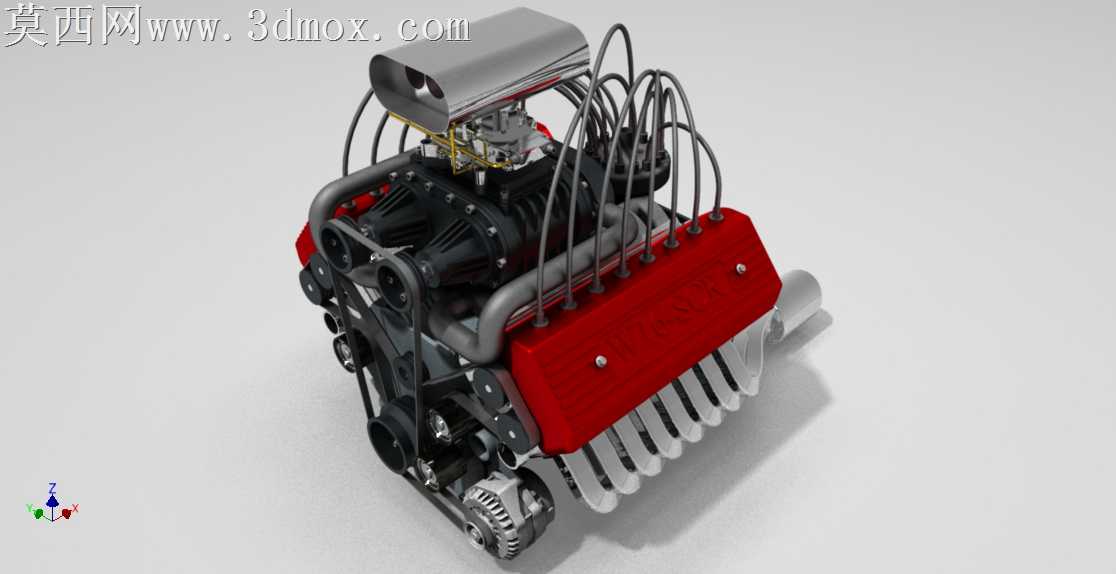

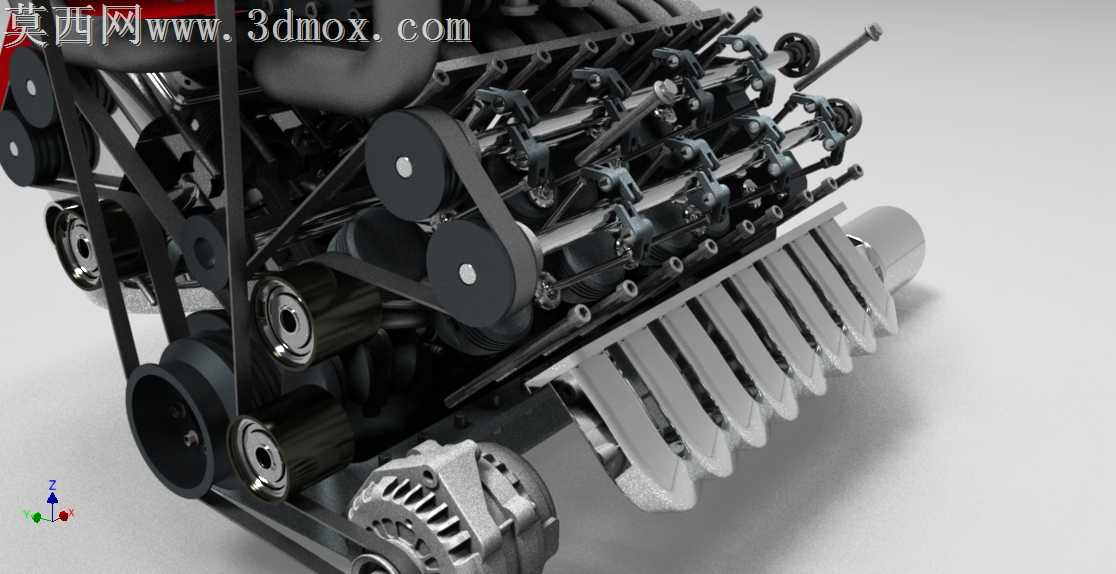

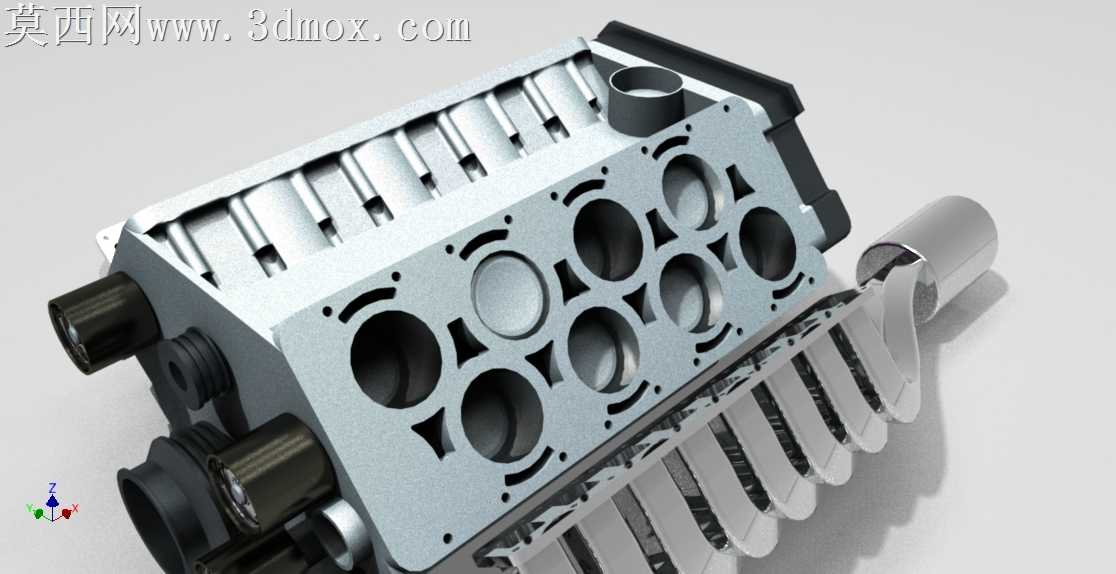

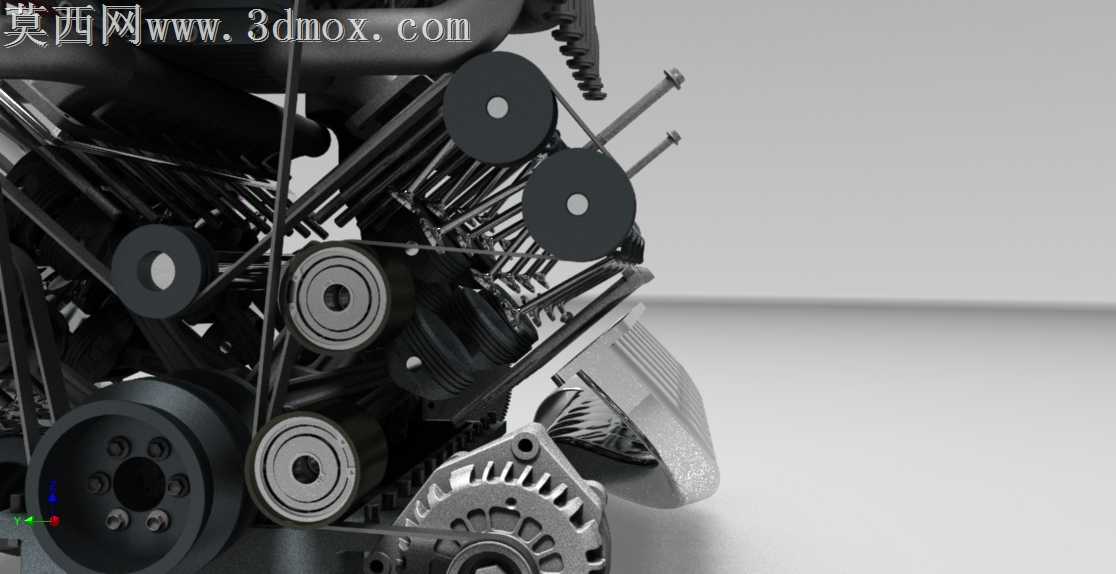

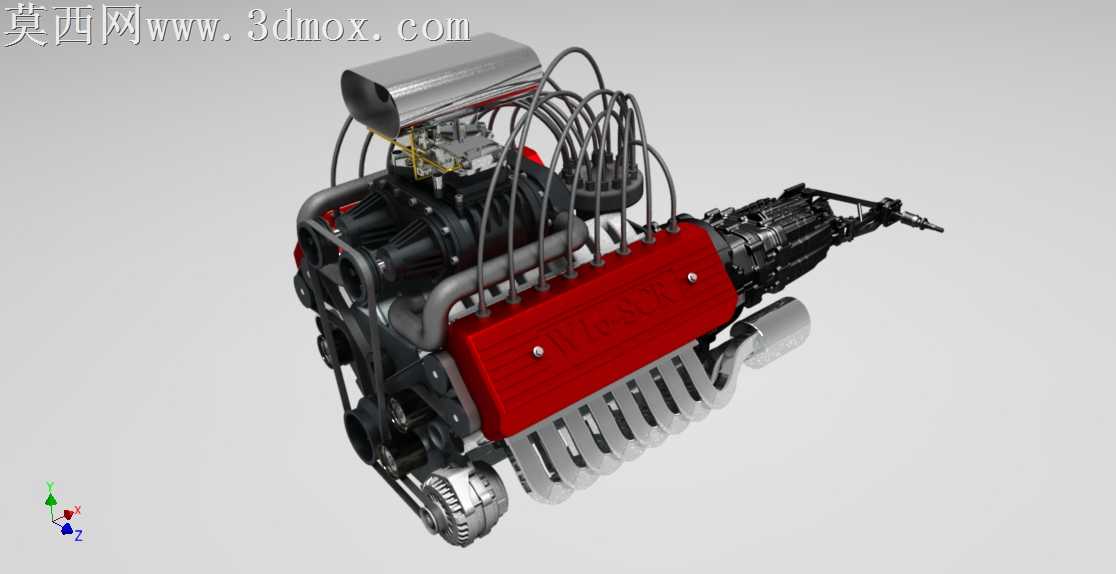

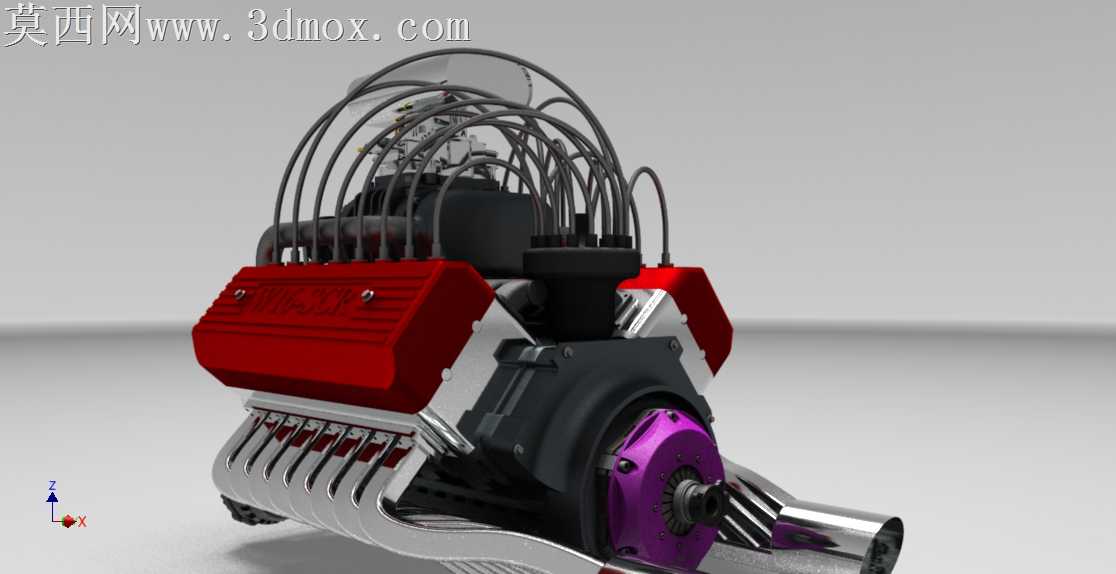

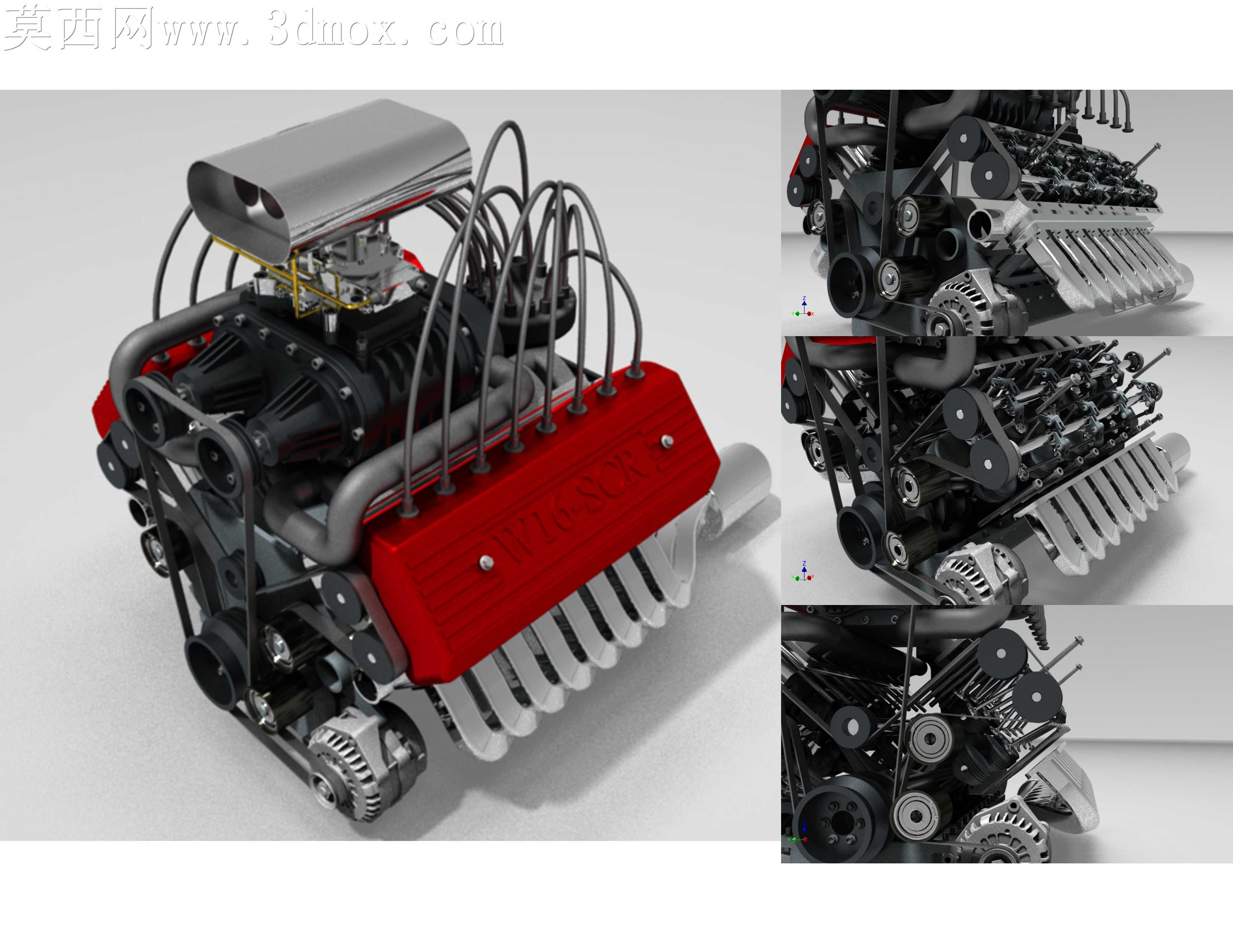

本模型为W16汽油动力总成完整三维建模作品，建模过程严格遵循真实内燃机的机械结构逻辑，对动力单元与传动单元的所有核心部件进行了等比例还原。建模阶段首先完成整体布局的基准搭建，依据W型发动机的缸体排布规则，确定三列气缸的夹角参数，将同一气缸组内连杆夹角设为15度，左右气缸体侧面夹角设为45度，完全匹配W16机型的紧凑布局特性，为后续零件装配提供精准的定位基准。零件建模环节逐一完成16个独立活塞、32个配气阀门、SOHC单顶置凸轮轴系统的结构绘制，对活塞环槽、气门锥面、凸轮型线等细节特征进行精细化处理，还原传统点火系统的分缸线排布、点火模块安装位，同时完成双旋转涡轮增压器的叶轮、涡壳、旁通阀结构建模，以及配套GETRAG 233型6速手动变速器的齿轮组、换挡机构、输入输出轴的全结构复刻，保证所有部件的装配关系完全符合机械原理。材质与渲染阶段针对不同部件的物理属性赋予对应材质：缸体部分采用磨砂黑铸铁材质还原金属厚重质感，红色气门室盖采用亮面烤漆材质并添加细微颗粒质感模拟真实漆面效果，金属管路采用拉丝不锈钢材质，涡轮组件采用高温氧化后的暗金属色，变速箱壳体采用铸铝哑光材质，分缸线采用黑色橡胶材质，通过光影调整突出部件间的层次关系，清晰展现管路走向与部件排布。结构设计上完整呈现动力传递路径：从活塞往复运动带动曲轴输出，经离合器连接变速箱输入轴，通过不同挡位齿轮组改变传动比后从输出轴传递动力，同时还原了冷却管路、线束排布、排气歧管的布局，所有部件无干涉、装配逻辑通顺，可直观展现W16大排量高性能发动机的完整构造，清晰呈现W型缸体相比传统V型发动机的空间优势，以及双涡轮增压器与多缸体配合的动力输出结构特点。
