立式双缸芒果蒸汽发动机结构设计

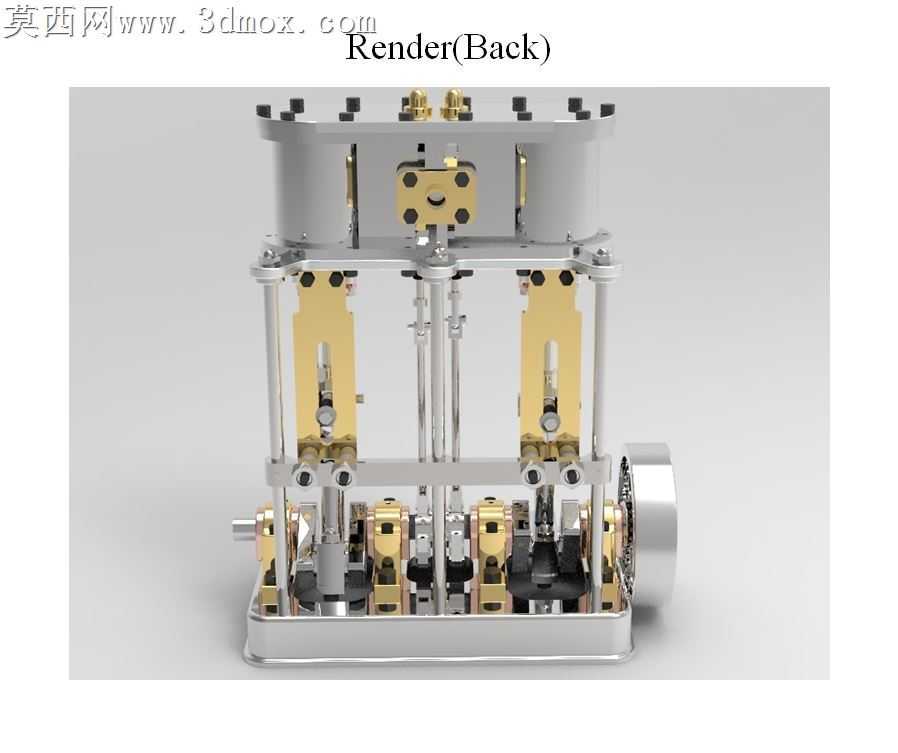

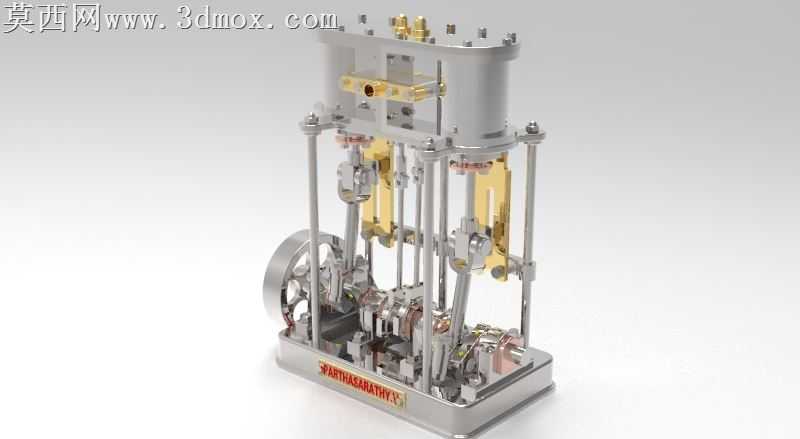

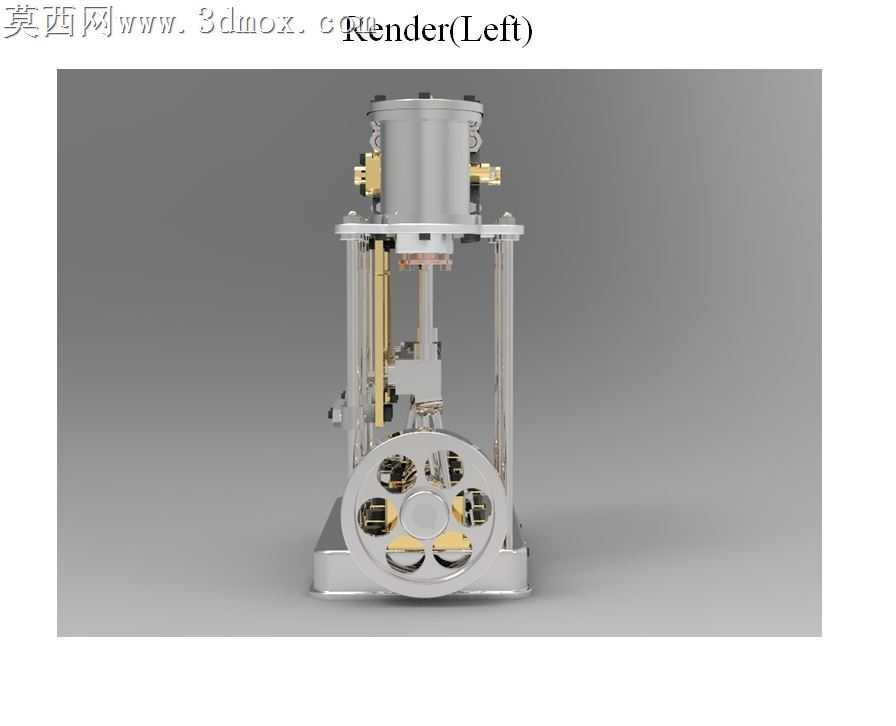

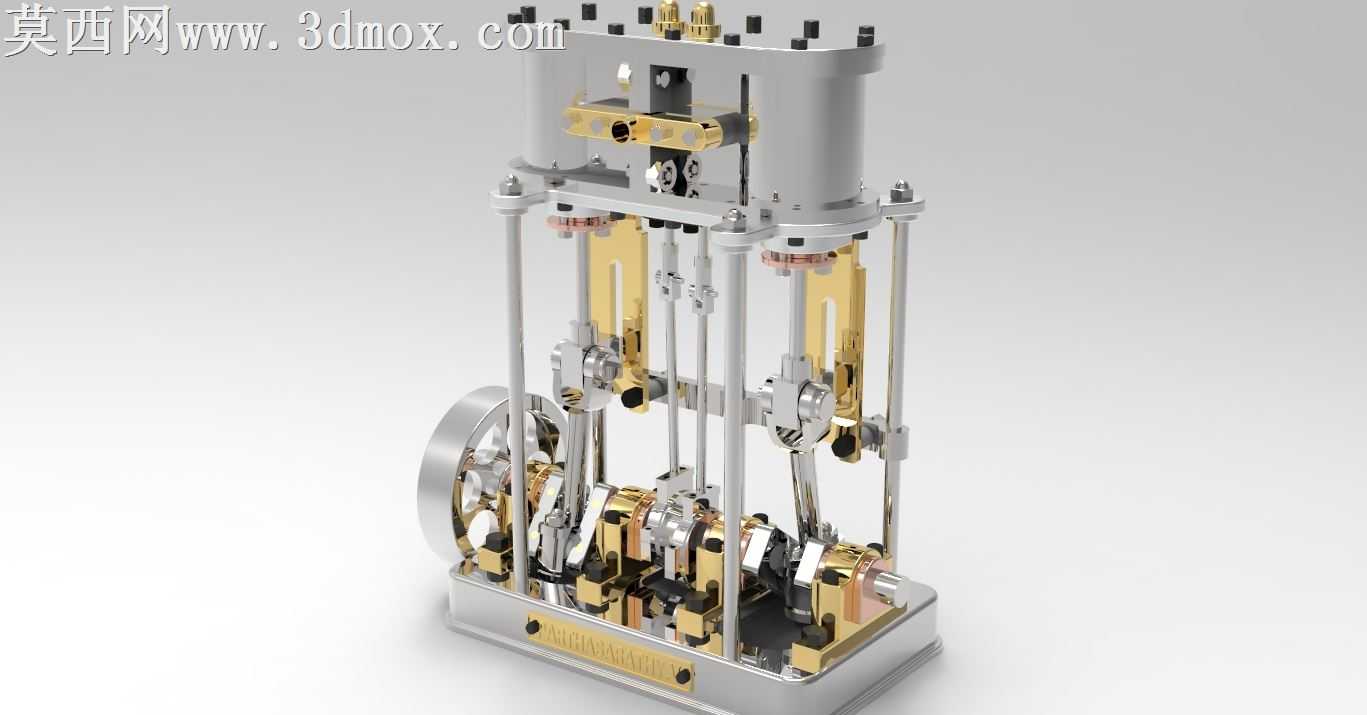

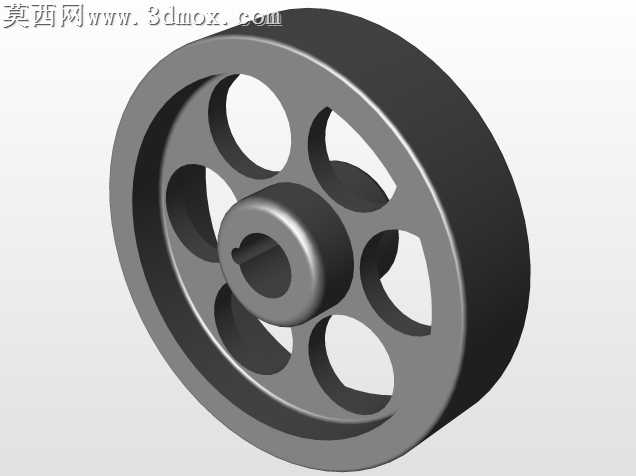

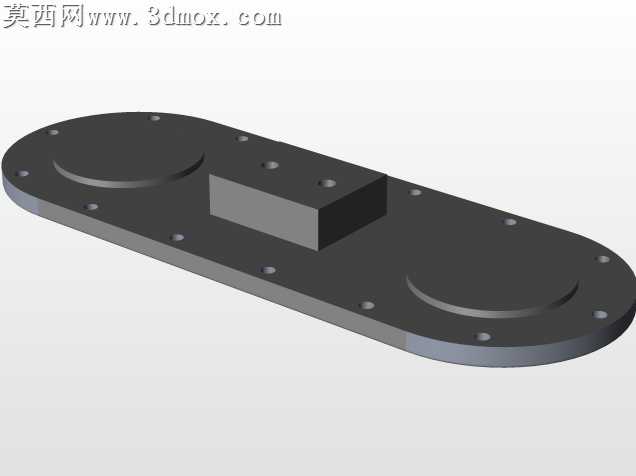

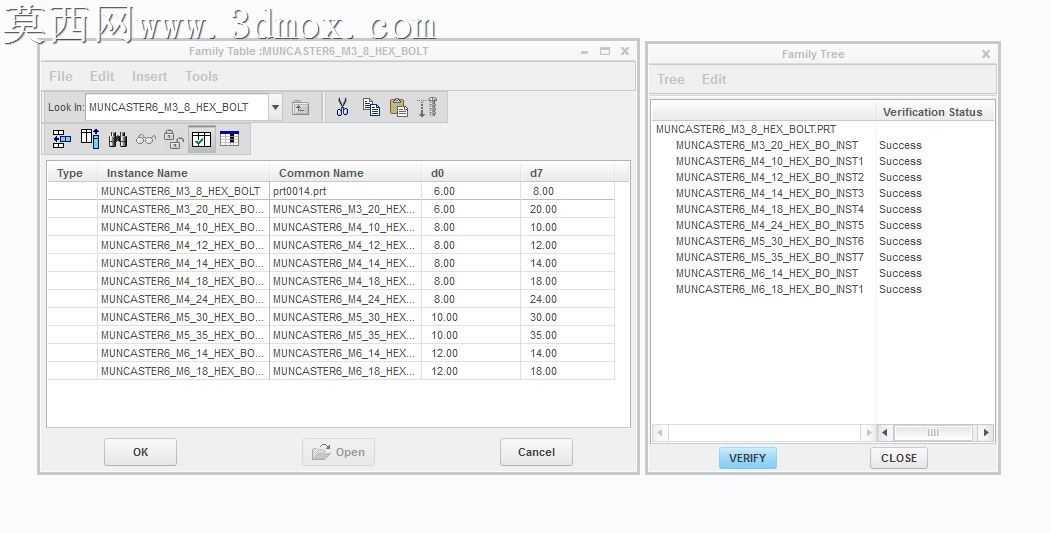

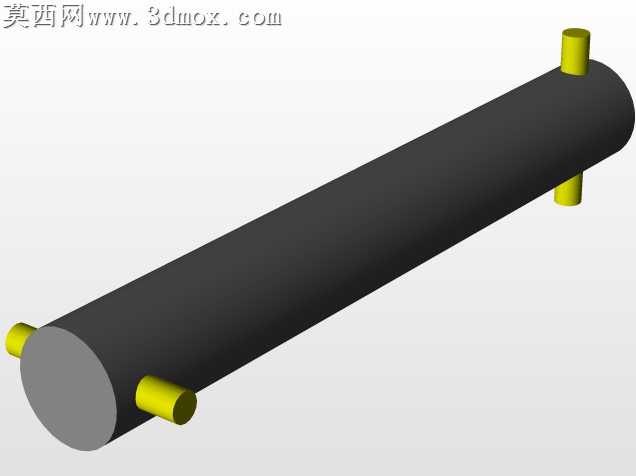

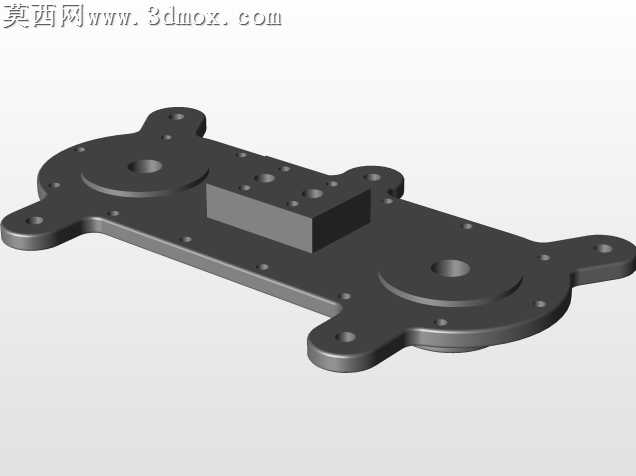

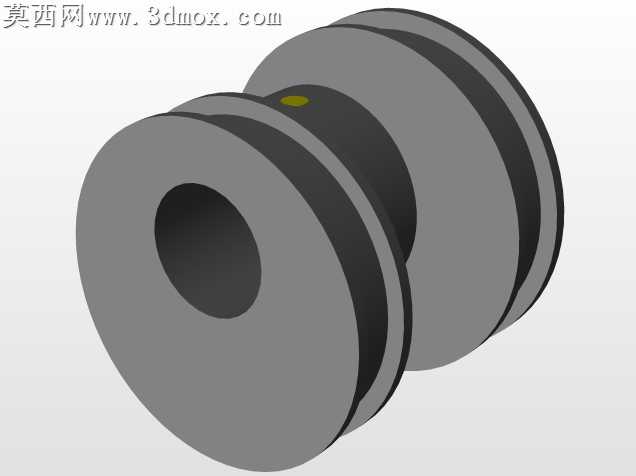

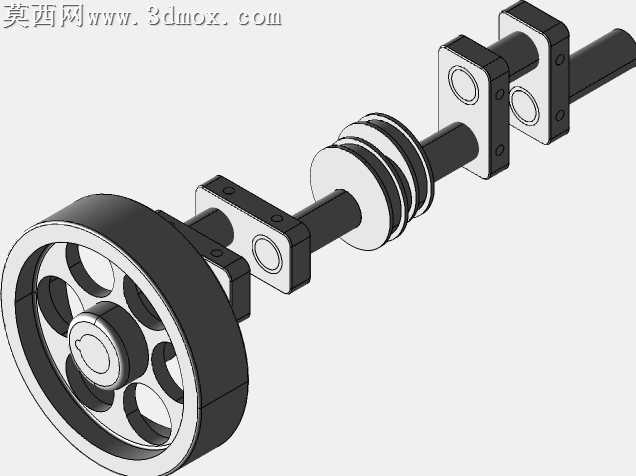

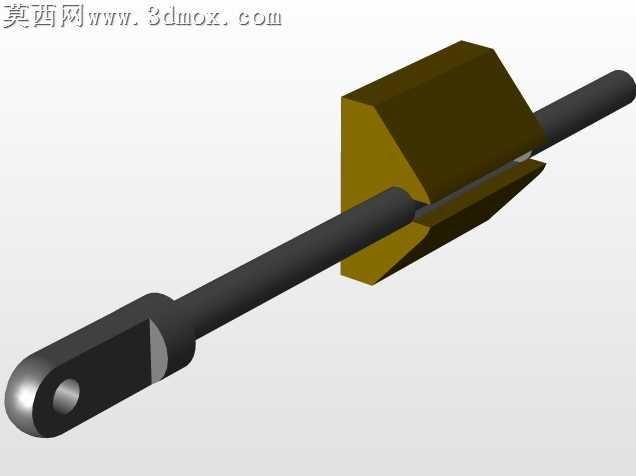

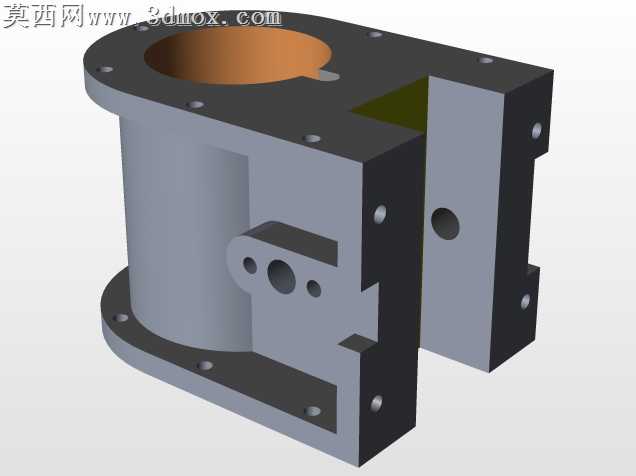

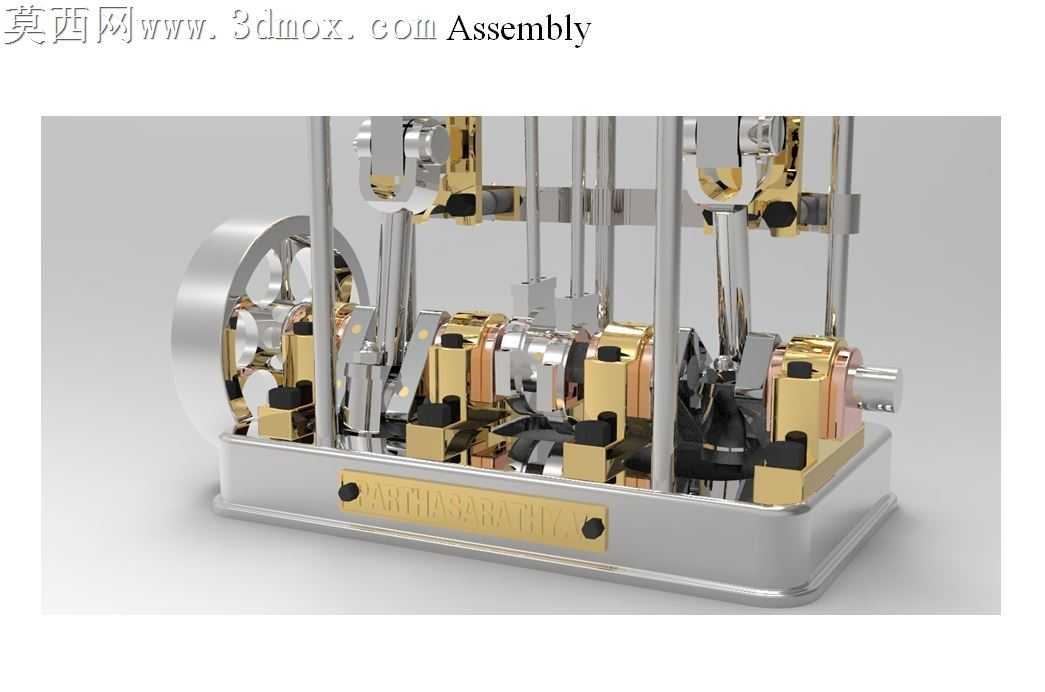

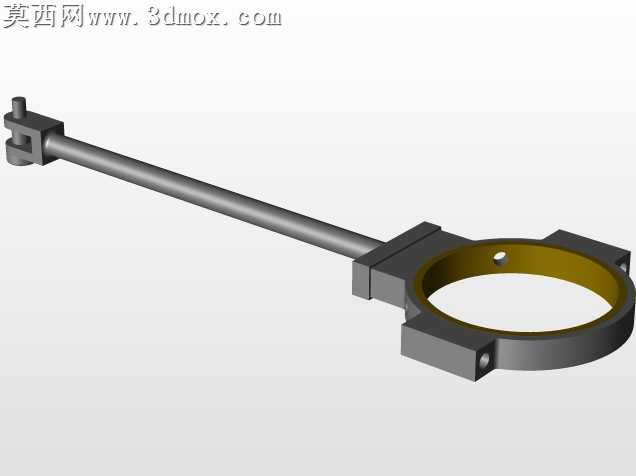

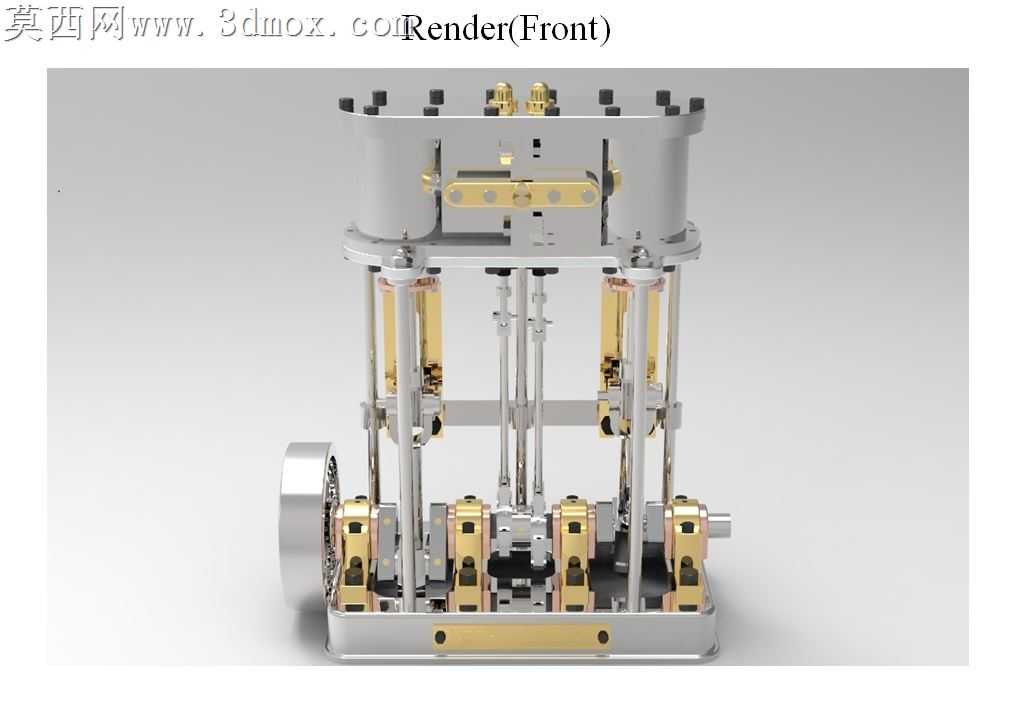

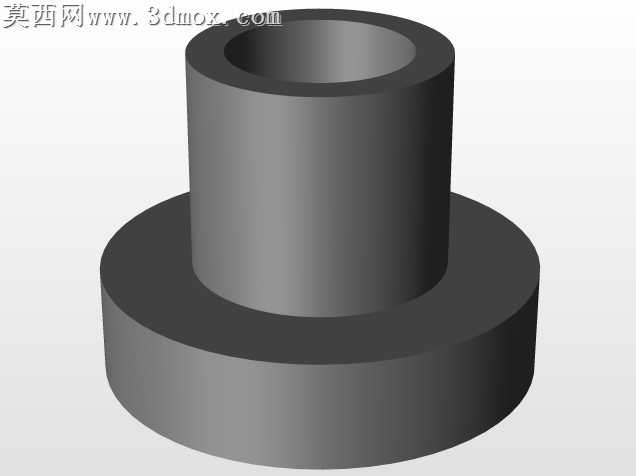

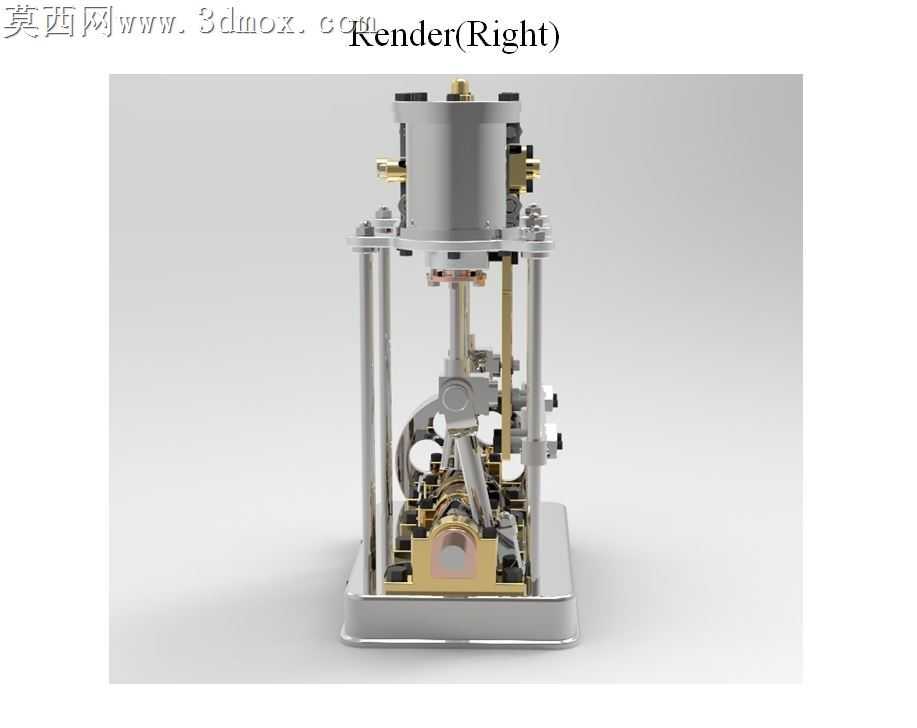

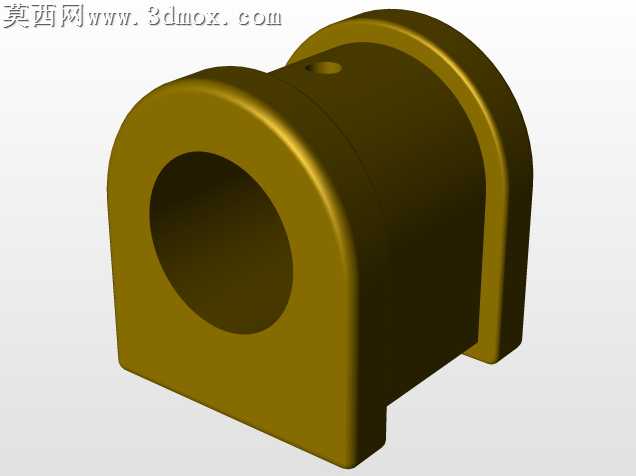

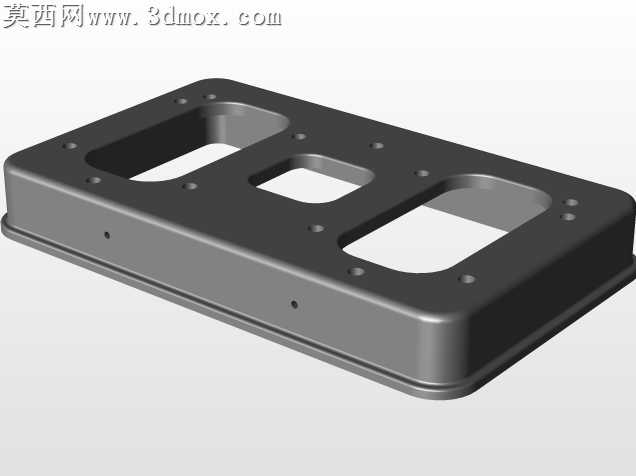

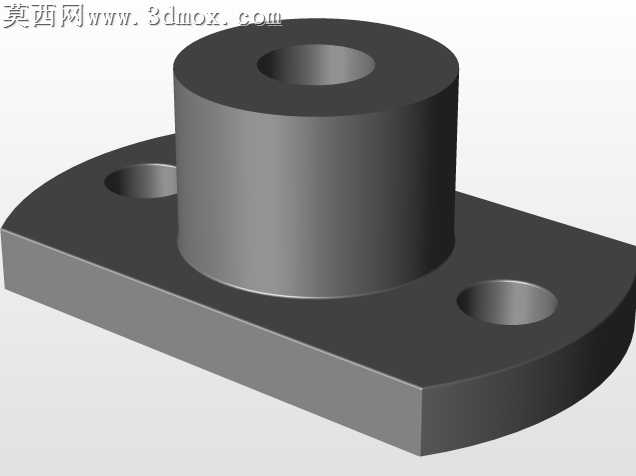

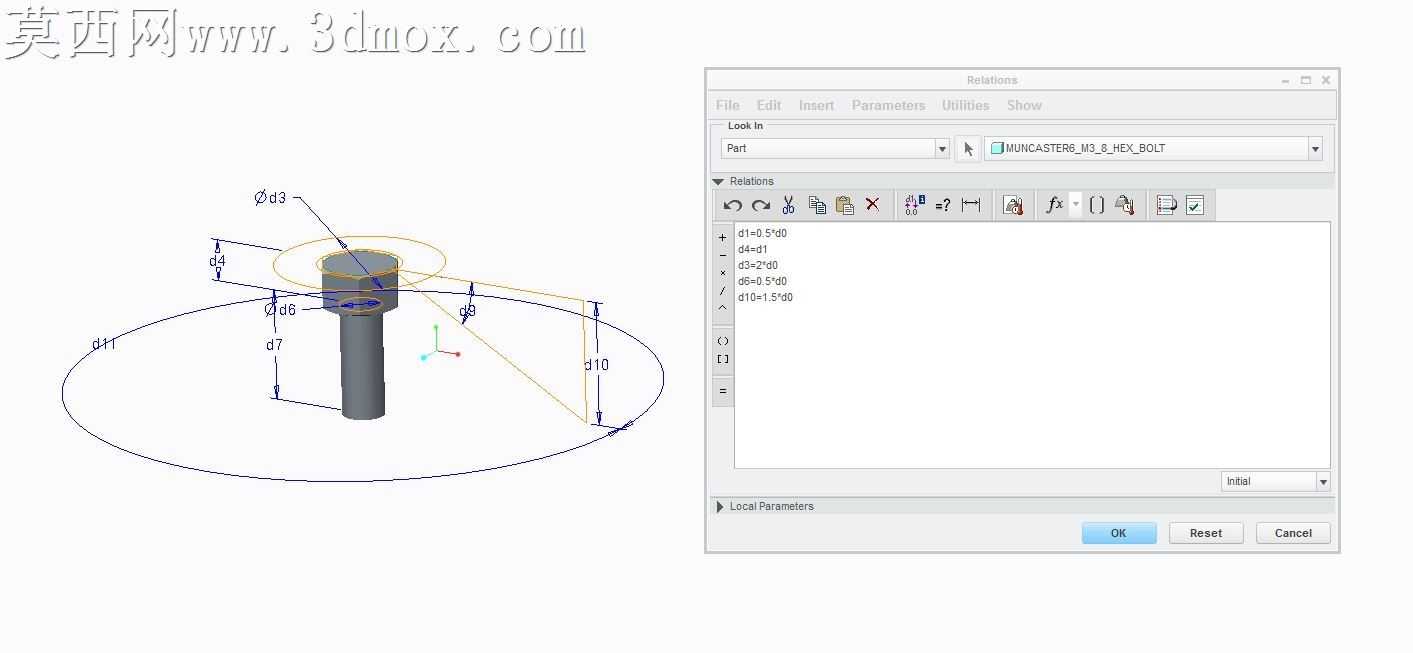

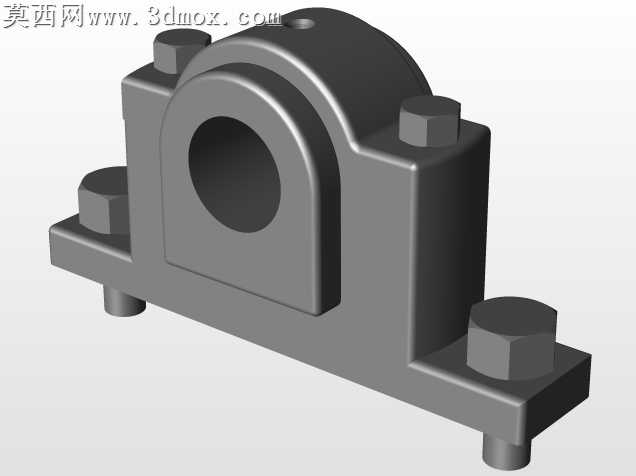

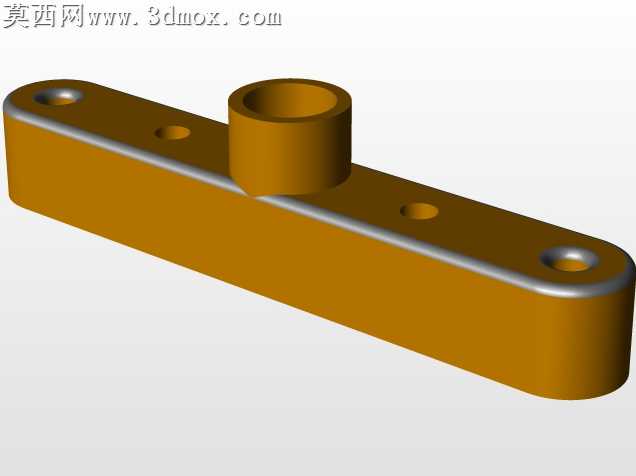

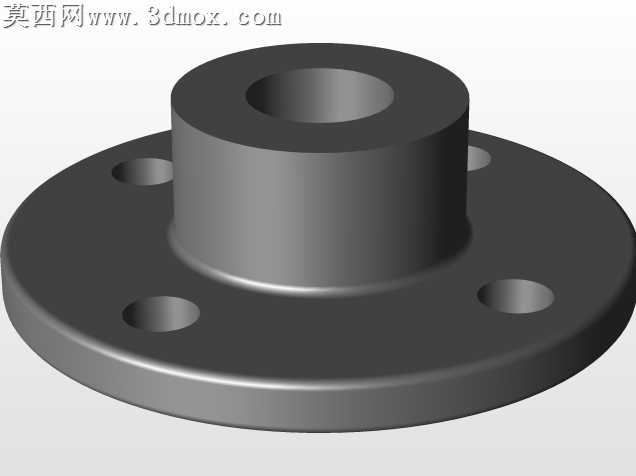

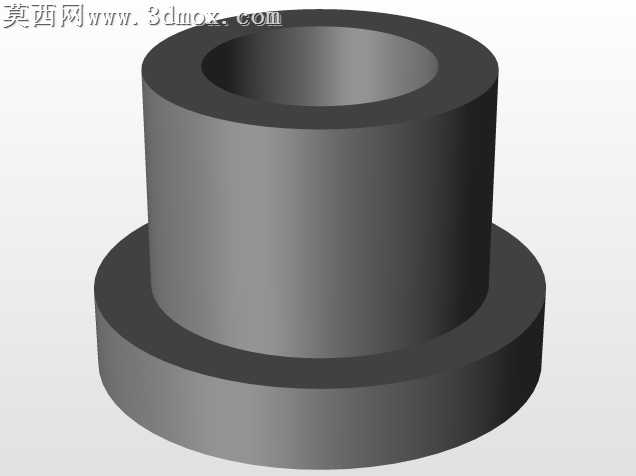

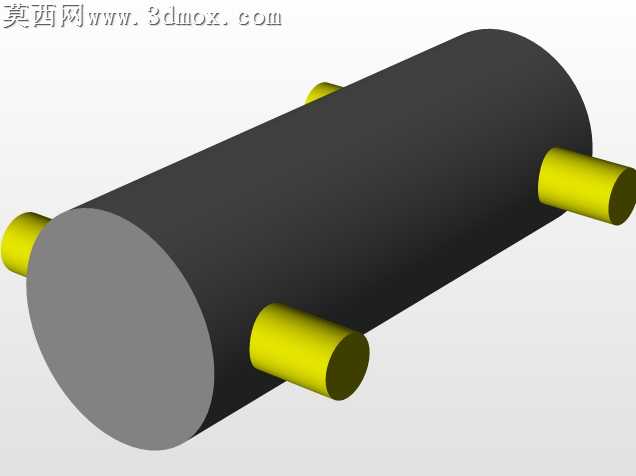

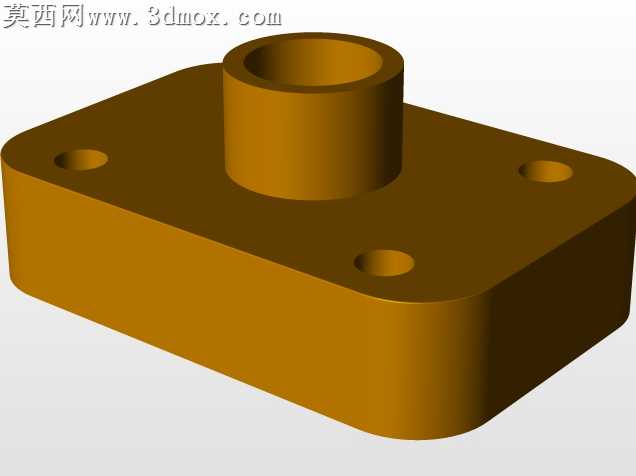

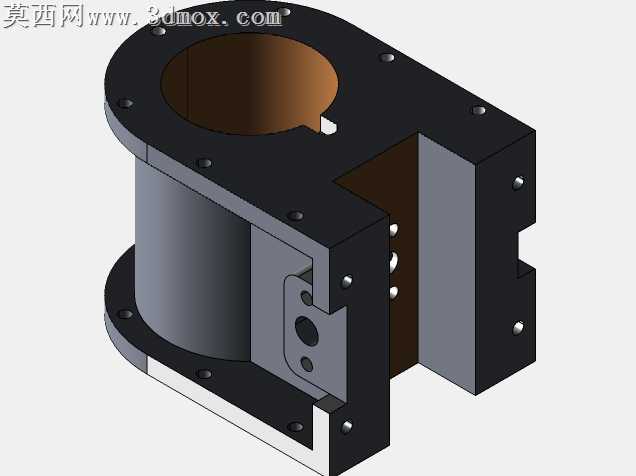

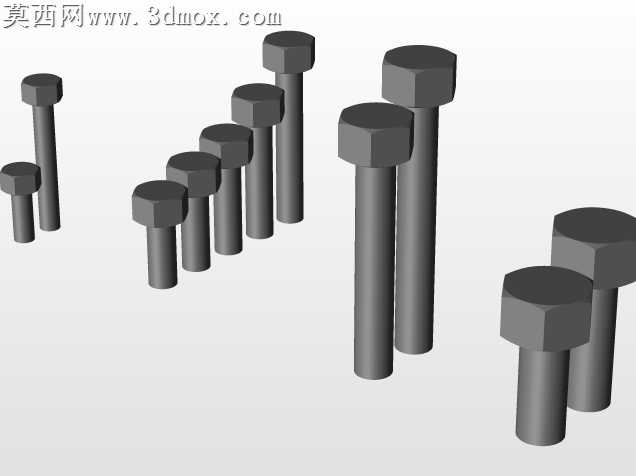

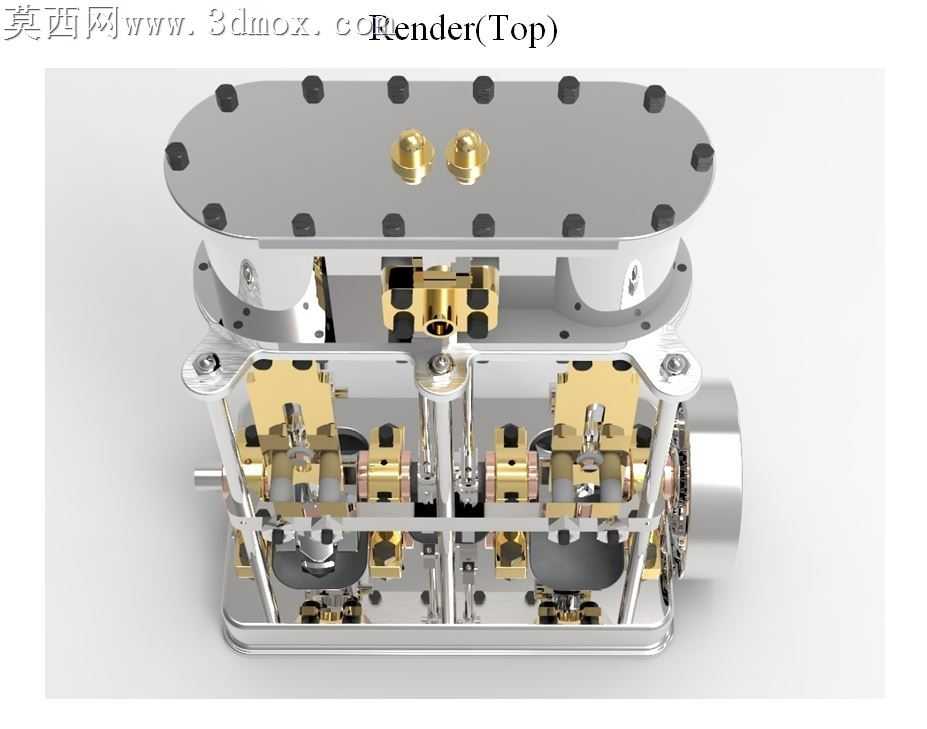

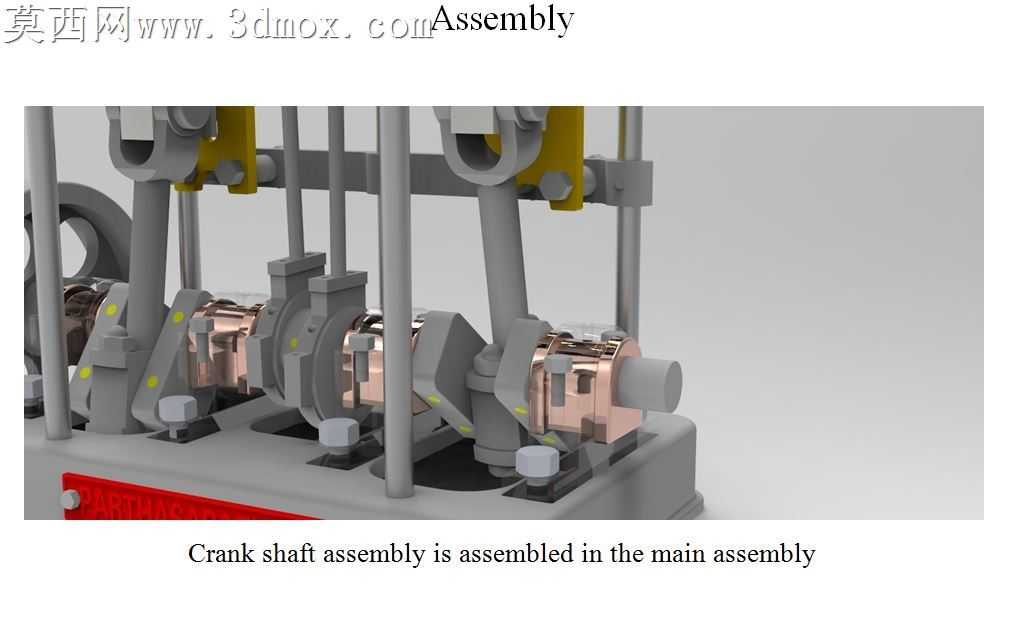

本作品为立式双缸结构的蒸汽发动机三维建模设计，整体采用立式排布的双缸布局，建模过程中严格还原经典蒸汽发动机的机械传动逻辑，对每一处零部件的尺寸配合、装配关系都做了精准的参数化设定。建模阶段先完成底座、立柱支撑框架的基础搭建，确定整机的安装基准与支撑结构，再依次完成气缸组件、活塞连杆机构、曲柄飞轮传动组、配气控制组件的独立建模，每一个零件都按照机械加工的合理公差设定配合间隙，确保虚拟装配后各运动部件不存在干涉问题。材质设定上，针对不同部件的功能属性匹配对应材质效果：机身框架、立柱、底座等支撑结构采用哑光银灰色金属材质，模拟铸铁或铸铝的机加工表面质感；活塞连杆、曲柄传动件、配气阀组等运动部件采用亮面黄铜金属材质，还原经典小型蒸汽机的复古金属配色，同时区分不同功能模块的视觉层次；飞轮部件做了金属车削纹理的材质处理，还原真实机加工零件的表面细节；紧固件、连接接头等小零件做了发黑或镀锌的金属质感区分，让整体模型的材质层次丰富，视觉表现贴近真实实物。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮整机主体结构，辅助光源补光消除暗部死黑，添加环境反射贴图提升金属材质的真实反光效果，多角度渲染清晰展示发动机的正面结构、侧面传动布局、顶部配气组件细节。设计思路上参考了1957年《模型工程师》杂志刊载的经典小型蒸汽机方案，在还原传统立式双缸蒸汽机工作原理的基础上，优化了支撑立柱的排布结构，提升整机框架的结构稳定性，同时细化了配气机构的联动结构，确保蒸汽进排气的时序与活塞运动行程精准匹配，可用于蒸汽动力原理演示、机械结构教学以及小型动力装置的仿真验证，完整还原了蒸汽动力从气压推动活塞往复运动，再通过连杆转化为飞轮旋转运动的完整动力传递路径，每一处联动结构都做了运动仿真的前置校验，确保机构运动逻辑符合真实机械原理。
