带支架卸料结构的矿物储料筒仓

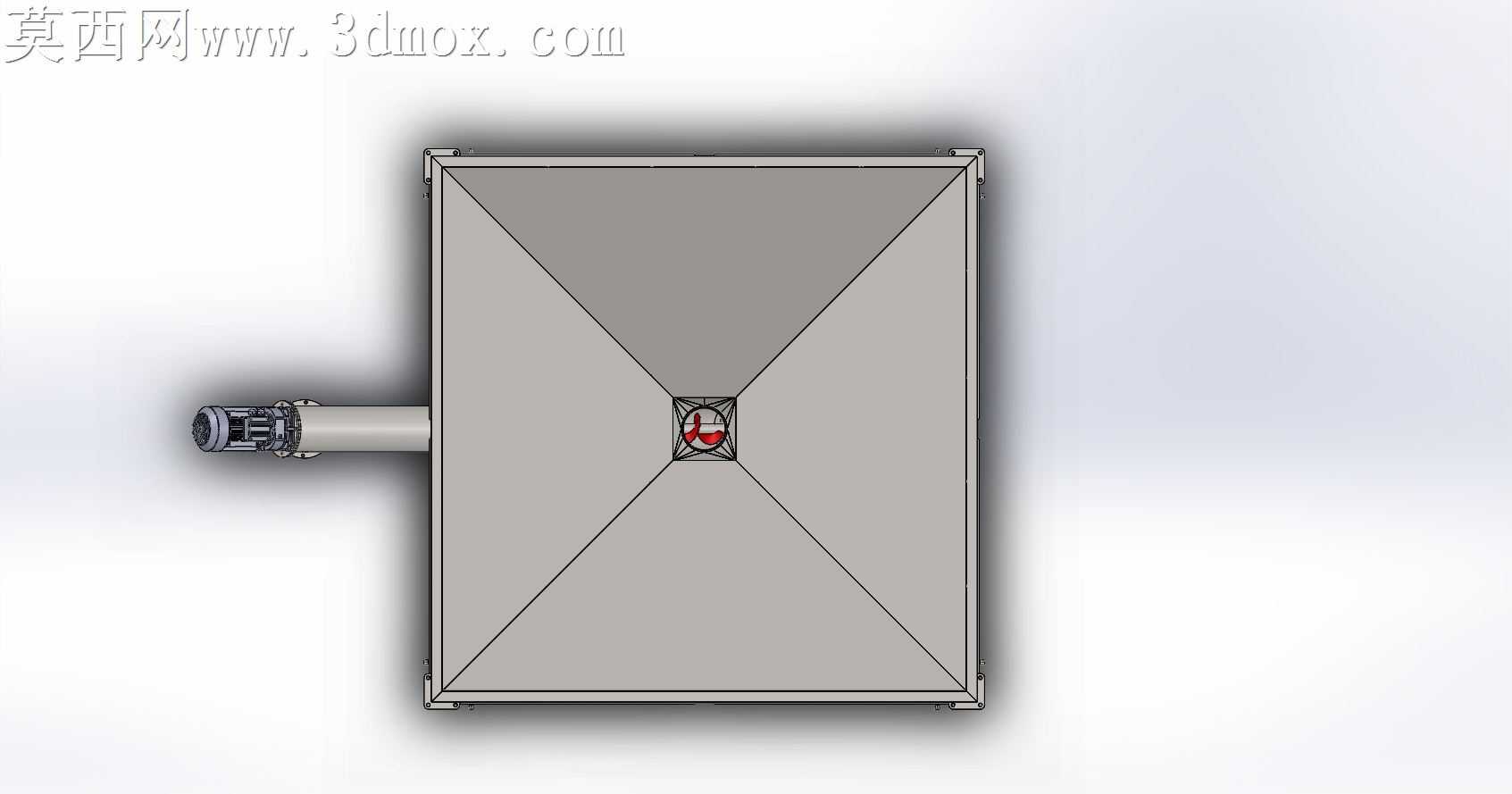

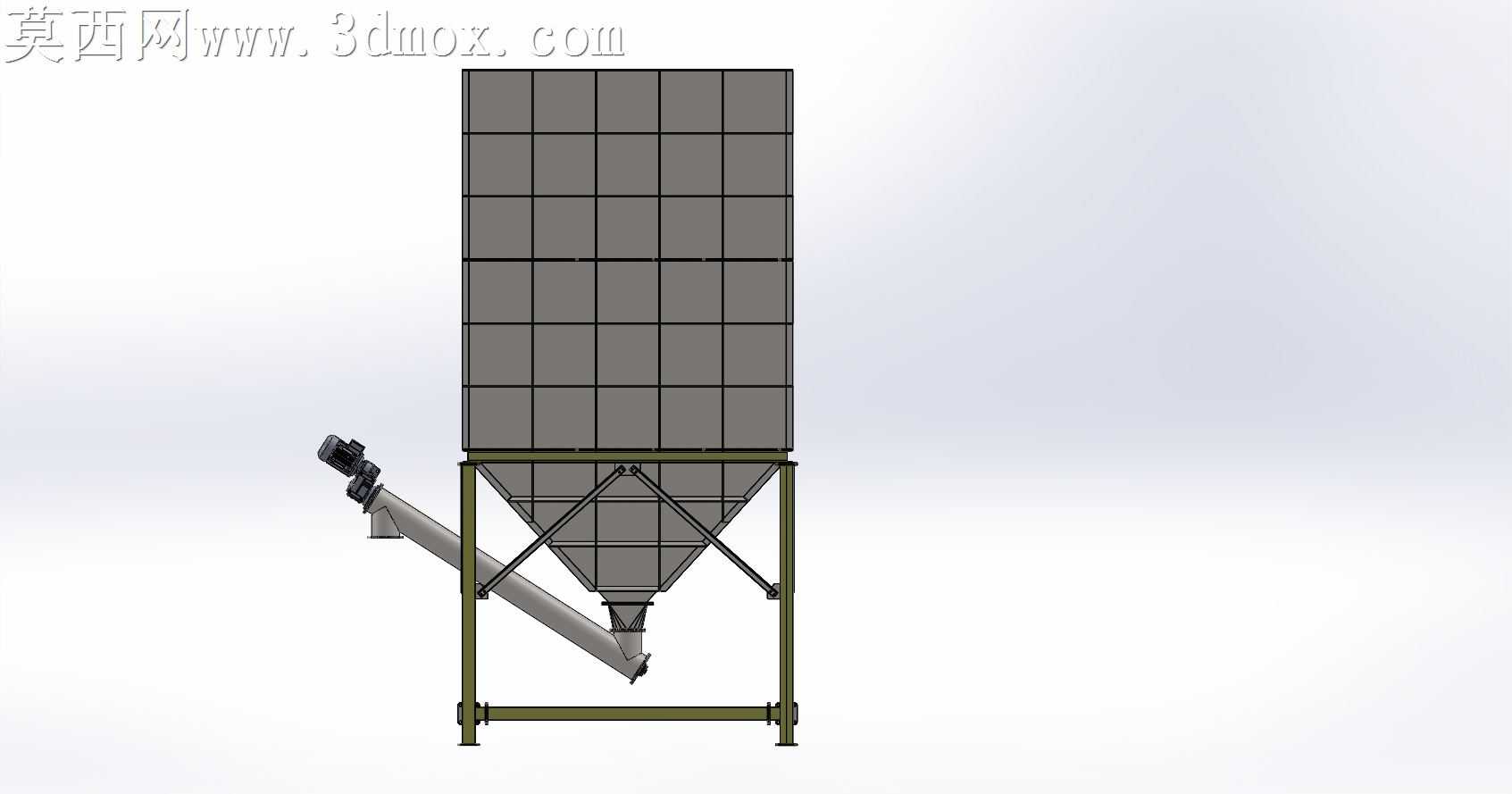

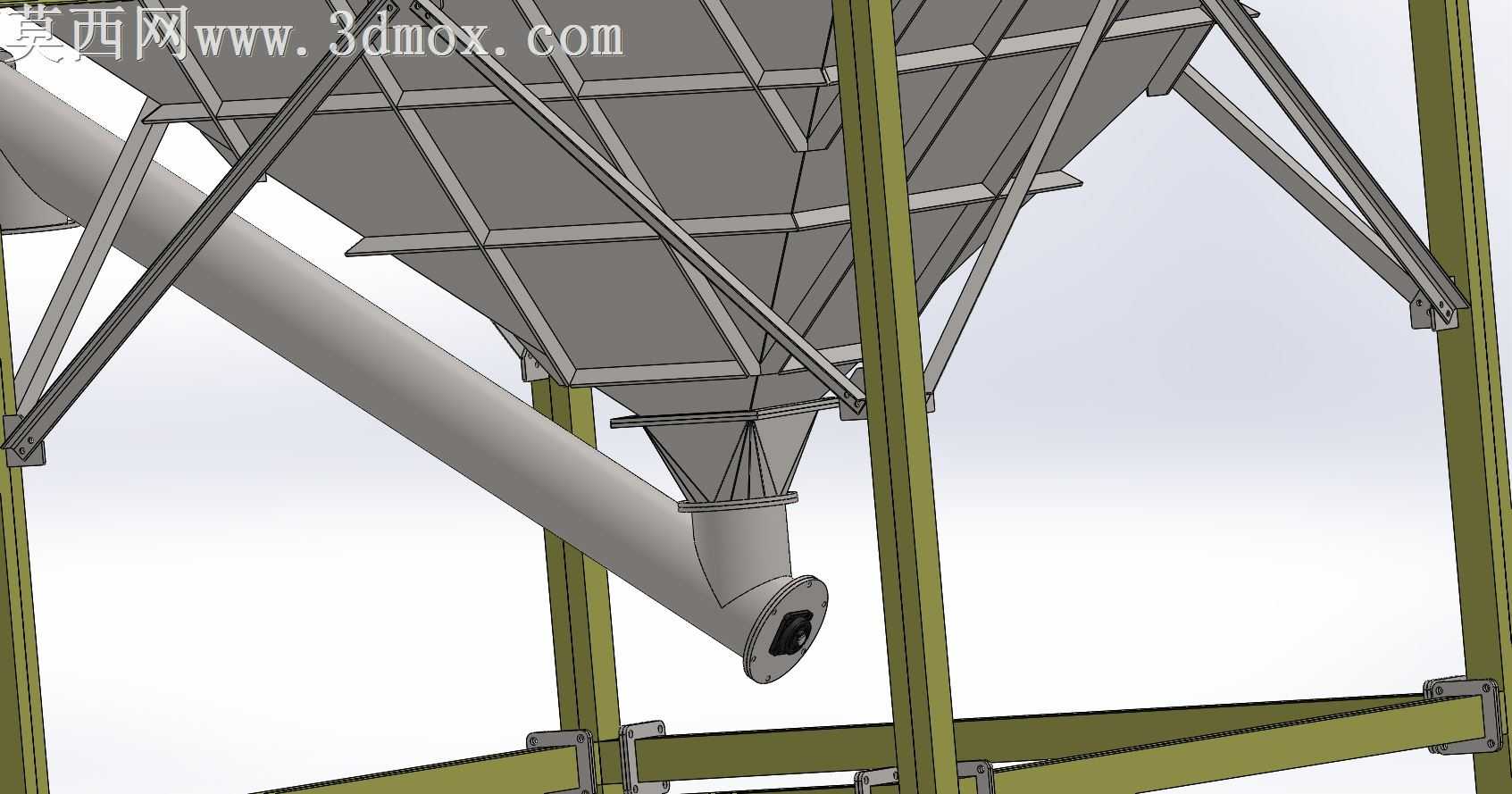

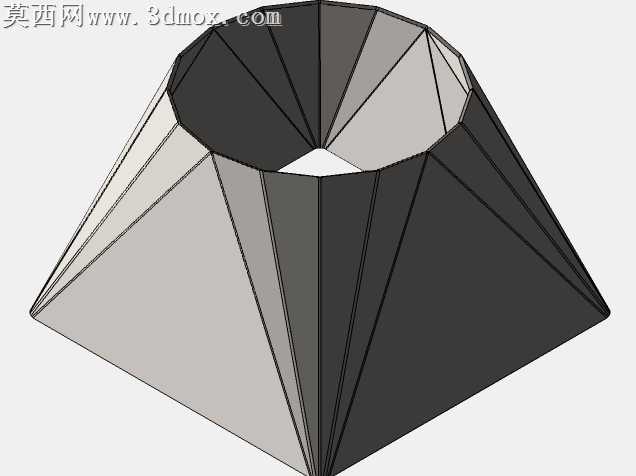

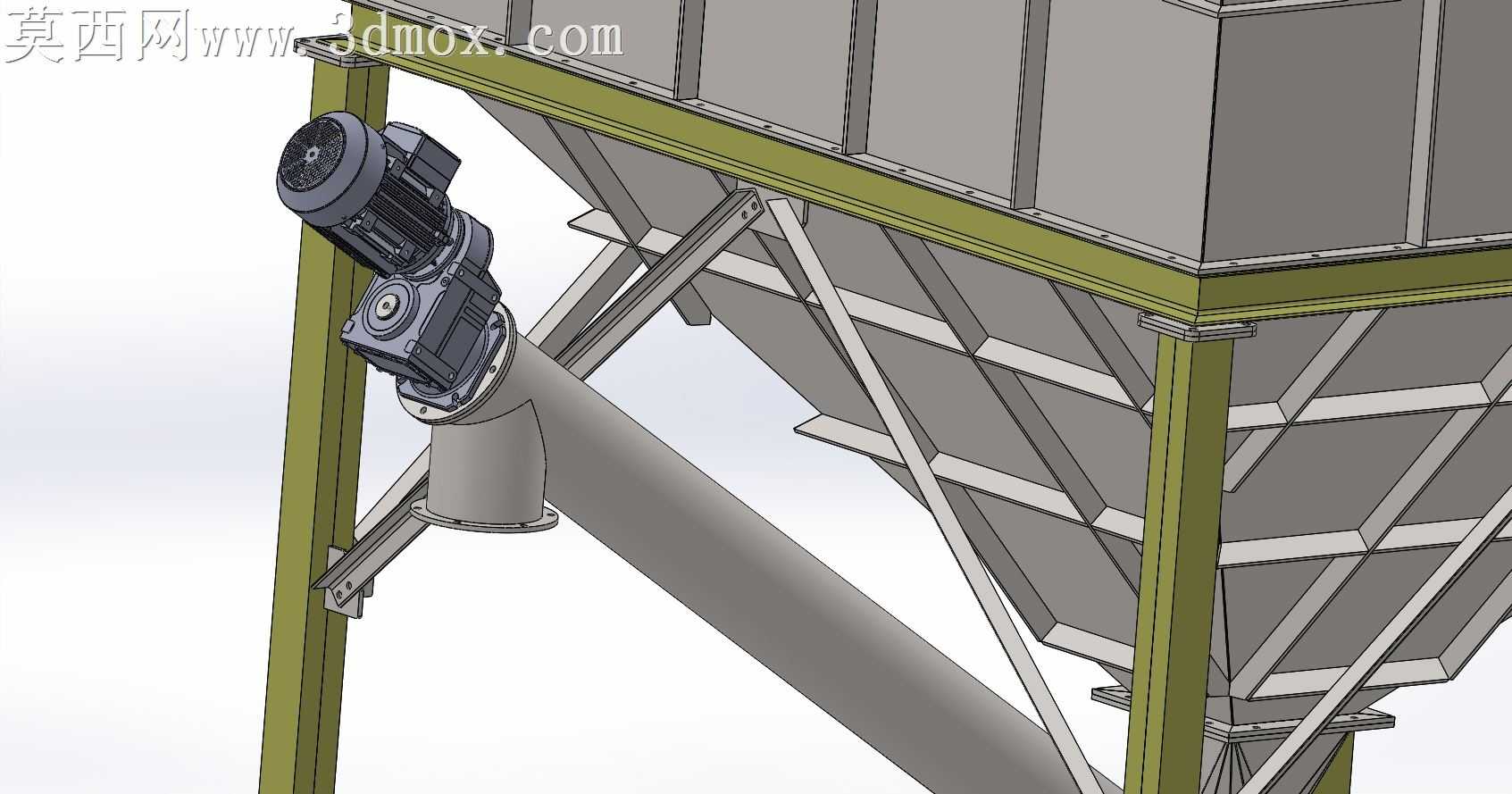

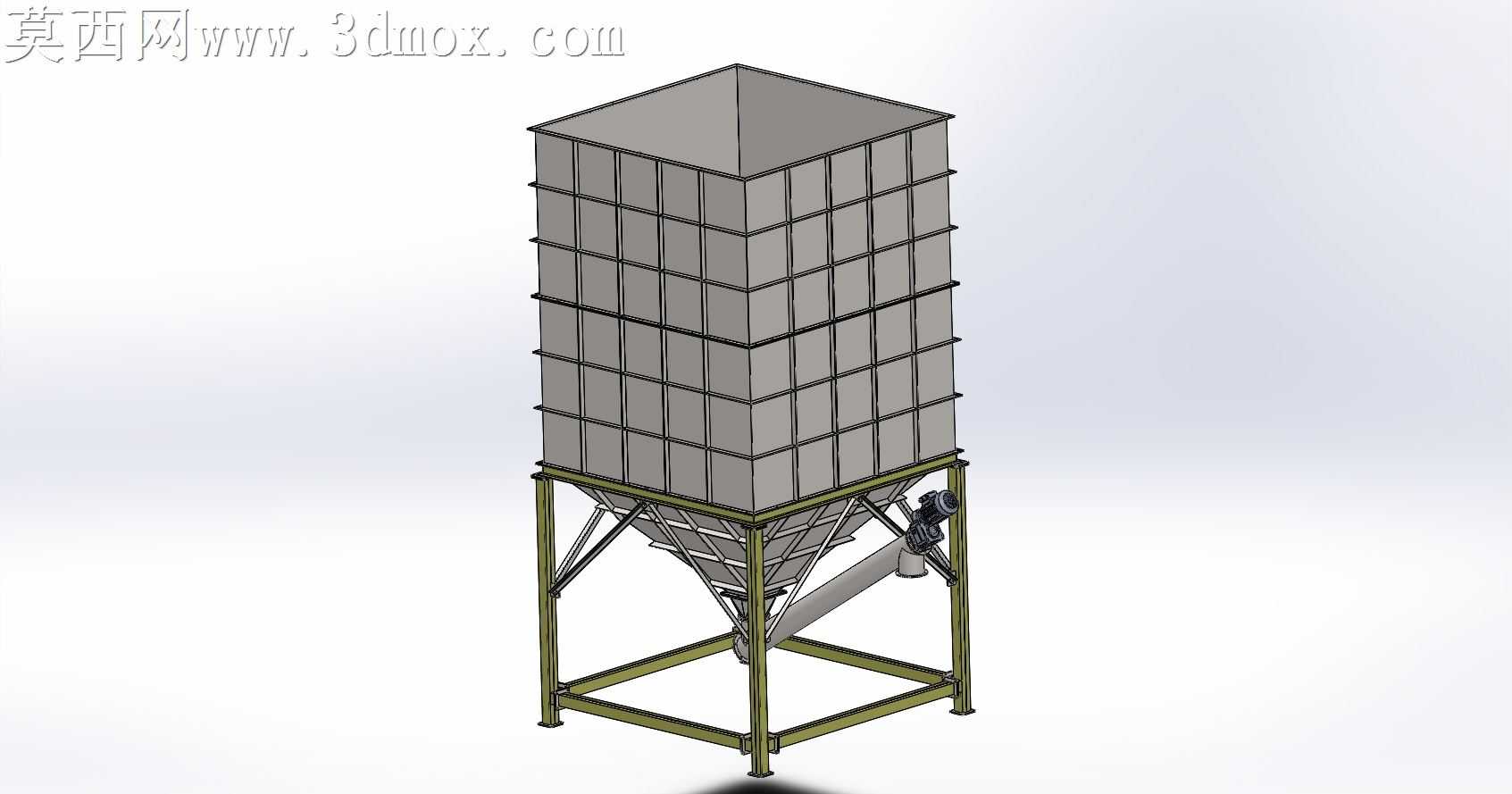

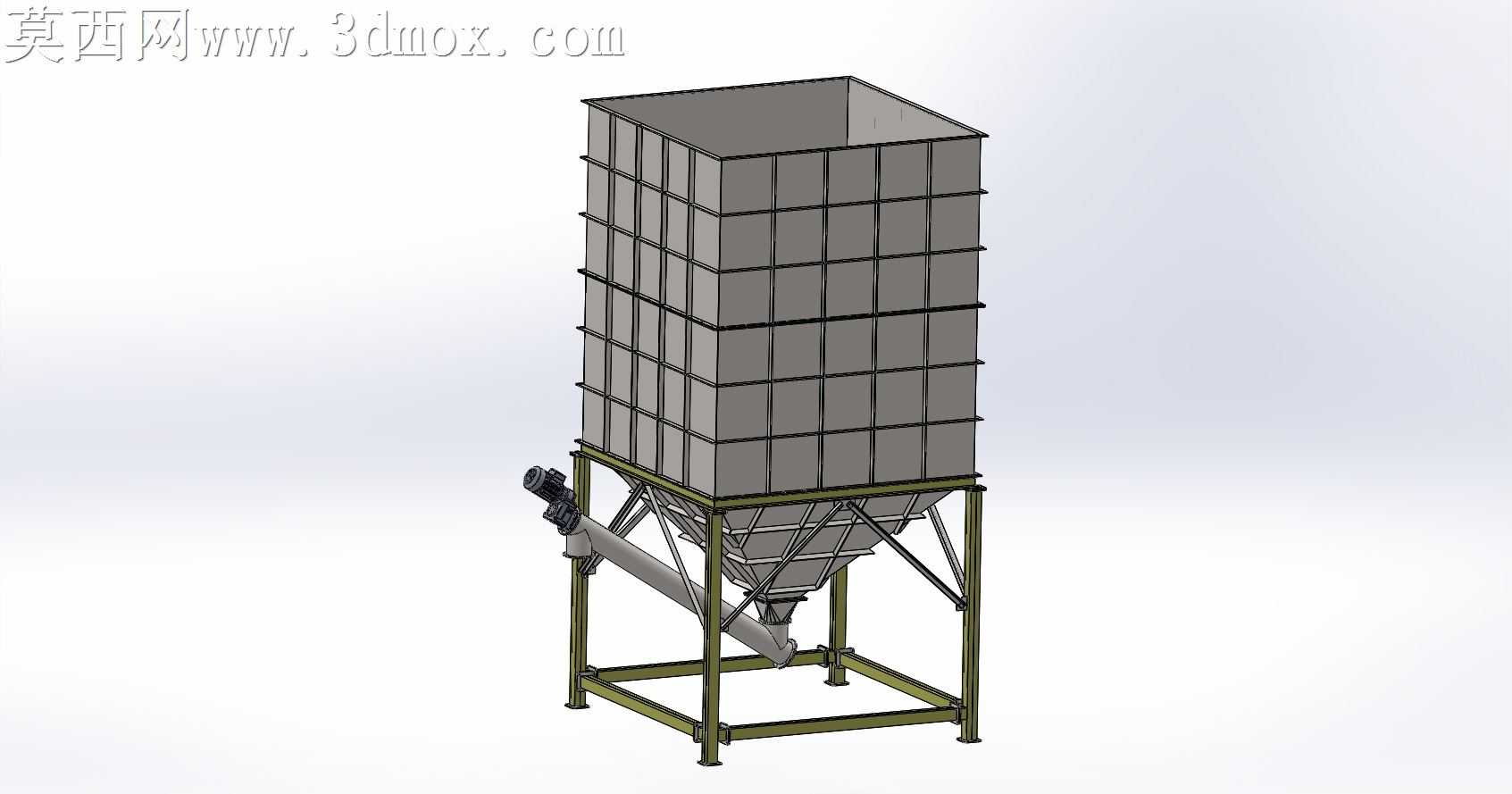

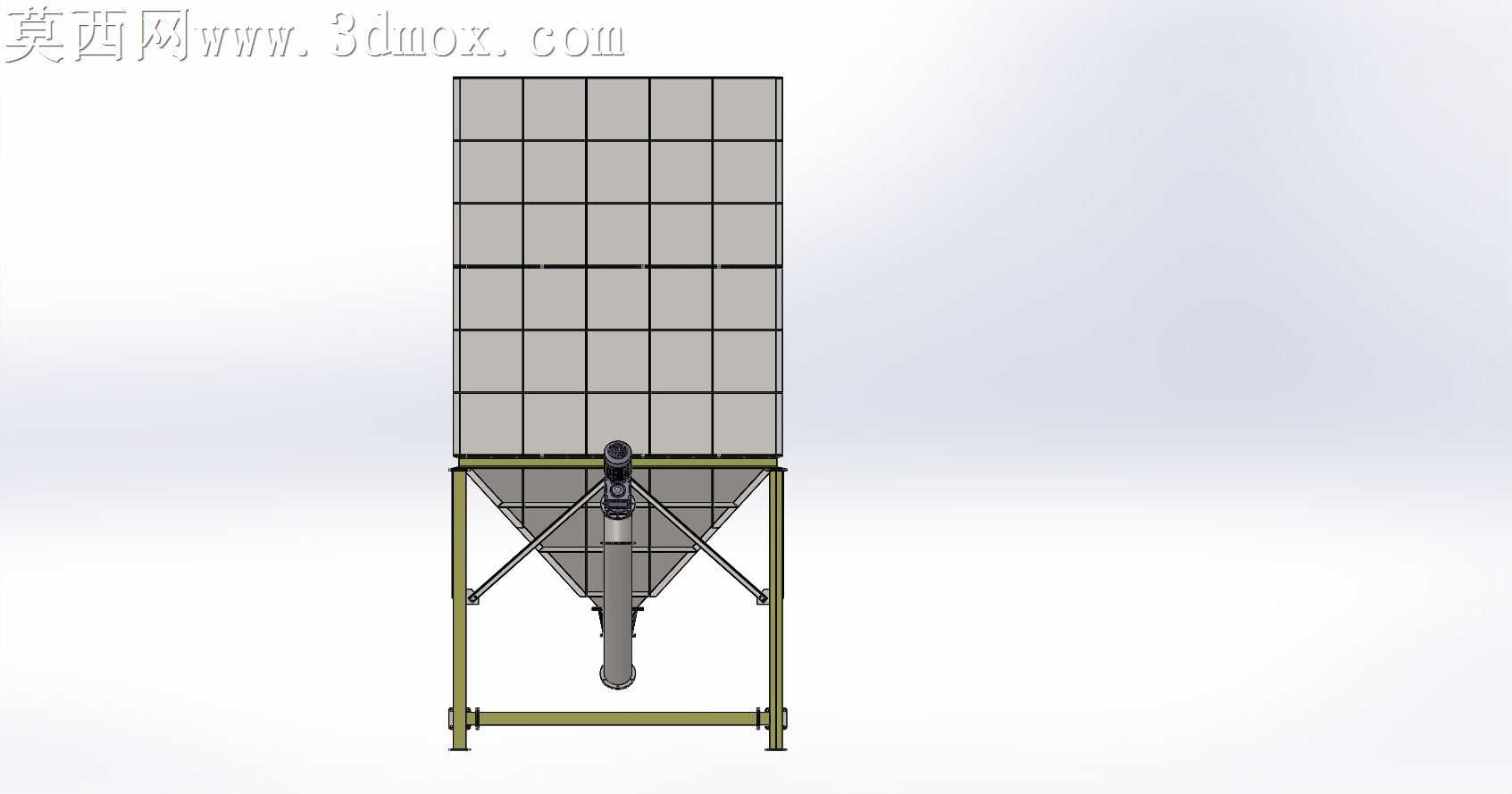

本模型采用三维参数化建模方式完成矿物筒仓的全结构设计，建模过程中先完成整体比例框架搭建，再逐步细化各部分结构细节，最终通过渲染模块完成效果呈现。模型整体分为上部储料仓体、中部支撑框架、下部卸料机构三个核心部分，仓体上部采用方形直筒段设计，外壁做分块式加强筋板结构，既还原了实际储料仓的模块化拼接结构，也通过合理的壁厚参数设置保证仓体结构强度的视觉呈现，仓体下部采用四棱锥收缩料斗结构，锥角角度经过合理设计，可保证矿物物料依靠自重顺利下滑至卸料口，避免物料架桥堵塞。支撑框架采用型钢焊接式方架结构，框架设置多道斜向支撑筋，保证整体结构的稳定性，支脚底部设置方形承重垫板，符合实际工业设备的安装承重需求。卸料部分配置螺旋输送出料结构，配套驱动安装位与出料导槽，可实现储仓内矿物的定量可控出料。材质渲染方面，仓体部分采用哑光浅灰色金属材质模拟钢板焊接仓壁，支撑框架采用做旧橄榄绿金属漆材质还原工业钢结构支架的涂装效果，螺旋输送机构采用深灰金属材质区分功能部件，整体光影采用柔和的工业产品展示光效，突出各部分结构的层次与装配关系。设计过程中充分考虑矿物储料设备的实际功能需求，各部件的装配间隙、连接位置都做了合理还原，既保证模型外观的写实度，也清晰展现了该类储料设备的结构组成与工作逻辑，可用于矿物加工相关场景的展示、设备结构教学参考等用途。
