标签打印机上半部分注塑模具结构设计

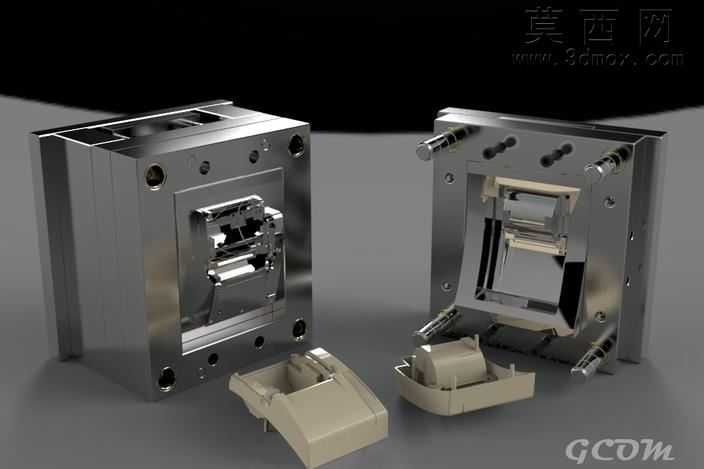

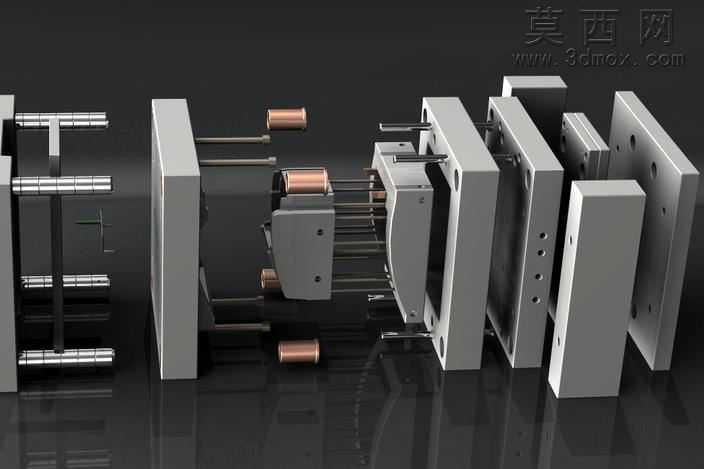

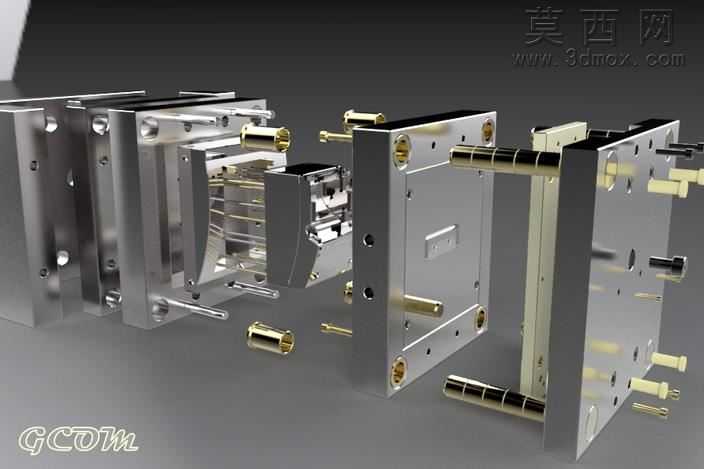

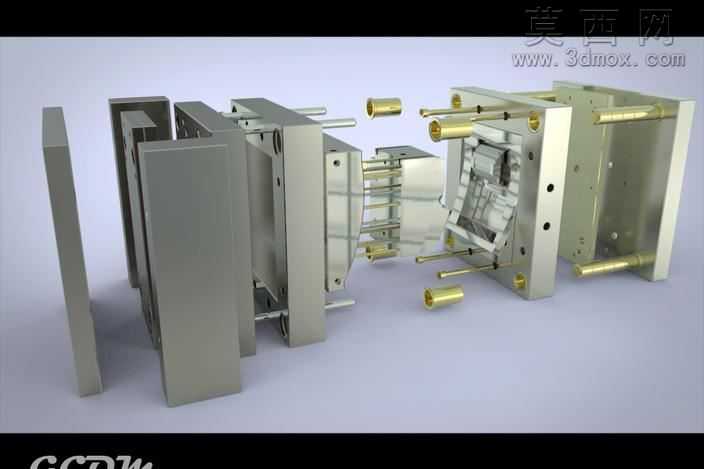

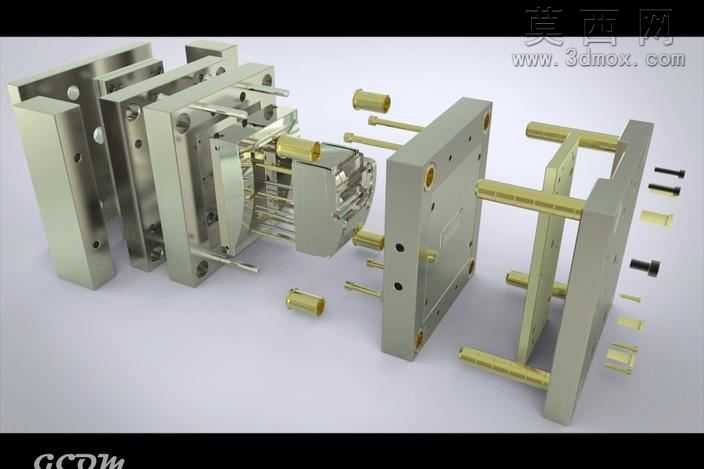

本套三维模型为标签打印机上半部分壳体对应的注塑成型模具，整体采用NX软件完成全参数化建模，建模过程严格遵循注塑模具设计的行业规范，从产品结构分析开始逐步完成整套模具的结构搭建。模型渲染阶段采用金属质感材质对模架、导柱、导套等金属部件进行材质赋予，精准还原了模具钢材的哑光金属光泽与加工面质感，对导套、定位销等标准件做了黄铜材质区分，清晰呈现不同零部件的材质差异与功能分区，渲染光影采用柔和侧光方案，完整展现模具各部件的装配层次与结构细节。整套模具采用标准两板模结构设计，包含定模座板、定模板、动模板、动模座板等基础模架组件，同时设置了多组高精度导柱导套结构保证合模过程的定位精度，避免合模错位导致的产品成型缺陷。针对标签打印机上半部分壳体的薄壁、多卡扣结构特点，模型中设计了对应的侧向抽芯机构，用于成型产品侧面的倒扣与卡扣结构，抽芯滑块采用斜导柱驱动方案，结构稳定可靠，能够满足批量注塑生产的动作需求。冷却系统围绕型腔与型芯做了环绕式水路布局，保证注塑过程中模温均匀，减少产品翘曲变形风险，浇注系统采用侧浇口进料方案，浇口位置选择在产品非外观面区域，避免影响产品最终外观质量。整套模型的零部件装配关系完整，各运动部件无干涉，所有标准件均符合行业通用规格，能够直接用于模具设计参考、结构教学演示以及生产加工前的方案验证，完整还原了注塑模具从产品适配到结构落地的全流程设计思路，清晰展现了精密注塑模具的结构组成与设计逻辑。
