塑料注塑模具成型零件结构设计

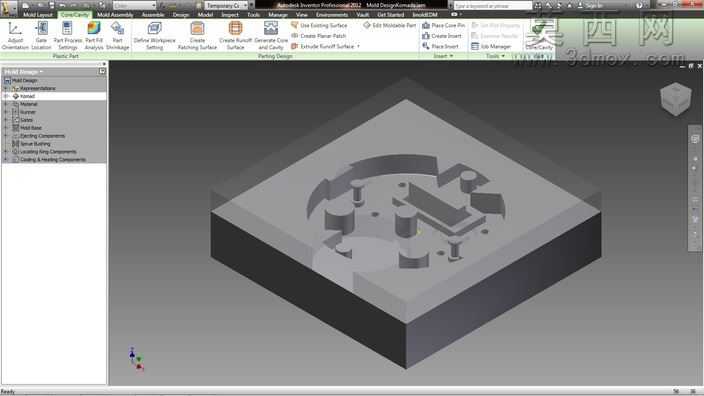

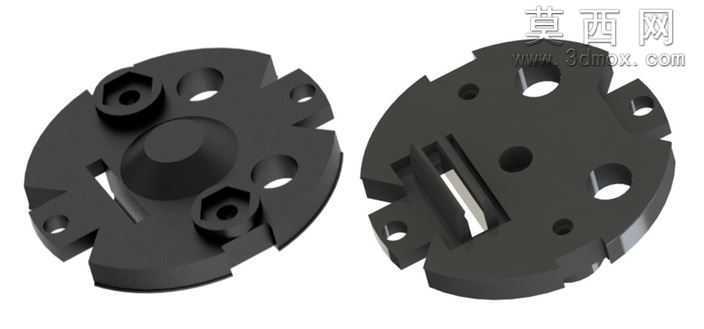

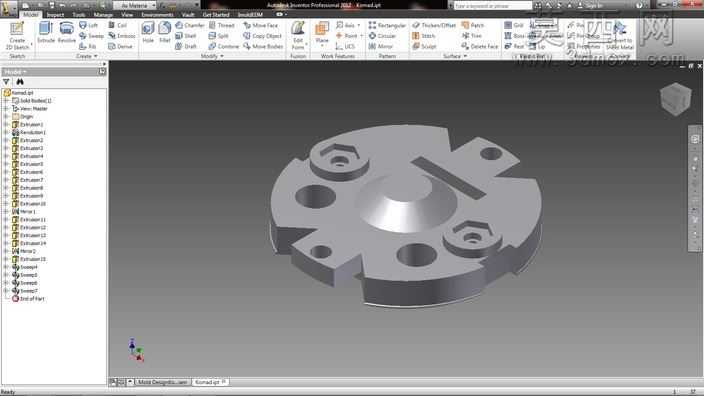

本作品为塑料注塑模具的核心成型镶件结构设计，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计的工艺规范，针对圆形盘类塑料制件的成型需求，对模具镶件的分型面、配合结构、安装定位特征进行了精细化设计。建模阶段首先完成镶件基体的圆形轮廓搭建，依据制件的外形尺寸与收缩率预留合理的成型余量，针对制件表面的异形孔位、凸台结构、卡槽特征，在镶件对应位置设计了精准的成型凸台与让位槽结构，确保注塑充模后制件的结构尺寸精度符合公差要求。材质设定上，针对模具成型零件的工况需求，赋予镶件模具钢材质属性，渲染阶段调整金属材质的粗糙度、反光度参数，还原模具钢经过精加工后的哑光金属质感，同时对镶件的棱边、安装孔、定位柱等细节进行光影优化，清晰呈现各结构的位置关系与配合逻辑。结构设计层面，镶件周边均匀布置了安装固定用的沉头孔与定位销孔，保证镶件在模架内的安装精度与连接可靠性；针对制件的侧凹特征，在镶件上设计了对应的滑块让位与配合结构，确保开模过程中侧抽芯动作顺畅无干涉；中心位置的主凸台结构采用圆弧过渡设计，避免注塑过程中出现应力集中导致的模具开裂问题，同时优化了凸台周边的排气槽布局，减少充模过程中的困气缺陷。设计思路上，围绕注塑生产的效率与成型质量需求，对镶件的冷却水道布局进行了适配性规划，在镶件内部预留了循环冷却通道的安装空间，保证注塑过程中模温均匀可控，缩短制件冷却成型周期；同时对浇口位置对应的镶件区域进行了耐磨强化设计，提升模具的使用寿命。整体建模过程中对各特征的参数进行了关联设置，便于后续根据制件的尺寸调整进行快速参数化修改，各配合面的公差设定符合模具加工的工艺要求，既保证了模具的装配精度，也兼顾了零件加工的工艺可行性，能够直接用于后续的模具加工工艺编制与生产制造参考。
