多层板结构透明视效塑胶注塑模具

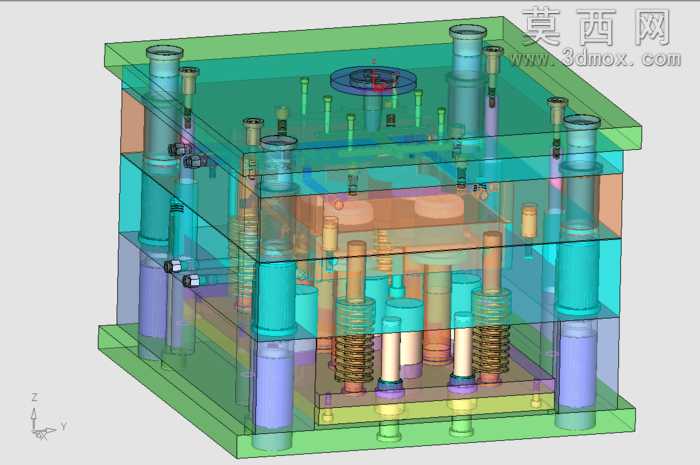

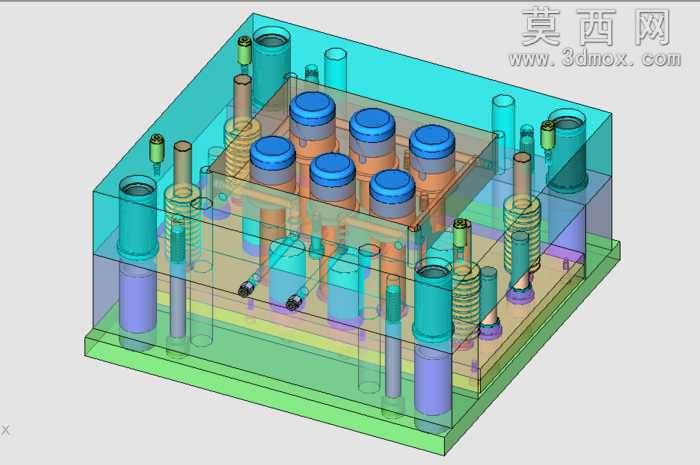

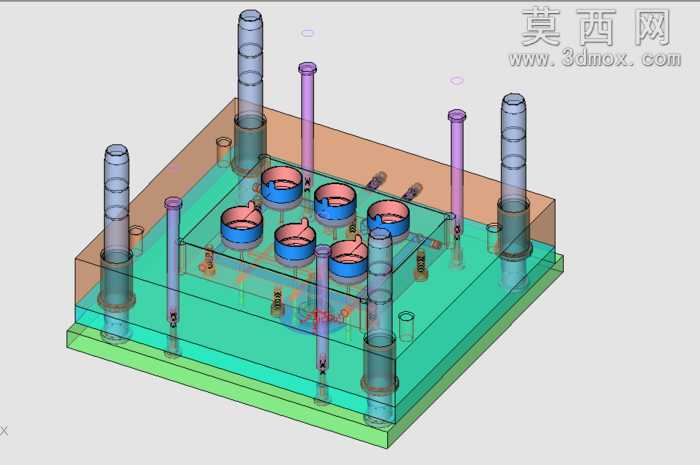

本套塑胶模具三维模型采用分层透明化渲染方式搭建，完整还原了标准两板模进阶结构的全组件布局，建模过程严格遵循注塑模具设计规范，从定模座板、定模板、动模板、动模支撑板、垫块、动模座板的模架基础结构开始，逐层完成各功能组件的参数化建模。模型中清晰呈现了主流道衬套、定位圈的浇注系统定位结构，分流道布局贴合型腔排布逻辑，可直观看到熔融塑胶从注塑机喷嘴进入后流向型腔的完整路径。冷却系统采用循环水路设计，水路接口、隔水片、密封槽结构均做了精细化还原，不同层板的水路走向通过半透明材质区分，清晰展示冷却回路对模温均衡的控制逻辑。顶出系统部分完整构建了顶针、顶针固定板、推板、复位杆、回位弹簧的联动结构，弹簧的螺距、线径参数符合标准件选型规范，顶针排布对应塑件的受力均衡位置，避免顶出过程中塑件出现变形、顶白缺陷。导向定位系统中导柱、导套做了分层装配展示，配合精度通过同轴度约束实现，同时模型中还原了支撑柱、限位钉等辅助结构，支撑柱排布在注塑压力集中区域，有效降低模架生产过程中的形变概率。材质设置上，不同功能组件采用差异化色彩与透明度区分，模架板件采用半透明绿色亚克力质感材质，便于观察内部组件布局，导柱导套、顶针等金属标准件采用金属质感材质区分，弹簧、密封圈等弹性元件采用对应功能色标识，水路、流道采用高亮色彩突出路径走向。设计思路上以结构可视化展示为核心，通过透明化处理让使用者无需拆分模型即可清晰掌握模具各系统的装配关系、工作逻辑，各零件间的装配约束完全符合实际模具装配要求，无干涉错位问题，完整呈现了量产级塑胶模具从合模、注塑、保压冷却到开模顶出的全流程结构基础，可用于模具结构教学、设计方案参考使用。
