传统内燃机用双旋转增压装置结构设计

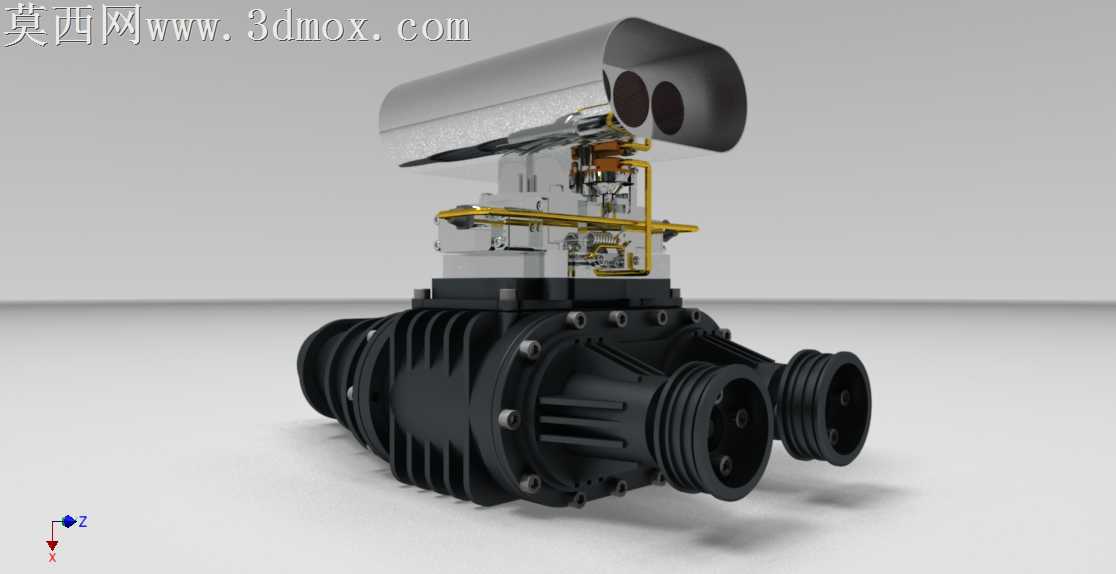

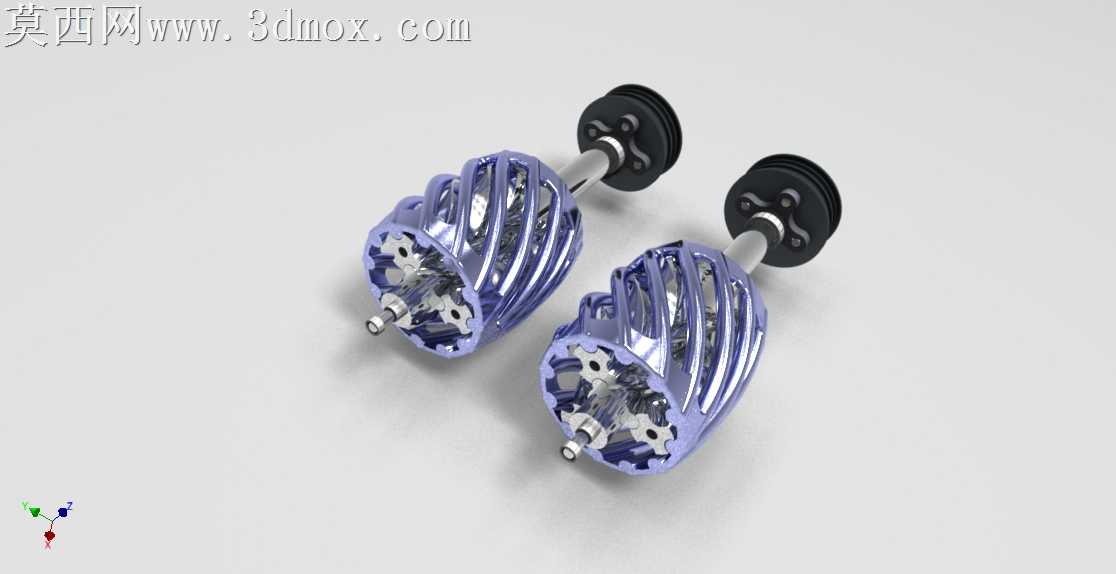

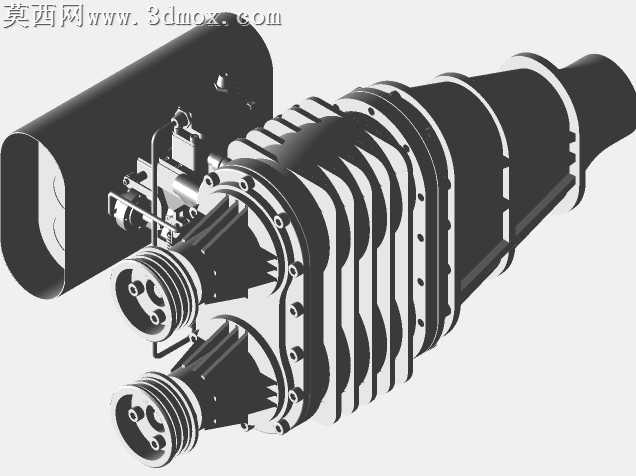

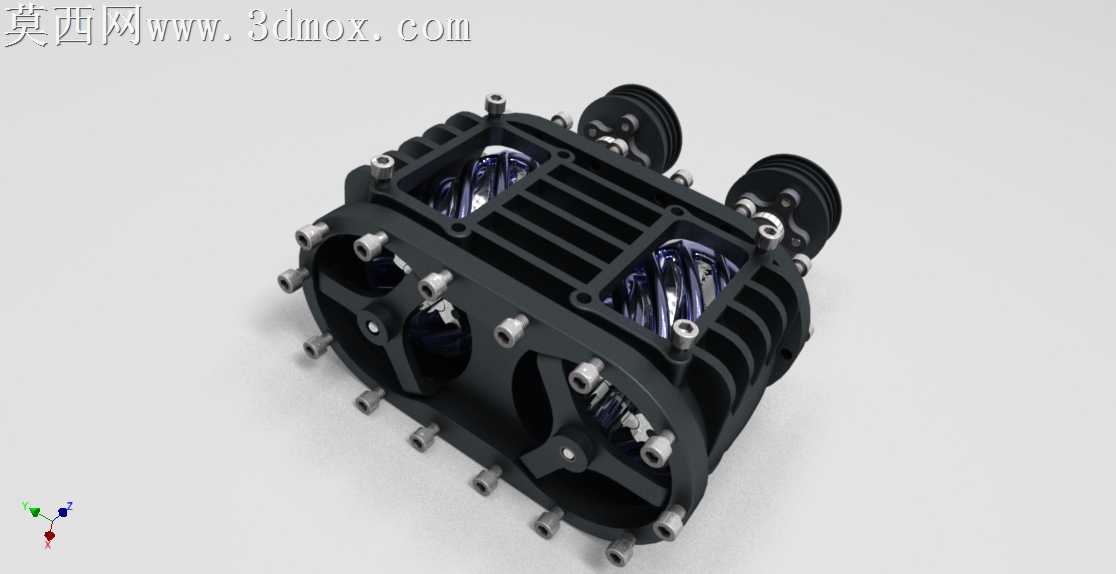

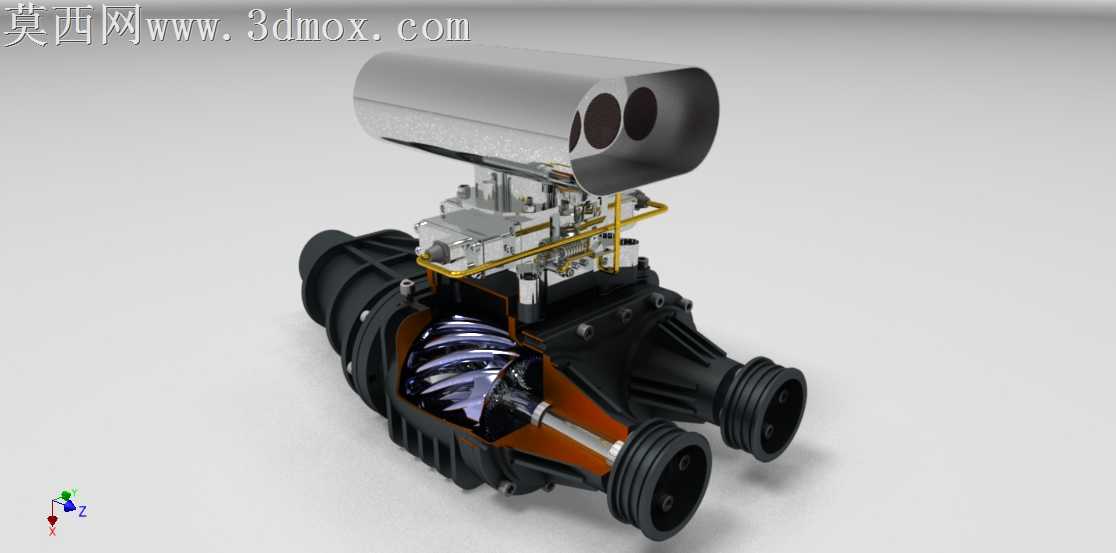

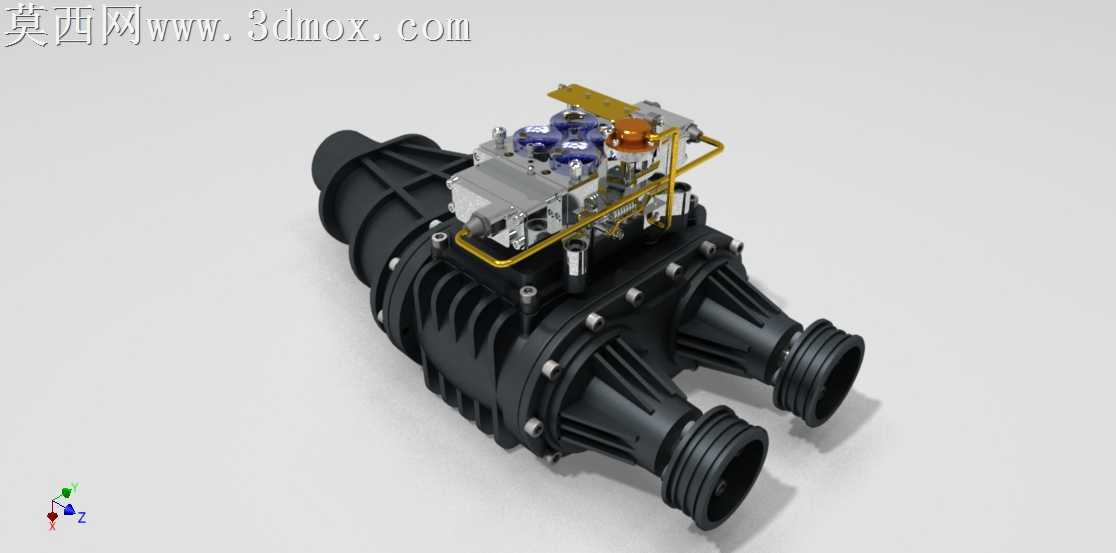

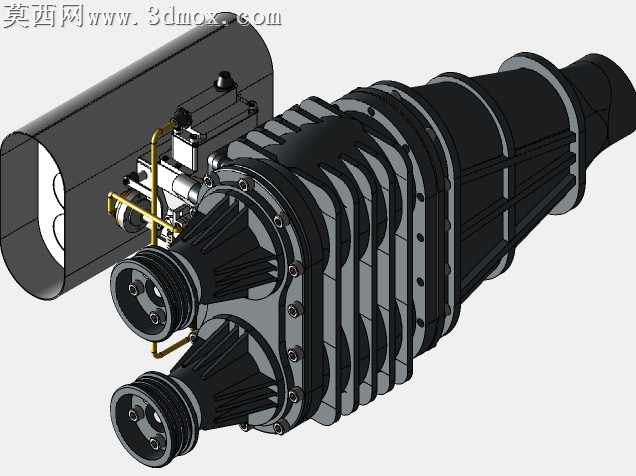

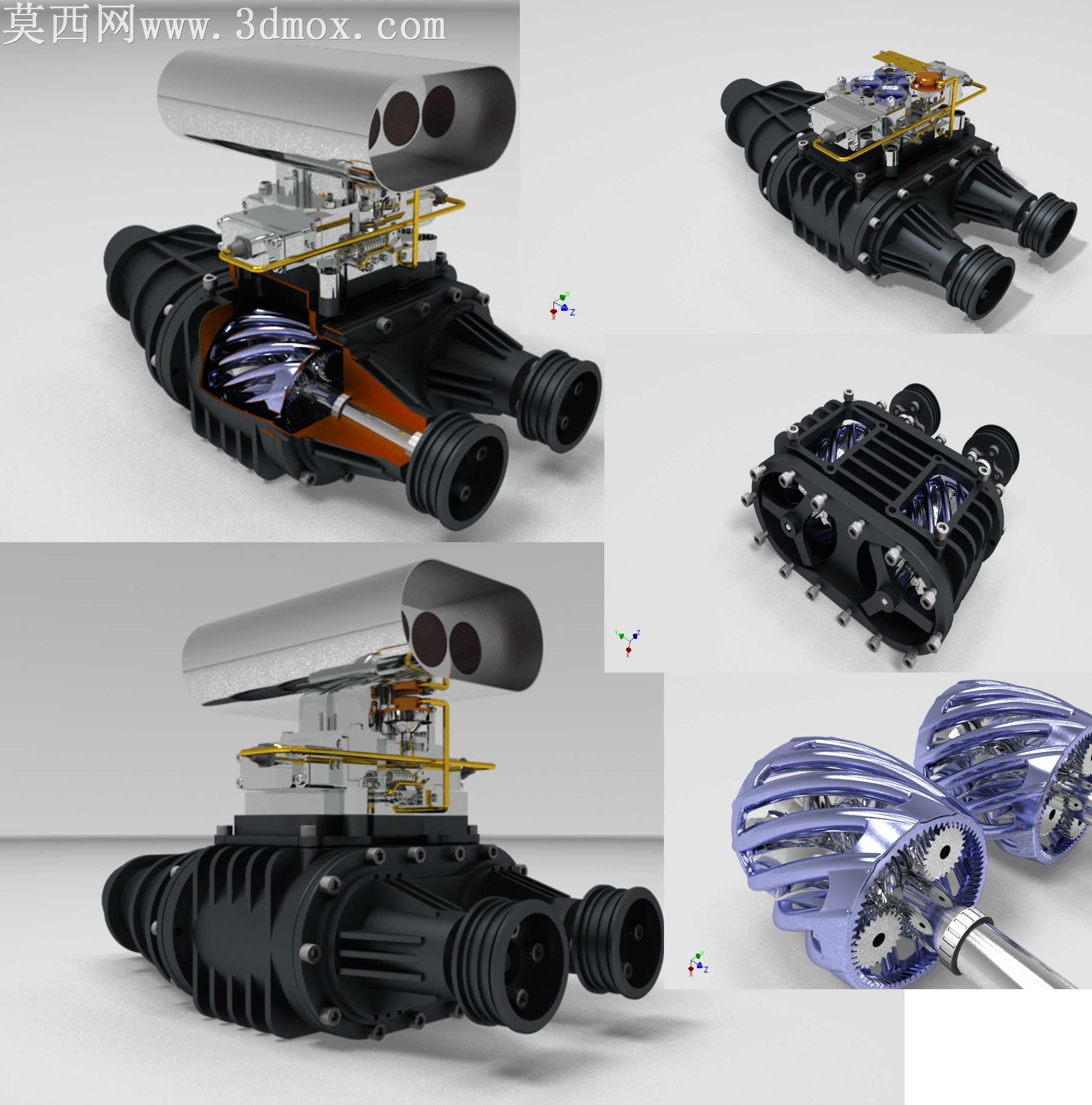

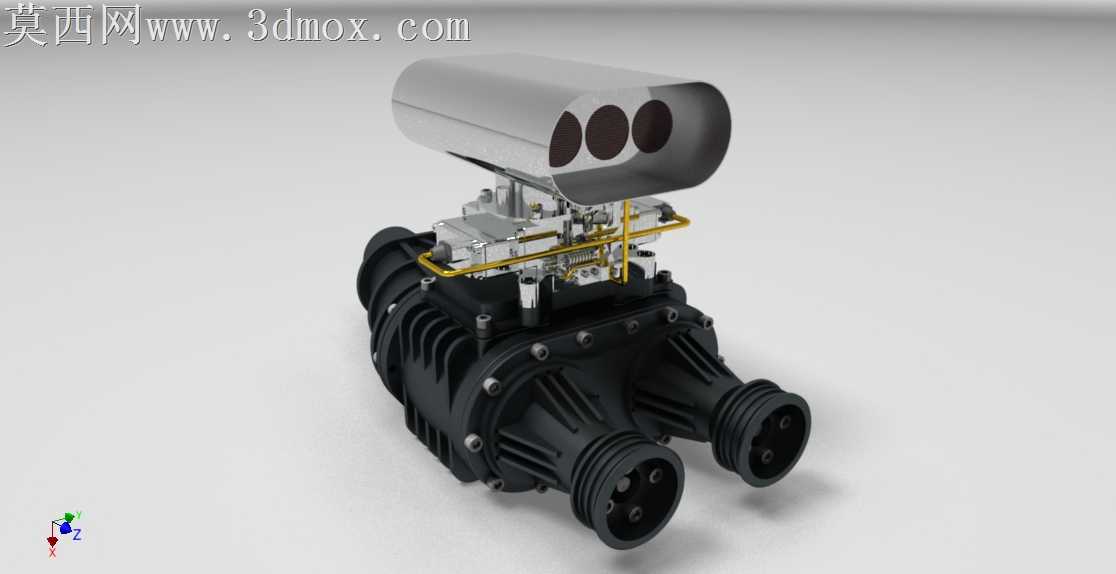

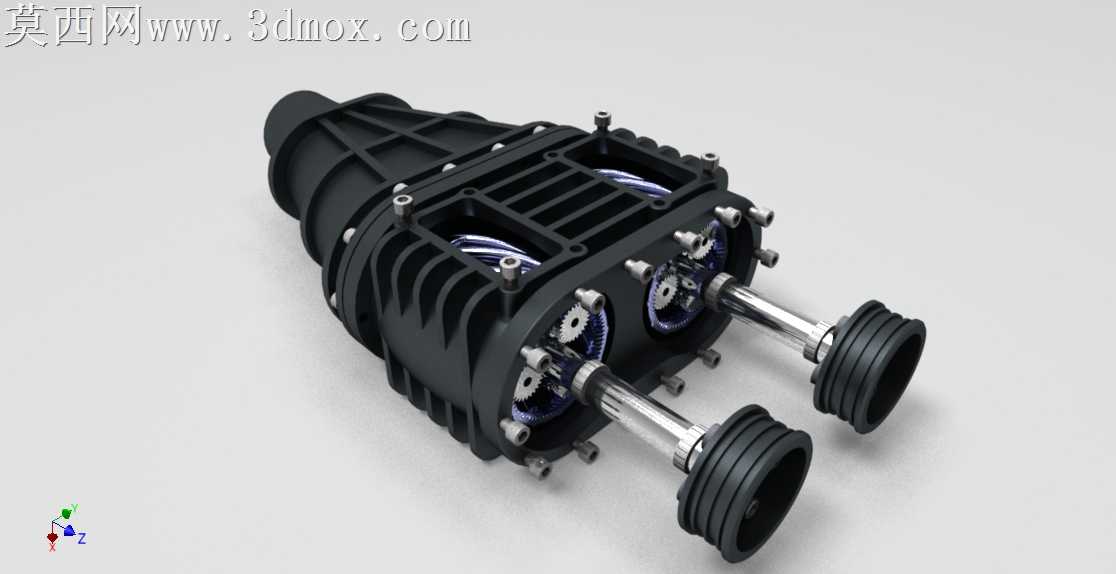

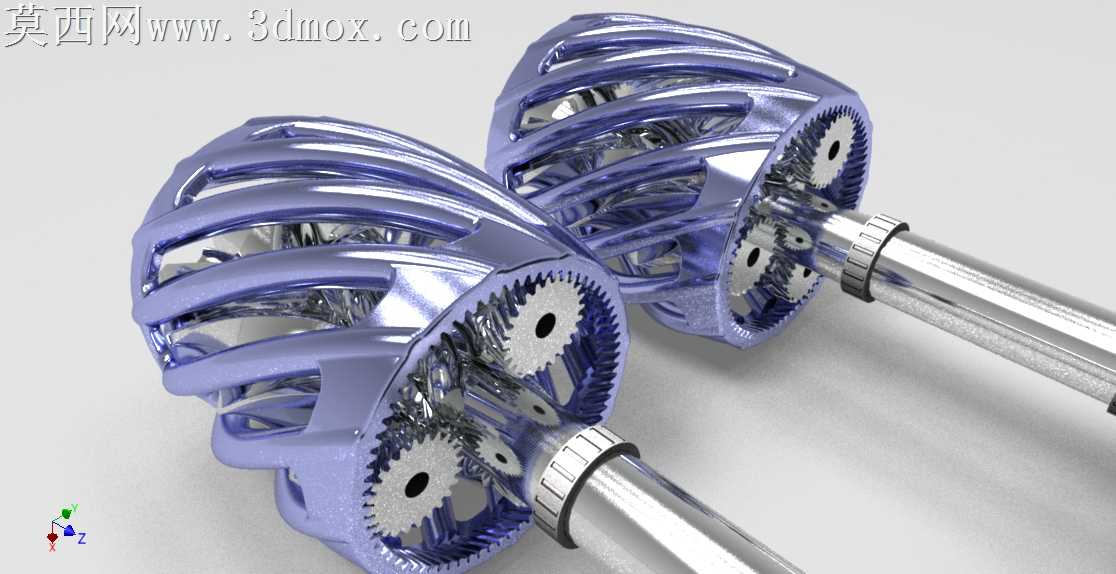

本作品为面向传统内燃机设计的双旋转增压概念装置，采用三维建模软件完成全参数化结构搭建，整体围绕双压缩旋转系统的核心功能逻辑展开布局。建模阶段首先完成核心增压腔体的基础轮廓构建，对双涡旋压缩叶轮的曲面造型做了连续曲率优化，保证叶片型线符合流体增压的气动走向，叶轮与传动轴的配合结构做了同轴度约束，避免旋转工况下的干涉问题。装置上部设置双进气通道结构，采用圆柱形通腔搭配双圆形进气口的设计，进气腔与下部增压主体通过金属支架与燃油管路结构连接，管路走向沿支架排布做了贴合固定，还原真实内燃机增压系统的管路布局逻辑。主体外壳部分采用分段式结构设计，下半部分壳体做了剖视展示处理，可直观呈现内部叶轮、传动轴、传动带轮的装配关系，带轮结构采用多槽楔形造型，匹配皮带传动的啮合需求，保证动力传输的稳定性。渲染阶段采用工作室级光照环境，对不同部件赋予差异化材质：上部进气腔采用磨砂金属材质，呈现亚光银质金属质感；内部传动管路采用亮面黄铜材质，突出管路的金属光泽与走向；外壳剖视部分的内壁采用暖橙色耐高温涂层材质，区分内部腔体与外部壳体；传动叶轮采用高抛光金属材质，还原高速旋转部件的精密金属质感；外部壳体采用黑色工程塑料加细微磨砂纹理，兼顾工业部件的耐磨属性与视觉层次感。设计过程中针对传统点火系统内燃机的适配性做了结构预留，整体安装位、传动接口均匹配传统内燃机的布局逻辑，双旋转压缩风扇的结构可实现更高效率的进气压缩，提升内燃机的进气充量。模型同时完成了多格式的结构导出，可直接用于结构验证、原理展示与教学演示，虽然为概念设计阶段的作品，但核心结构的装配关系、运动逻辑均做了完整约束，可实现旋转运动的仿真模拟，直观展现双旋转增压的工作过程，为后续的结构优化与实体试制提供完整的三维数字基础。
