概念燃气轮机发动机结构设计方案

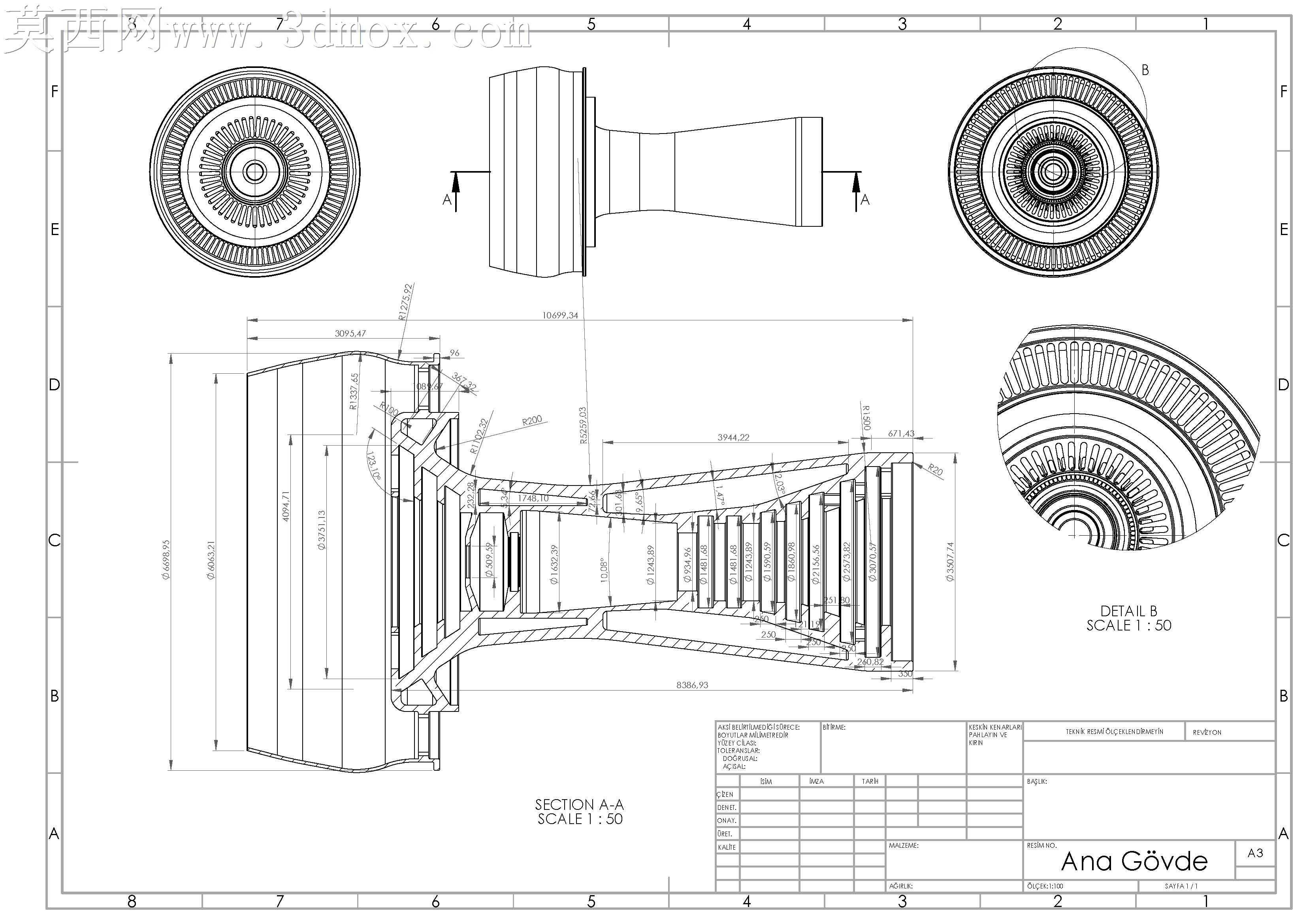

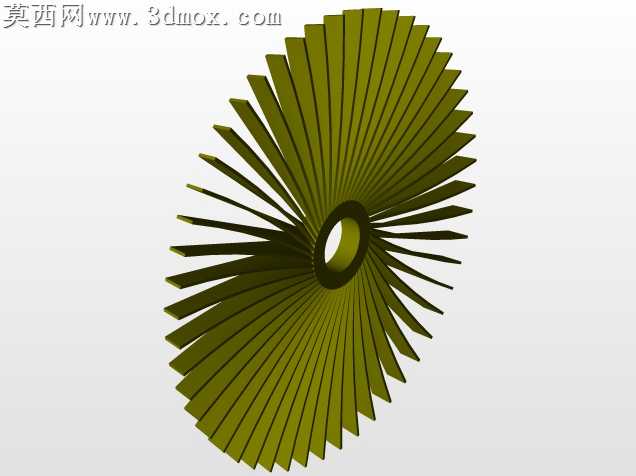

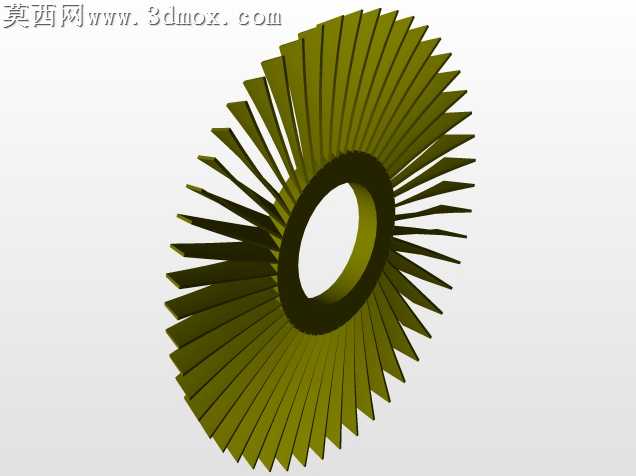

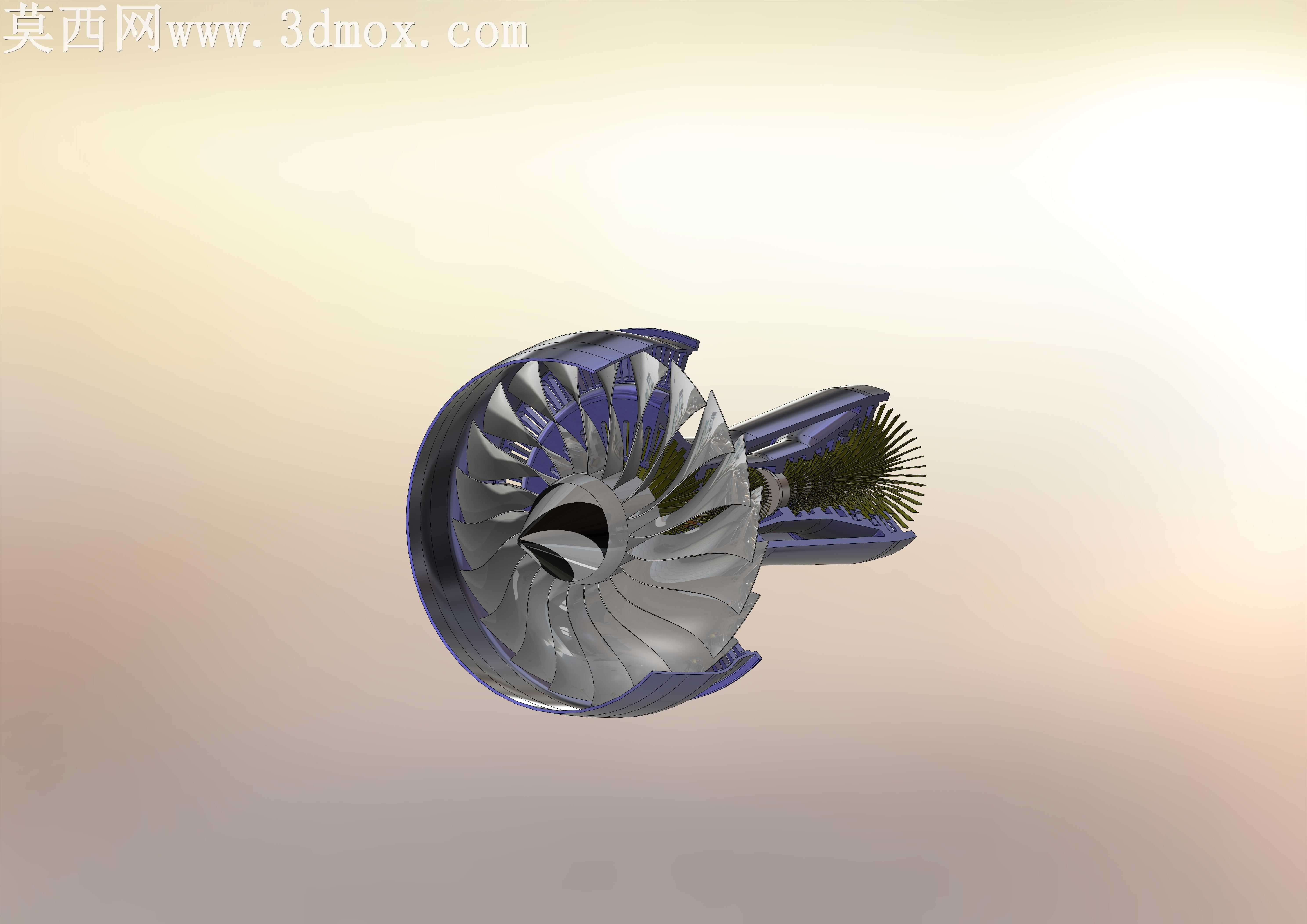

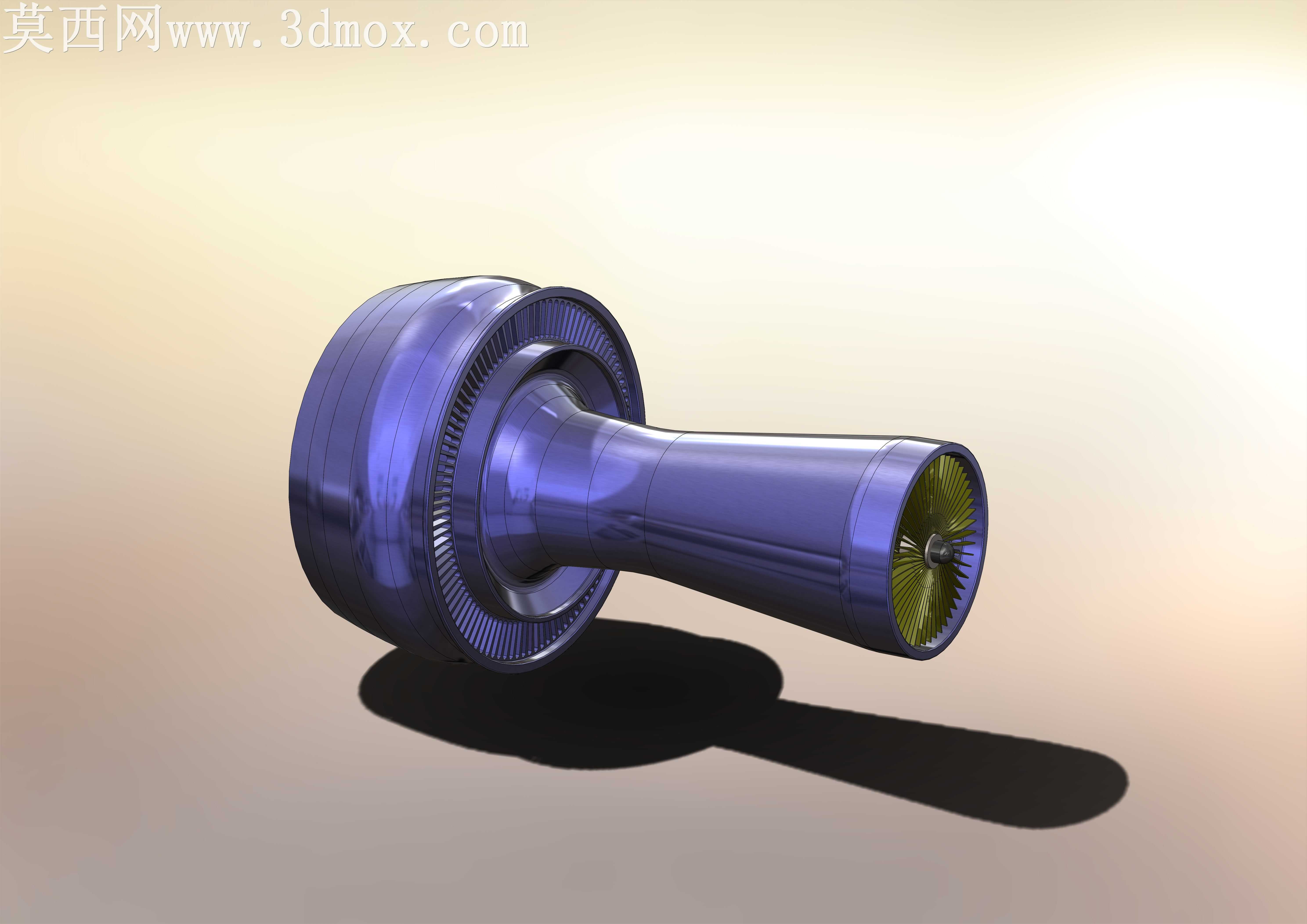

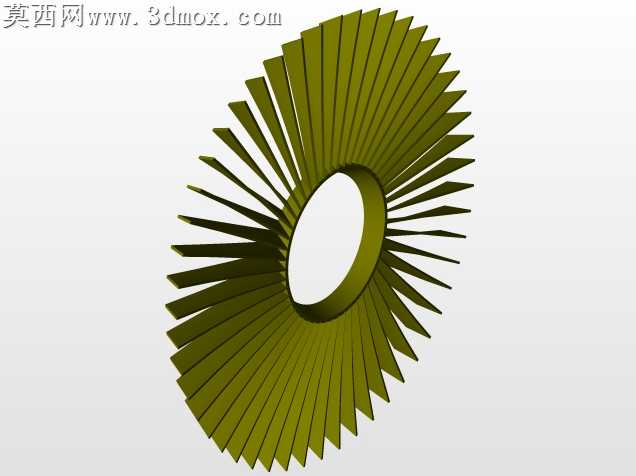

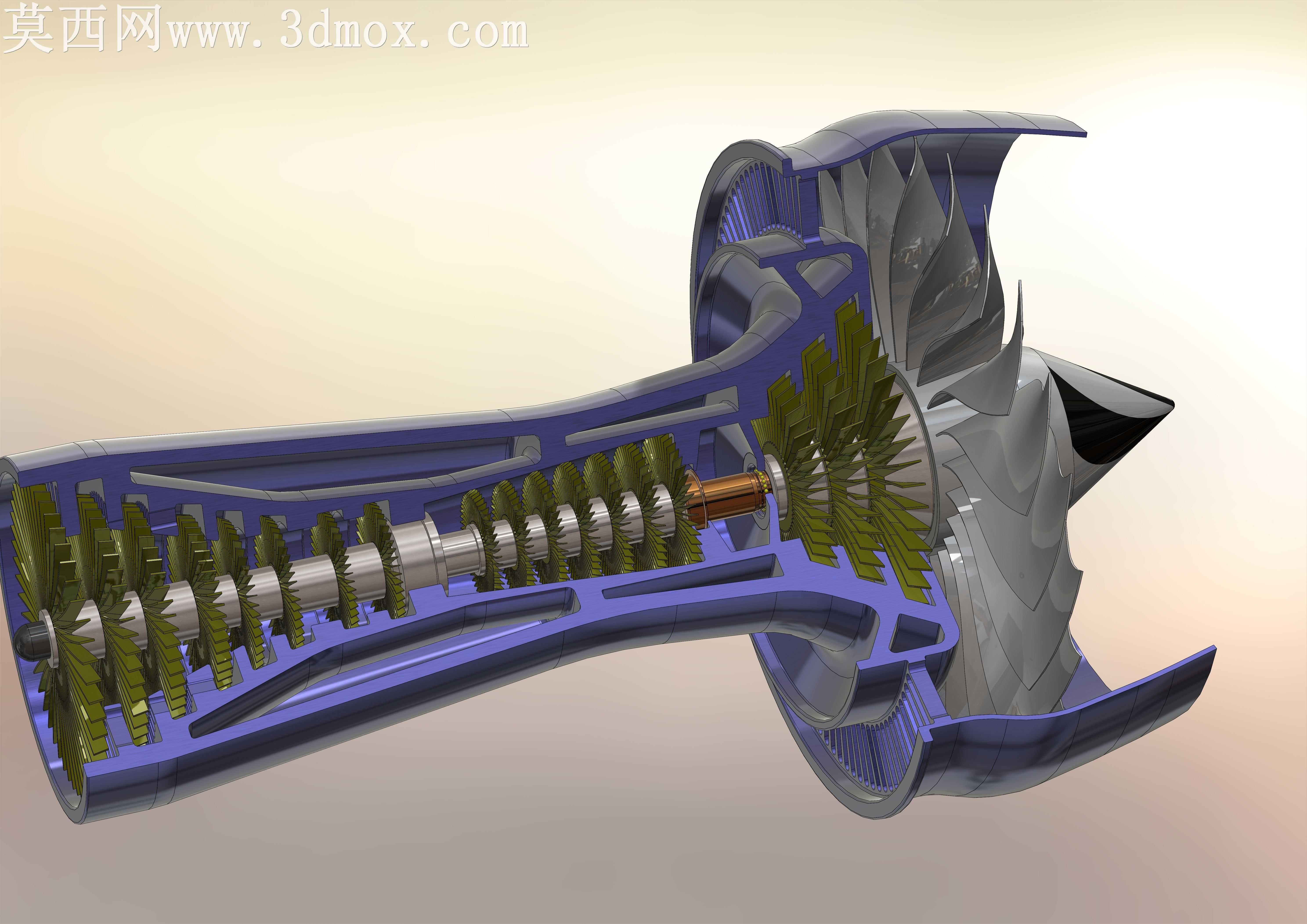

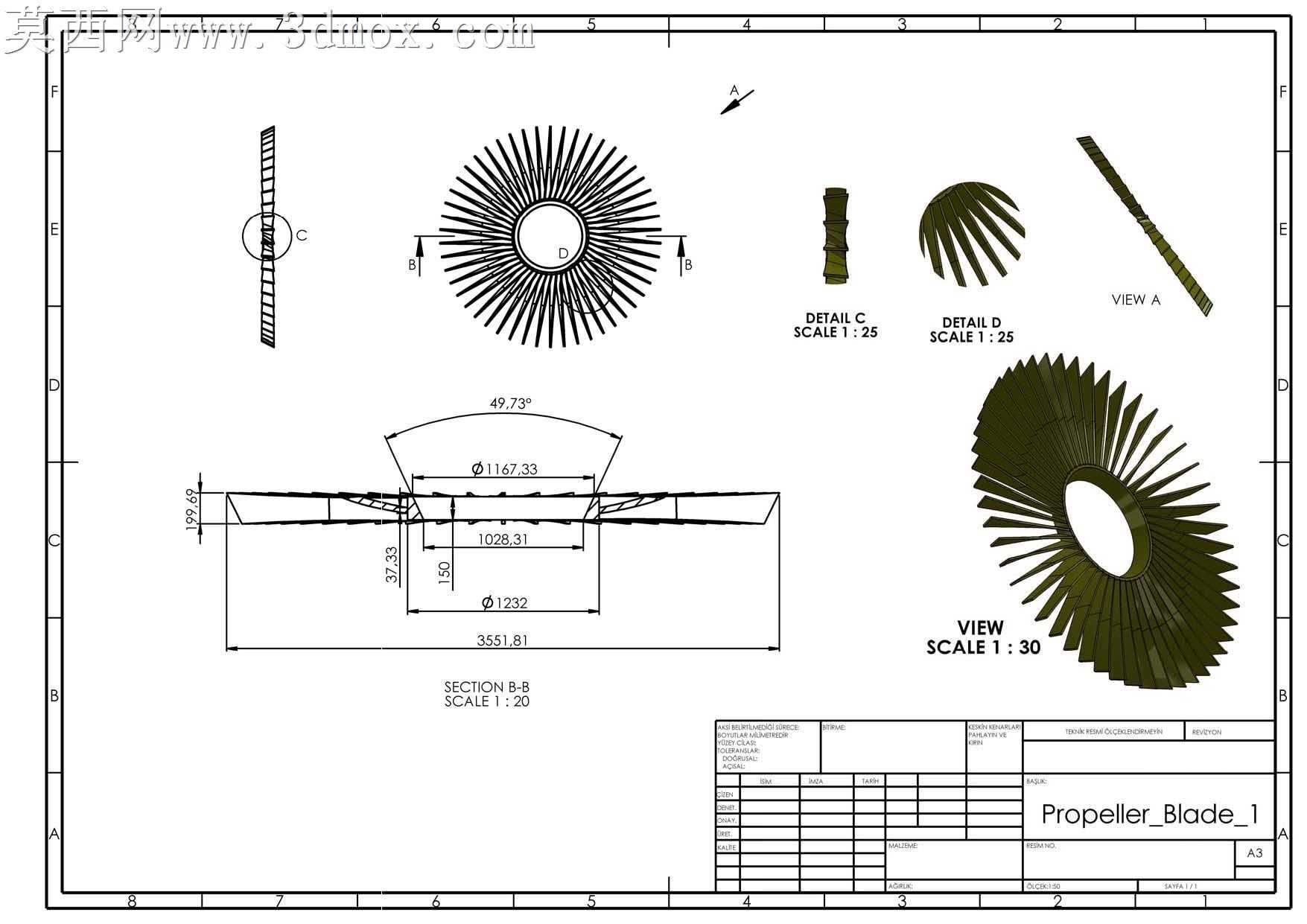

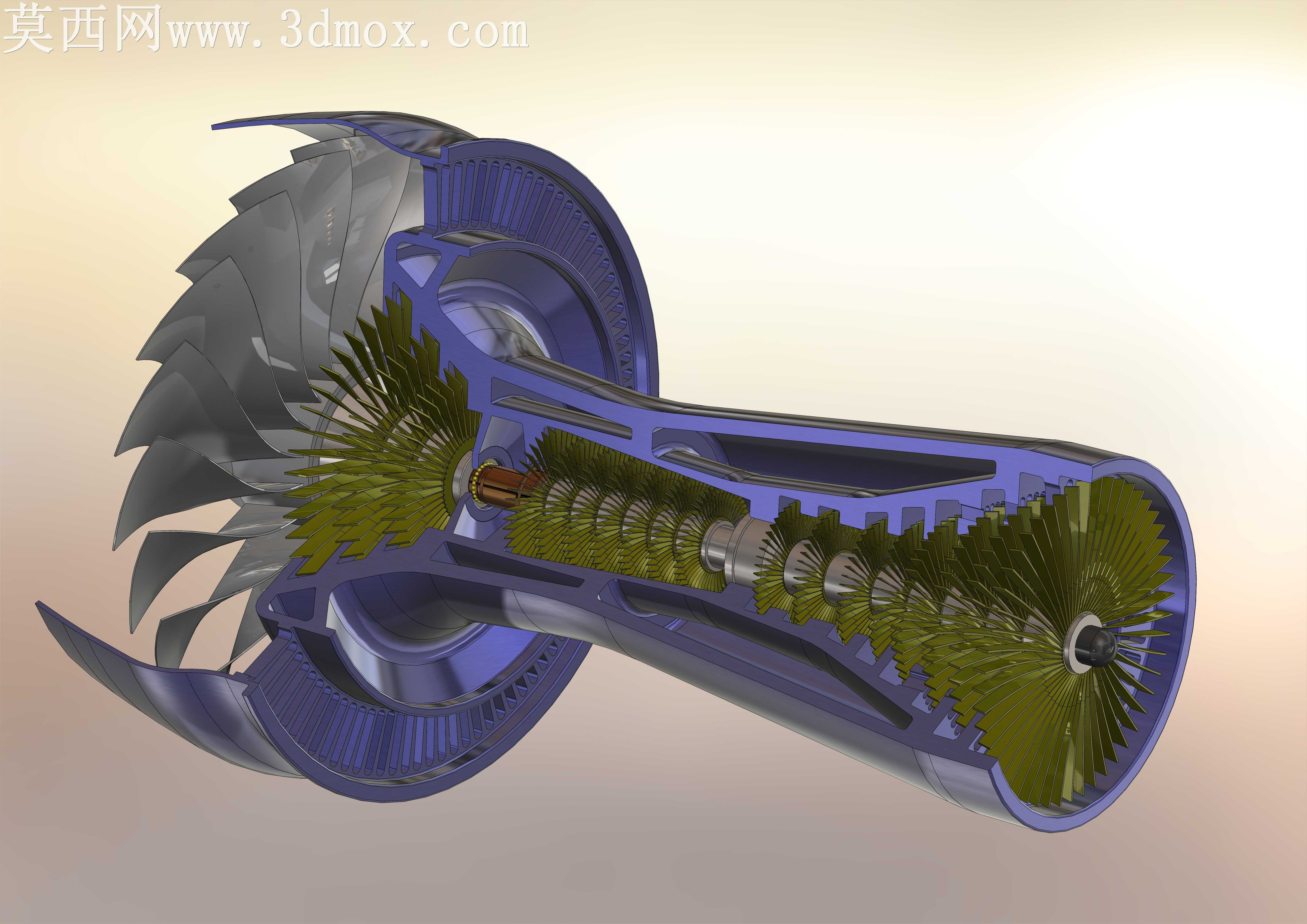

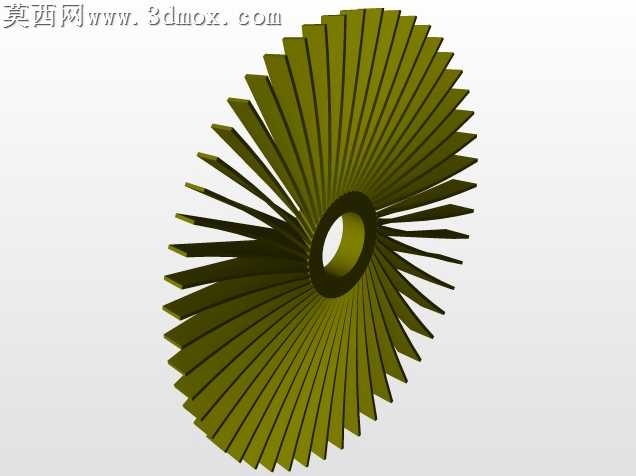

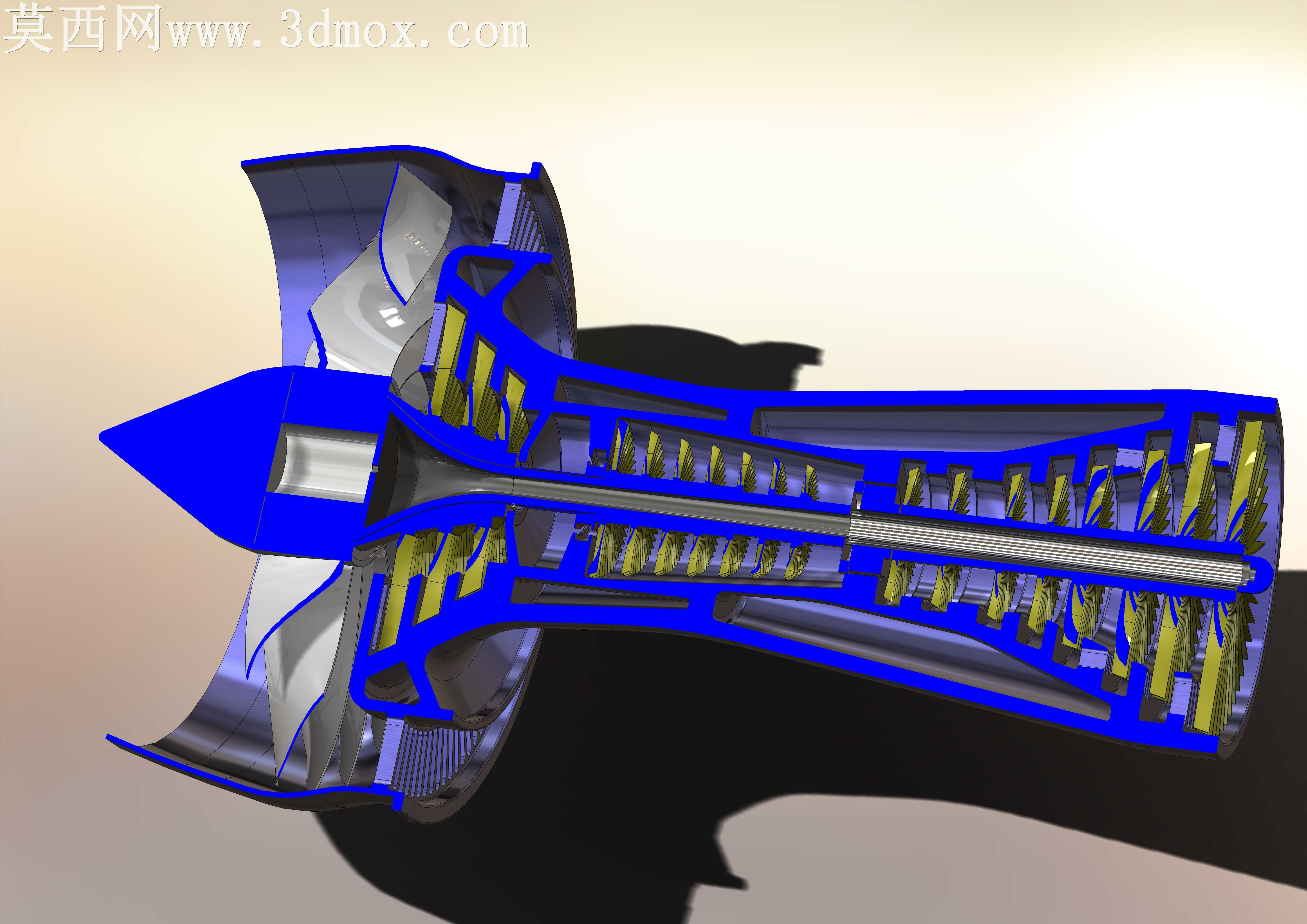

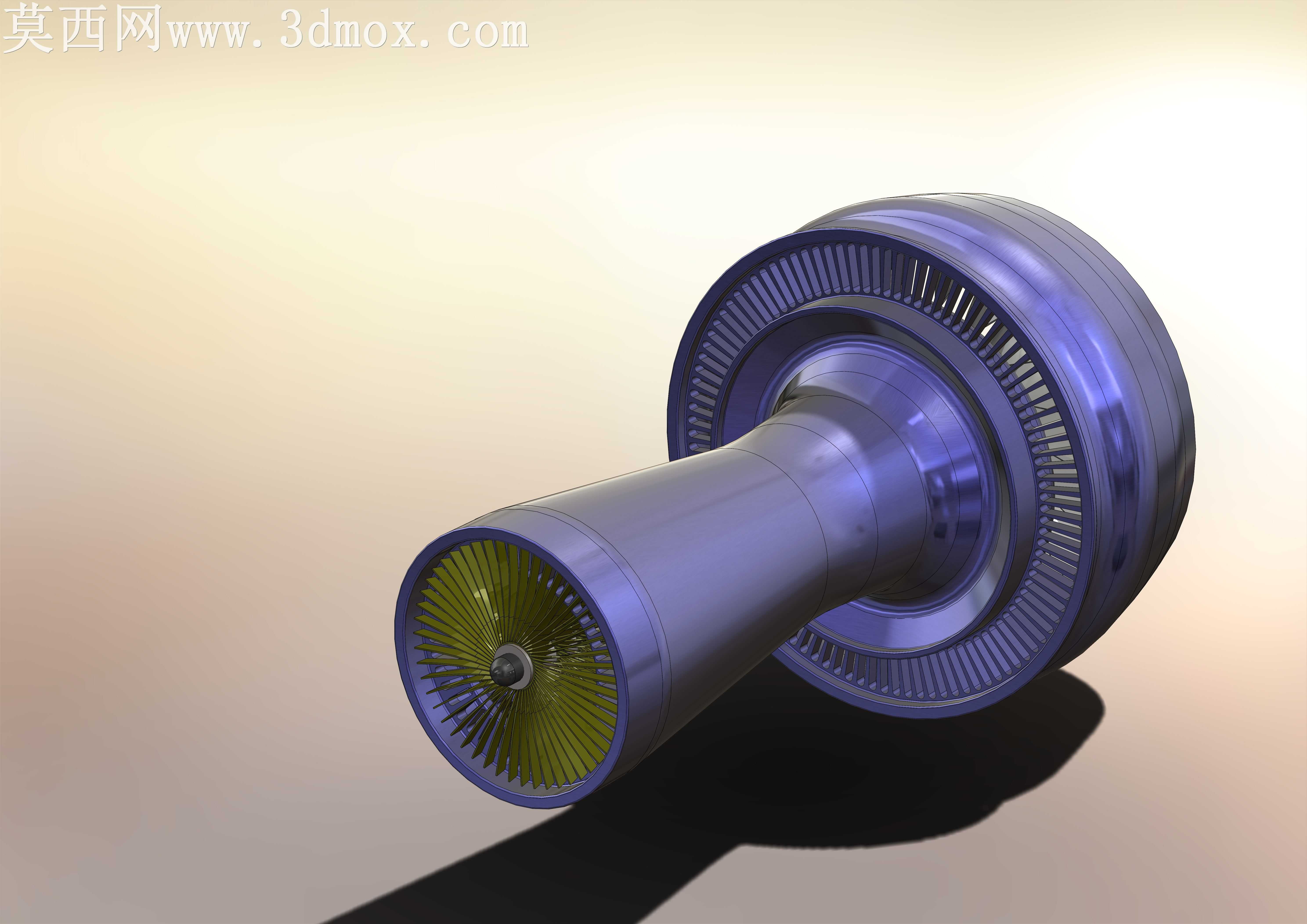

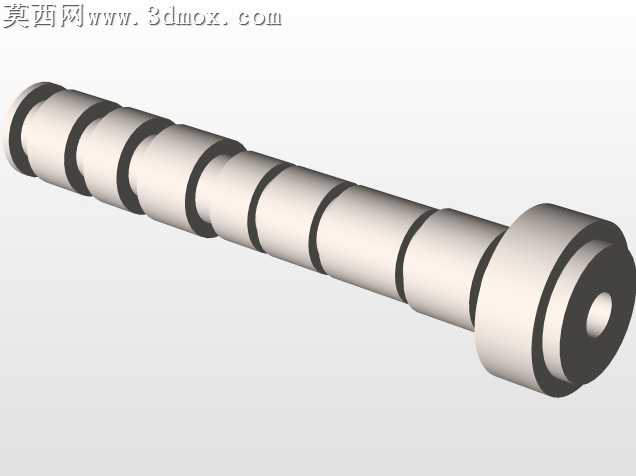

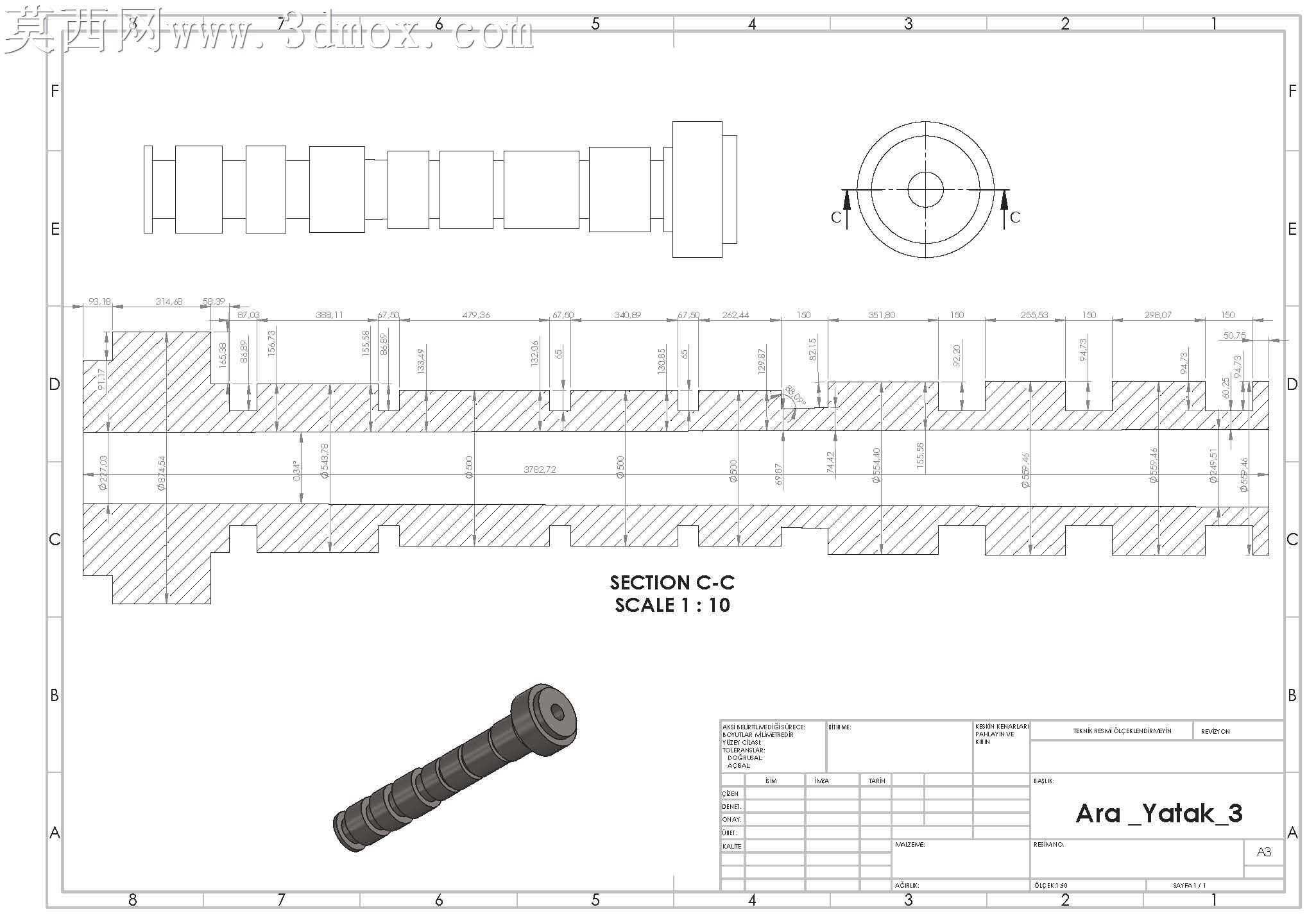

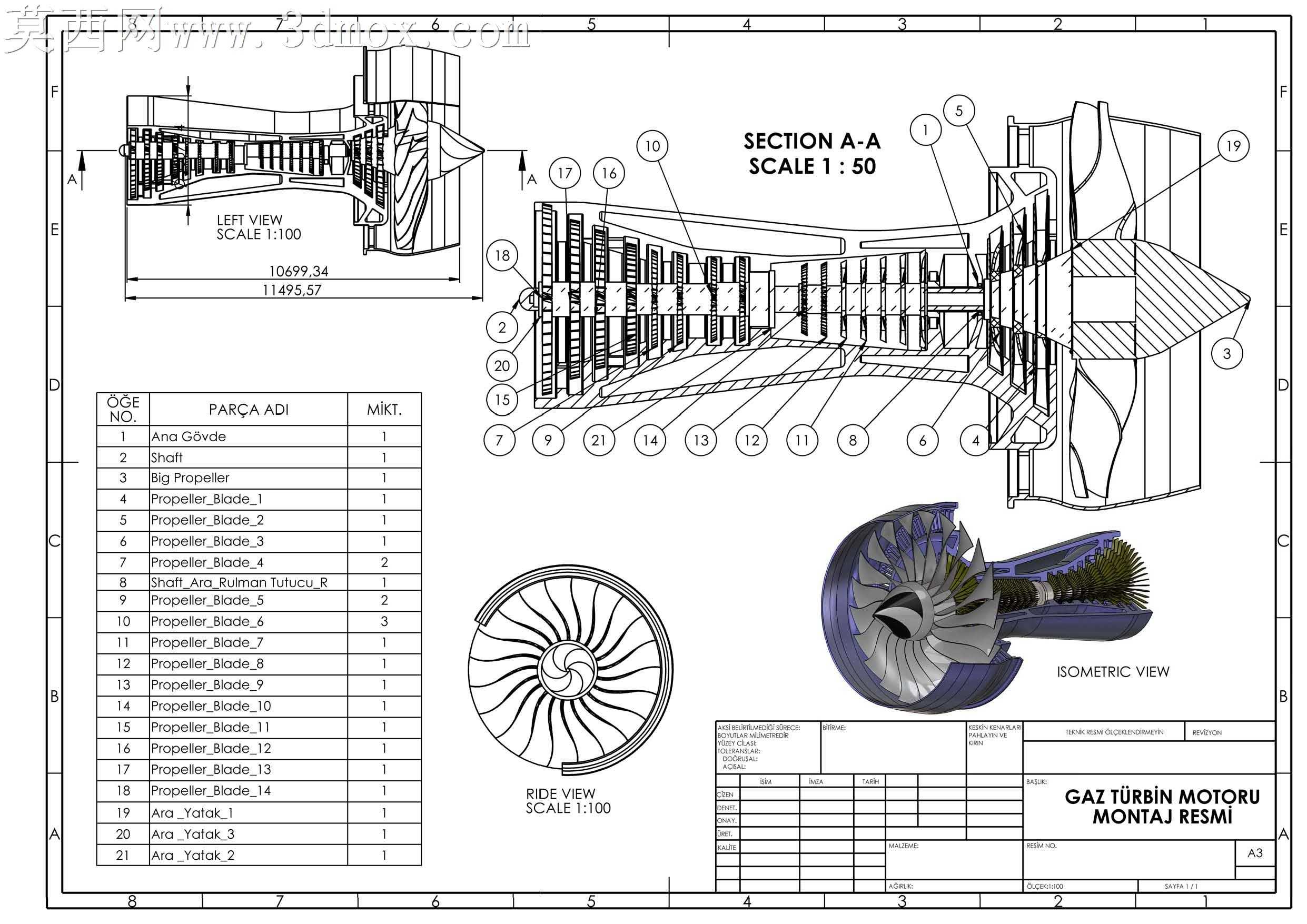

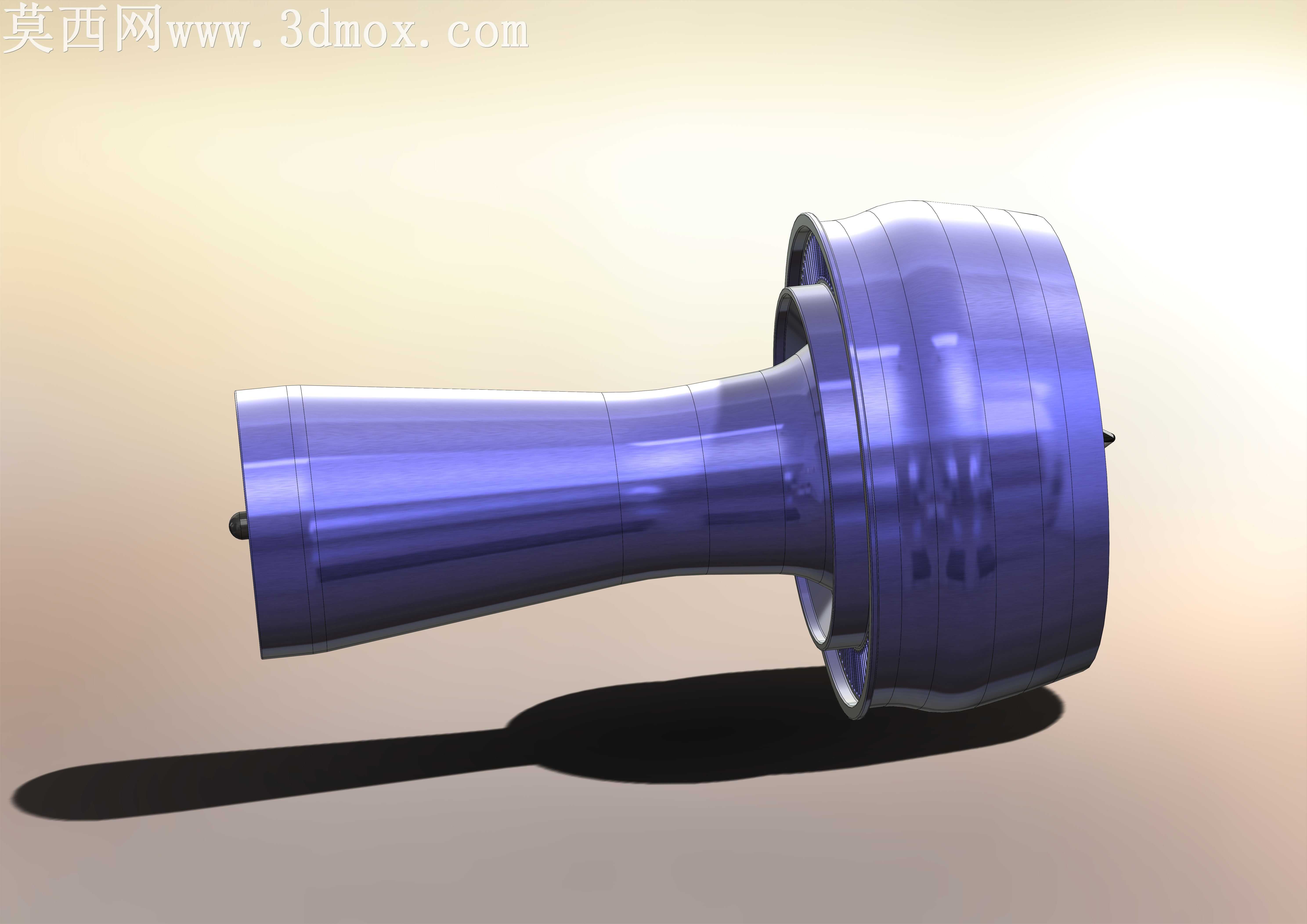

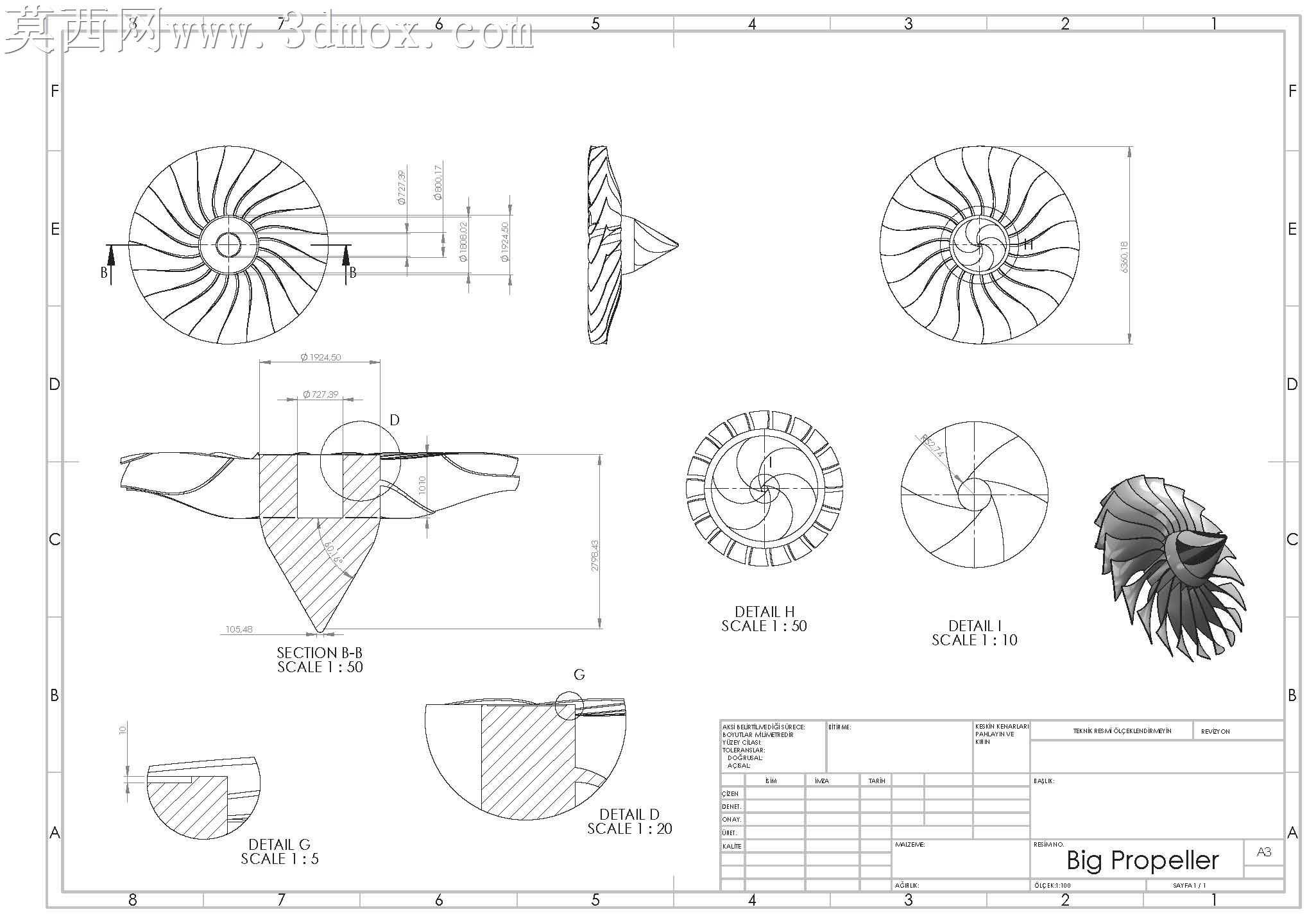

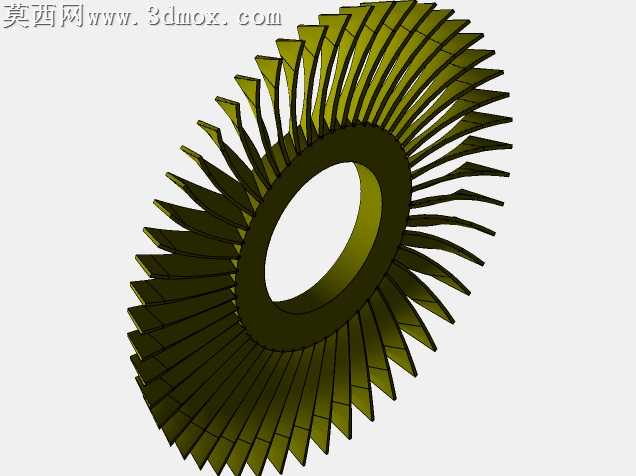

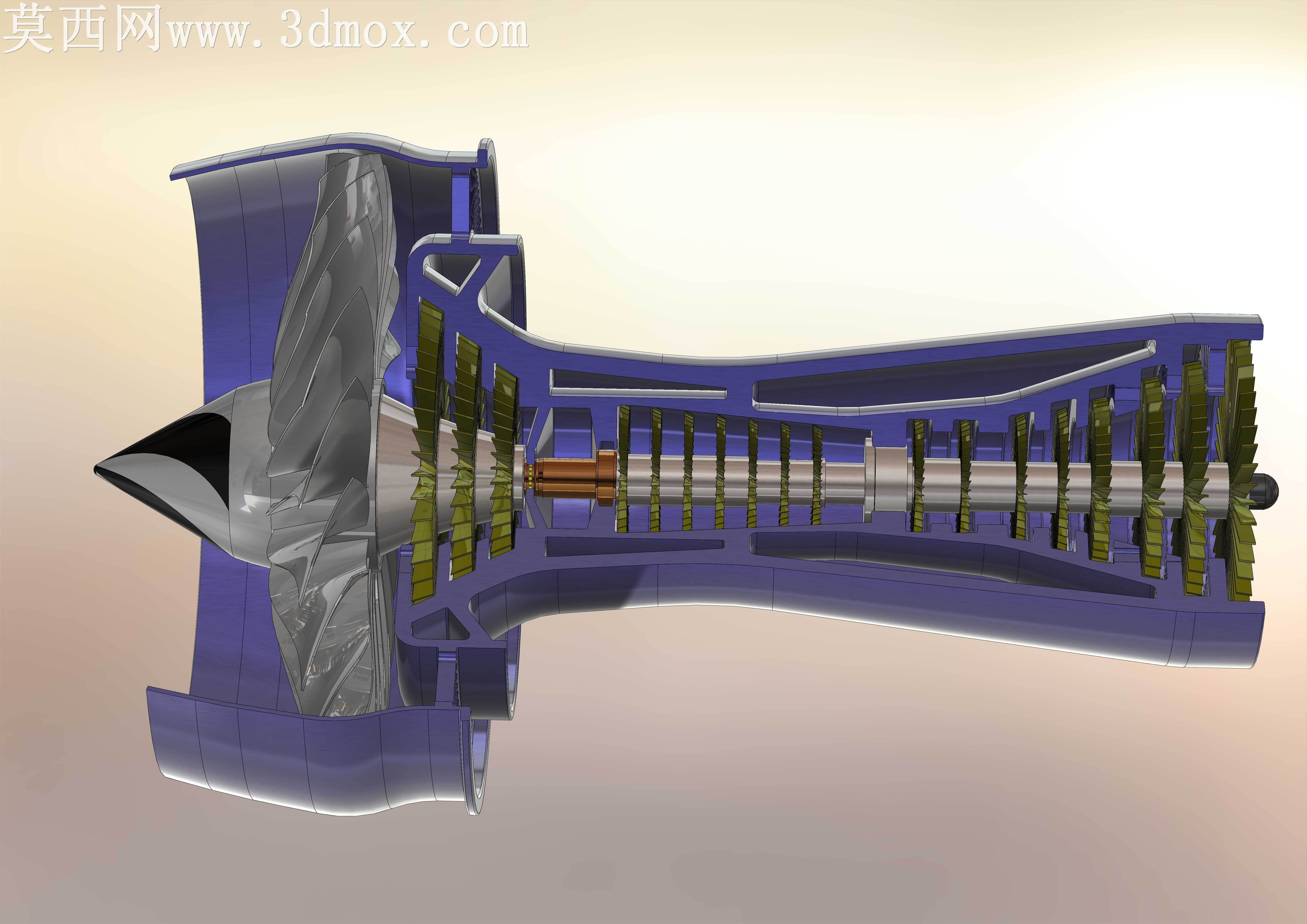

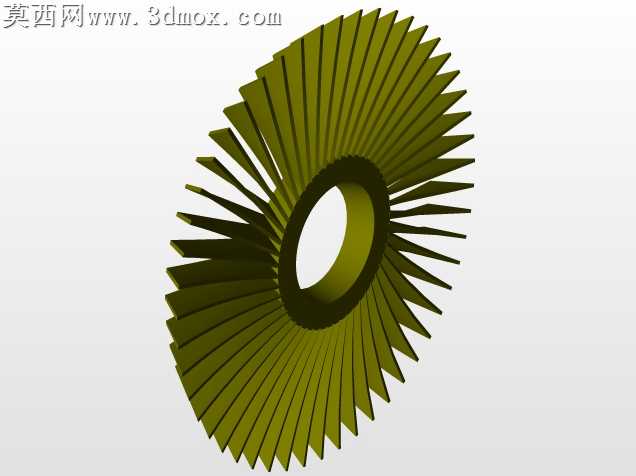

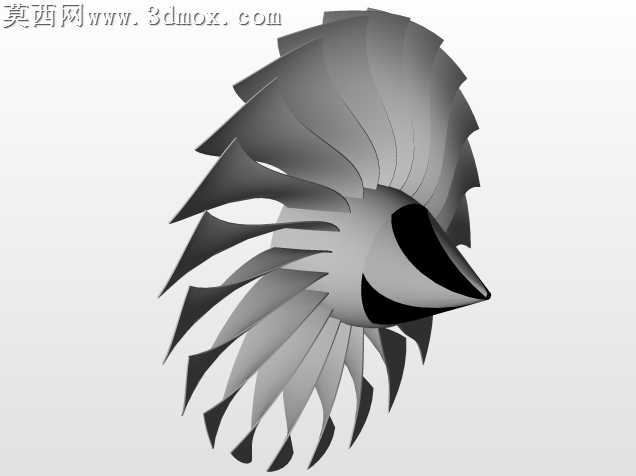

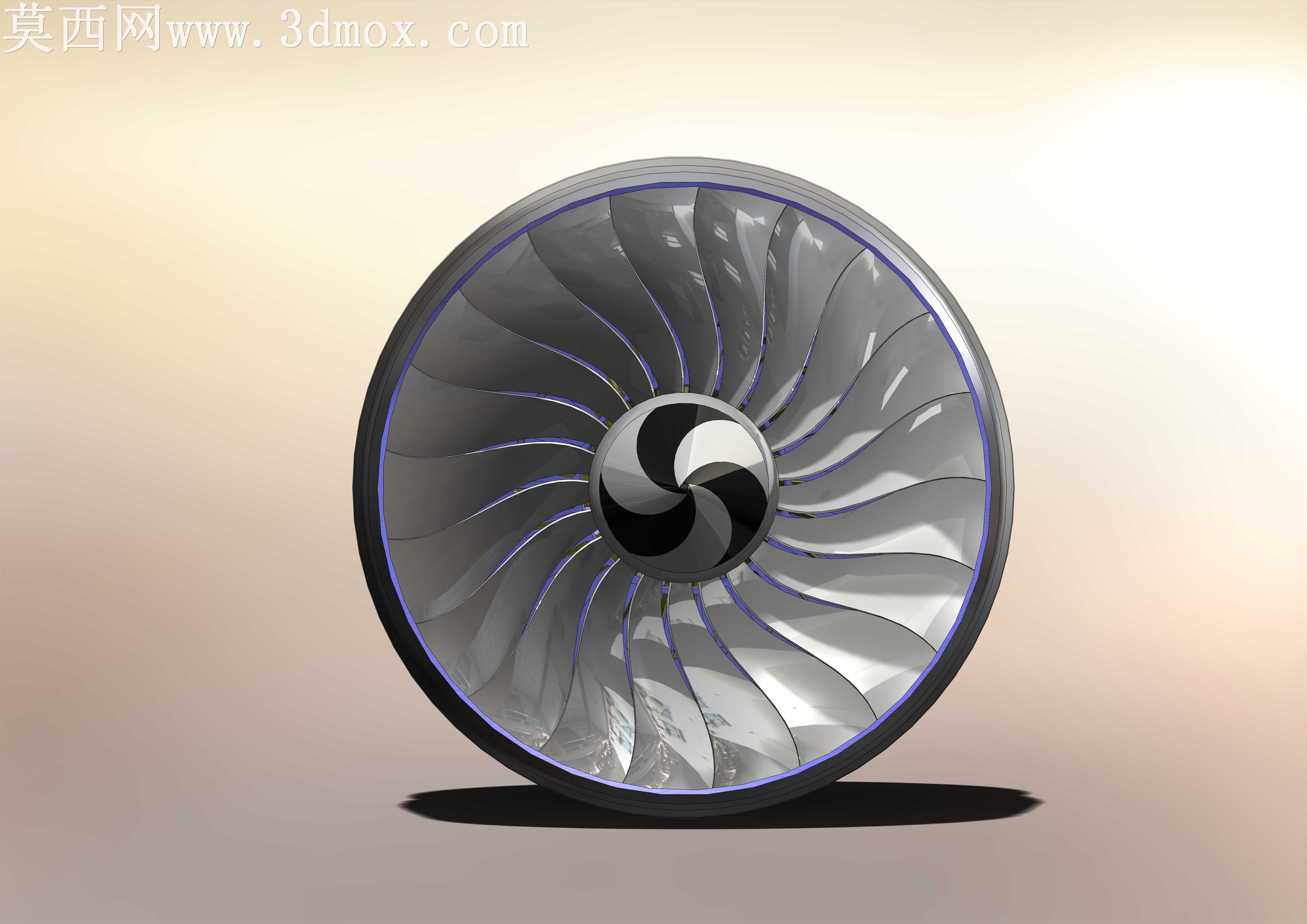

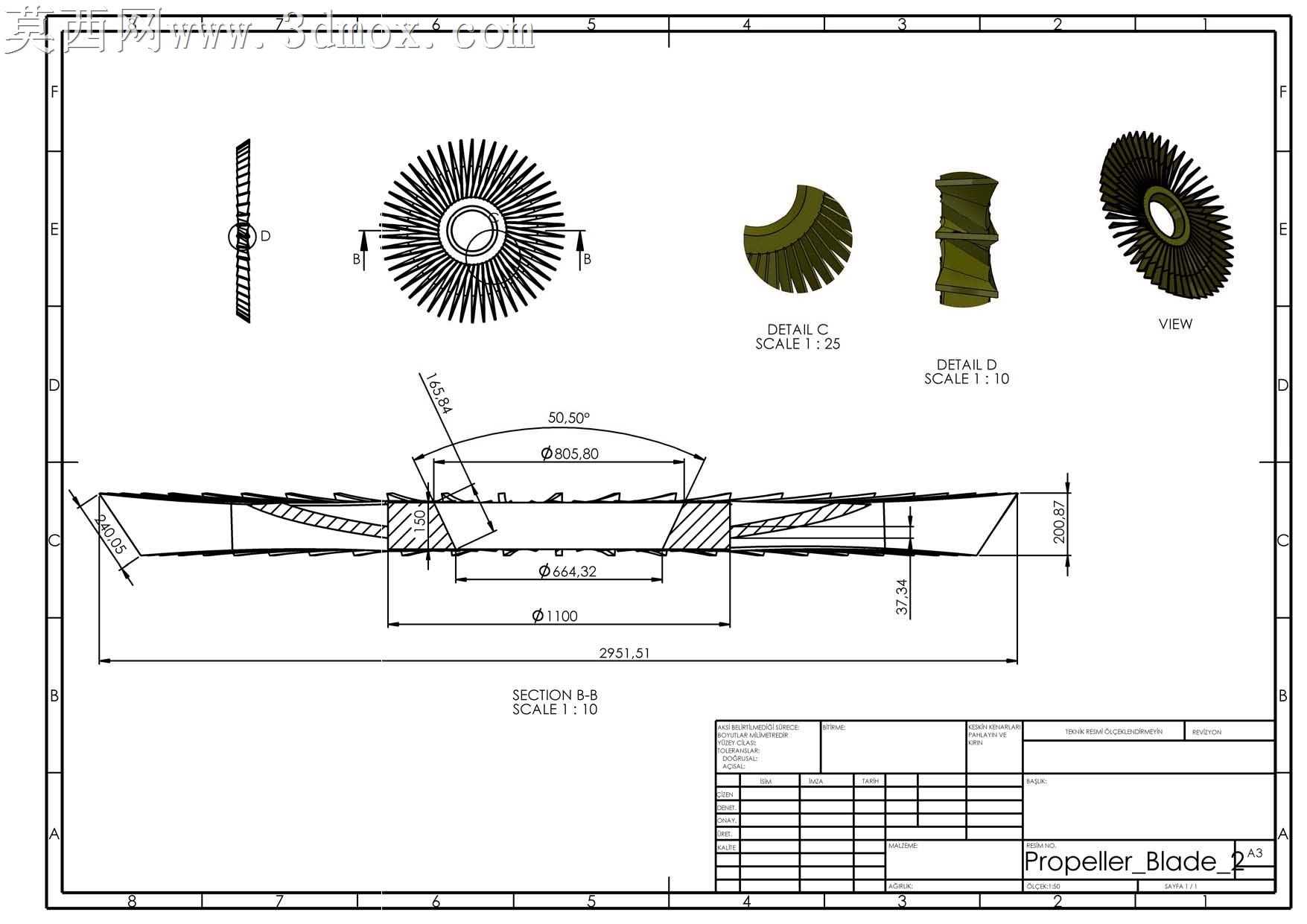

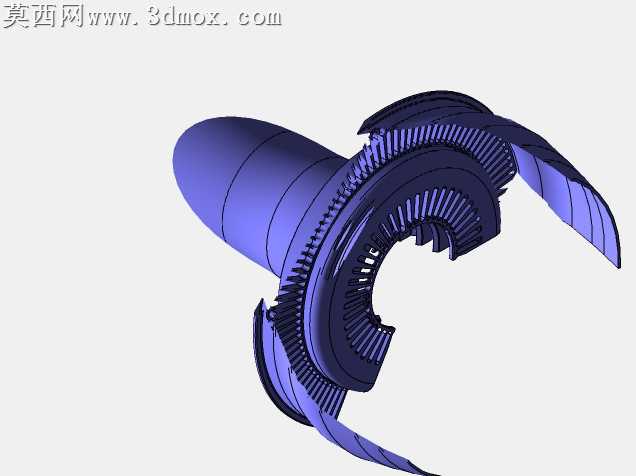

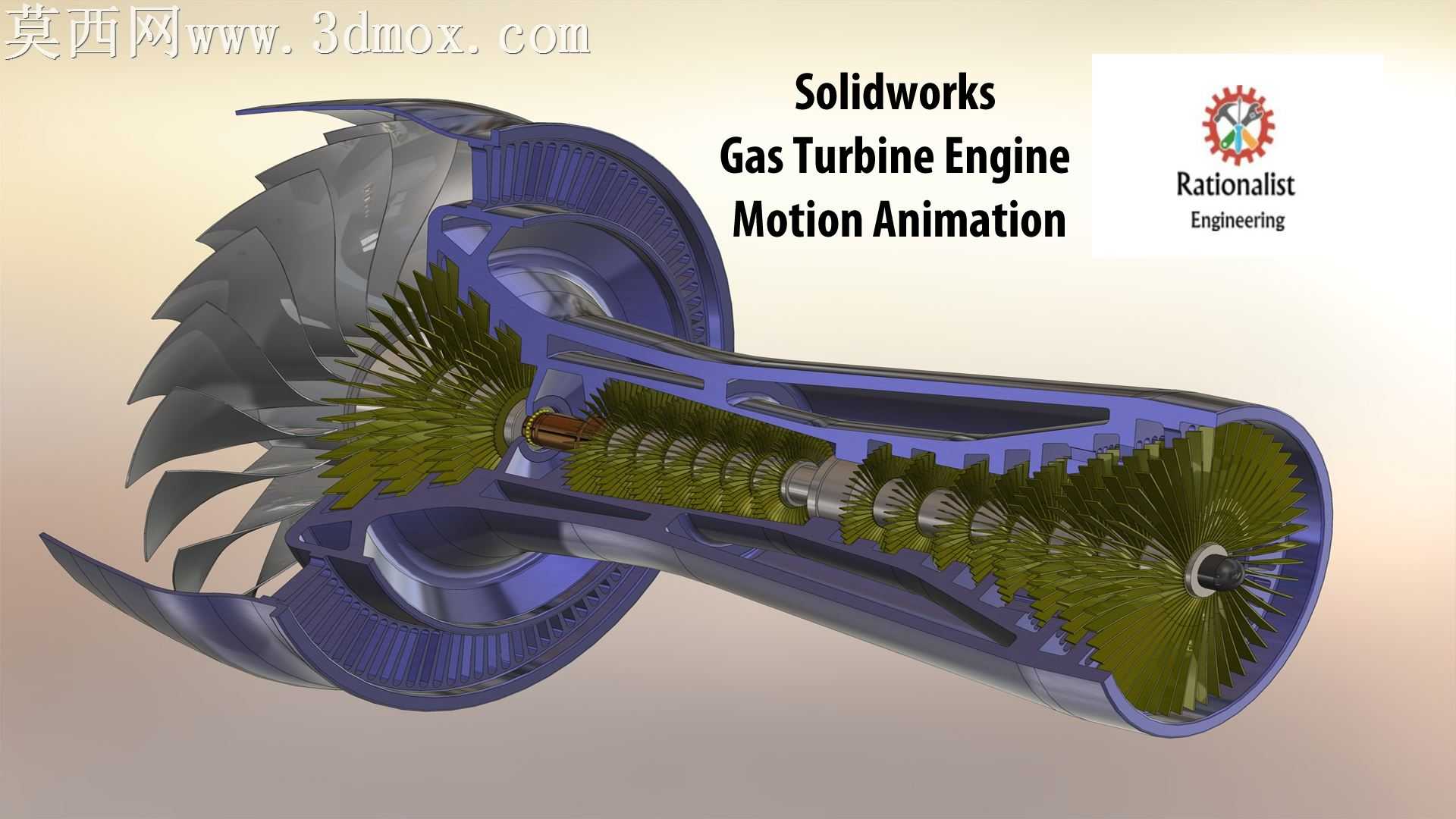

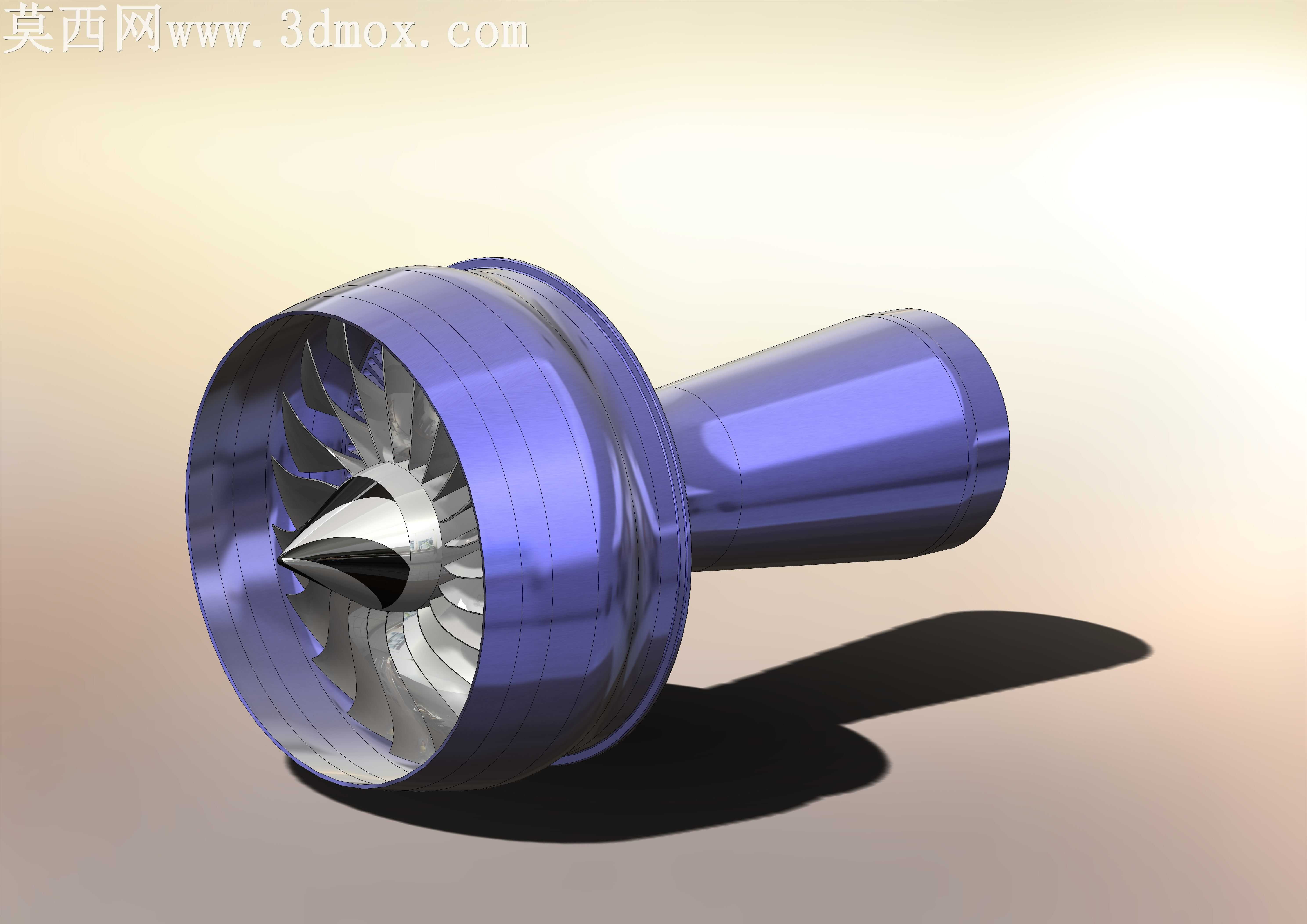

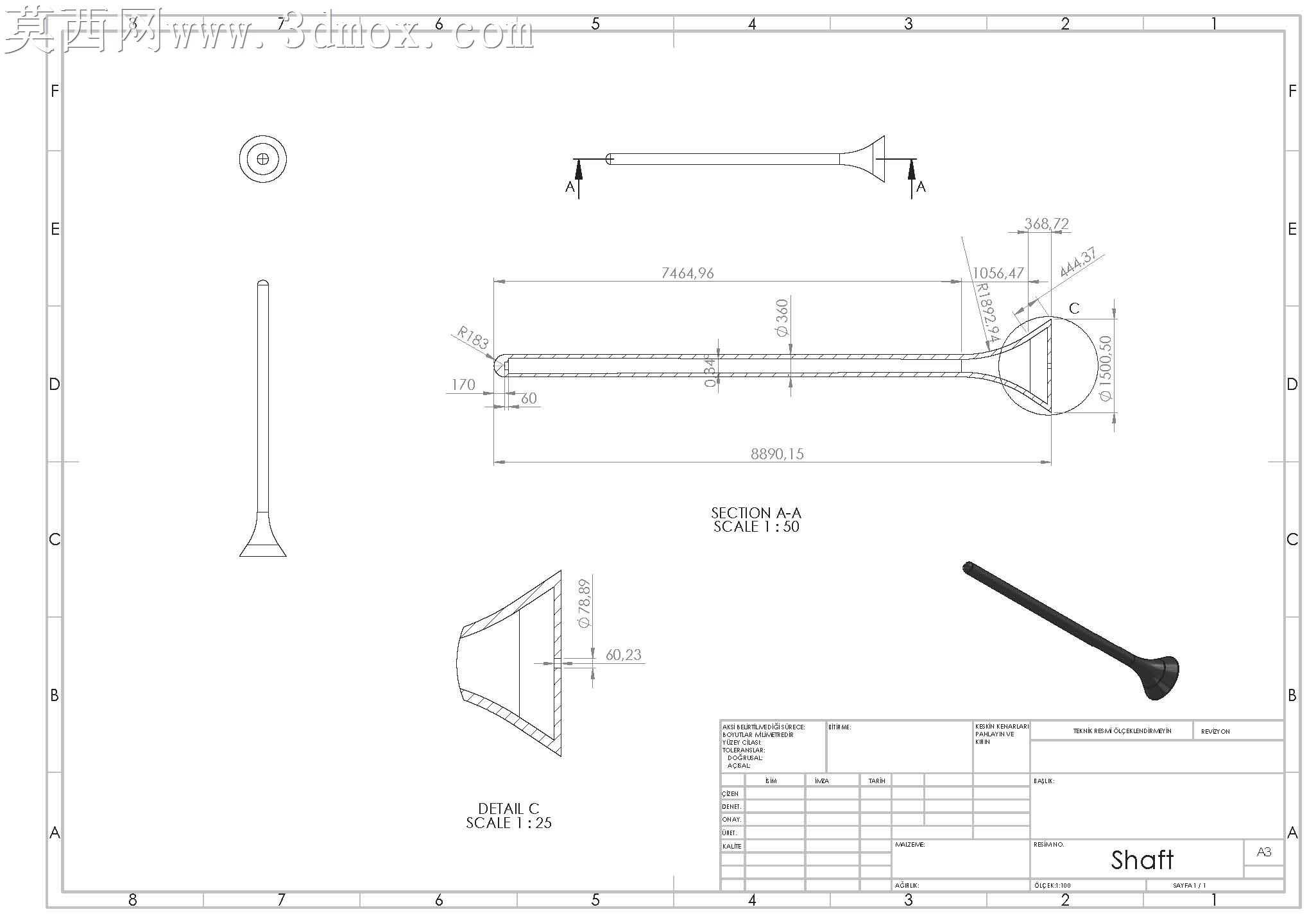

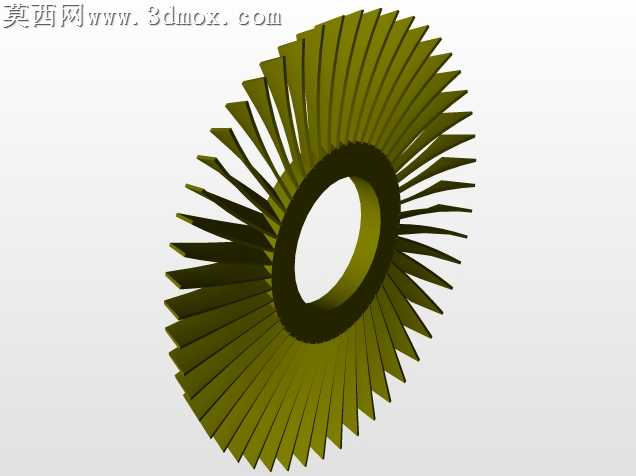

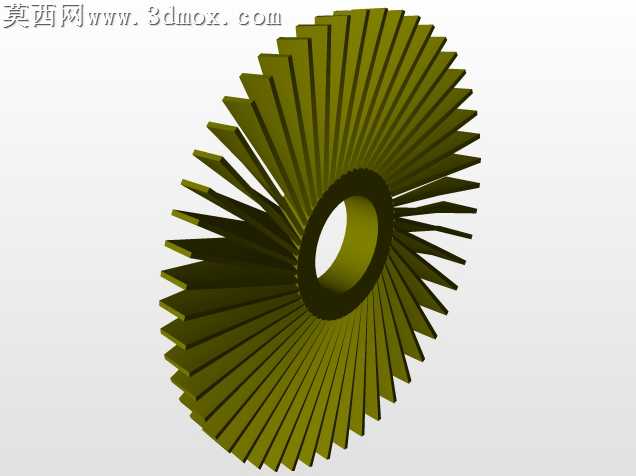

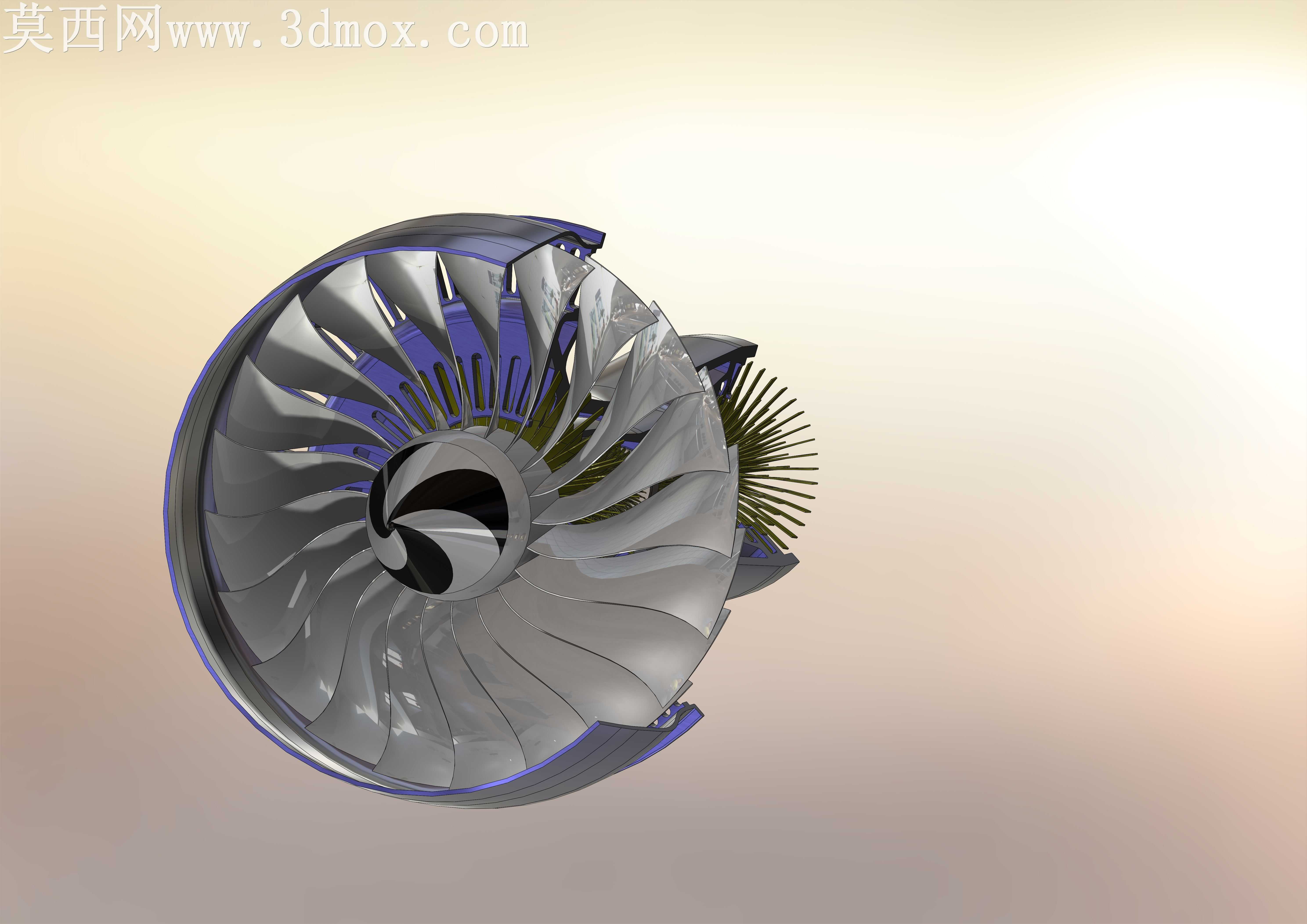

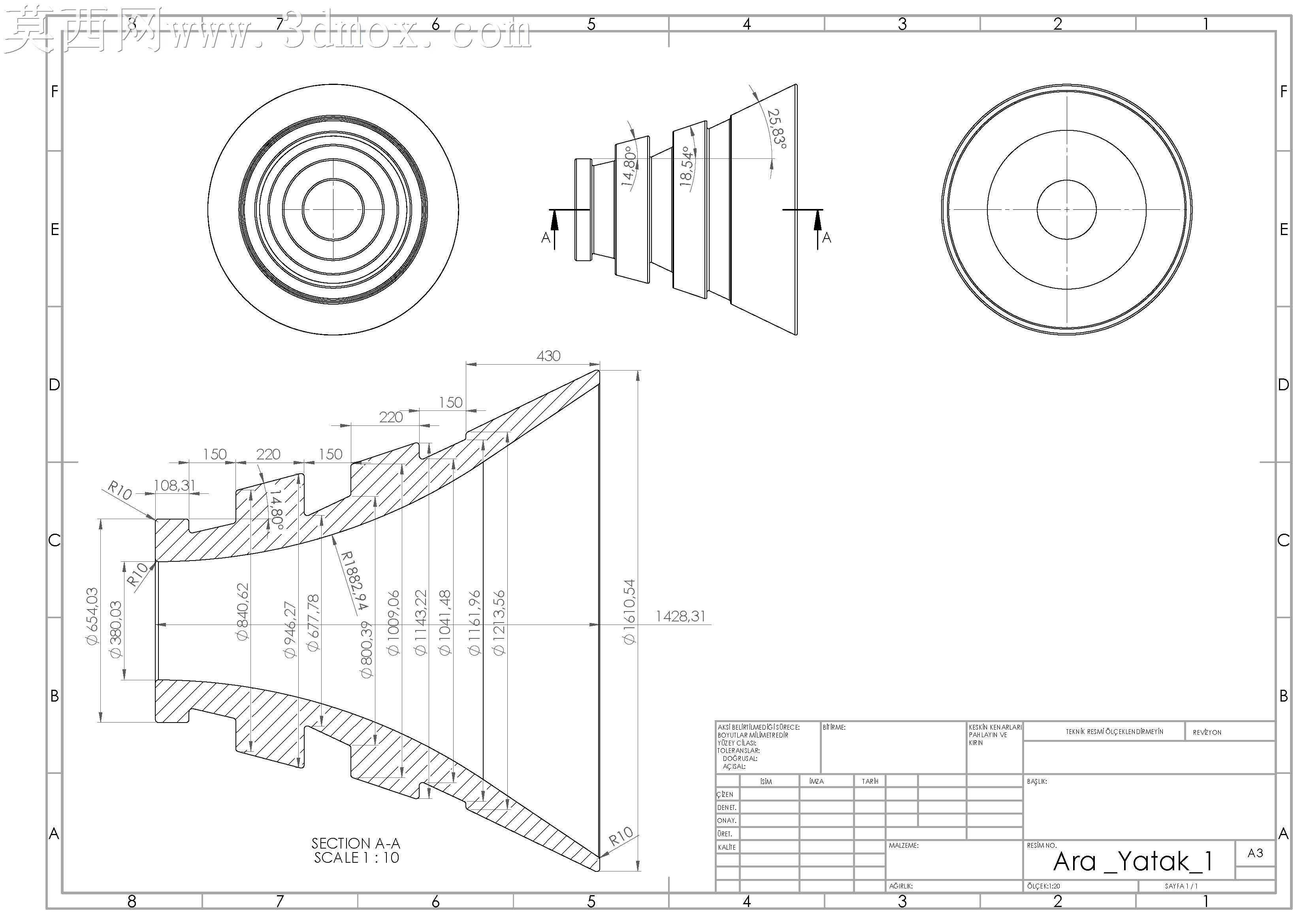

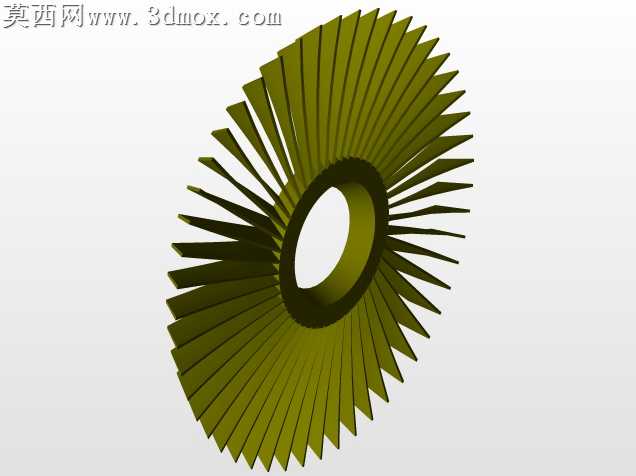

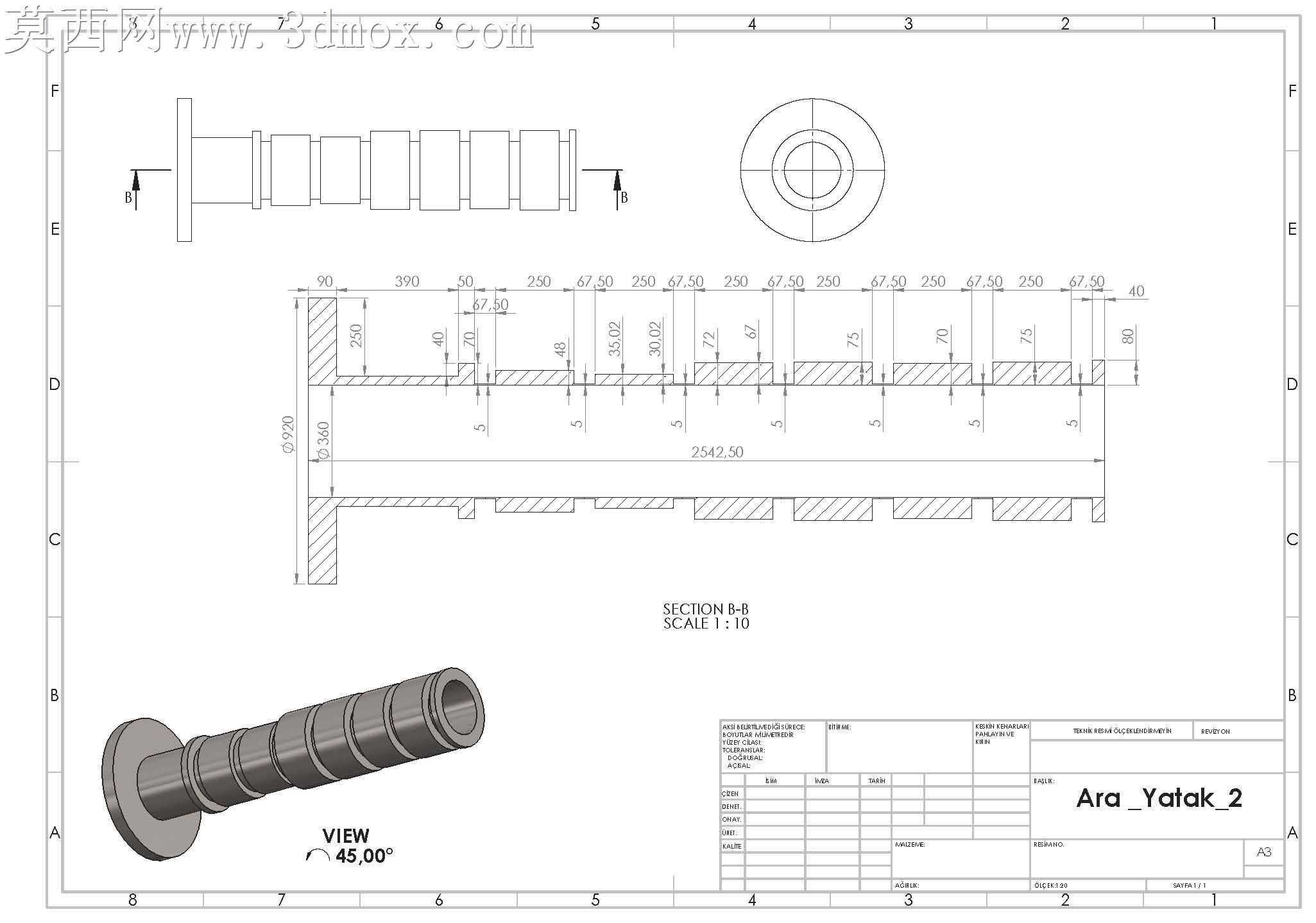

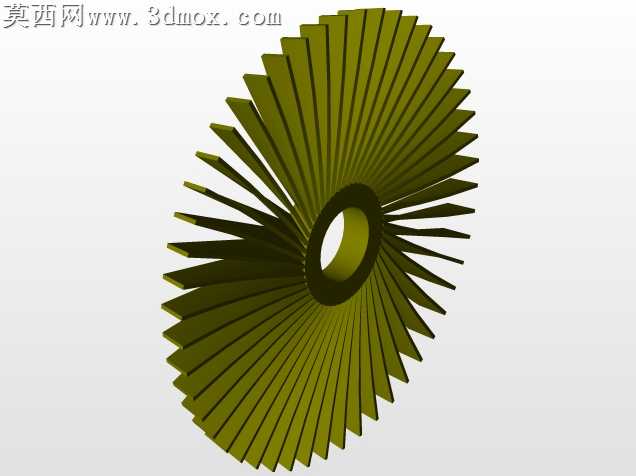

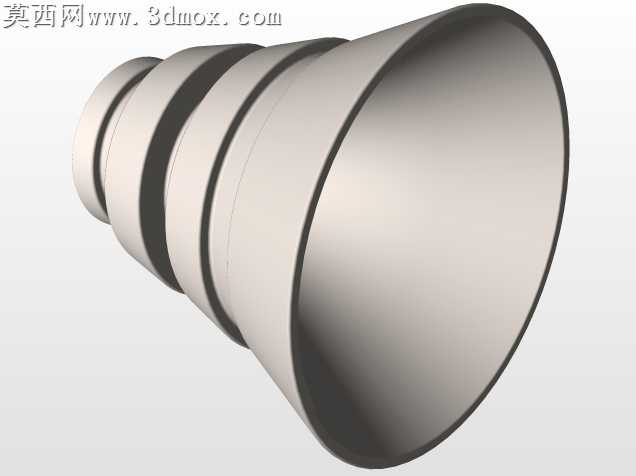

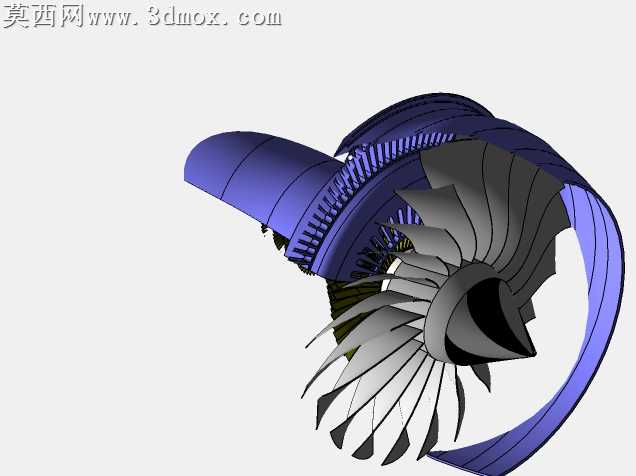

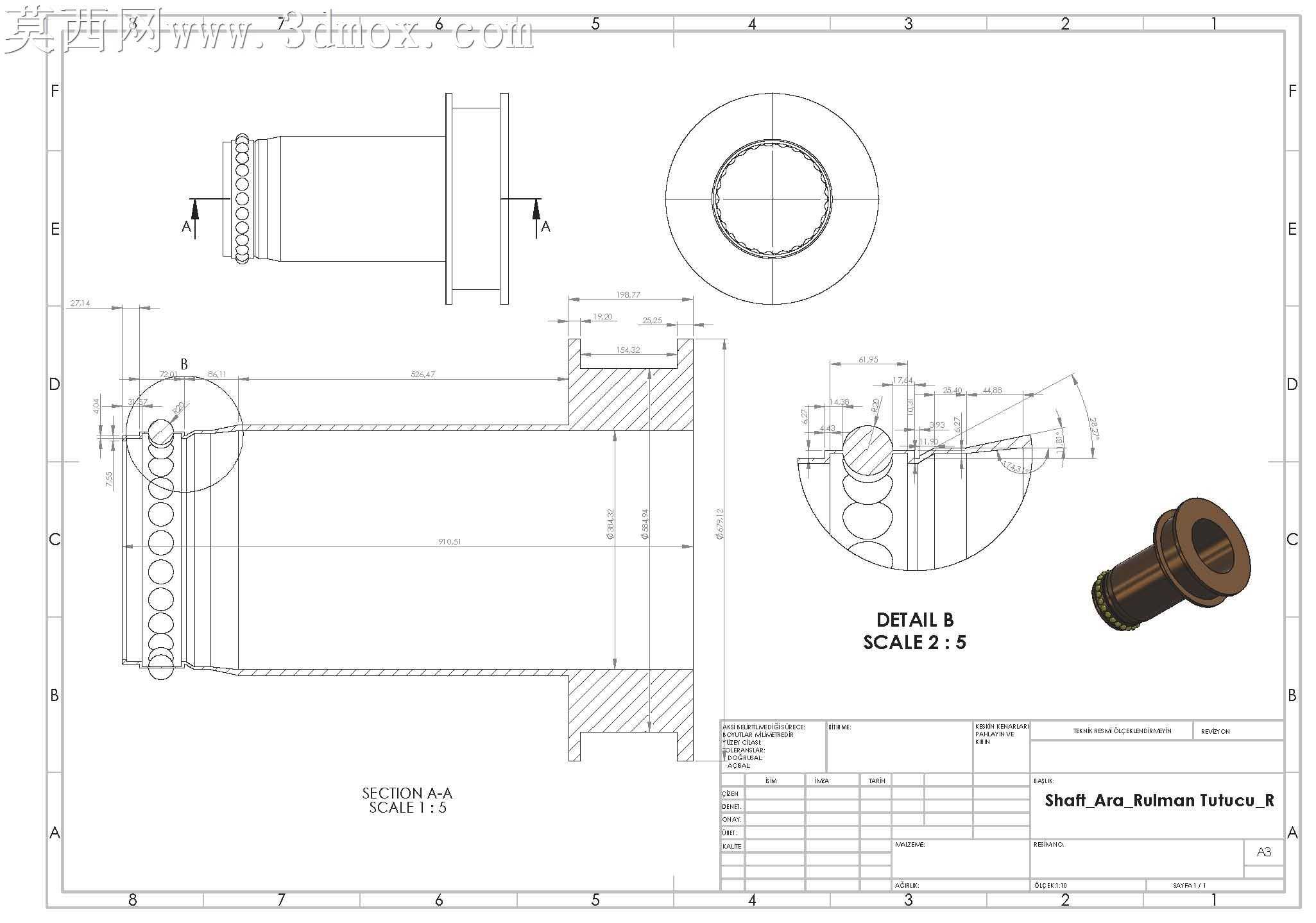

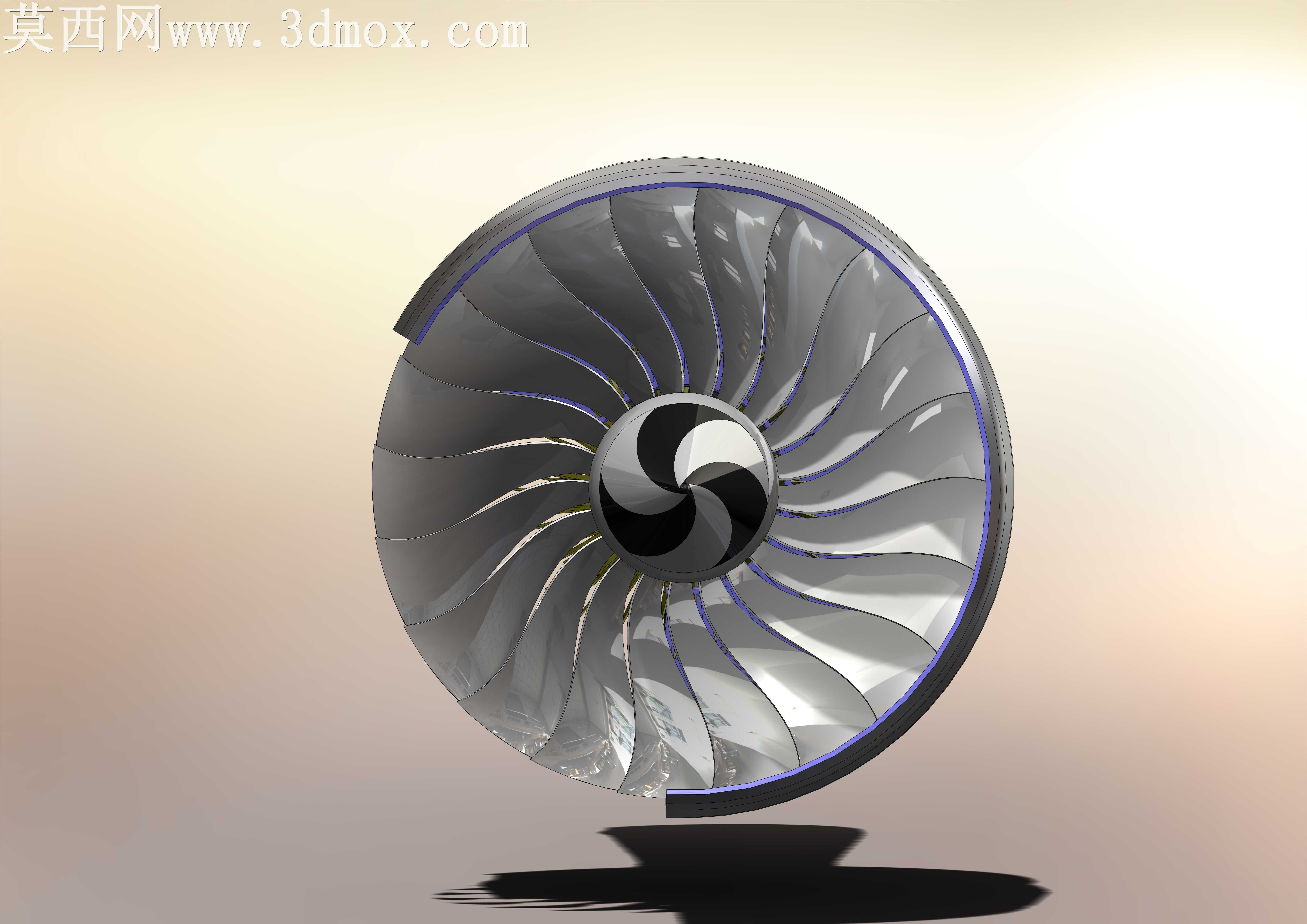

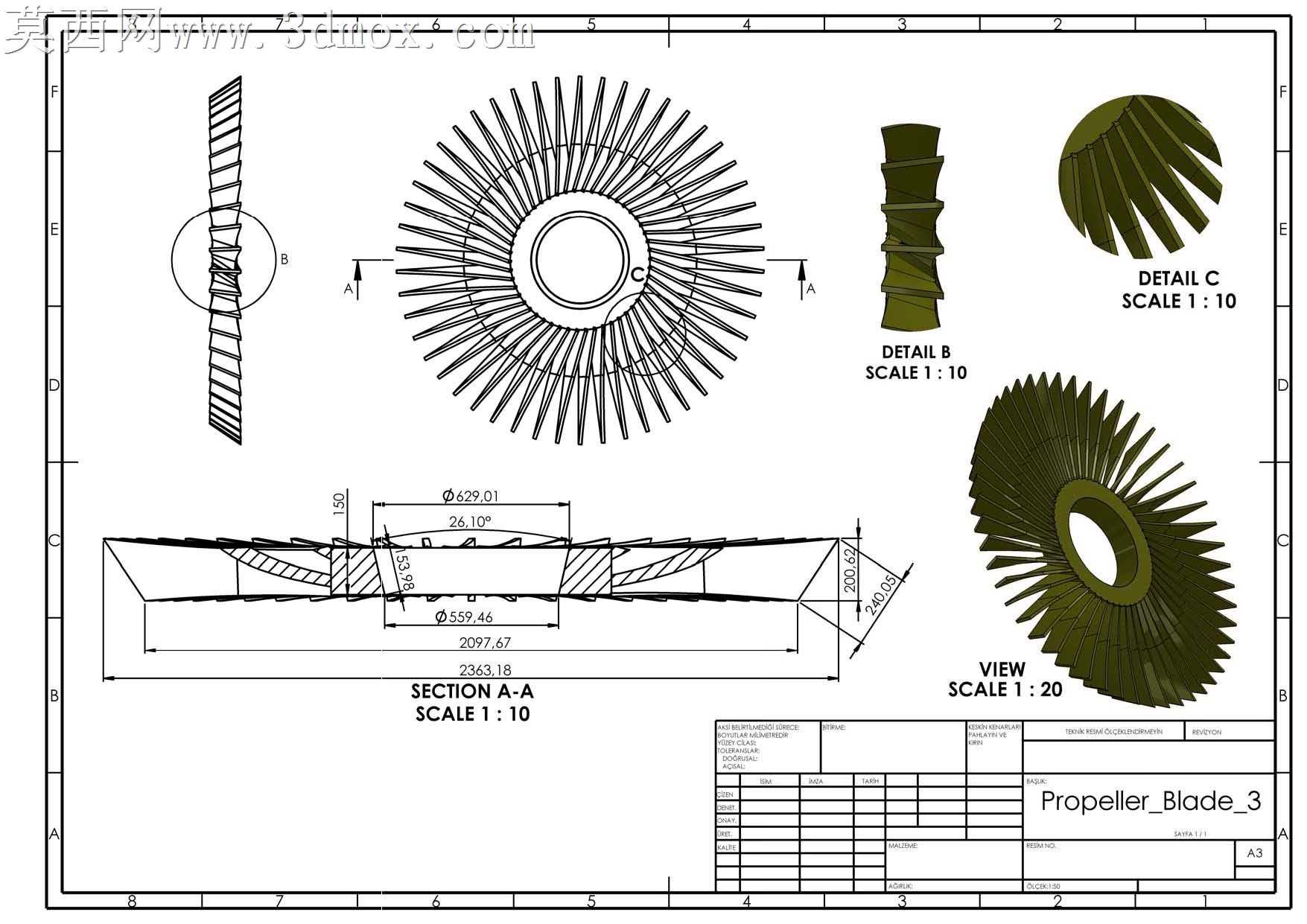

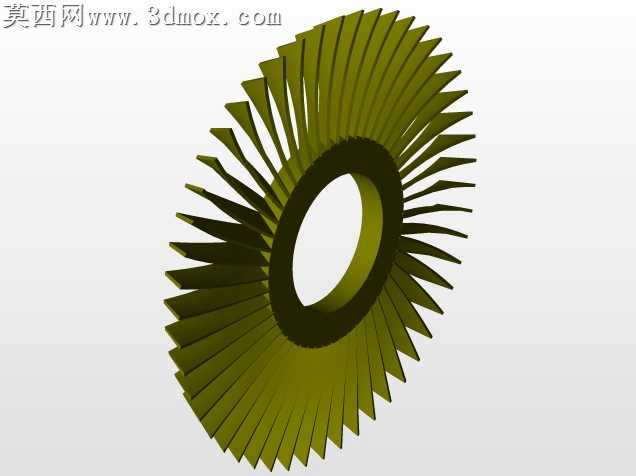

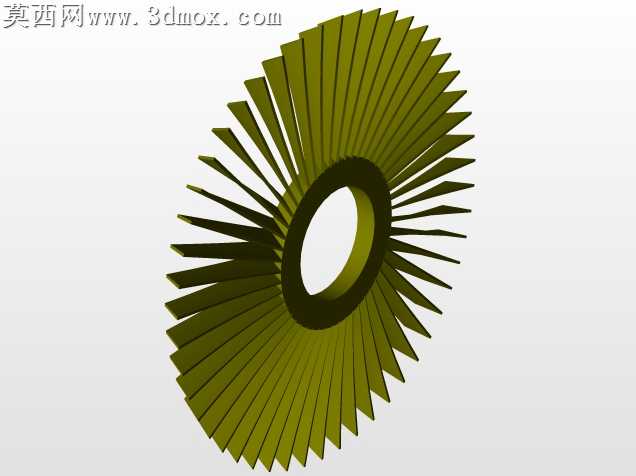

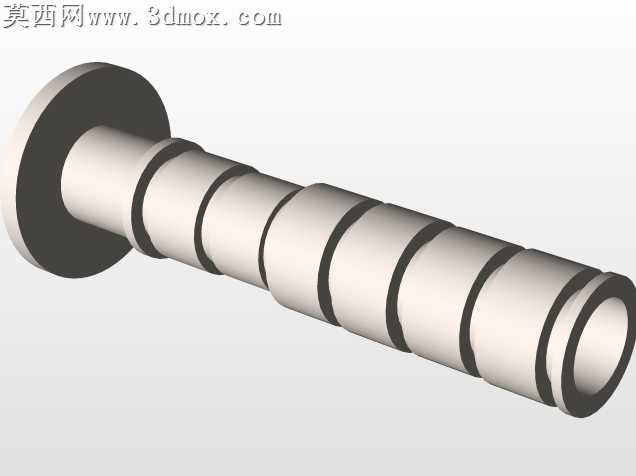

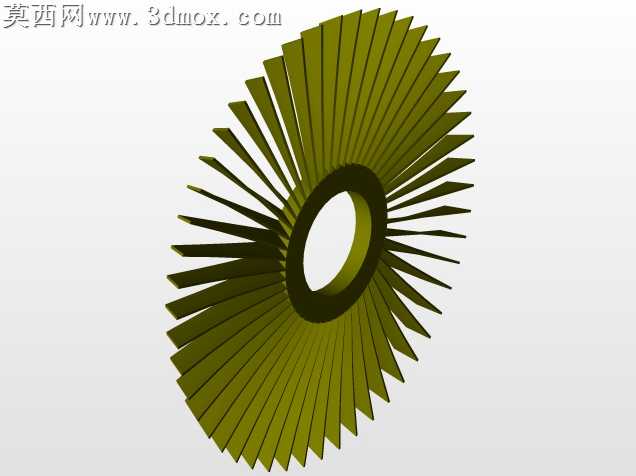

本作品为概念燃气轮机发动机的三维设计成果，依托三维建模软件完成全参数化的整机结构搭建，完整复现了燃气轮机从进气端到排气端的全部核心构件布局。建模过程中严格遵循航空动力装置的结构逻辑，对压气机各级叶片、涡轮盘、燃烧室、传动轴、整流罩等核心部件逐一进行特征建模，每一级叶片的翼型曲面都经过曲率连续校验，保证叶型符合气动设计的基本要求，各级轮盘与传动轴的装配关系完全按照同轴度约束进行配合，避免出现装配干涉问题。渲染环节采用专业渲染模块完成材质与场景搭建，针对不同部件匹配对应的材质属性：高温合金材质的涡轮部件赋予金属哑光质感，添加高温灼烧后的细微色泽变化来还原工作场景下的材质状态；压气机叶片赋予抛光金属材质，体现冷端部件的光洁加工特性；机匣部分采用耐高温合金复合涂层材质，区分不同功能段的外观差异；同时添加剖面剖切展示效果，通过半剖视角直观呈现内部的流道走向与各级叶片的排布逻辑。设计过程中兼顾概念创新性与结构合理性，在传统燃气轮机的结构基础上优化了压气机级间的排布比例，调整了涡轮导向叶片的安装角度，同时预留了冷却气流通道的结构位置，整体结构既符合燃气轮机的工作原理，又融入了概念设计的创新思路。作品配套的工程视图完整输出了左视图、剖视图、等轴测视图、后视图等多视角图纸，对所有零部件进行序号标注，配套明细栏清晰罗列各零件的名称与数量，完整呈现整机的装配逻辑，可直观展现燃气轮机的工作原理与内部构造，为航空动力装置的概念设计、教学演示提供直观的三维参考依据，也可作为相关结构优化设计的基础参考模型。
