ArduinoUno第三版微控制器开发板设计

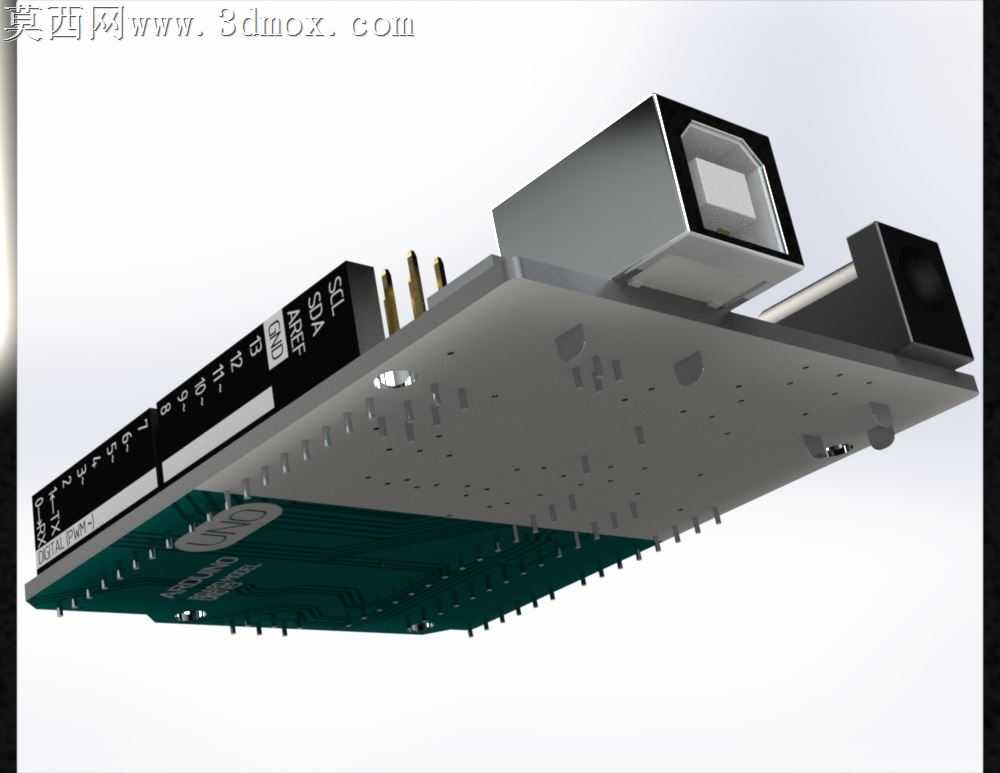

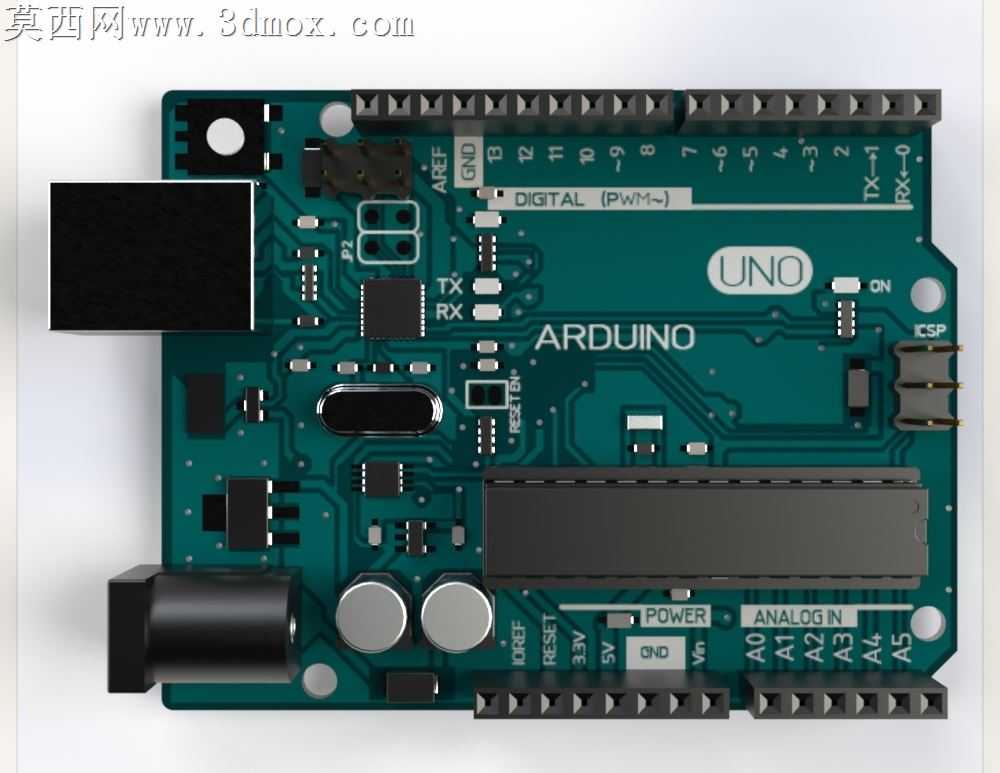

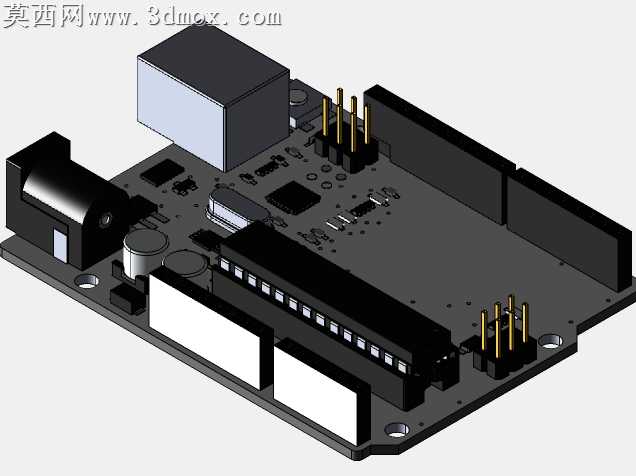

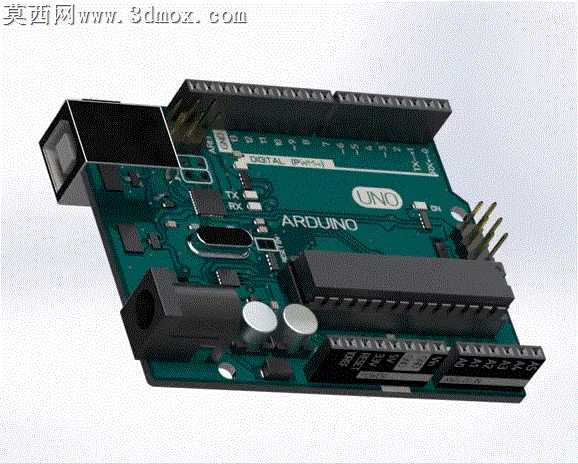

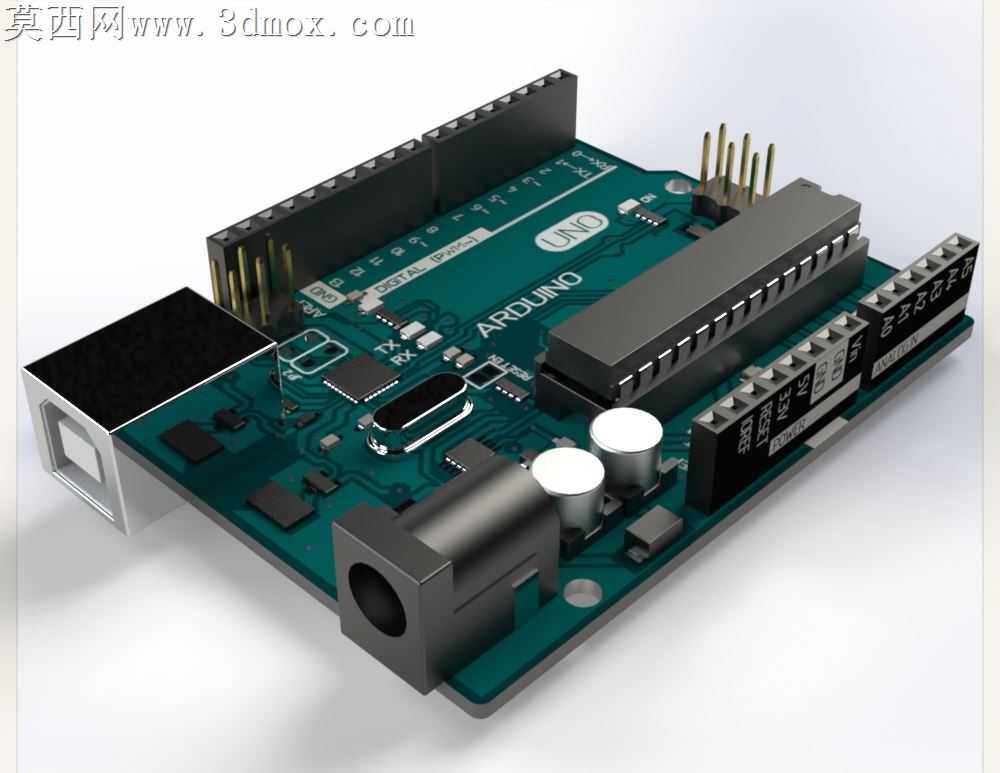

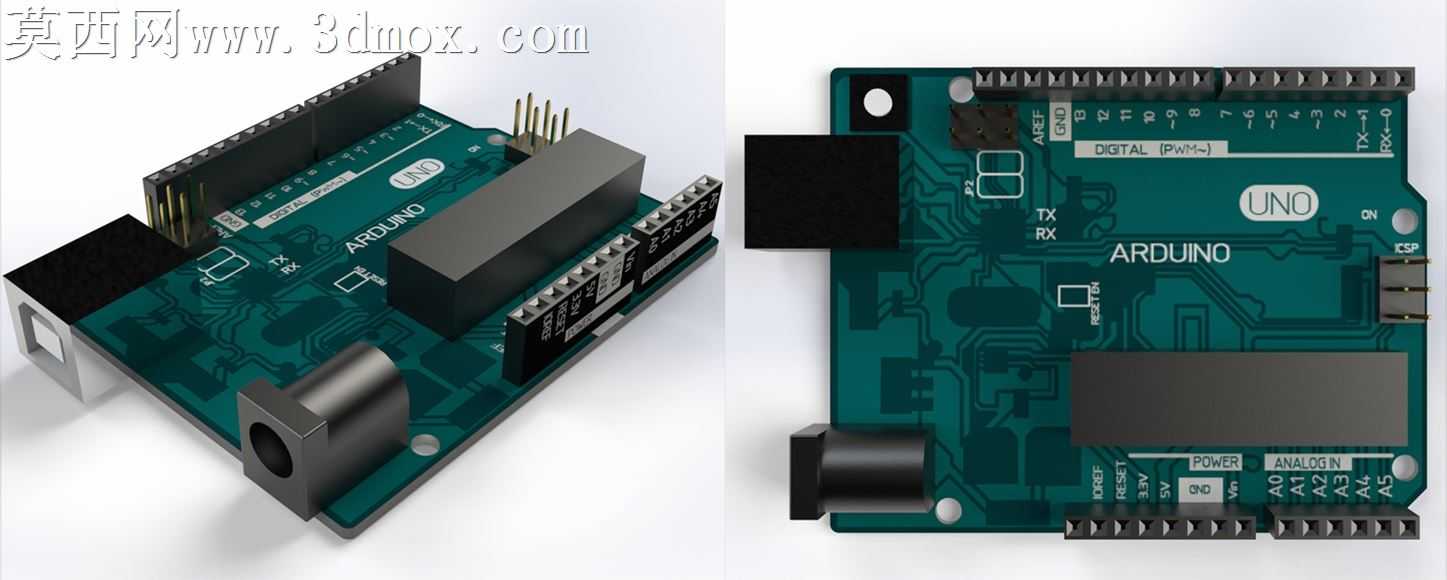

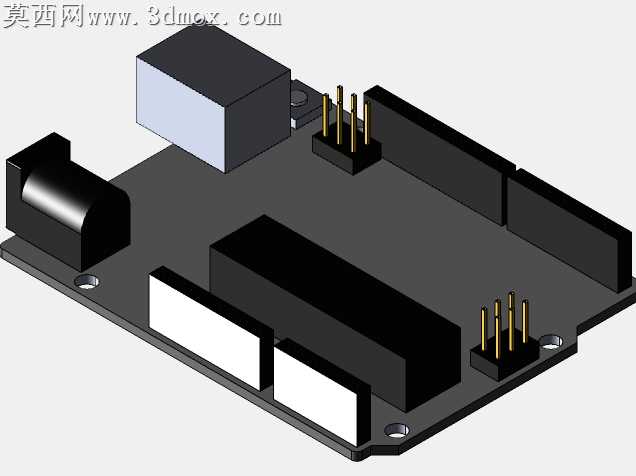

本作品为Arduino Uno Rev3微控制器板的三维建模成果，建模过程中完整还原了开发板的全部结构细节，区分了详细与简化两种配置版本，可适配不同的外部建模使用场景。建模阶段首先依据实物的真实尺寸参数搭建PCB基板的基础轮廓，精准定位板载所有元件的安装位置，确保各接口、排针、元件的相对位置与实物完全一致，避免出现装配错位的问题。针对板上的USB接口、直流电源接口、排针排母、主控芯片、电容、晶振、复位按键等各类元件，均逐一进行独立建模，还原元件的外形特征与安装结构，比如USB接口的金属屏蔽壳与塑料内芯的分层结构、电源接口的圆筒形插孔结构、排针的金属插针与塑料基座的组合结构，都做了精细化的结构还原。材质设置阶段，针对不同部件匹配对应的材质属性：PCB基板采用深绿色哑光阻焊层材质，还原真实电路板的表面质感；金属排针、接口屏蔽壳采用略带磨砂质感的金属材质，模拟常用接插件的金属表面效果；芯片、电容等元件采用黑色哑光塑料材质，电容顶部的银色标识区域做了独立的材质区分；板上印刷的文字标识、UNO与ARDUINO品牌字样、引脚编号丝印，都通过纹理贴图精准还原，保证标识的位置、大小与实物完全匹配。渲染阶段采用柔和的漫反射光照方案，避免过强的反光遮挡电路板的细节，多角度呈现开发板的整体外观与局部结构，清晰展示各元件的布局关系。设计思路上，简化版本保留开发板的整体外形与核心接口位置，省略细小元件的细节结构，可用于大型装配场景中作为嵌入式组件使用，降低模型的面数提升运行效率；详细版本则还原全部元件细节，可用于产品展示、教学演示、结构验证等场景，能够清晰呈现Arduino Uno开发板的完整硬件结构，方便使用者直观了解板载元件的布局与接口分布，适配电子设计教学、项目方案展示、嵌入式产品结构预演等多种使用需求，建模过程中对尺寸进行了重新校准，保证所有结构尺寸符合官方公布的硬件参数，避免出现尺寸偏差影响后续的装配使用。
