可调式胎膜轮机械结构三维设计作品

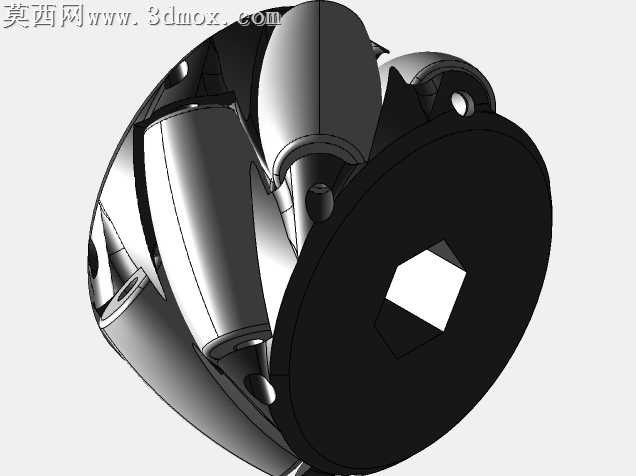

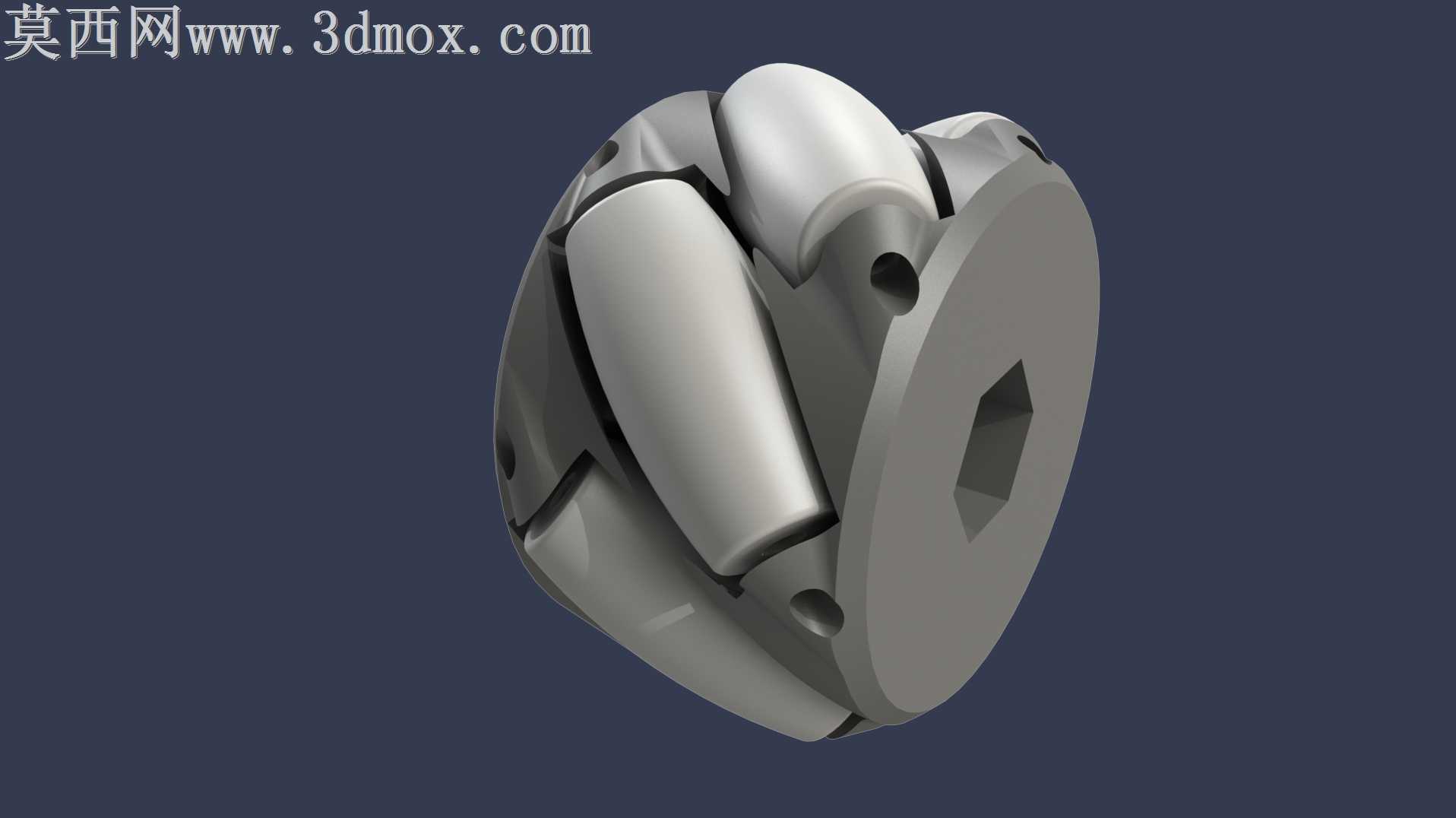

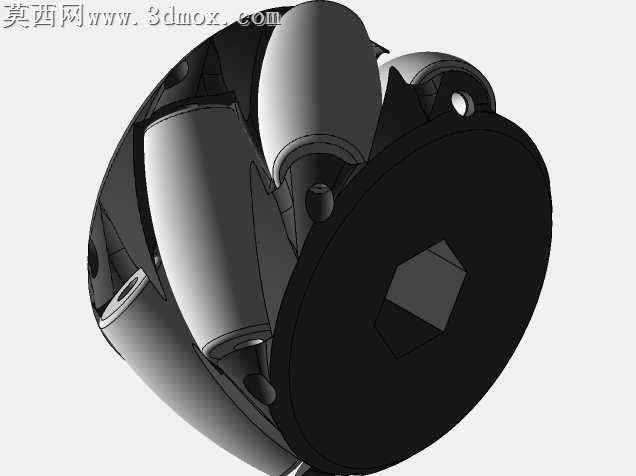

本作品为可调胎膜轮的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，从中心安装基体开始逐步搭建整体结构：首先绘制中心带六角安装孔的轮盘基体，通过拉伸、切除特征完成安装位的精准造型，保证六角孔的尺寸公差符合传动安装的配合要求，轮盘边缘的定位孔、安装槽均通过草图阵列、特征阵列完成对称布局，确保各安装点位的位置度误差控制在合理范围内。轮体外侧的弧形滚轮组件是本设计的核心结构，每个滚轮采用椭圆柱弧面造型，通过旋转凸台特征生成基础曲面，再对边缘进行圆角过渡处理，避免应力集中问题，滚轮与轮盘之间的连接卡位通过配合约束完成装配，保证滚轮可沿自身轴线顺畅转动，同时整体轮体旋转时各滚轮可实现多向滚动的功能特性。材质渲染阶段，整体轮体采用哑光金属质感的工程合金材质，通过调整材质的粗糙度、金属度参数还原金属机加工零件的真实质感，轮盘平面做细微的机加工纹理处理，滚轮弧面做轻微的抛光质感区分，背景采用深灰纯色衬托模型轮廓，渲染时开启环境光遮蔽效果，清晰展现各部件之间的装配缝隙与结构层次，突出零件的立体感与结构细节。设计过程中重点考虑了可调规格的适配性，除了基础版本的尺寸参数外，同步完成了2英寸直径版本的参数调整与模型导出配置，通过修改全局参数即可快速生成不同直径规格的胎膜轮模型，无需重新绘制特征，大幅提升同系列零件的设计效率。整体结构设计兼顾了传动稳定性与多向行走的功能需求，各部件的壁厚、连接强度均经过结构校验，安装孔位的布局符合通用传动组件的安装标准，可直接用于AGV行走机构、全向移动平台的配套轮组选型参考，模型导出时保留了完整的特征历史与装配配合关系，同时生成了通用STEP、IGES格式文件，可适配多款三维设计软件进行后续的装配验证与工程图导出，渲染文件也完整保留了材质、灯光设置，可直接用于方案展示与产品说明场景。
