多规格直插碳膜电阻三维模型集合

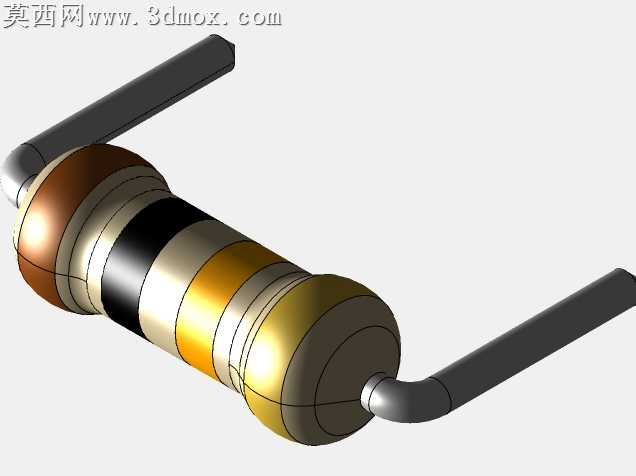

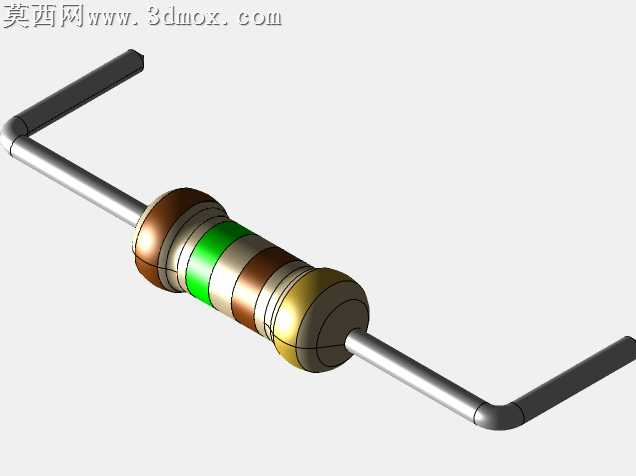

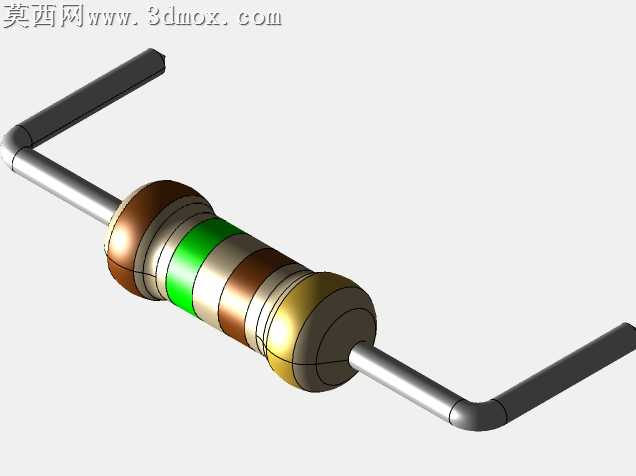

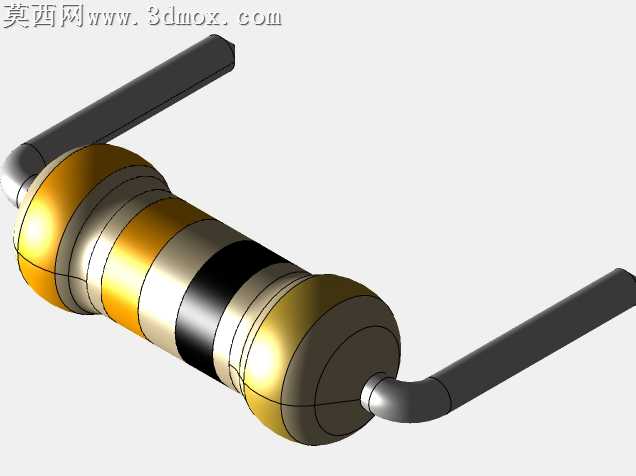

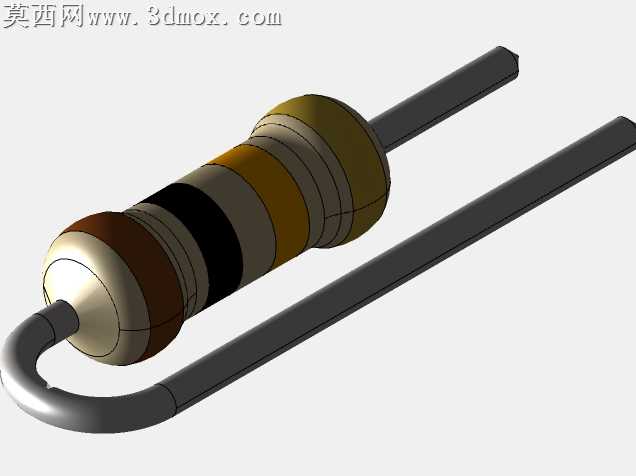

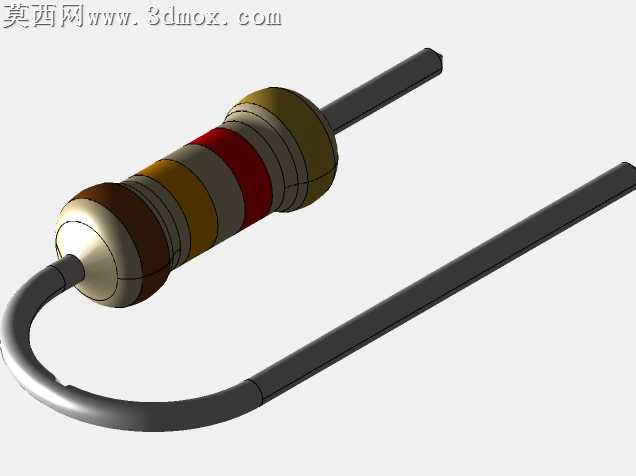

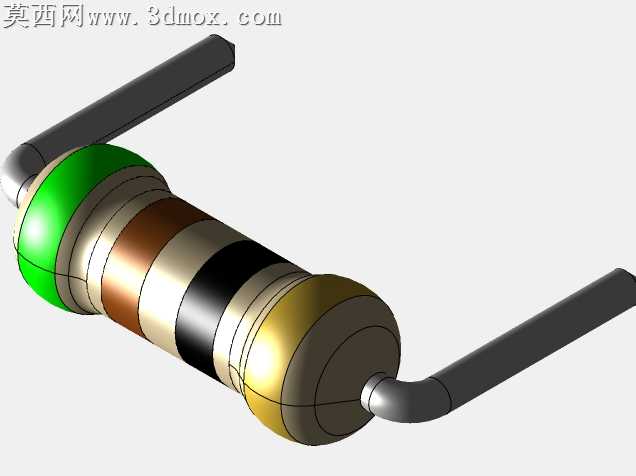

本套三维模型以Yageo CFR-25系列直插碳膜电阻为原型进行1:1参数化建模，完整还原了该系列电阻的外观结构与尺寸特征，覆盖从1欧姆到91兆欧的全系列E24标准阻值，共计包含1297个独立电阻模型，适配多种PCB设计场景的引脚间距需求。建模过程中严格遵循实物尺寸规范，针对水平安装场景分别制作了引脚间距7.62mm、10.16mm、12.7mm、15.24mm的四类模型，针对垂直安装场景制作了引脚间距2.54mm、5.08mm的两类模型，同时额外补充了本体高度12.7mm的高身电阻规格，所有模型的引脚直径、电阻本体长度、色环位置均与实物保持一致，可直接导入KiCad或Altium Designer作为PCB封装的三维预览模型使用。材质渲染阶段针对电阻不同部件做了精细化材质区分：电阻本体采用哑光米黄色陶瓷基材材质，还原碳膜电阻外层涂覆的阻燃绝缘漆质感，表面添加细微的颗粒纹理模拟真实涂装的磨砂效果；两端金属帽采用镀锡金属材质，设置合适的粗糙度与金属反射参数，还原焊锡镀层的半哑光金属光泽；引脚采用镀锡铜材质，根据安装形态的不同分别制作了直插、弯脚两种引脚形态，弯脚模型的弯折弧度完全匹配实际生产中的加工工艺，避免出现不符合生产规范的直角弯折结构；电阻表面的色环采用高精度贴图映射，每个阻值对应的色环颜色、宽度、间距均严格遵循电阻色环标注规范，无错色、错位问题，可通过色环直接识别对应阻值。整体模型采用分层结构设计，将电阻本体、金属端帽、引脚拆分为独立的可编辑部件，方便使用者根据需求调整材质、修改尺寸或是拆解装配；展示场景中搭配了绿色阻焊层的PCB演示板，板上的焊盘采用沉金工艺材质，与电阻引脚的安装位置完全对齐，直观呈现不同规格电阻在PCB上的实际安装效果，所有模型均经过拓扑优化，在保证外观细节精度的前提下控制了面数规模，不会出现冗余面导致的软件卡顿问题，可顺畅用于电路仿真演示、产品装配动画、教学课件制作等多种场景。
