三轴联动桌面式绘图CNC设备结构

日常教学演示、小型文创打样、简易图纸绘制场景里，常需要占地小、功能聚焦的数控绘图设备，这款三轴结构的CNC绘图设备正是瞄准这类轻量作业需求设计，没有冗余的重载切削结构，所有部件选型都围绕绘图作业的精度、稳定性与操作便捷性展开。

设备核心作业区域为300×180mm的工作台面，这个尺寸边界刚好覆盖A4幅面的绘图纸张，也能容纳常规尺寸的马克笔、绘图铅笔装夹，安装时只需预留台面四周各100mm的操作空间，即可完成走线、换笔、纸张固定的全部操作，无需额外的大型安装基座，桌面放置即可稳定运行。

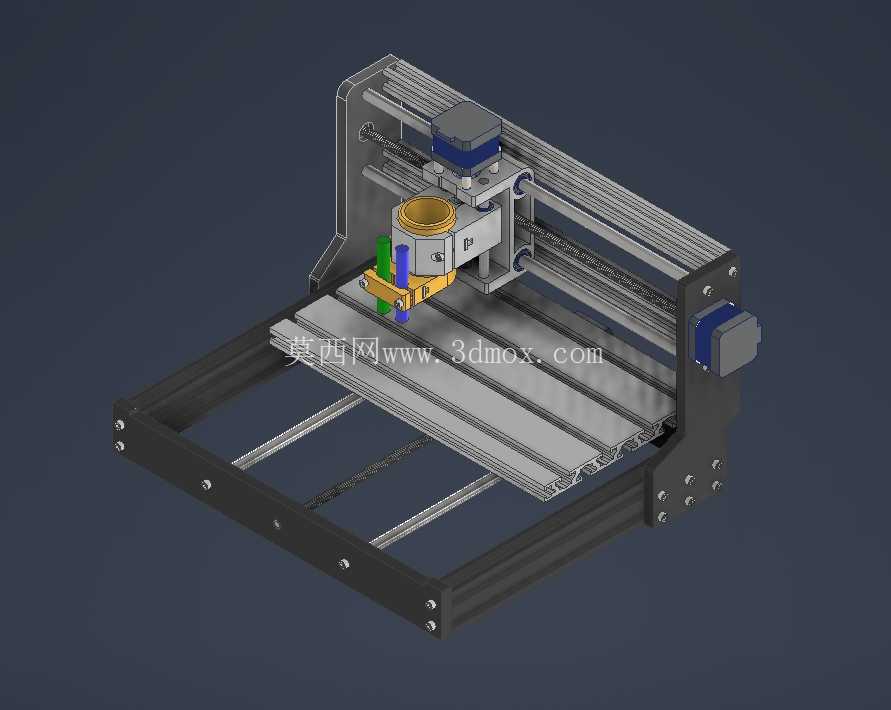

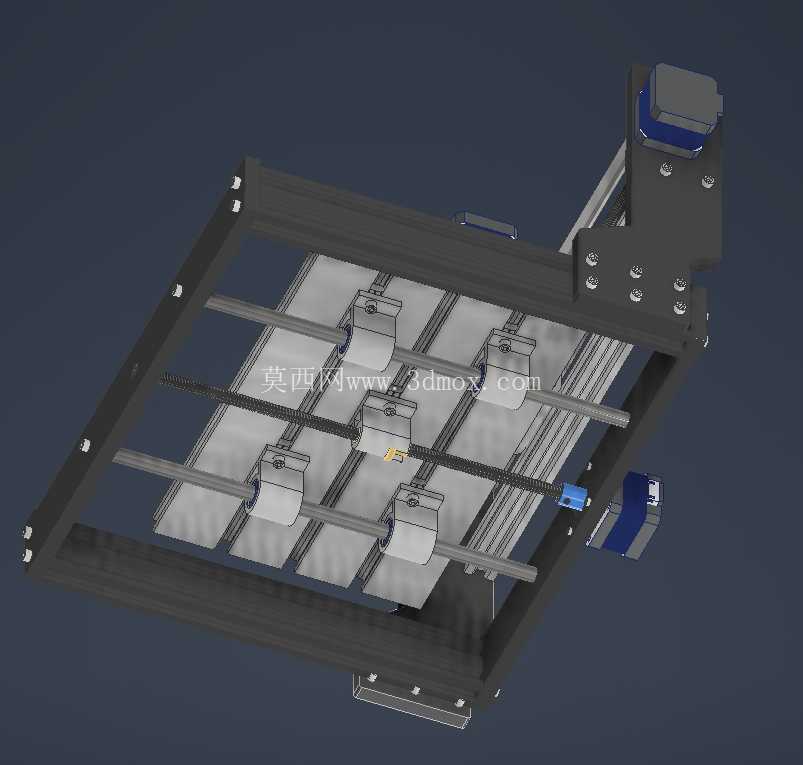

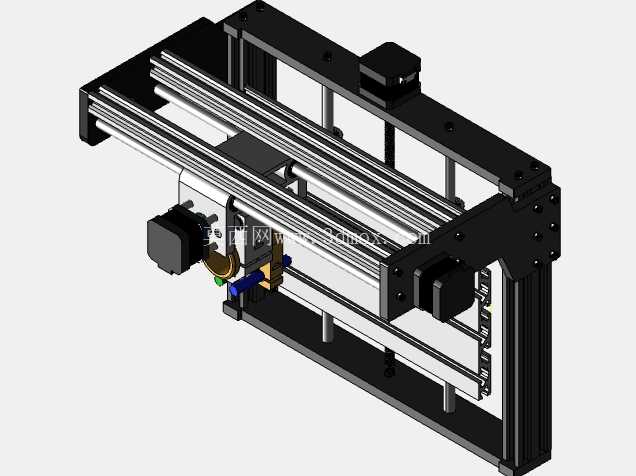

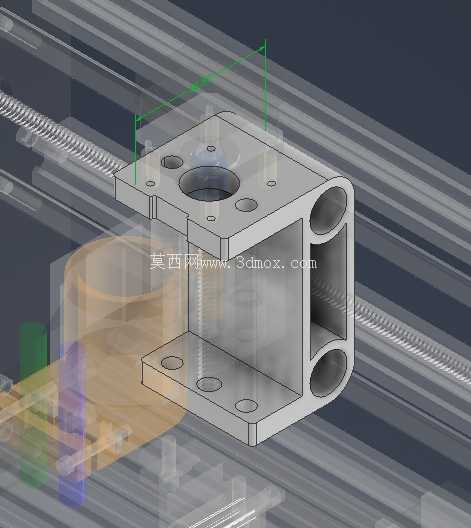

从结构设计逻辑来看，设备采用铝型材搭建主体框架，铝型材的槽道结构既方便各轴组件的安装定位，也能在后期调整时快速改动部件位置，无需重新打孔做机加工，降低了组装调试的难度。X轴横梁横跨工作台上方，通过直线导轨承载绘图头组件的横向移动，Y轴采用双导轨对称布置在工作台两侧，带动横梁做纵向进给，Z轴则做短行程的抬笔、落笔动作，三个轴的传动都采用精密丝杠配合步进电机驱动，保证绘图过程中走线均匀，不会出现线条卡顿、偏移的问题。

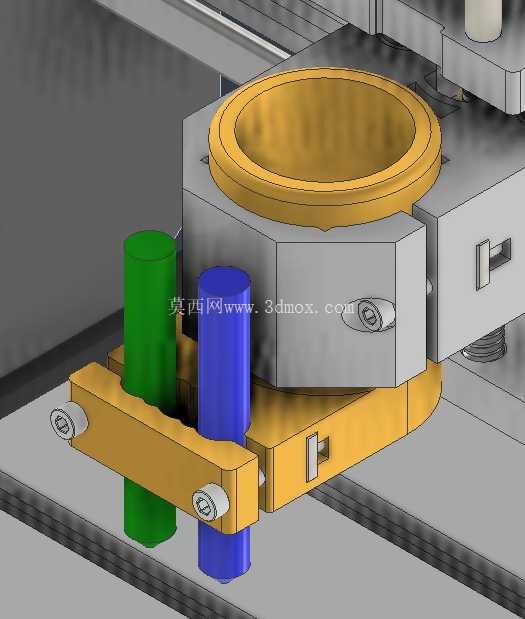

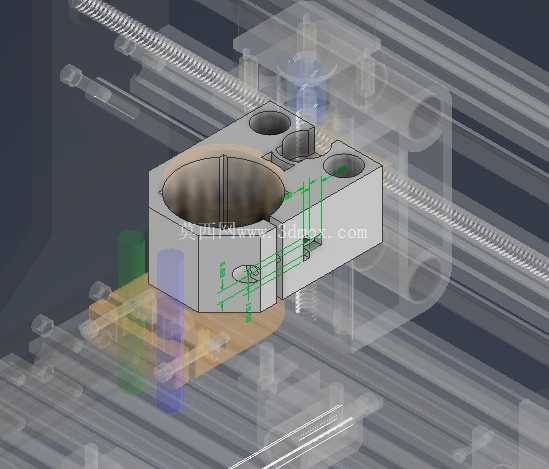

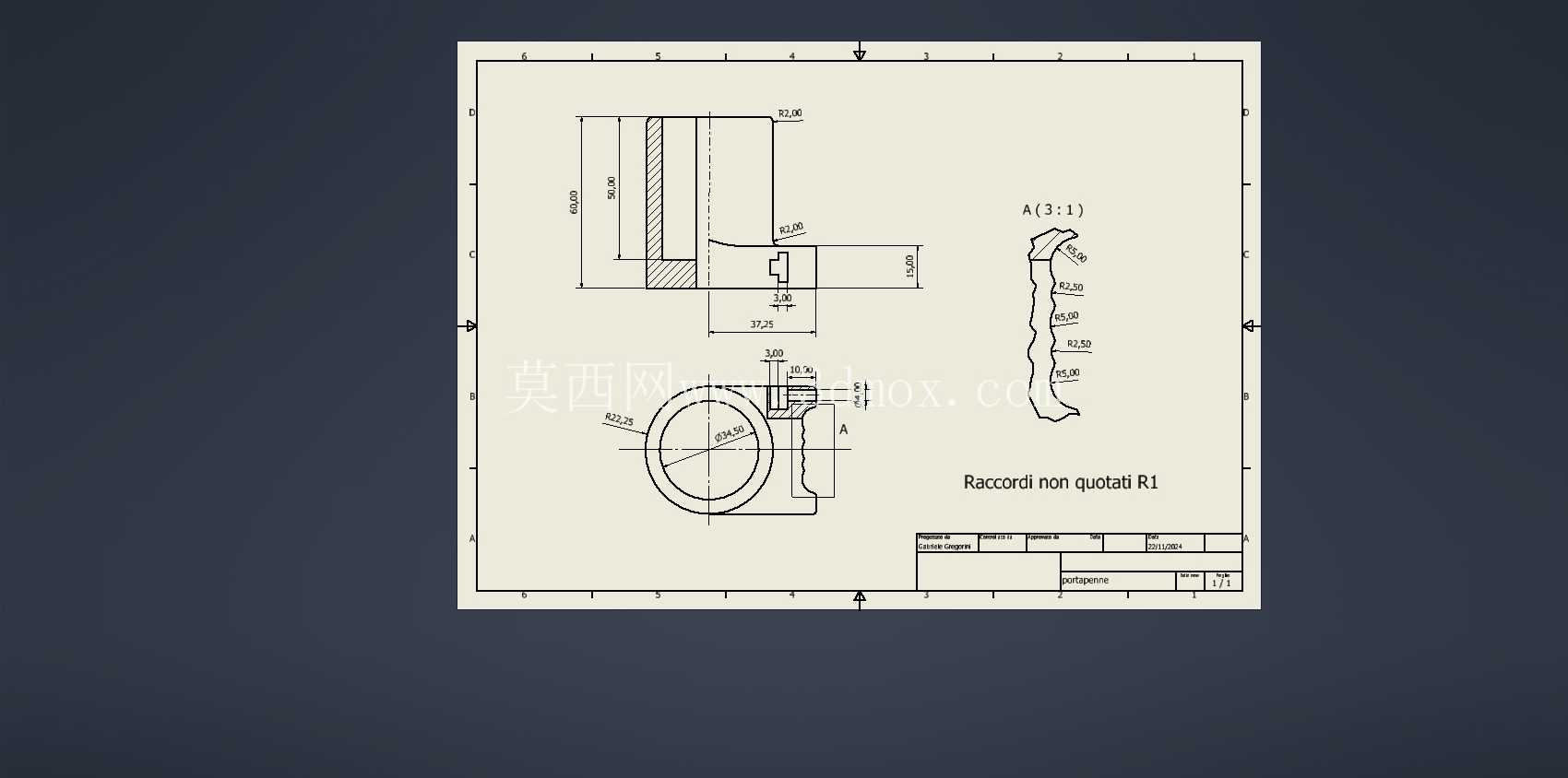

绘图头位置专门设计了兼容铅笔与马克笔的装夹结构，装夹位做了自适应的弹性调节，能适配不同直径的绘图笔，换笔时只需松开快拆结构即可完成更换，不需要复杂的校准步骤，落笔压力通过Z轴的行程限位控制，既能保证笔尖与纸张充分接触画出清晰线条，也不会因压力过大戳破纸张或者损坏笔尖。

实际使用中，这类设备可完成平面矢量图绘制、手写字体复刻、简易电路菲林片绘制、教学演示中的轨迹模拟等作业，相比大型数控加工设备，它的运行噪音更低，操作门槛也更友好，不需要掌握复杂的切削参数设置，只需导入对应格式的矢量路径文件，即可自动完成绘图作业。

结构设计上特意将驱动电机、传动部件都布置在框架外侧，既方便日常维护时检查传动件的磨损情况，也能避免绘图过程中纸屑、笔屑落入传动结构造成卡顿，框架底部的四个角都设置了防滑减震垫，运行时能抵消轴体快速移动带来的轻微震动，保证绘图线条的平直度。

三轴的运动行程都做了硬限位设计，防止调试过程中轴体超程碰撞损坏部件，每个轴的原点位置都设置了触发式限位开关，开机即可自动回零定位，不需要手动校准原点位置，大幅降低了操作前的准备时间。工作台面采用平整的硬质铝板制作，表面平整度控制在0.1mm以内，铺纸时能保证纸张完全贴合台面，不会出现局部凸起导致的绘图虚位，台面预留了固定胶带的粘贴位置，也可加装磁吸压条固定不同厚度的绘图介质。

从建模角度看，整个设备的装配逻辑清晰，所有标准件都采用通用规格，铝型材切割长度、连接板的孔位都做了参数化设计，调整加工幅面时只需修改对应型材长度与丝杠行程参数，即可快速衍生出不同尺寸的同类型设备，绘图头的装夹结构也预留了拓展接口，后续可改装成激光头、小型刻字刀头，实现更多轻量加工功能，但核心设计始终围绕绘图作业的核心需求，没有为了拓展性牺牲绘图作业的稳定性与精度。
