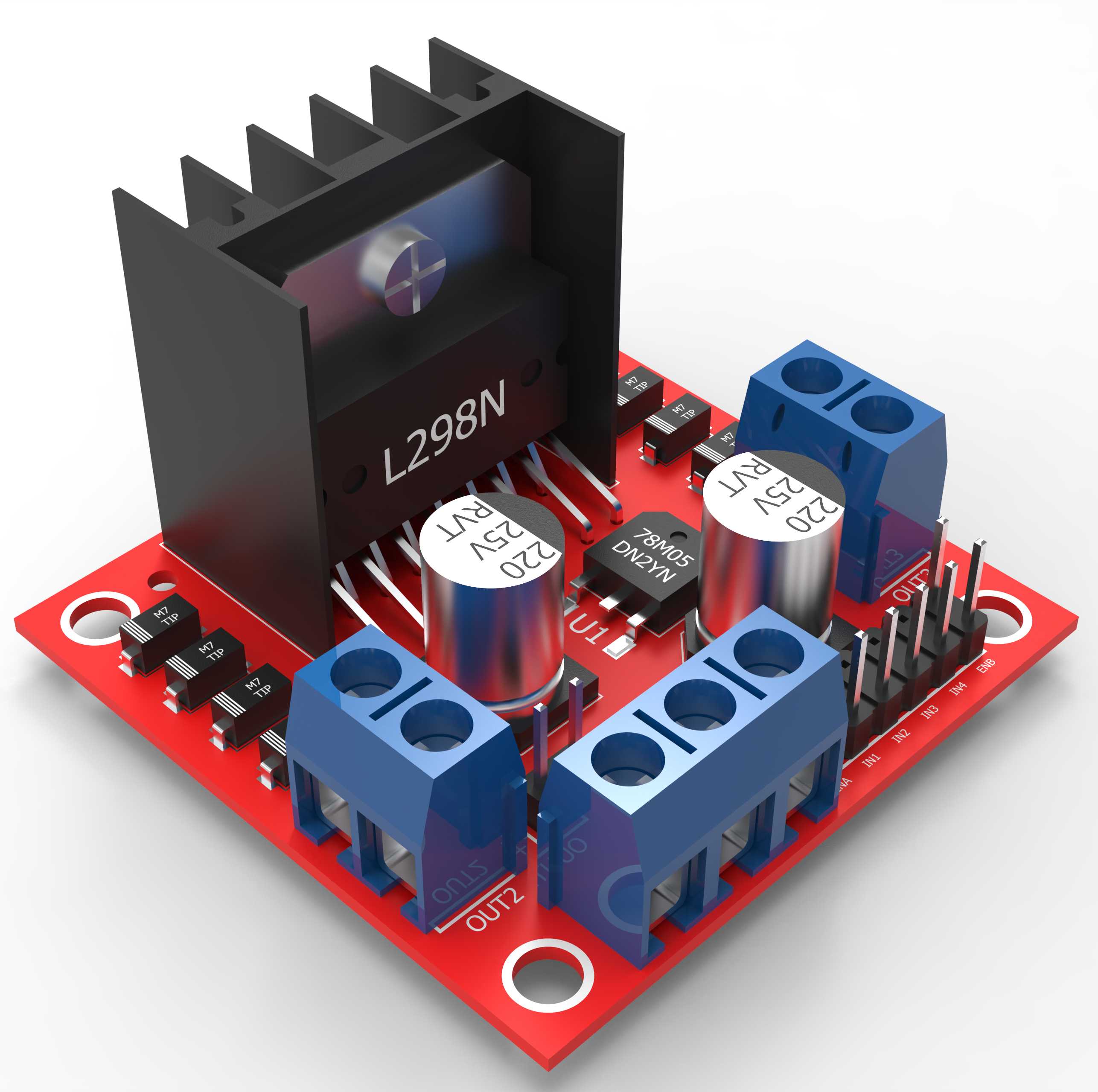

L298N双路直流电机驱动控制板

　　在小型自动化设备、教学实验平台、智能小车类项目的电控系统搭建中，电机驱动模块是连接主控单元与执行电机的核心桥梁，L298N驱动板是这类场景中应用极为广泛的功率驱动部件。该模块核心采用L298N双H桥功率芯片，可同时驱动两路直流有刷电机，也可单路驱动两相四线步进电机，适配多数小型运动执行机构的驱动需求。从电路设计逻辑来看，板载集成了必要的续流保护回路，避免电机启停、正反转切换时产生的反向电动势击穿主控芯片，同时配置了大容量电解电容做电源滤波，抑制电机运转时的电源纹波，保障供电稳定性，防止主控侧因电源波动出现复位或运行异常。

　　模块的功率输出端配置了大电流接线端子，可直接接入电机动力线，无需额外焊接，端子的载流能力匹配芯片最大输出电流，满足小功率电机的持续运转需求；信号输入端采用标准排针布局，可直接与单片机、Arduino、STM32等主流主控板的IO口对接，信号定义清晰，接线逻辑简单，降低电控系统的接线复杂度。散热设计上，模块为功率芯片配备了大面积黑色铝制散热片，通过卡扣与芯片紧密贴合，在满负载持续运转时可快速导出芯片产生的热量，避免芯片因过热触发过温保护，提升长时间工作的可靠性。

　　PCB板采用红色阻焊工艺，板边预留了标准安装孔位，安装孔的位置与孔径适配常用的M3螺丝，可直接固定在亚克力支架、铝型材框架或者设备壳体内部，安装边界清晰，不会与周边其他电路模块产生结构干涉。板载的电源输入端子支持宽电压输入范围，可适配常见的7-12V直流供电，同时预留了5V逻辑电源输出接口，在供电电压适配的情况下可直接为主控板提供5V电源，减少系统中额外电源模块的配置，简化整体电控系统的布线。从实际应用场景来看，该驱动模块可用于智能循迹小车的行走电机驱动、小型机械臂的关节直流电机控制、教学实验平台的步进电机调速演示、小型传送带模组的动力驱动等场景，驱动逻辑支持电机正反转控制、PWM调速，可满足多数低速小功率运动机构的控制需求。设计过程中充分考虑了新手用户的接线容错性，每个接口旁都印有清晰的丝印标识，标注了电源正负极、信号通道、输出通道的对应关系，避免因接线错误导致模块烧毁；板载的8颗续流二极管全部采用贴片工艺焊接在PCB背面，既节省了板面空间，也能在电机感性负载通断时提供可靠的泄放回路。模块的整体外形尺寸紧凑，长宽尺寸适配小型设备的内部安装空间，散热片的高度经过合理设计，不会超出常规安装的高度限制，堆叠安装时也不会与上层电路板产生碰撞。

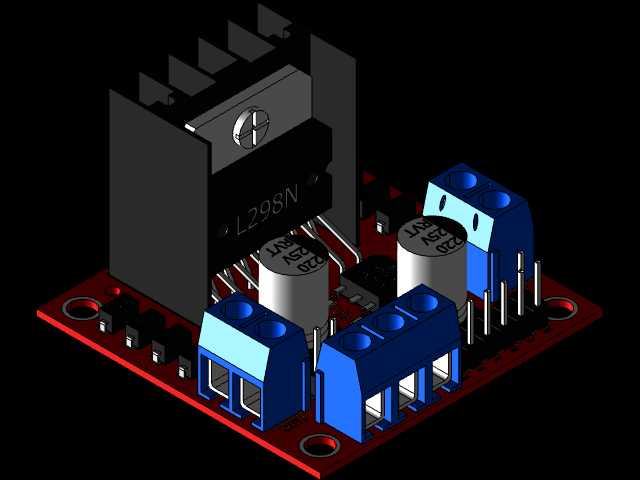

　　在结构建模过程中，需要精准还原接线端子的高度、排针的伸出长度、散热片的外形轮廓以及安装孔的相对位置，确保在做整机结构装配时，驱动板的模型可以与周边结构件精准配合，不会出现装配干涉；同时要还原板上主要元器件的布局位置，包括电解电容的高度、接线端子的插拔空间预留，确保实际装配时接线操作有足够的操作空间，不会被周边结构件挡住接线位置。对于做小型智能设备、教学实验装置的结构设计人员来说，该驱动模块的三维模型可直接导入整机装配体中，用于校核电控部分的安装空间、布线走向，提前规避结构与电路部分的干涉问题，缩短样机调试的周期。
