活塞式发动机用分体式连杆结构设计

在往复式内燃机的动力传递链路中，连杆是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。这款连杆采用分体式连杆盖设计，对应大端孔为剖分结构，主要适配车用汽油发动机的曲柄连杆机构装配需求，日常工况下需要承受活塞往复运动带来的交变冲击载荷，同时完成运动形式的转换——将活塞承受的燃气爆发压力传递给曲轴，把活塞的直线往复运动转化为曲轴的旋转扭矩输出，最终驱动整车传动系统运转。

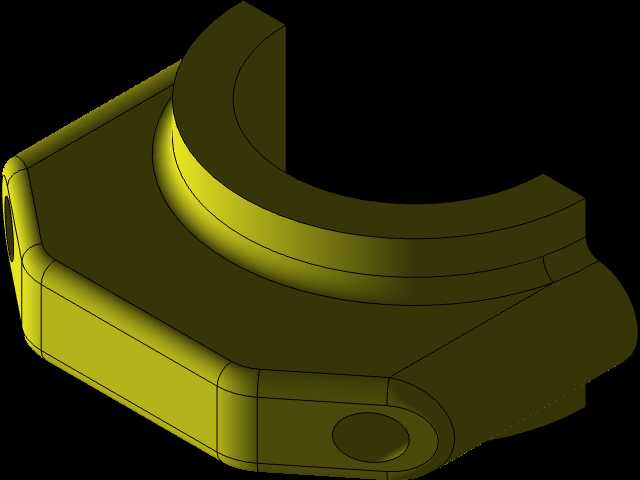

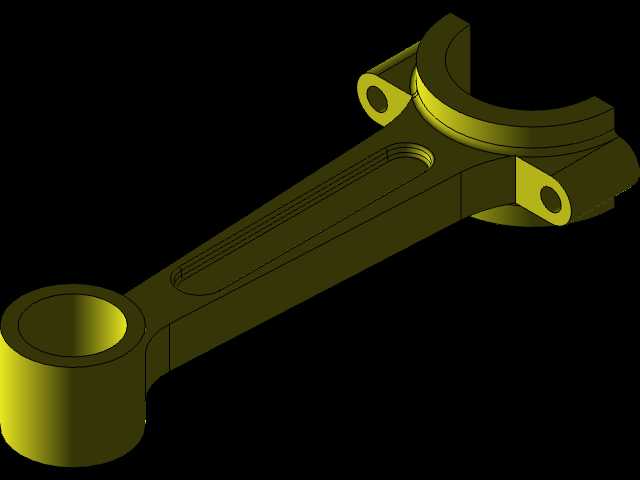

从结构设计逻辑来看，连杆整体采用合金钢模锻成型的工艺路线，杆身采用工字形截面设计，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动过程中的惯性力，适配高转速工况下的动平衡要求。大端的剖分面采用平切口结构，加工过程中需要严格保证剖分面的平面度与位置精度，连杆盖与杆身通过定位套与高强度螺栓完成锁紧装配，装配后需要对大端孔进行整体精镗，保证轴瓦安装后的圆度与圆柱度公差，避免曲轴运转过程中出现偏磨、烧瓦等故障。小端为整体式圆环结构，内部压装铜基衬套，通过活塞销与活塞内部的销座完成铰接，衬套内孔设计有油槽结构，可承接曲轴箱飞溅上来的润滑油，在活塞销与衬套的摩擦面形成稳定油膜，降低往复摆动过程中的磨损速率。

安装边界层面，小端孔的尺寸需要与对应排量发动机的活塞销外径匹配，通常小端衬套压装后需要预留合适的过盈量，防止发动机运转过程中衬套出现转动、移位。大端孔的内径与对应曲轴的连杆轴颈尺寸适配，装配时连杆螺栓需要按照规定的扭矩与转角分多次拧紧，保证大端孔的形位公差符合设计要求，拧紧后连杆需要能够在连杆轴颈上灵活转动，无卡滞、松旷现象。连杆大端的侧面与曲轴曲柄臂之间需要预留合理的轴向间隙，避免热膨胀后出现运动干涉，同时保证曲轴轴向定位的可靠性。

实际应用场景中，这类连杆广泛应用于小排量乘用车的四冲程汽油发动机，也可适配通用小型汽油机、摩托车发动机等同类往复式动力设备。设计过程中需要通过有限元分析对杆身的应力分布进行校核，重点强化大端、小端与杆身的过渡圆角区域，避免应力集中导致的疲劳断裂问题。杆身表面通常采用喷丸强化处理，提升表面残余压应力，增强交变载荷下的疲劳强度。油道设计上，部分同类型连杆会在杆身内部钻通长油孔，将大端轴瓦处的压力润滑油引导至小端衬套位置，实现压力润滑，适配更高负荷的柴油机工况，而这款连杆采用飞溅润滑方案，结构更简单，更适合小排量、中等负荷的汽油机使用。

在三维建模过程中，需要重点关注各配合面的公差带设置，大端剖分面的定位结构、螺栓孔的位置度、大小端孔的中心距公差都是建模时需要严格控制的参数，中心距的误差会直接影响发动机的压缩比，进而影响整机动力输出与燃烧效率。过渡区域的圆角不能采用直角结构，所有应力集中位置都需要做圆滑过渡处理，建模完成后需要进行干涉检查，模拟曲轴转动全行程中连杆与活塞、气缸壁、曲轴平衡块之间的间隙，避免实际装配后出现运动干涉。此外，连杆的重量分组也是设计中需要考虑的环节，同一台发动机装配的连杆重量差需要控制在极小范围内，减少运转过程中的振动与噪音，提升整机运行平顺性。
