LM2596降压转换模块结构三维建模

做嵌入式设备、小型工控板的电源部分设计时，LM2596方案的降压模块几乎是绕不开的选型项，这次建模把整个模块的每一处结构细节都做了还原，从PCB基板的安装孔位到每一个分立元件的外形、引脚位置都完全对照实物测绘，方便做整机结构布局时直接调用，不用再反复核对元件干涉问题。

先从实际应用场景说，这类降压模块常用在12V转5V、24V转12V的直流电压变换场合，比如小型智能小车的供电分配、工业传感器的前端稳压、DIY电子设备的电源适配，甚至不少量产的小型工控终端里也会直接用成熟的LM2596模块做电源部分，省去自己画电源板的调试周期，可靠性也经过了大量市场验证。模块的核心功能就是把较高的直流输入电压稳定降到设定的输出值，自带过流、过热保护，外围元件少，电路结构成熟，对负载波动的适应性也不错，输出电流最大能到3A，足够给多数小型电子设备、控制板供电。

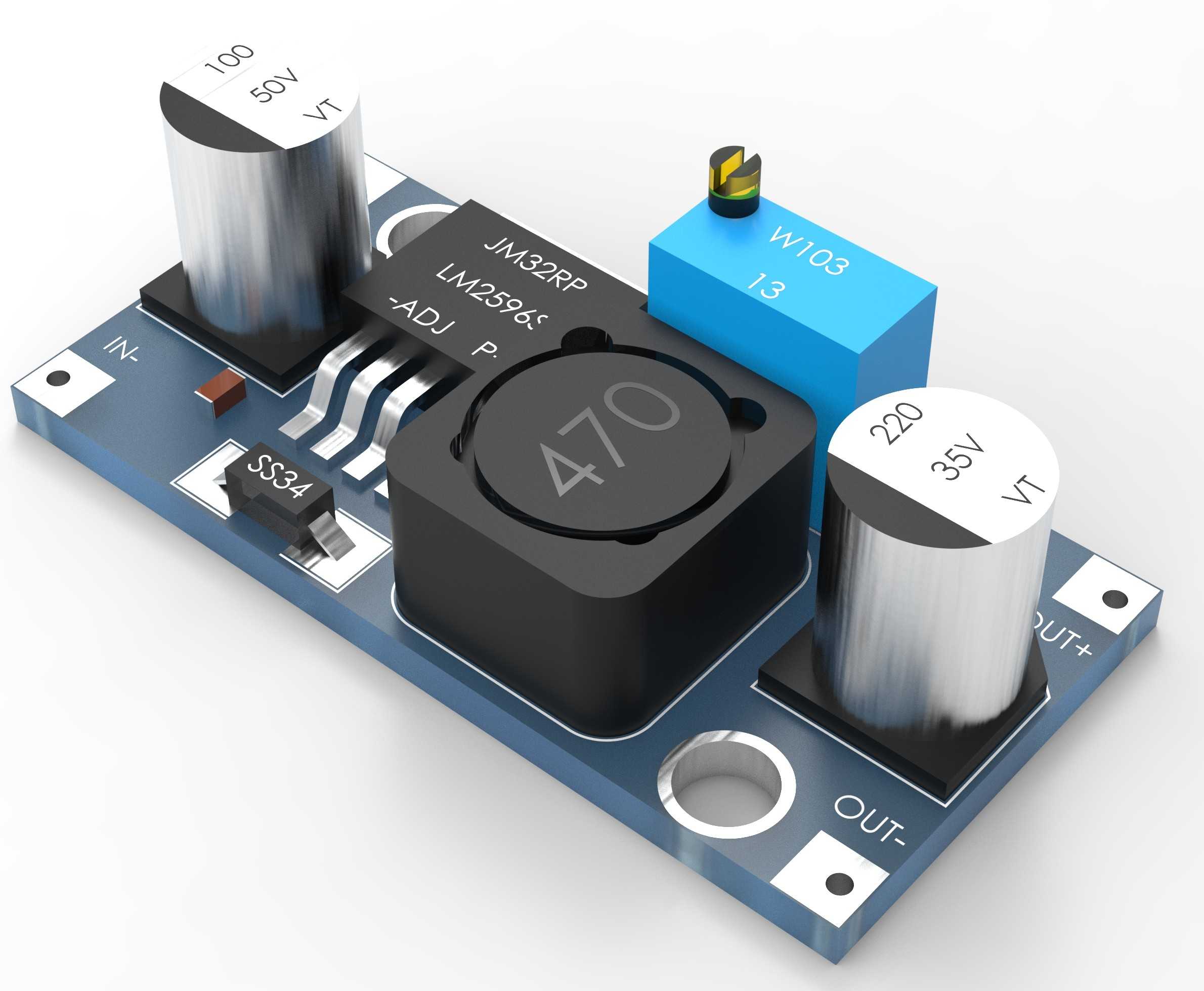

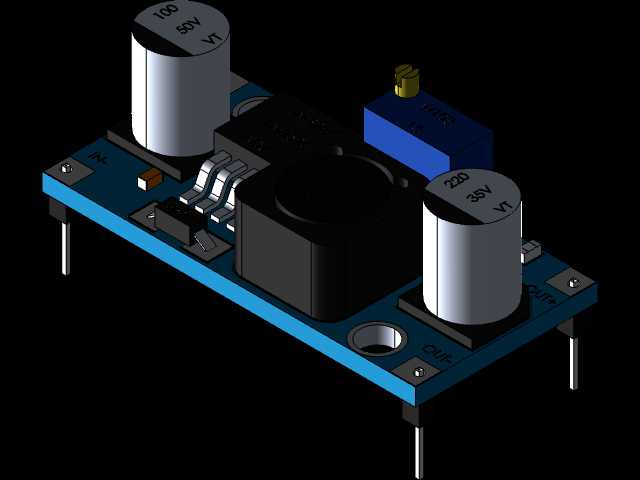

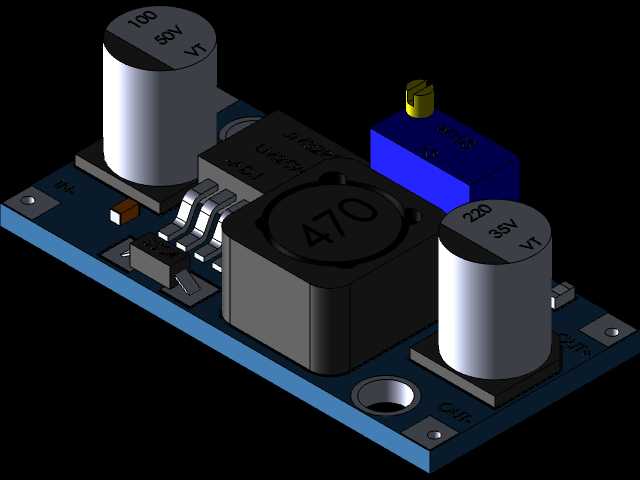

建模的时候最先确定的是PCB基板的外形边界，整个基板是长方形结构，四个角做了圆角处理，其中两个对角位置开了标准的3mm直径安装孔，孔中心到板边的距离留足了安装螺丝的操作空间，不会和板上的元件焊盘产生干涉，做整机结构设计时可以直接用这两个孔位做固定，不用额外做转接支架。板上的元件布局完全对照实物排布：输入端的铝电解电容放在板边靠近IN标识的位置，电容的高度、引脚间距都按实物尺寸还原，旁边的SS34肖特基二极管紧贴散热片引脚布置，减少走线长度降低线路损耗；中间的470μH功率电感是整个板上高度最高的元件之一，建模时还原了电感的磁环外壳、顶部印字，还有底部的焊盘位置，电感旁边的蓝色可调电位器用来微调输出电压，电位器顶部的调节槽位置也做了细节还原，方便后期做结构时预留调节螺丝刀的操作空间；输出端的铝电解电容和输入端参数对应，放在OUT标识旁边，电容顶部的耐压、容值印字也做了贴合实物的呈现；LM2596主芯片带散热片结构，散热片的引脚弯折角度、和芯片本体的贴合间隙都按实际装配关系建模，还原了真实的装配状态。

设计思路上完全遵循实物的装配逻辑，所有元件的相对位置、高度差都严格测绘，比如功率电感和旁边电解电容的间隙刚好能容纳走线，不会出现元件叠装的错误；板上的丝印层标识，包括IN+、OUT+、OUT-的极性标识，元件旁边的参数标注，都对应实物位置做了还原，调用模型时能快速识别接线方向，不用再额外查模块手册。安装边界方面，整个模块的最大外形尺寸控制在常规LM2596模块的通用尺寸范围内，最高的元件是顶部的功率电感和两个电解电容，高度差不超过2mm，做外壳设计时只要按最高元件的高度预留1mm的安全间隙，就不会出现顶壳的问题；安装孔的中心距是标准尺寸，兼容市面上多数模块固定座的孔位，替换不同厂家的同规格模块时不用修改安装结构。

另外建模时也考虑了结构干涉检查的需求，所有元件的外形都做了实体化处理，不是简单的贴图占位，导入装配体后可以直接做干涉检查，比如模块旁边布置接线端子、其他电路板时，能快速判断是否会和电容、电感这些突出元件产生碰撞，省去反复打样调整的时间。对于做电子设备结构设计的工程师来说，这个模型可以直接放进整机装配里，用来核对电源部分的安装空间、接线位置，不用自己再花时间逐个元件建模，能大幅缩短结构设计的周期，也能避免因为元件尺寸估算错误导致的装配问题。
