汽车膜片弹簧离合器总成结构三维设计

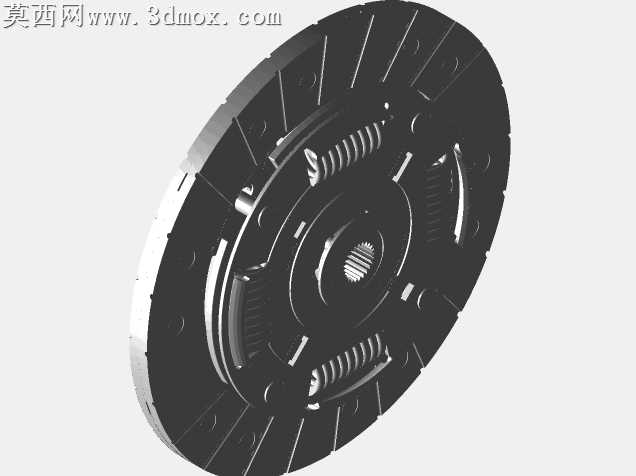

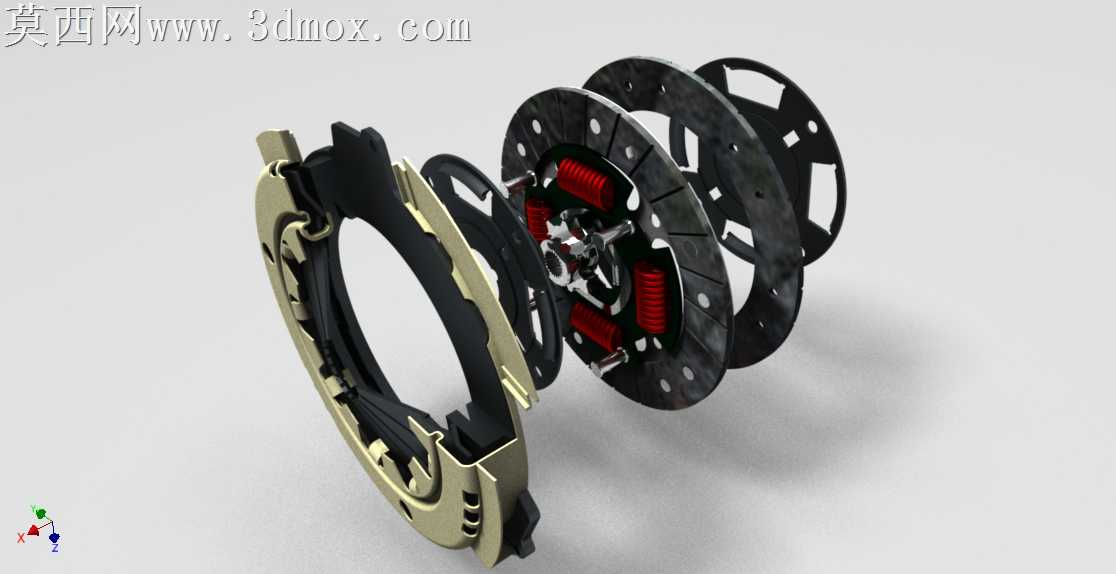

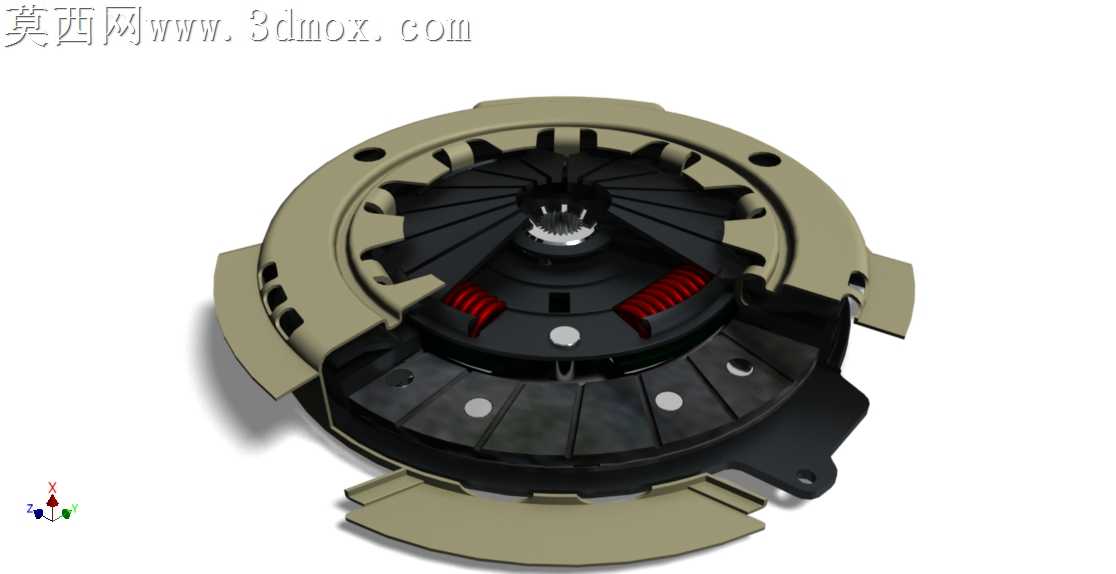

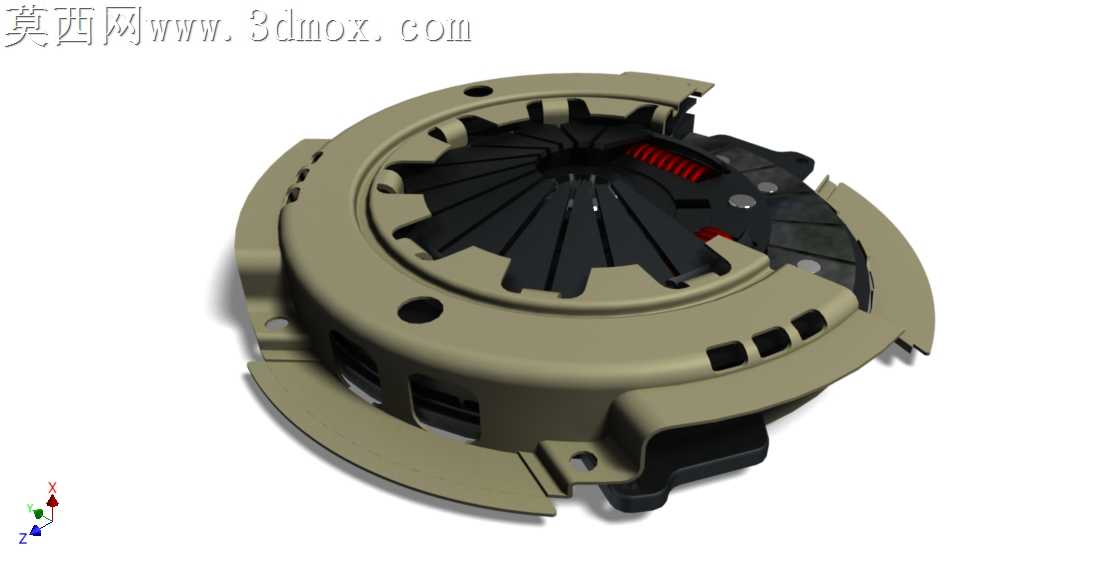

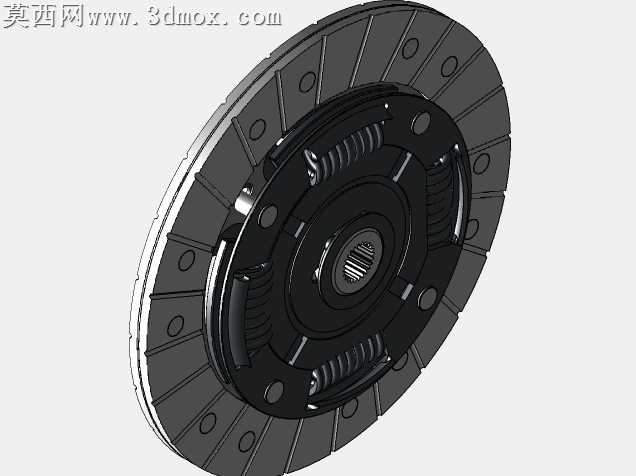

本作品为汽车传动系统核心部件离合器的三维结构设计，采用主流三维建模软件完成全参数化建模，通过剖切展示的形式完整呈现离合器内部各组件的装配关系与结构细节。建模过程中严格遵循实车离合器的尺寸比例与装配逻辑，首先完成盖板基础基体的建模，精准还原盖板上的安装定位孔、散热槽结构，保证盖板与飞轮端的安装匹配精度；其次完成膜片弹簧的结构建模，还原膜片弹簧的径向指状分离结构、弹性锥面形态，精准匹配膜片弹簧与盖板、压盘的接触定位关系，还原膜片弹簧作为压紧元件的结构特征。随后完成压盘部件的建模，还原压盘的环形摩擦接触面、传动凸耳结构，保证压盘与膜片弹簧、从动盘的接触配合精度；再完成从动盘总成的建模，还原从动盘的摩擦衬片、阻尼弹簧、花键毂结构，精准呈现摩擦衬片的环形摩擦面形态、阻尼弹簧的周向布置位置、花键毂的内花键齿形结构，还原从动盘传递扭矩、缓冲振动的结构基础。最后完成分离相关附属结构的建模，保证各部件之间的装配间隙符合实际工程要求，无干涉错位问题。渲染阶段采用金属材质与非金属材质分层赋予的方式，盖板、压盘、花键毂等金属部件赋予哑光铸铁与冲压钢材材质，还原金属部件的哑光金属质感与加工纹理；膜片弹簧赋予高弹性弹簧钢材质，呈现弹簧钢的深色金属光泽；摩擦衬片赋予非金属复合摩擦材料材质，还原摩擦材料的粗糙哑光质感；阻尼弹簧赋予弹簧钢亮面材质，区分不同功能部件的视觉特征。场景布光采用多光源组合的方式，主光源提供基础照明凸显结构轮廓，辅助光源补充暗部细节避免结构阴影过深丢失细节，环境光提升整体画面的通透度，最终通过剖切视角的渲染输出，清晰展示离合器内部的压紧结构、摩擦传动结构、分离操作结构的布局逻辑，完整呈现离合器接合与分离状态下的部件配合关系，直观展现膜片弹簧离合器压紧动力传递、分离切断动力的工作原理，模型结构完整，细节还原度高，可用于离合器结构原理展示、传动系统教学演示等场景。
