数控铣床用三维触控探针结构设计

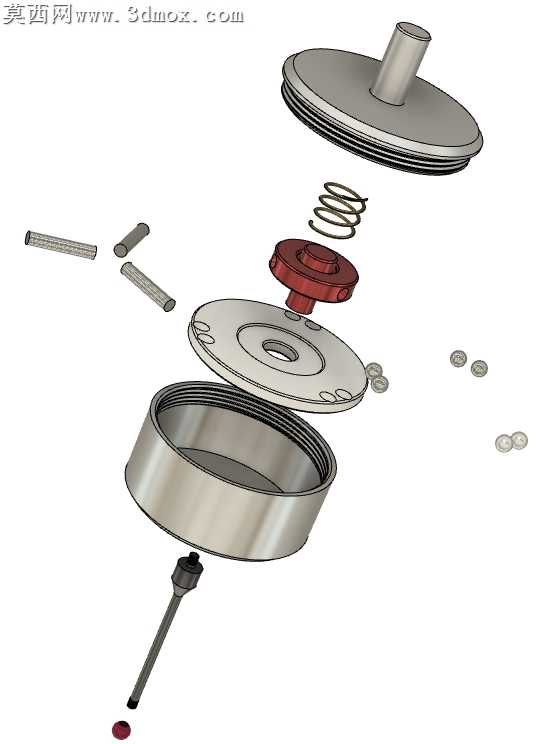

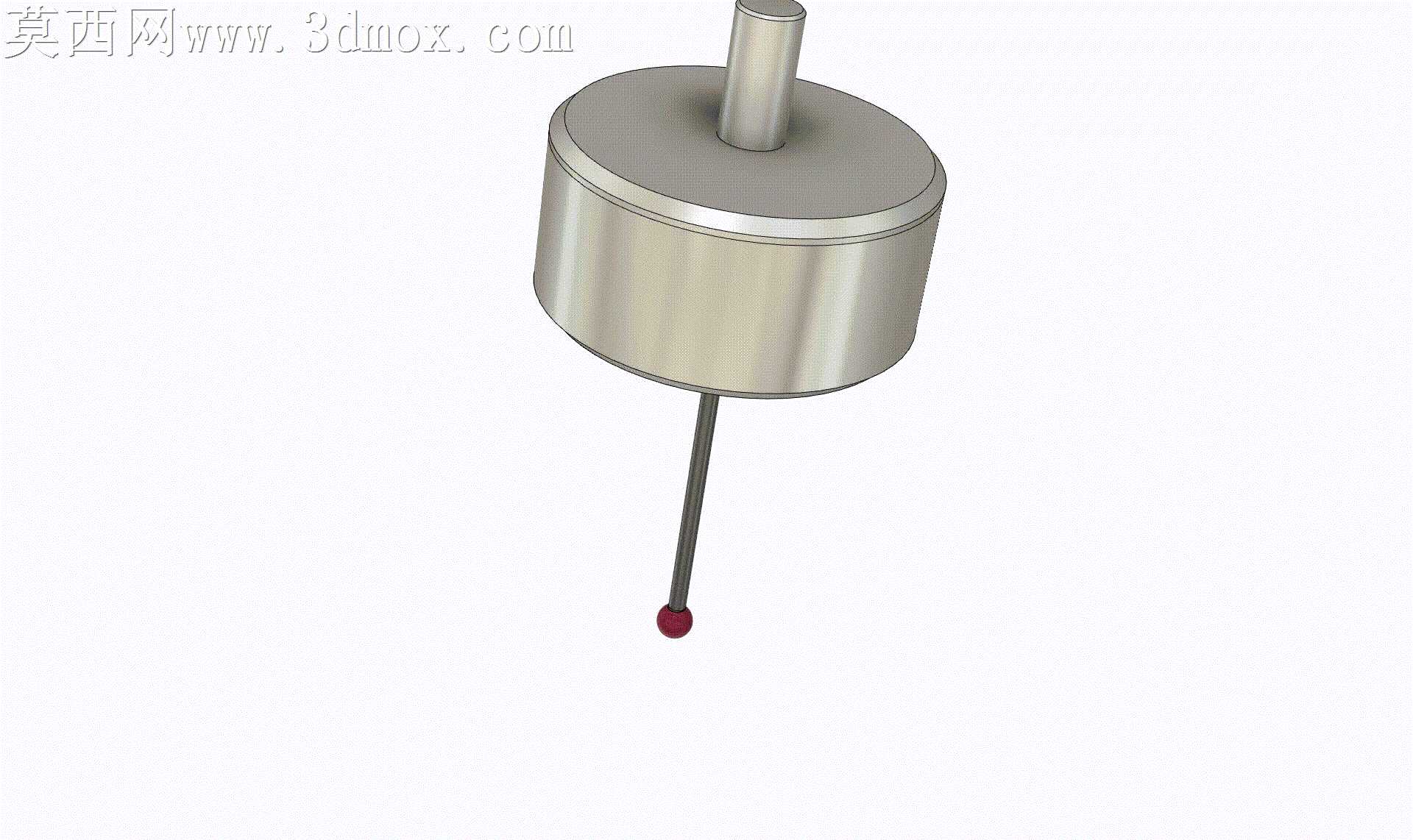

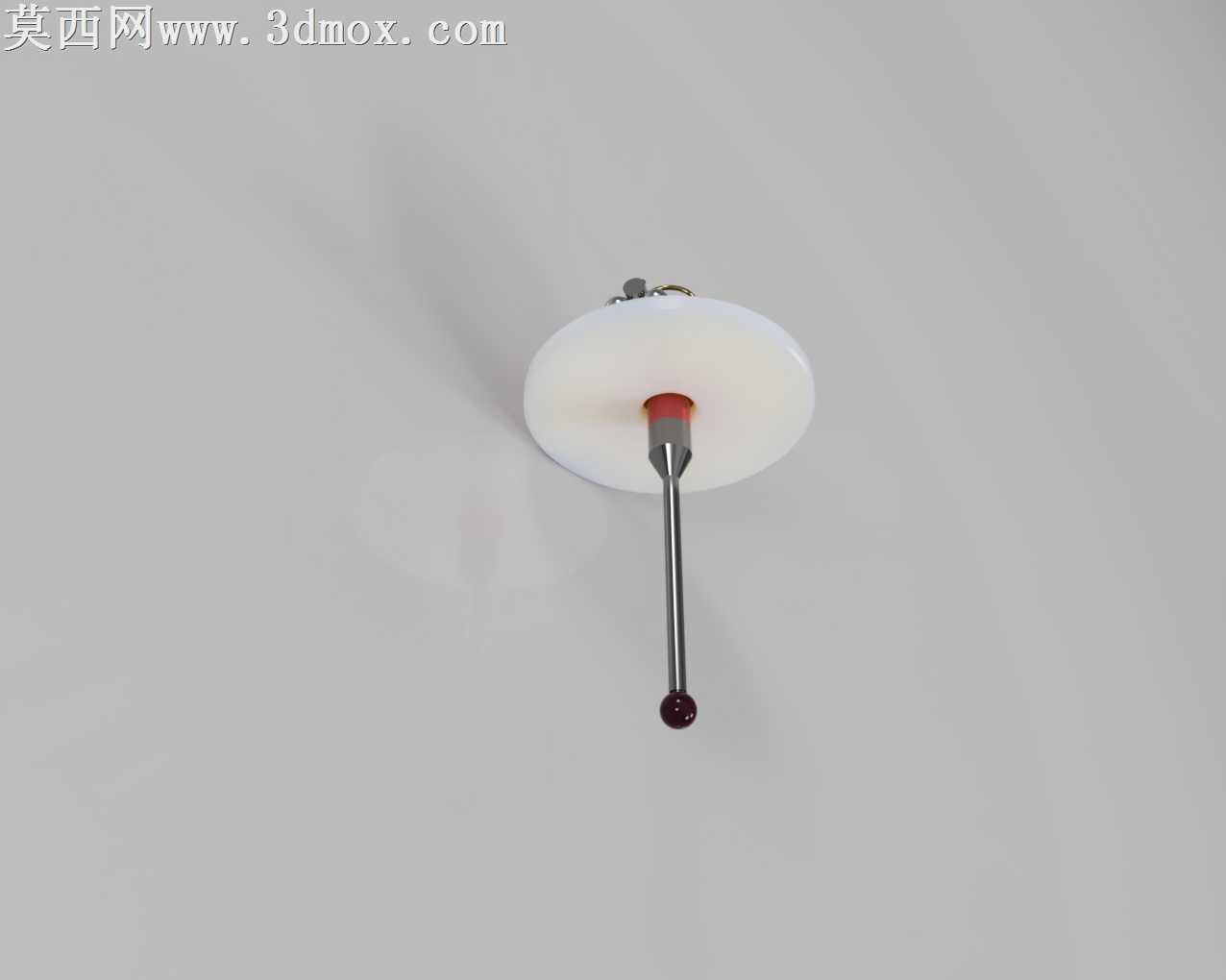

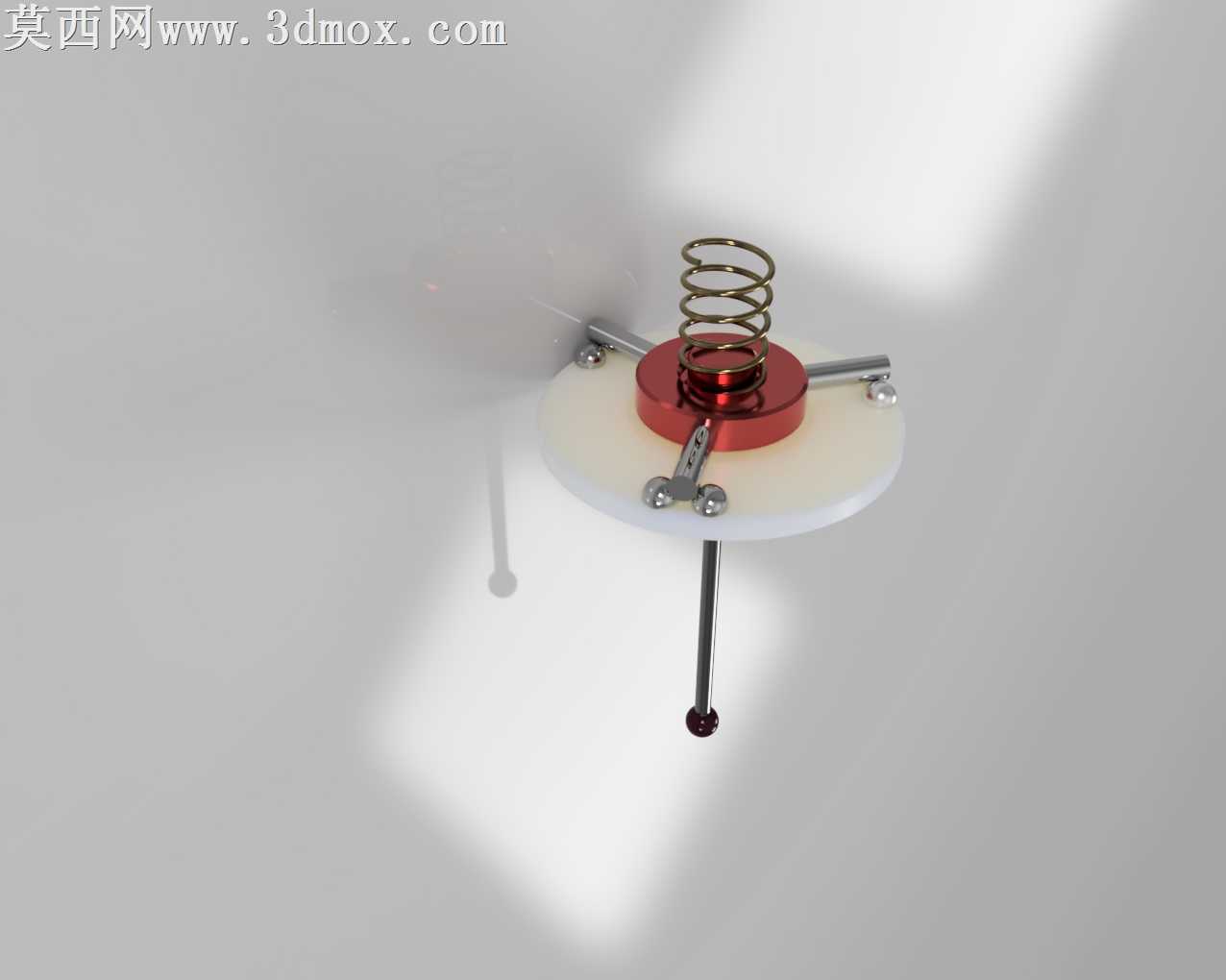

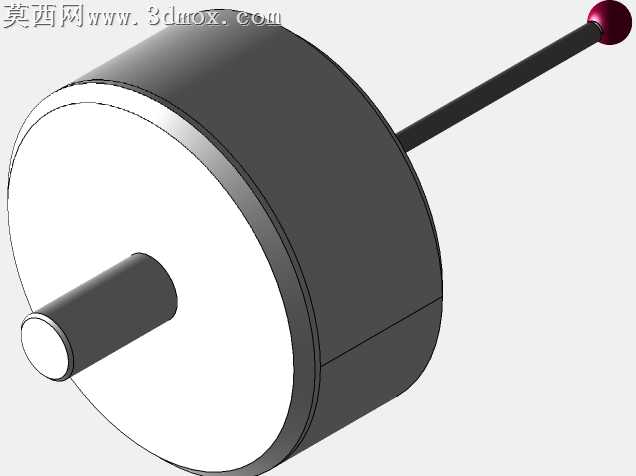

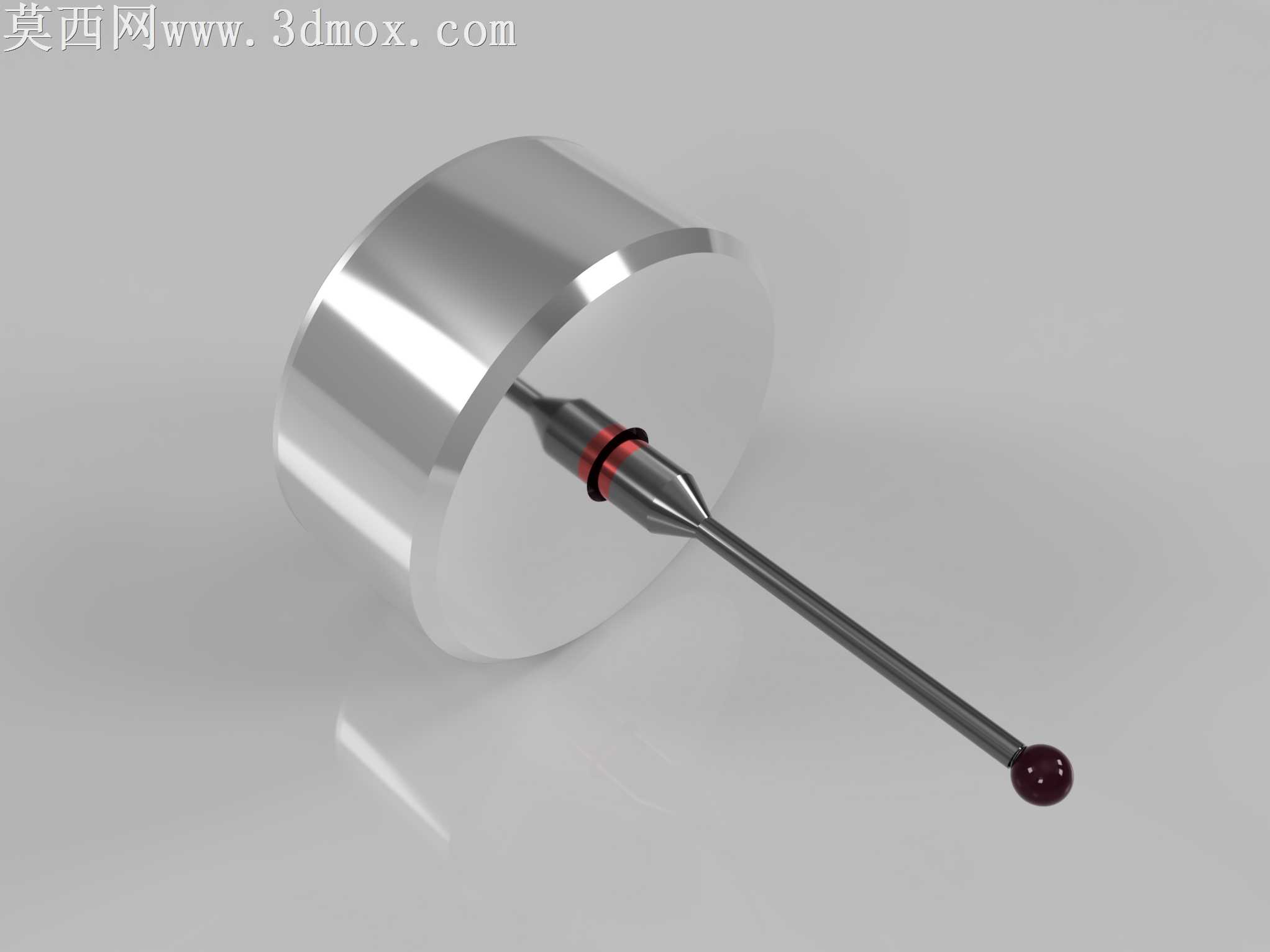

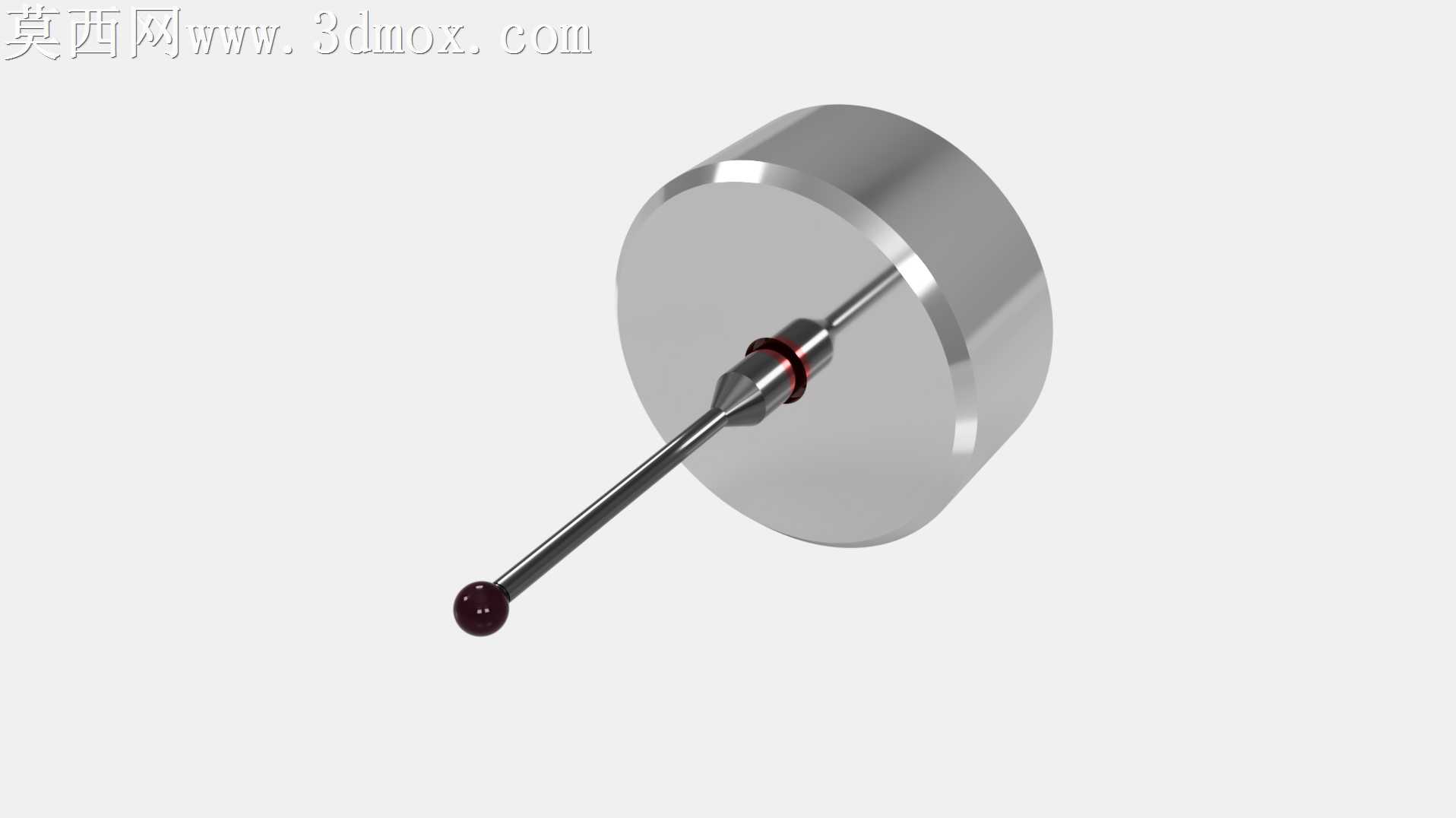

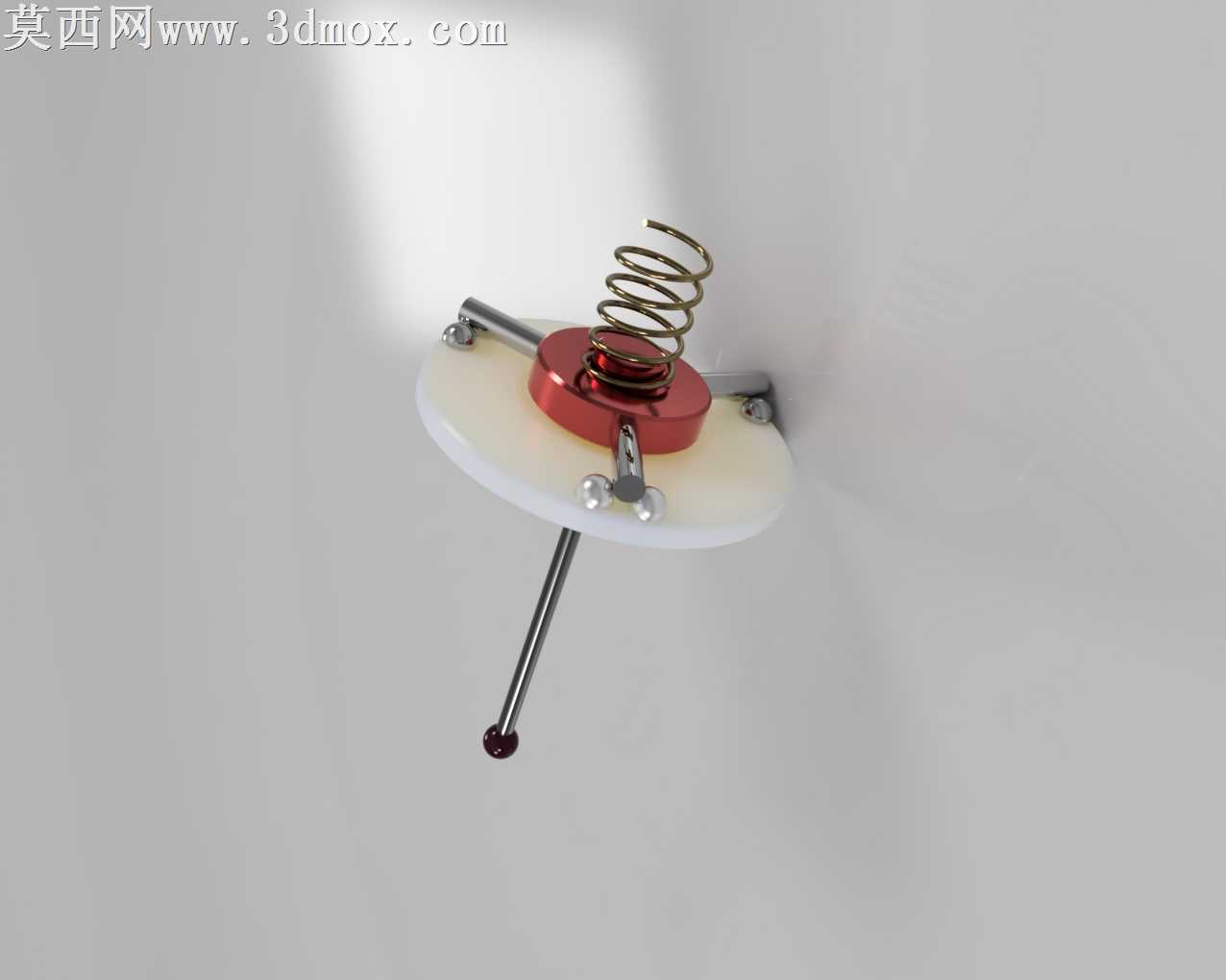

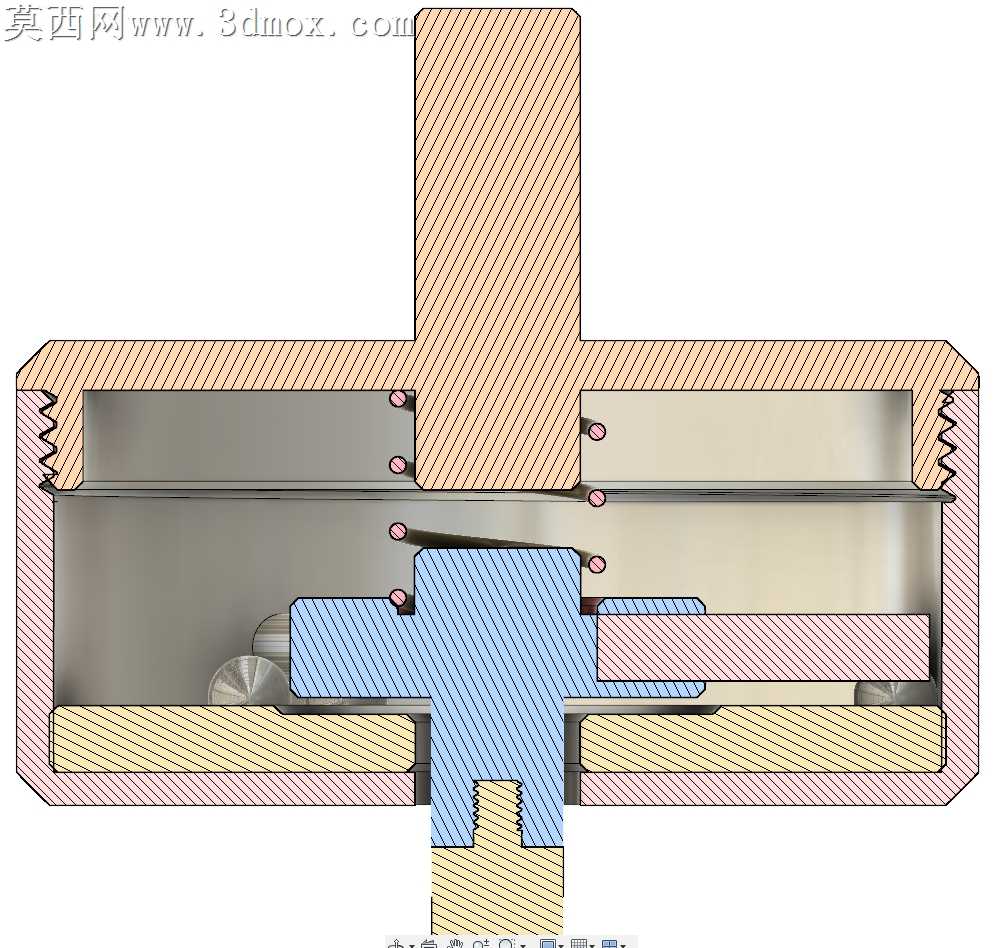

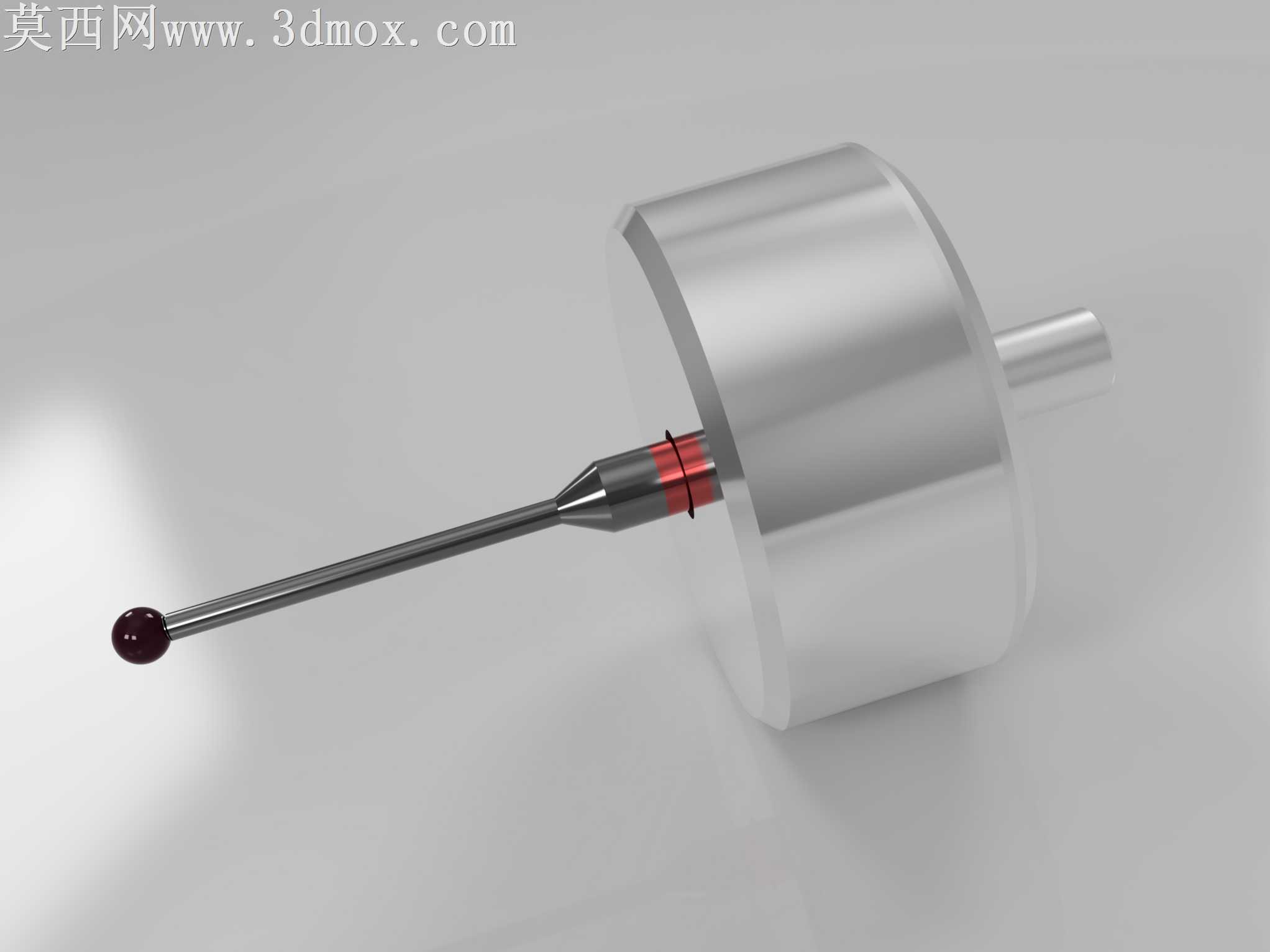

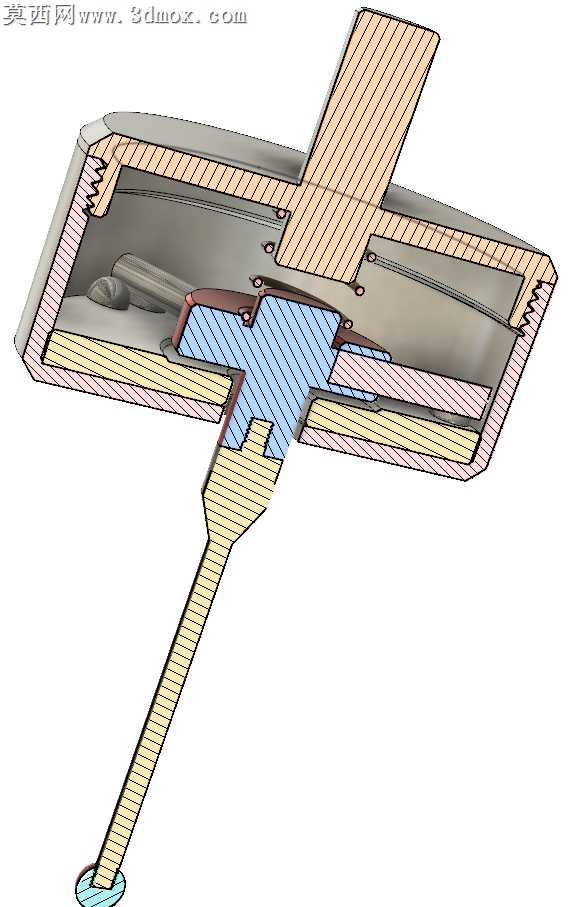

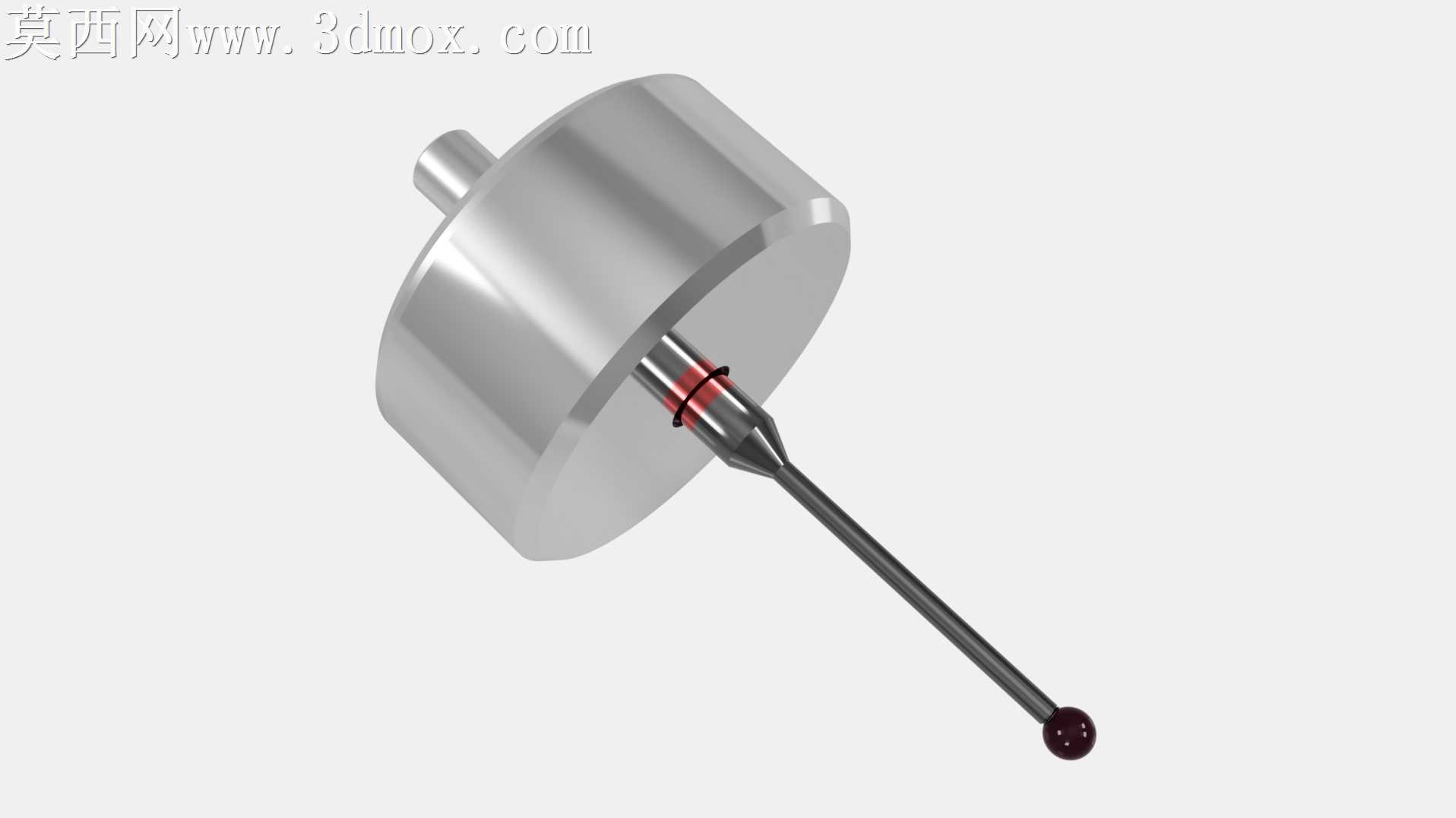

本模型为数控铣床配套使用的三维触控探针原型，建模过程围绕实际加工场景的使用需求展开，整体采用同轴式结构布局，核心分为安装基座、探针主体、测杆与测头四个功能模块。建模阶段优先保证各部件的装配同轴度公差，安装基座采用圆柱式结构设计，预留标准安装定位面，可适配多数数控铣床的主轴安装接口，建模时对基座的安装端面做了平面度约束，确保安装后探针整体的径向跳动控制在合理范围内。探针主体部分做了阶梯轴式的结构过渡，设置了密封防护环结构，建模时还原了防护环的嵌装槽结构，可在实际使用中阻挡切削液、金属碎屑进入探针内部的触发机构，保障触控触发的精度稳定性。测杆部分采用细长杆结构，建模时严格控制长径比，兼顾结构刚性与触碰检测的灵敏度，避免测杆过长导致的检测形变误差，同时测杆与主体连接位置做了锥面过渡结构，分散受力避免应力集中。末端测头采用红宝石球头结构，建模时还原了球头的高精度球面特征，保证触碰检测时各方向的触发阈值一致。材质渲染阶段，安装基座与探针主体采用抛光金属材质，还原不锈钢构件的高光反射与金属质感，防护环采用红色橡胶材质，区分功能结构的同时还原密封件的哑光质感，测杆采用硬质合金材质的深灰金属质感，测头采用深红色通透宝石材质，还原红宝石测头的半通透光学特征。渲染时采用柔和的影棚布光，突出各部件的结构轮廓与材质差异，清晰展现装配关系。设计思路上围绕数控加工的在机检测需求，整体结构紧凑无冗余部件，各零件的拆分符合实际加工装配逻辑，既保证了探针的检测精度要求，也兼顾了实际使用中的防护需求与安装适配性，可直接用于数控加工检测场景的结构参考、装配模拟以及相关教学演示使用。
