9g微型舵机SG90内部结构三维建模

项目分类:电机 发布时间:2026-02-28 ID:1143663

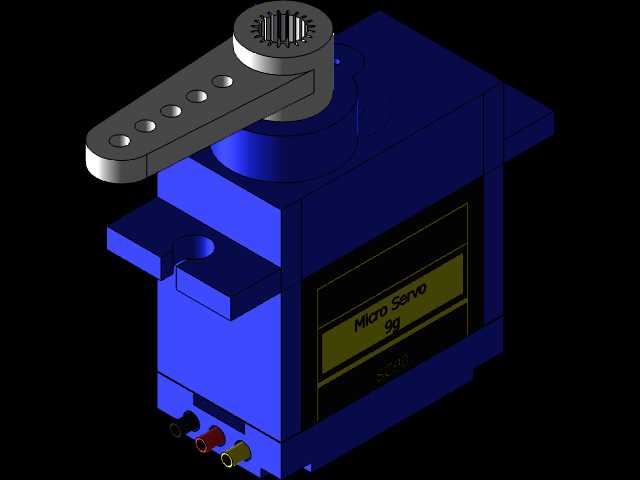

  • 9g微型舵机SG90内部结构三维建模

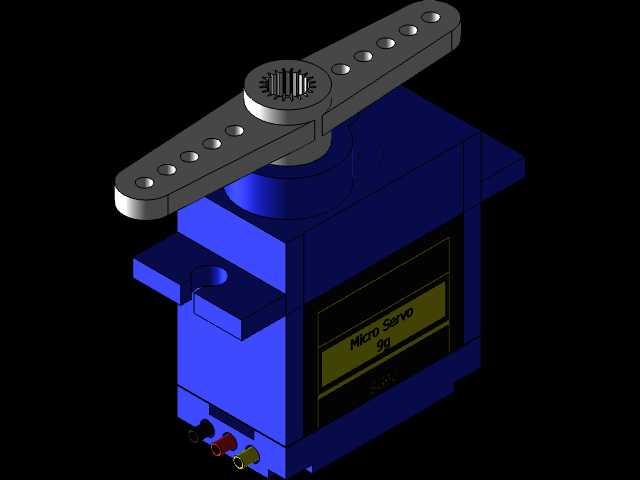

  • 9g微型舵机SG90内部结构三维建模

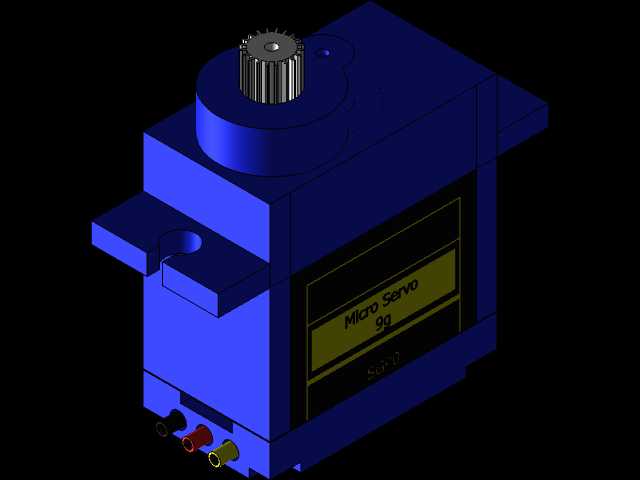

  • 9g微型舵机SG90内部结构三维建模

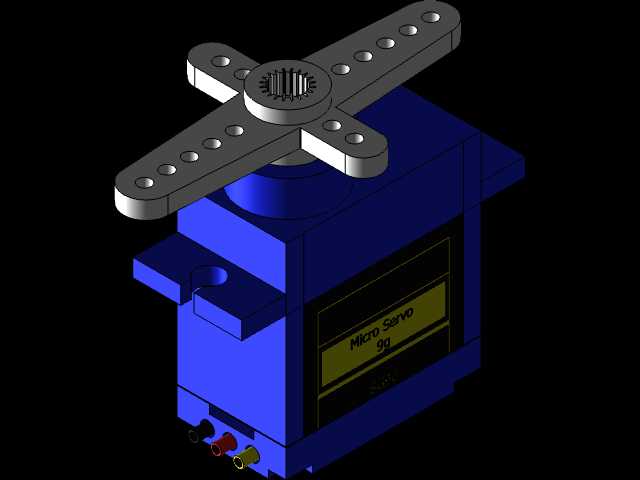

  • 9g微型舵机SG90内部结构三维建模
  • 9g微型舵机SG90内部结构三维建模

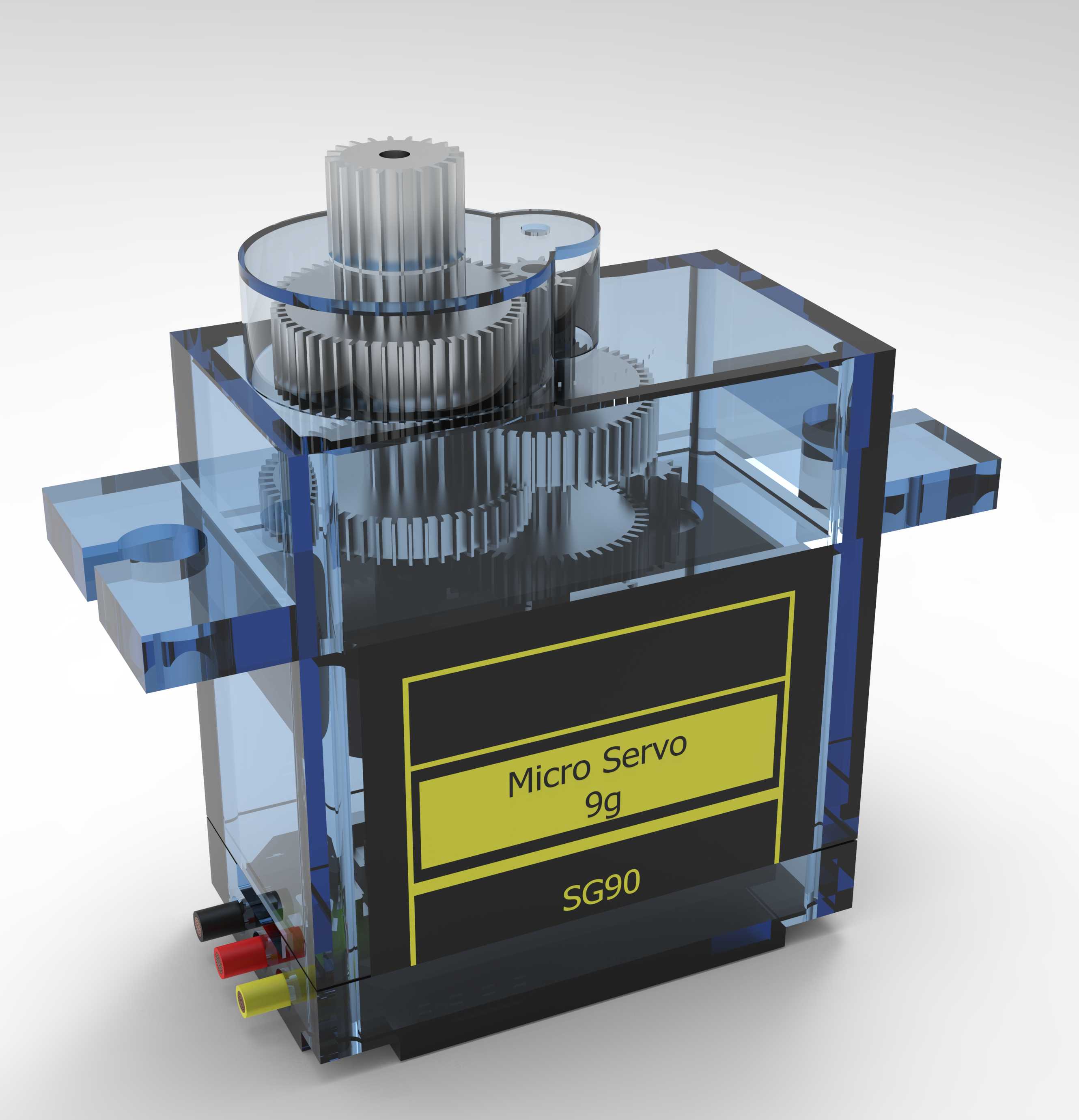

做小型自动化项目、航模DIY、教学演示装置的结构设计时,SG90这类9g微型舵机是绕不开的基础执行元件,很多刚接触结构选型的工程师容易只看标称扭矩参数,忽略实际安装边界和内部传动的受力逻辑,建这个模型的时候特意把外壳做了半透明处理,就是为了把内部三级直齿轮减速的传动路径完整呈现出来,不用拆实物就能看清每一级齿轮的啮合关系、输出轴的定位方式、电位器的联动结构。

从实际应用场景来说,这类微型舵机的负载边界很明确,适合用在扭矩需求不超过1.8kg·cm的轻载摆动工况,比如航模的舵面控制、小型云台的角度调整、教育机器人的关节动作、智能门锁的锁舌驱动、自动投喂装置的出料挡板切换,这些场景不需要连续旋转,只需要在0-180度范围内做精准角度定位,对安装空间的敏感度远高于大功率输出需求。

设计建模的时候首先还原的是安装边界尺寸,这类舵机的标准安装孔位是行业通用的,两侧的安装耳中心距、输出轴的台阶高度、出线端的位置都严格匹配实物尺寸,做结构装配的时候不用反复核对孔位公差,直接调用就能完成配合。外壳的上下盖扣合结构、螺丝柱的位置也完全按照实物测绘还原,包括底部的标签区域、侧面的限位凸台,都和实物保持一致,做整机装配干涉检查的时候不会出现尺寸偏差。

内部结构的建模重点放在传动链的还原上,第一级是电机轴上的金属小齿轮,和第二级的大直径塑料齿轮啮合,第二级齿轮同轴带小齿轮再驱动第三级减速齿轮,最终带动输出轴的大齿轮,每一级的传动比都和实际产品一致,输出轴和底部的电位器转轴是同轴联动的,舵机的角度闭环就是靠这个电位器反馈位置信号,建模的时候保留了电位器的安装槽位、三个接线引脚的位置,还有驱动电路板的安装空间,能清晰看到整个闭环控制的硬件布局。

输出端的结构细节也做了完整还原,顶部的输出齿轮是标准的21齿花键结构,匹配通用的舵机摇臂,不管是塑料摇臂还是金属摇臂都能直接适配,输出轴的轴向定位靠上下盖的轴承位约束,不会出现轴向窜动,齿轮之间的侧隙也按照实际装配公差预留,不会出现建模里齿轮干涉转不动的情况。接线端的三个引脚定义是通用的信号、电源、地线,引脚的间距、出线的护套结构都做了还原,做布线设计的时候可以直接参考走线位置。

很多新手用这类舵机容易出问题的地方是超负载堵转,建模的时候特意把电机的尺寸、齿轮的模数都做了准确还原,能直观看到每一级齿轮的齿厚,很容易判断出哪些工况下会出现齿轮扫齿的问题——比如垂直挂载负载超过额定值的时候,最后一级输出齿轮的受力最大,塑料齿的强度不足以支撑大负载,这时候就需要换更大规格的舵机,而不是盲目加大供电电压。另外外壳的材质是半透明PC,建模的时候还原了材质的通透度,能直接看到内部齿轮的运转状态,做教学演示模型的时候不用拆壳就能讲解传动原理。

安装的时候需要注意,这类舵机的安装耳是带沉孔的,用M2的自攻螺丝就能固定,不要用太长的螺丝,否则会顶到内部的齿轮,影响转动顺畅度。输出轴的初始中位位置在建模的时候也做了标记,装配摇臂的时候可以直接对准中位,不用反复上电调整角度。整个模型的装配关系完全按照实际产品的装配顺序来,从下盖开始依次安装电位器、驱动板、电机、各级齿轮、输出轴,最后扣合上盖,和实际生产的装配流程一致,做工艺设计的时候也能参考装配顺序。

从结构设计的角度来说,这类微型舵机的集成度非常高,把电机、减速箱、控制电路、位置反馈全部集成在23x12.2x29mm的狭小空间内,重量只有9g,对于对重量敏感的航模、小型穿戴设备、微型机器人来说,这个尺寸和重量的平衡是很难替代的,建模的时候还原了所有内部零件的壁厚,比如外壳的壁厚只有1mm,齿轮的腹板厚度只有0.8mm,在保证结构强度的前提下尽可能减轻重量,这也是这类微型执行元件的设计核心——在有限的空间和重量限制下,实现足够的输出扭矩和角度控制精度。
