HW-316四路继电器控制模块结构设计

在工业自动化控制、智能家居改造、小型实验装置搭建等场景里，四路继电器模块是极为常用的弱电控制强电的中转执行部件，这款HW-316型四路继电器模块的三维结构设计，完全围绕实际装机使用的全流程需求展开，从元件布局到安装边界都做了充分的工程化考量。先从实际用途来看，这类模块的核心作用是通过低压控制信号，比如单片机IO口输出的5V电平信号，来驱动板载继电器的触点吸合与断开，进而控制220V交流负载或者大电流直流负载的通断，四路独立通道的设计可以同时管控四路独立负载，常见的应用场景包括小型自动化设备的执行器通断控制、智能家居里的灯光与家电回路控制、学生电子竞赛作品里的动力回路切换、工业测试台架上的待测设备供电切换等，相比单路继电器模块，四路集成的设计可以大幅减少布线占用的空间，降低多模块拼接带来的接线故障概率。

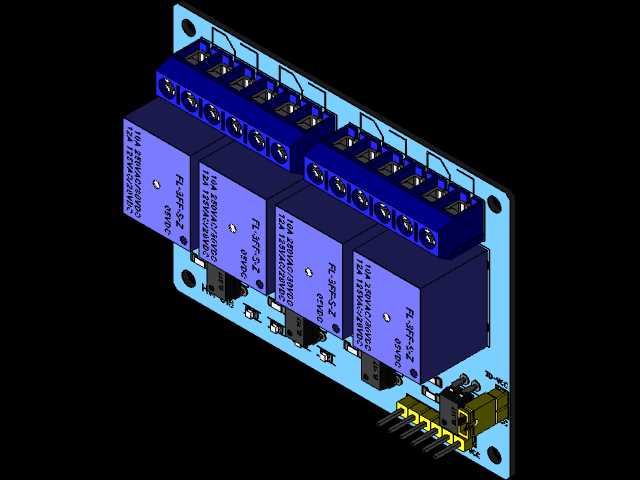

从设计思路层面拆解，这款模块的PCB板采用蓝色阻焊设计，板上元件布局严格遵循强弱电分离的原则，控制信号输入侧的排针布置在板边一侧，采用黄色排针座区分信号定义，包含VCC、GND以及四路独立的信号输入引脚，接线时可以直接与单片机控制板的排针对插，减少飞线带来的干扰；四个紫色的继电器主体沿板长方向等距排布，每个继电器对应的强电输出接线端子布置在板的另一侧，采用蓝色螺钉式接线端子，强电接线区域和弱电信号区域之间预留了足够的电气间隙，板上还布置了对应的续流二极管、状态指示灯、驱动三极管等元件，每个通道都配有独立的工作指示灯，继电器吸合时对应指示灯点亮，调试时可以直观判断每个通道的工作状态，不需要额外万用表测量触点通断，大幅提升现场调试效率。板载的续流二极管可以在继电器线圈断电时释放反向电动势，避免反向电压击穿前端的驱动元件或者控制端的单片机IO口，这部分元件的布局紧贴继电器线圈引脚布置，缩短了大电流回路的走线长度，降低了电磁干扰对弱电控制回路的影响。

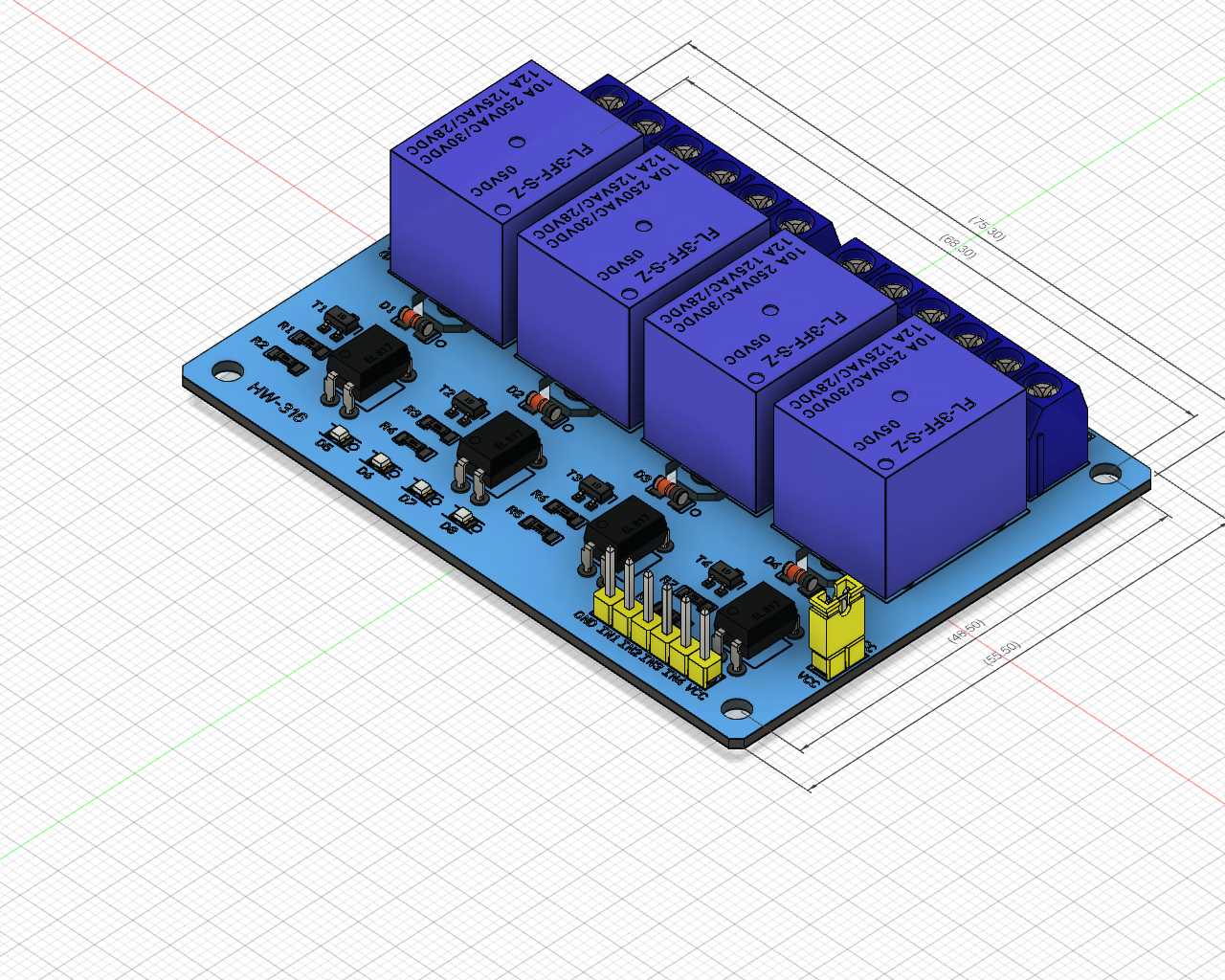

再看外形尺寸与安装边界，整个模块的PCB板为矩形结构，四个角预留了标准的安装固定孔，孔径适配常用的M3铜柱或者自攻螺丝，安装孔的位置避开了板上所有元件的投影区域，固定时不会出现螺丝顶到元件的问题；板的整体宽度控制在常规导轨安装配件的适配范围内，既可以用铜柱固定在设备内部的安装平面上，也可以搭配配套的导轨卡扣固定在标准DIN导轨上，适配不同设备的安装需求。四个继电器的高度是整个模块的最高元件高度，设计时将所有其他元件的高度都控制在继电器本体高度以下，在设备内部堆叠布置时，不会因为其他元件突出导致模块之间安装干涉。强电侧的接线端子采用倾斜式的接线口设计，接线时螺丝刀可以垂直于端子方向操作，不需要预留过大的侧面操作空间，在紧凑的设备腔体内也能顺利完成接线作业。信号输入侧的排针采用标准2.54mm间距，兼容市面上绝大多数的杜邦线、单片机扩展板接口，不需要额外定制转接线材。

从结构细节来看，每个继电器的引脚都穿过PCB板做焊接固定，继电器本体底部与PCB板之间预留了微小的间隙，避免继电器工作时的发热直接传导到PCB板的走线层，长时间工作时的热量可以通过继电器本体的外壳以及引脚向周围空气散出，板上的大功率驱动元件也预留了一定的散热空间，在额定负载下工作时不会出现热量累积导致的元件失效。模块的边缘做了圆角处理，没有尖锐的毛刺，装配时不会划伤操作人员的手或者划破线材绝缘层。每个强电接线端子旁都印有清晰的触点标识，标注了常开、常闭以及公共端的定义，接线时不需要额外查阅说明书就能完成正确接线，降低接错线导致的负载短路风险。在实际选型使用时，这款四路继电器模块的结构尺寸可以直接适配大多数小型控制盒的内部安装空间，不需要额外修改安装孔位，三维模型完整还原了板上所有元件的外形尺寸、安装位置以及接口细节，在做设备整体结构设计时，可以直接将该模型导入装配体中，提前预留好安装空间、接线操作空间，避免后期装配时出现干涉问题，也可以提前模拟布线走向，优化设备内部的走线布局，减少样机调试阶段的结构修改次数。
