欧姆龙双组触点电磁信号继电器

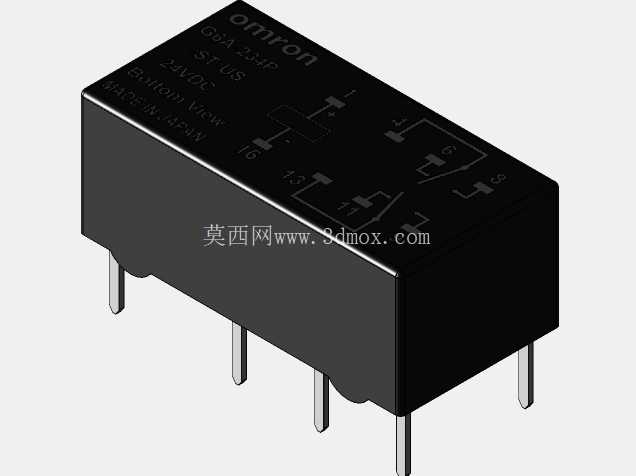

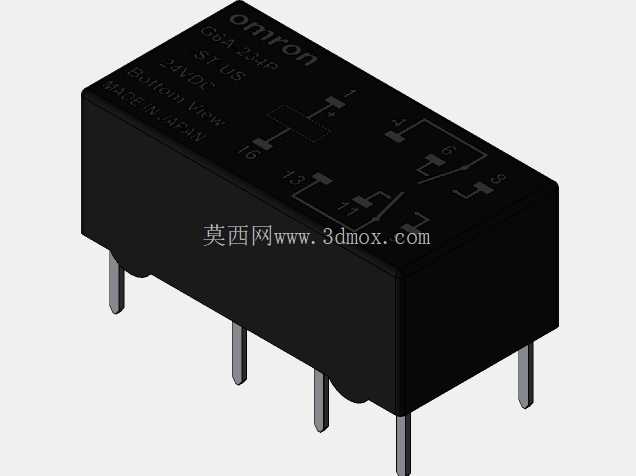

这款电磁信号继电器属于小型直插式控制元件，核心功能是通过小电流控制回路实现对多路信号回路、小功率负载回路的通断切换，在工业控制板卡、通讯终端设备、测试仪器、小型自动化装置的信号链路中应用十分广泛。不同于功率继电器侧重负载通断能力的设计取向，该型号信号继电器的设计核心围绕信号传输的可靠性、触点动作的响应速度、线圈驱动的低功耗展开，整体外形采用标准直插式塑封结构，黑色阻燃PBT材质外壳表面直接丝印触点接线定义、线圈额定参数、品牌标识，生产装配环节无需额外查阅手册即可快速识别引脚定义，减少SMT或手工插装过程中的错装风险。

从安装边界来看，该继电器采用8引脚双列直插布局，引脚间距符合通用IC插座的间距标准，既可以直接焊接在PCB板上，也可以配套对应规格的IC插座实现插拔式安装，方便后期设备维护时的元件更换，无需对PCB焊盘进行二次拆焊操作。引脚采用镀锡铜合金材质，焊接浸润性良好，能够适配波峰焊、手工焊等多种焊接工艺，引脚伸出外壳的长度经过精准核算，既保证焊接时焊盘与引脚的结合强度，也避免引脚过长导致的相邻焊点短路风险。外壳整体为长方体结构，边角做小圆弧过渡处理，没有尖锐凸起，在自动化插件设备的供料轨道中能够顺畅输送，不会出现卡料、翻件的问题，适配批量生产的自动化装配需求。

内部结构设计上，该继电器采用双组转换触点布局，单组触点可承载小功率信号回路的通断需求，触点材质采用银钯合金，能够有效降低触点闭合时的接触电阻，减少弱信号传输过程中的信号衰减，同时具备一定的抗电弧烧蚀能力，在额定负载下能够保证足够的机械寿命与电气寿命。线圈部分采用低功耗设计，额定电压下的驱动电流较小，可直接由通用逻辑芯片的输出端口驱动，无需额外增加驱动放大电路，简化外围控制回路的设计复杂度。线圈与触点之间设置绝缘隔离层，能够满足控制回路与信号回路之间的绝缘耐压要求，避免不同回路之间的信号串扰，提升设备运行的抗干扰能力。

在实际选型应用中，这类信号继电器常被用于通讯设备的信号链路切换、测试仪器的量程切换、工业IO模块的通道隔离、小型家电的控制回路通断等场景，设计时需要重点关注线圈额定电压与驱动回路的匹配性、触点负载参数与被控回路的功率匹配、安装空间的尺寸预留。建模过程中严格按照实物尺寸还原外壳轮廓、引脚位置与直径、表面丝印的位置与内容，外壳表面的哑光质感、引脚的金属光泽都做了对应还原，可直接用于PCB布局的干涉检查、设备装配的空间校验、产品演示动画的元件装配展示，也可作为电子元件库的标准模型调用，减少设计人员重复建模的工作量。在PCB布局阶段调用该模型，能够提前核对继电器与周边电容、芯片、接插件等元件的空间距离，避免生产装配时出现元件干涉、插件工装无法对位的问题，同时也可以用于整机BOM的可视化展示，方便生产、采购环节快速识别对应元件。
