带钥匙圆柱式转舌柜门锁结构设计

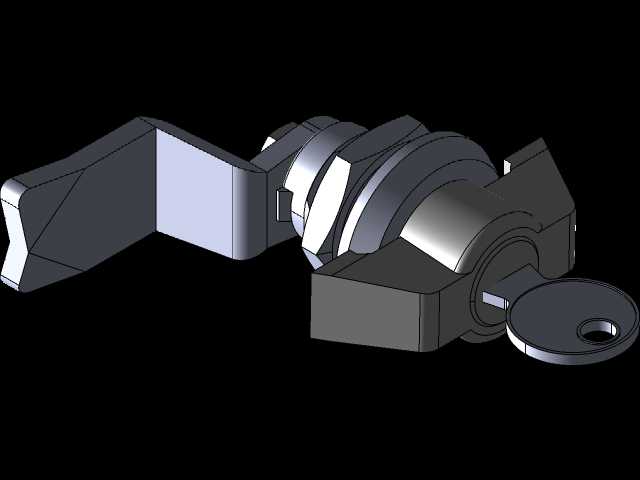

　　这款带钥匙的转舌式锁具，是工业柜体、机箱机柜、储物柜门体上应用极广的锁闭部件，日常在电气控制柜、户外设备机箱、工业储物柜、小型设备舱门的场景中都能见到这类结构的身影，核心作用是实现门体与柜体的可靠锁合，避免非授权开启，同时兼顾安装便捷性与操作顺畅度。从结构设计逻辑来看，这款锁采用圆柱式主体穿装结构，锁体主体为阶梯轴形态，适配门板上预先冲制的圆形安装孔，安装时从门板外侧将锁体穿入安装孔，内侧通过六角锁紧螺母与锁体自带的外螺纹段旋合，将锁体牢牢夹紧在门板上，不需要额外的焊接或者复杂紧固件固定，适配的门板厚度范围覆盖常规1mm到3mm的冷轧钢板、绝缘板材门板，安装孔直径按照行业通用的标准尺寸设计，能够直接替换同规格的老旧锁具，互换性较强。锁的操作端在门板外侧，集成了钥匙插孔，配套的平板钥匙插入后旋转即可带动内部锁芯机构动作，锁芯内部采用弹子限位结构，只有匹配齿形的钥匙才能解除锁芯的转动限位，避免非授权人员随意开启，钥匙拔出后锁芯处于锁止状态，外部无法通过旋钮或者其他工具随意转动锁体。锁体的内侧输出端连接弯折式转舌，也就是锁舌部件，转舌采用Z型弯折的钢板冲压成型，当钥匙带动锁芯转动90度时，转舌会随之转动，从与门框锁扣错位的解锁状态转动到卡入门框锁扣的锁止状态，转舌的弯折高度经过精准设计，锁止状态下能够牢牢勾住门框内侧的锁边，间隙控制在合理范围，既不会因为间隙过大导致门体晃动异响，也不会因为间隙过小出现转动卡滞、关不上门的问题。在细节设计上，

　　锁体与门板接触的位置带有橡胶密封垫圈，安装后垫圈被压紧在锁体法兰面与门板外侧之间，能够阻挡灰尘、飞溅的水渍从安装孔缝隙进入柜体内部，适配户外设备或者有防尘防水要求的柜体使用场景，锁体的金属部件表面都做了镀锌钝化处理，在常规工业环境下具备不错的防锈能力，长期使用不容易出现表面锈蚀、转动卡涩的问题。转舌与锁芯输出轴的连接采用扁位配合加螺钉紧固的结构，安装时可以根据实际门体的锁合方向调整转舌的安装角度，不管是左开门还是右开门，都能通过调整转舌角度实现适配，不需要额外更换配件，适配性较强。钥匙的设计也兼顾了实用性，钥匙柄采用圆形带挂孔的结构，多把锁的钥匙可以通过挂孔串在钥匙环上，方便运维人员管理携带，钥匙插入端的齿形加工精度较高，

　　插入锁芯后没有明显的松旷量，旋转操作时手感顺畅，不会出现卡滞或者拧不动的情况。从实际使用的角度来看，这类转舌锁的结构可靠性很高，内部没有复杂的传动部件，弹子锁芯的结构经过多年的市场验证，故障率极低，日常使用中只需要定期在锁芯内部注入少量润滑脂，就能保证长期转动顺畅，不会出现钥匙拧不动、锁芯卡死的问题。相较于大型的门锁结构，这类小型转舌锁占用的安装空间极小，锁体突出门板外侧的高度很低，不会在设备外部形成突出的磕碰点，也不会影响设备外部的整体美观度，在各类紧凑型工业设备、电气柜体上应用时不会和周边的其他部件产生安装干涉。在建模过程中，这类锁具的结构需要重点关注几个尺寸边界：首先是锁体穿装部分的外径与安装孔的配合公差，

　　要保证锁体能够顺利穿入标准安装孔，同时不会出现过大的间隙导致锁体晃动；其次是锁紧螺母的螺纹规格与锁体螺纹段的长度，要保证在适配厚度范围内的门板时，螺纹段有足够的啮合长度，保证锁紧可靠；第三是转舌的转动半径，要保证转动过程中转舌不会和门板内侧的加强筋、安装梁等部件产生干涉，同时锁止位置能够有效勾住门框的锁边，实现可靠锁合；最后是锁芯的转动行程，要保证钥匙转动90度时，转舌刚好到达锁止或者解锁的位置，有明确的到位手感，避免出现转动过位或者锁合不到位的问题。这类锁具除了工业柜体场景，在一些商用储物柜、办公文件柜、设备检修门的场景下也有大量应用，结构简单、成本可控、可靠性高是它能够被广泛使用的核心原因，设计过程中不需要追求过于复杂的锁止结构，在满足锁合安全性、安装便捷性、操作顺畅度的前提下，尽可能简化结构、降低故障率，就是这类五金配件设计的核心思路。
