哈巴斯模块化立式带式输送设备结构设计

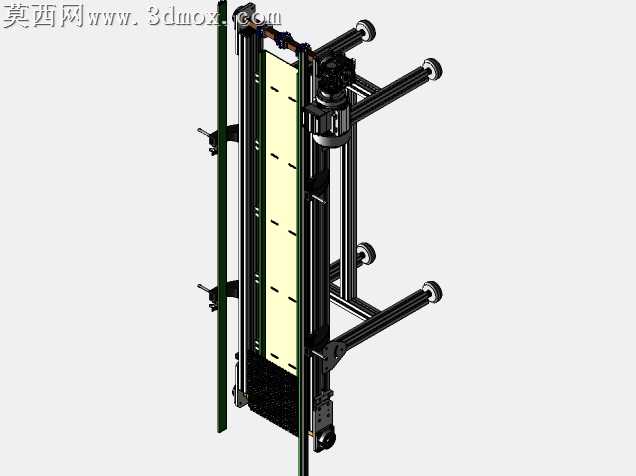

本模型为哈巴斯品牌模块化带式输送机的三维设计成果，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循模块化设计理念，将整机拆分为机架单元、驱动单元、皮带张紧单元、侧边导向单元、安装固定单元多个独立可替换模块，每个模块单独完成零件建模、装配约束与干涉检查，既保证了整机结构的装配精度，也为后续不同规格机型的参数改型、模块替换提供了充足的设计便利。模型渲染阶段针对不同零部件赋予了贴合实际工业应用的材质属性：主体支撑机架采用工业铝型材材质，还原了铝型材阳极氧化后的哑光银灰色金属质感，表面清晰呈现型材的标准槽道结构；输送皮带采用哑光米黄色聚氨酯材质，模拟了工业输送皮带的防滑表面纹理与适度的柔韧质感；驱动端的辊筒、张紧结构、固定紧固件采用发黑碳钢材质，还原了机加工金属零件的表面光泽与边角倒角细节；侧边的导向护板采用深绿色硬质PVC材质，区分了不同功能部件的视觉层次，整体渲染效果清晰直观，能够完整呈现设备的装配关系与外观特征。从结构设计来看，该输送机采用立式窄幅布局，区别于常规水平布置的带式输送设备，可适配狭小安装空间内的垂直方向物料输送需求；机架采用标准工业铝型材搭配专用角件连接，无需复杂焊接加工，装配便捷且结构刚度充足，能够稳定支撑输送过程中的载荷；驱动单元集成于机架上端，通过驱动辊筒带动皮带运转，下端设置可调节的张紧机构，可通过调整张紧辊的位置快速调整皮带张紧度，避免皮带打滑、跑偏问题；皮带表面等距设置有挡料结构，可在立式输送过程中承托物料，防止物料滑落；机架两侧设置有可调节的导向固定件，可根据实际安装场景调整设备的固定位置，适配不同的生产线对接需求；机架端部设置的横向支撑臂可用于安装传感器、挡停机构等周边配套组件，拓展设备的应用场景。整个设计过程充分考虑了模块化输送设备的通用化、标准化需求，所有连接部位均采用标准紧固件，易损件均采用行业通用规格，能够有效降低设备的生产制造成本与后期维护成本，可直接用于自动化生产线的方案布局展示、非标设备改型设计参考以及相关教学演示场景。
