可倾斜模块化组合带式输送结构设计

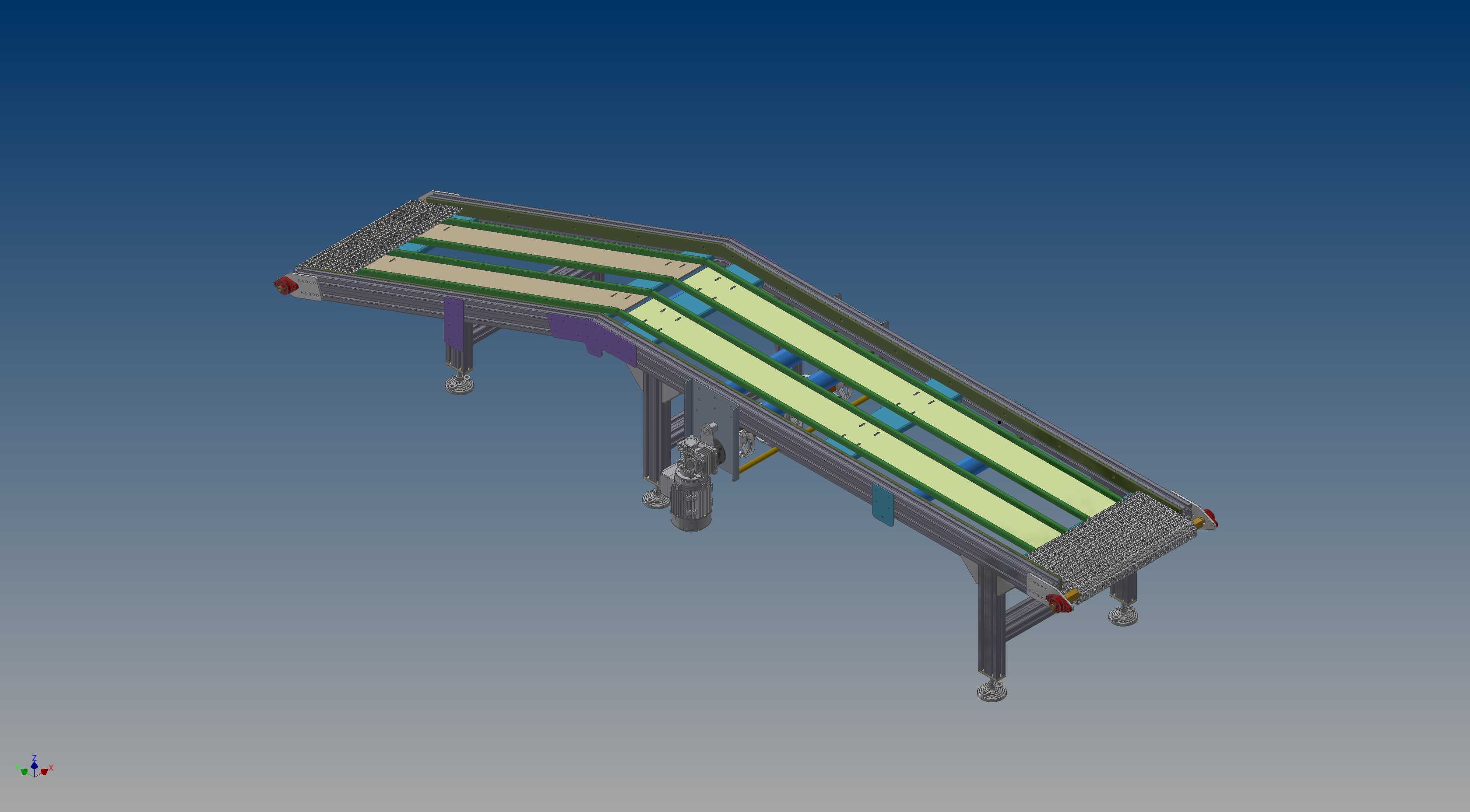

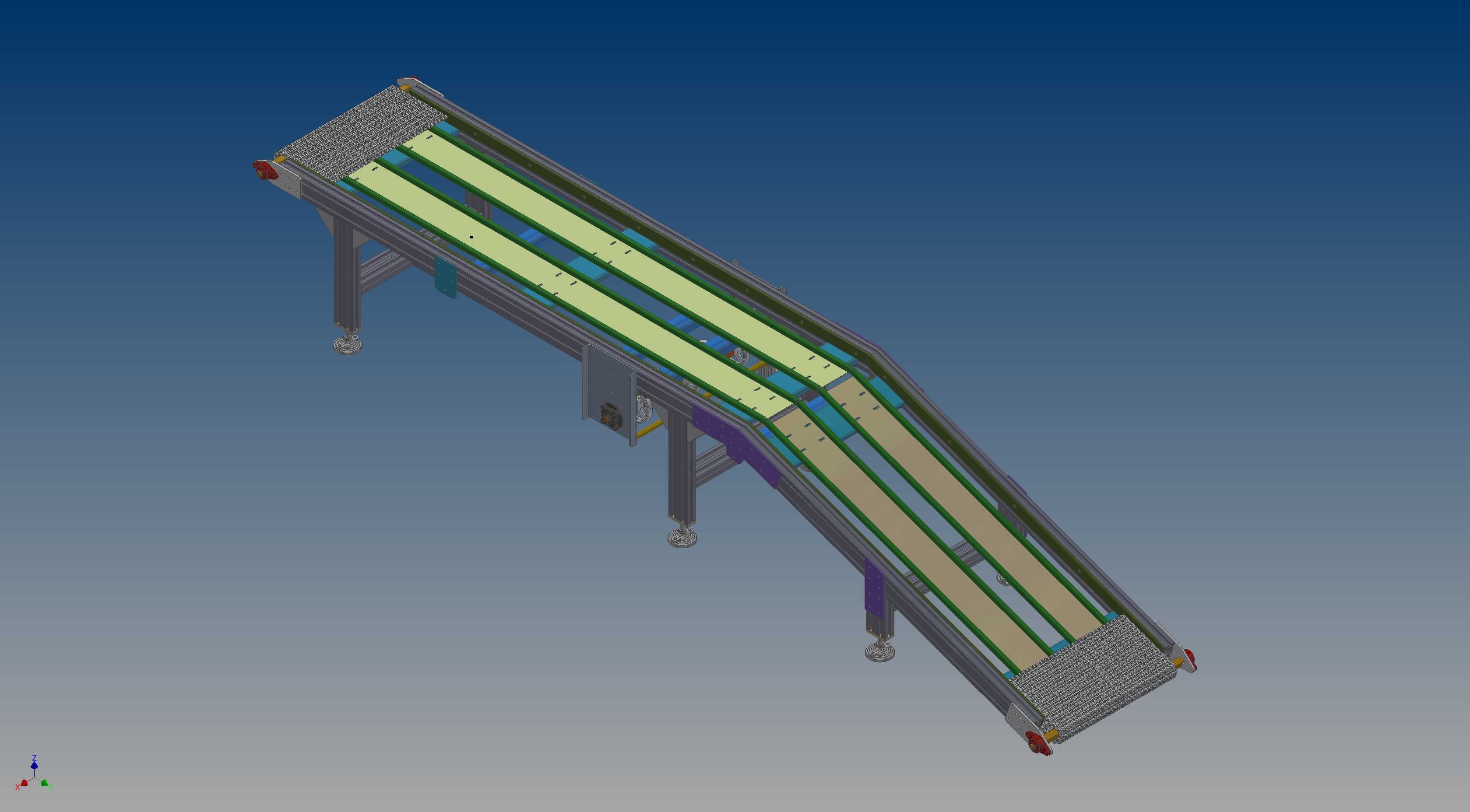

　　在包装车间成品下线转运、电商仓储分拣线接驳、食品加工工段物料传递这类存在高低工位差的场景里，常规水平布置的皮带输送机往往需要额外搭配提升转序设备，不仅占用更多车间通道空间，多设备衔接处还容易出现物料卡滞、散落的问题，这款可倾斜布置的组合式带式输送结构，正是针对这类跨高度差的连续输送需求做的定向设计。从结构组成来看，整机采用双列并行窄皮带的布置形式，区别于传统整幅宽皮带的设计，这种双带结构在输送箱装、规整块状物料时，既能通过两条皮带的同步承托保证物料输送过程的姿态稳定，又能减少皮带与机架的接触摩擦面积，降低长周期运行的皮带磨损速率，同时窄幅皮带的张紧调整难度更低，日常维护时不需要拆解大量护板结构就能完成张紧度校准。

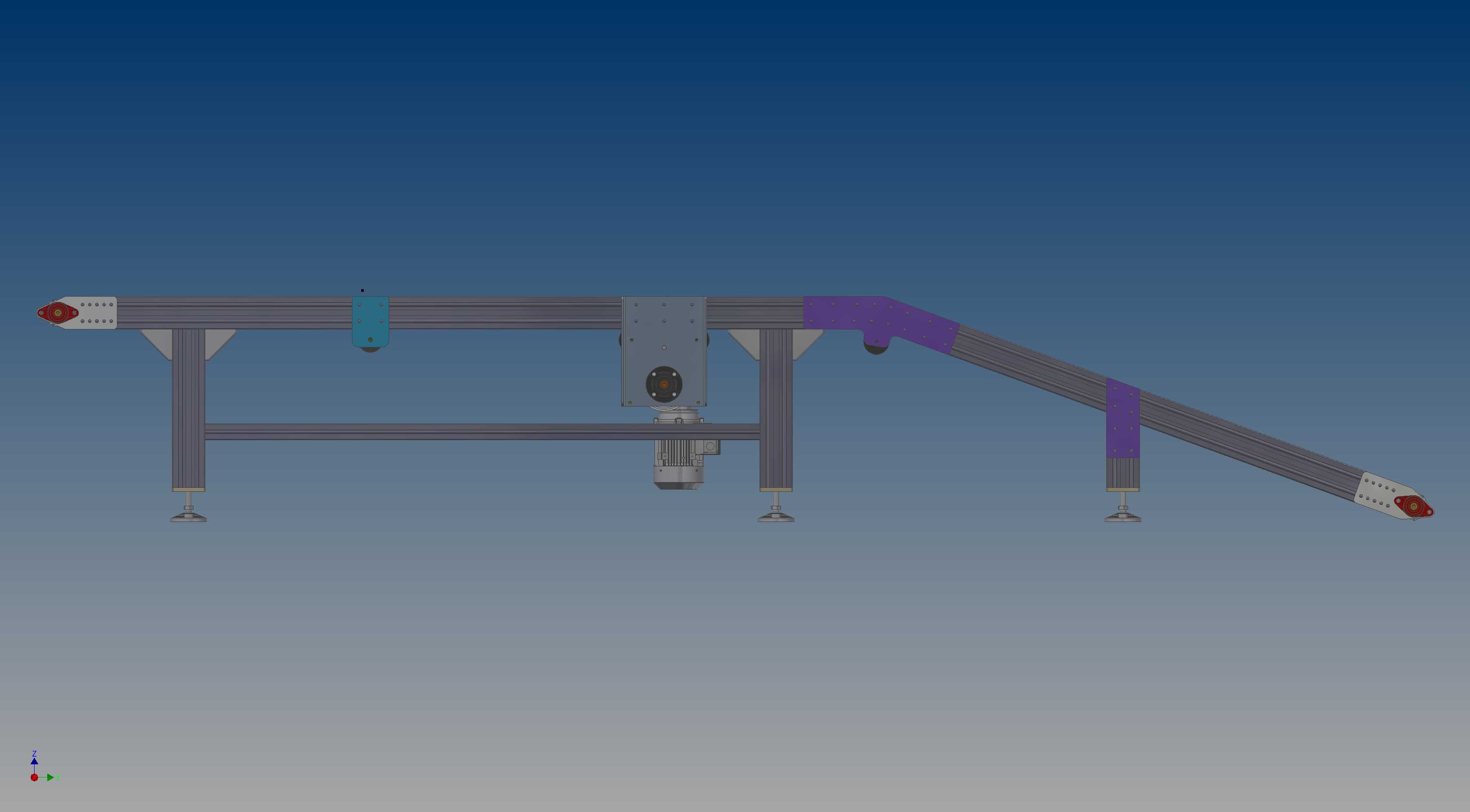

　　机架部分采用分段组合的设计思路，水平进料段、倾斜过渡段、水平出料段三个模块通过法兰式连接座拼接，各段的支腿均配置可调脚杯，安装时可以根据现场实际的工位高度差，在设计允许的倾斜角度范围内调整倾斜段的抬升高度，不需要对机架主体做切割、焊接等二次加工，适配不同现场的安装边界条件。从安装边界来看，整机水平投影长度可根据输送需求调整模块数量，倾斜段的最大抬升高度适配常规0.8米到1.5米的工位高度差，机架两侧预留的安装槽位可以按需加装侧向导条、光电传感器安装支架、物料挡停机构等附件，不需要在机架型材上额外钻孔，方便用户根据自身工艺需求做功能拓展。驱动单元布置在倾斜段的下部位置，采用电机减速机直连驱动辊的结构，减少链传动带来的传动间隙和维护点，

　　同时倾斜段的皮带内侧配套防跑偏挡边结构，避免皮带在倾斜输送过程中因受力不均出现跑偏、撒料的问题。在实际选型应用时，这种组合式结构不需要像定制焊接机架那样等待长周期的加工制作，各模块可以单独运输到现场后快速拼接组装，对于需要频繁调整生产线布局的柔性生产车间来说，设备转场移动的便利性远高于整体焊接式的输送设备。双皮带的中间间隙位置还可以按需加装分拣拨料机构、视觉检测工位的透光背景板，适配更多工艺环节的集成需求，比如在电子零部件组装线，可在间隙位置布置检测传感器，实现输送过程中的工件姿态检测；在包装线可在间隙位置安装封箱机构的下托组件，让输送和封箱工序同步完成，减少工件转序的等待时间。支腿的可调脚杯调节范围覆盖±50mm的地面高度差，

　　即使车间地面存在一定的平整度误差，也能通过脚杯调整保证机架整体水平，避免皮带运行时出现单侧受力过大的问题。整机的侧边护板采用快拆式结构，日常清理皮带内侧残留的物料碎屑、检查辊筒转动状态时，不需要借助专用工具就能拆下护板，大幅降低日常运维的工作量。倾斜段的皮带表面可以根据输送物料的特性选择不同的表面纹理，输送表面光滑的纸箱类物料时可搭配防滑纹皮带，输送散状颗粒物料时可加装横向挡条，避免物料在倾斜输送过程中出现下滑的问题。
