手动台式压装作业用小型手扳压力机结构

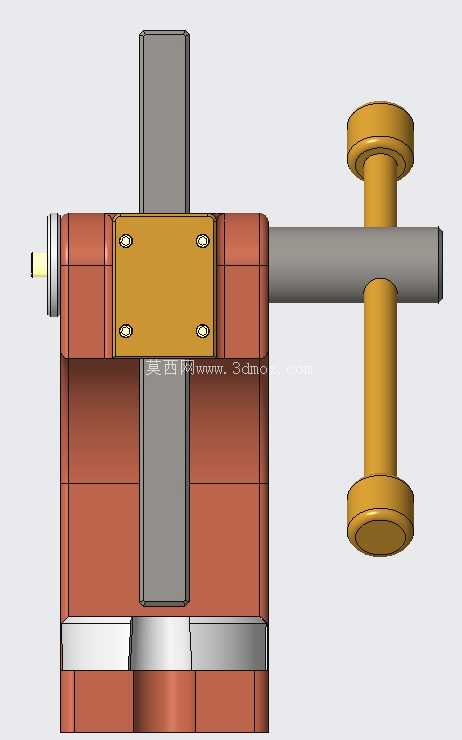

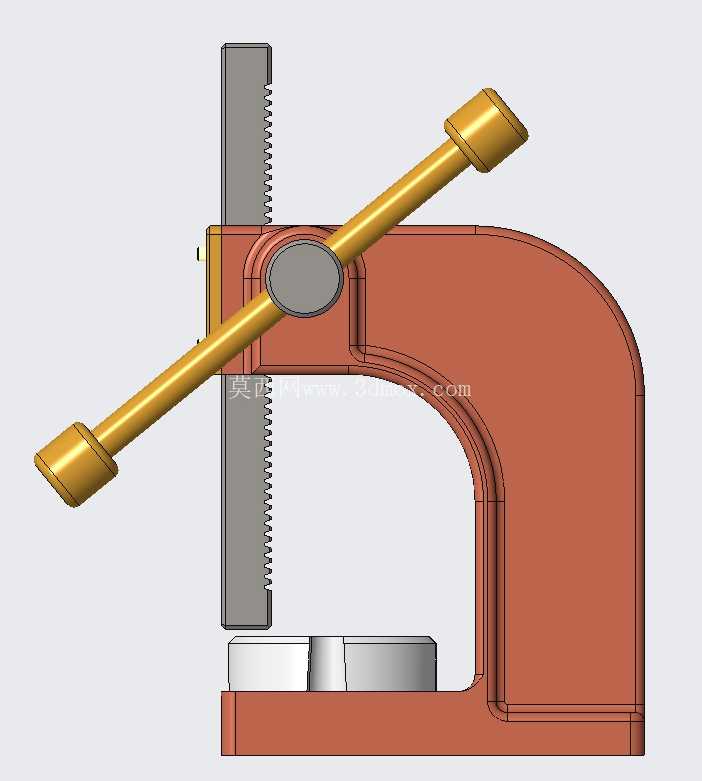

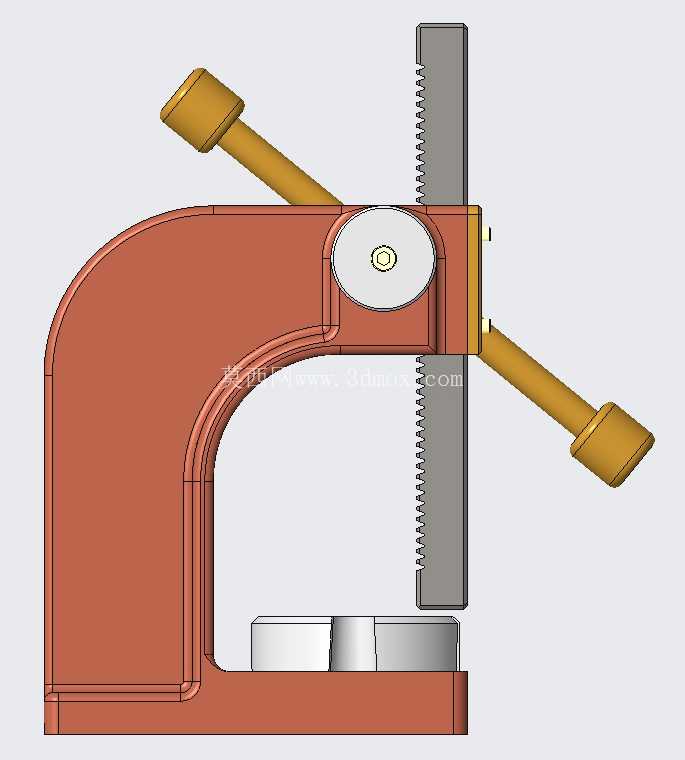

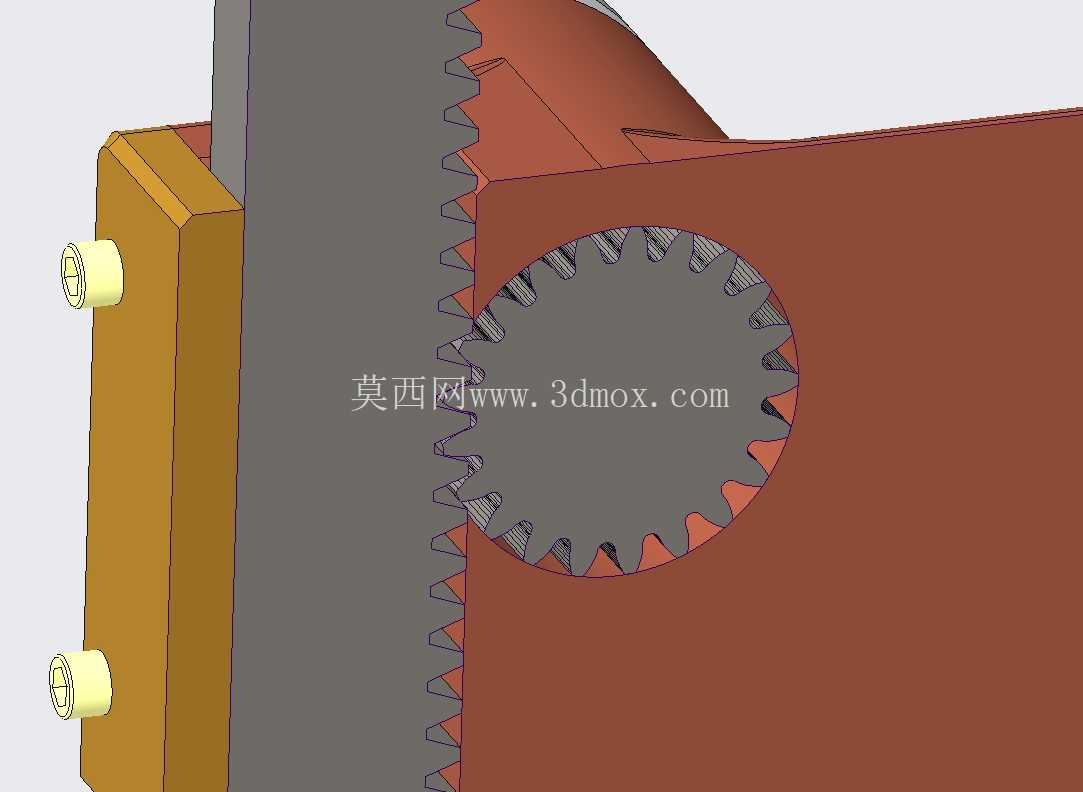

　　在小型五金加工、机修车间、电子装配产线的零散压装工位上，这类手动台式压力机的出镜率一直很高，它不需要外接气源、电源，完全靠人力驱动，对作业场地没有配套要求，台面上打两个固定孔就能装在钳工台、专用工作架上使用，非常适合小批量零件压装、过盈配合装配、小型工件校直、薄件冲裁这类轻载作业场景。从结构布局来看，这款手扳压机采用C型开式机身设计，这种结构最大的优势就是操作开口大，工件上下料的时候不会被机身结构干涉，正面三个方向都能伸手操作，哪怕是带法兰、带凸耳的异形小零件，也能顺利放到工作台的定位位置上，不用特意调整工件姿态避让机身。机身采用一体式铸造结构的设计思路，就是为了抵消压装作业时的反作用力，避免长期受力后机身开口出现张开变形，保证压头的下行垂直度，毕竟手动压机的压装精度全靠结构刚性撑着，没有额外的导向补偿结构，机身刚性不足的话，压出来的零件很容易出现偏斜、压装不到位的问题。传动部分采用齿轮齿条啮合结构，长操作杆通过齿轮轴带动竖直方向的齿条滑枕做上下直线运动，滑枕靠机身上的方形导向槽做径向约束，导向长度覆盖滑枕全行程，避免压接时出现侧倾。

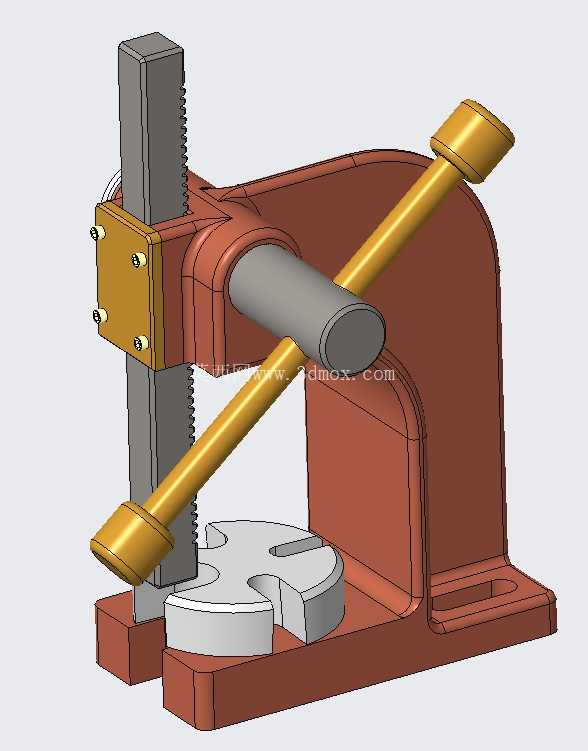

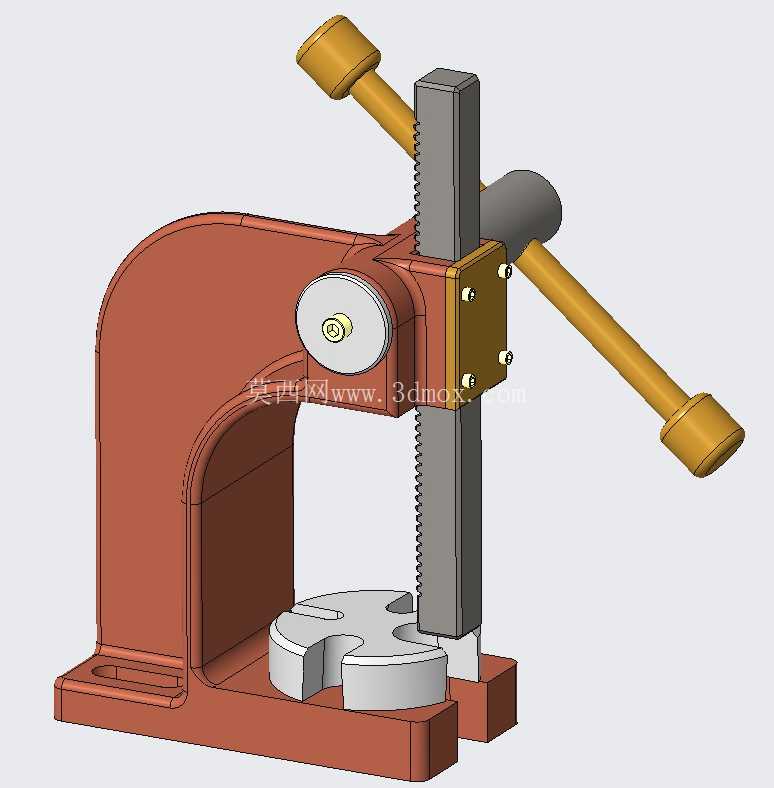

　　操作杆的长度做了力矩放大设计，普通人单手施加十几公斤的力，就能在压头端输出近一吨的压装力，足够应付铜套压入轴承座、销钉压入工件孔位、小型轴承压装到轴端这类常见的轻载压装作业，作业时扳动操作杆的手感很顺，齿轮啮合的间隙控制得比较小，不会出现空程晃动感，压头下行的行程可以通过滑枕侧面的限位块调整，能根据不同工件的压装深度设定下压终点，避免压过头损坏工件。底部的工作台做了带缺口的圆形定位台设计，台面上的缺口是为了避让带凸起的工件，比如压装长轴类零件的时候，轴端可以从缺口位置伸下去，不用额外垫高工件，工作台面和压头端面的平行度控制在合理公差范围内，压装时工件受力均匀，不会出现单边受力翘起的问题。

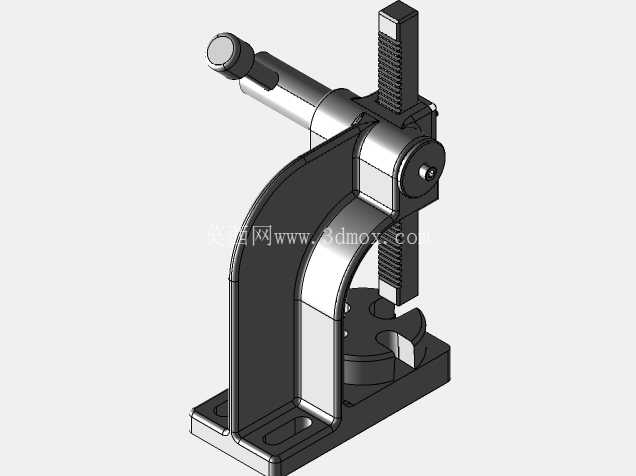

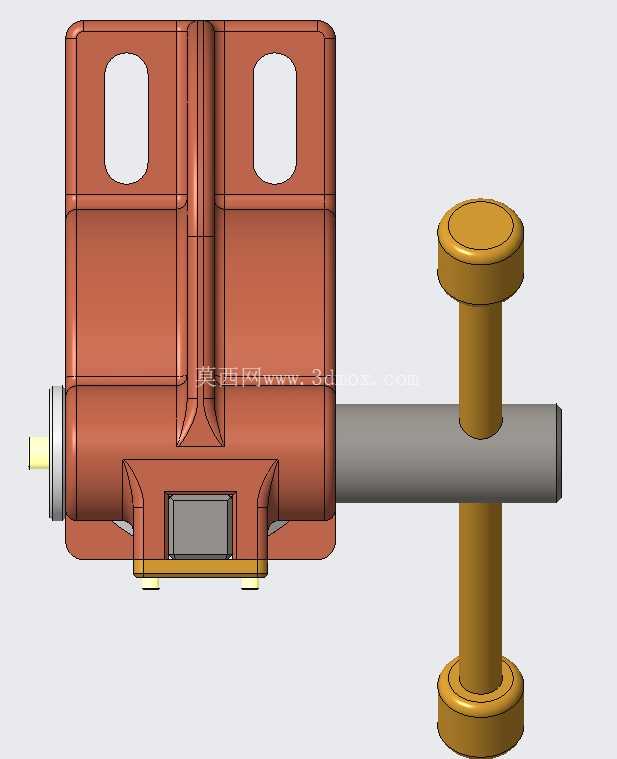

　　安装边界上，这款压机的底座尺寸适配常规钳工台的安装孔位，底座上预留了四个沉头固定孔，用M10的螺栓就能牢牢固定在台面上，不需要做额外的安装支架，整体高度不超过四十公分，放在台面上不会遮挡操作人员的视线，作业时能清楚看到压头和工件的对位情况。滑枕的截面尺寸经过核算，在满行程压装时不会出现弯曲变形，导向槽和滑枕的配合间隙控制在0.05mm以内，既保证滑动顺畅，又不会出现径向窜动，压头端面做了标准的安装孔，可以根据不同作业需求更换平压头、V型压头、冲裁头等专用接头，拓展设备的使用场景。

　　日常使用时不需要复杂的维护，定期在齿条和导向槽位置抹一点润滑脂就能保证操作顺畅，没有气动元件、液压元件的泄漏故障风险，也不存在电气安全隐患，非常适合没有集中供气供电的零散作业点位，很多维修班组、小批量试制车间都会配个一两台，应付日常的压装、校直、冲小孔作业，比大型压机灵活很多，也不用占用固定的设备安装场地，不用的时候直接收在工具柜旁边也不占地方。设计的时候特意把操作杆的位置设在机身侧面，操作人员站在机身正前方作业时，扳动操作杆的手臂不会碰到机身或者工件，操作姿态很顺手，长时间作业也不容易累，操作杆两端的金属握套做了防滑处理，手上沾了切削油也不会打滑。机身的C型开口深度做了合理优化，既保证足够的操作空间，又不会因为开口过深导致机身刚性下降，压装时的机身形变量控制在千分之一以内，完全能满足小型零件的压装精度要求，不会因为机身变形导致压装位置偏移。
