SFX80线性执行器配套LMK30UU法兰直线轴承

做线性传动结构设计的工程师大多遇到过这类场景：小型电动推杆、直线执行器的输出轴端需要配套导向支撑件，既要保证轴件往复运动的同轴度，又要控制安装空间，还要兼顾运行过程中的耐磨性能，这款适配SFX80线性执行器的LMK30UU规格法兰式直线轴承，就是针对这类安装场景做的适配化结构设计。从实际应用场景来看，这类带方法兰的直线轴承，大多用在小行程直线执行机构的前端支撑位——SFX80规格的线性执行器本身输出推力适中，常见于小型自动化设备的推料工位、检测设备的探针升降模组、包装线的挡料机构这类需要短距离精准直线往复动作的位置，轴承的作用就是给执行器的输出轴提供径向支撑，避免轴件伸出长度较长时出现径向摆动，保证动作的重复定位精度。

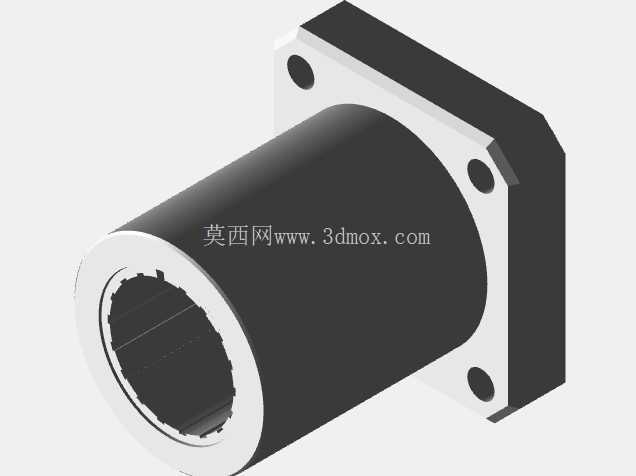

从功能特性上看，这款轴承参考igus的工程塑料直线轴承设计思路，没有采用传统金属直线轴承的钢珠保持架结构，而是用一体化的工程塑料衬套作为滑动摩擦面，这类结构的优势很明显：运行过程中没有钢珠滚动的噪音，对使用环境的清洁度要求更低，少量粉尘进入摩擦面也不会出现钢珠卡滞的问题，同时不需要额外加装润滑注油结构，日常免维护，很适合用在食品包装、3C检测这类不方便频繁维护、对运行噪音有要求的设备场景。方法兰的结构设计是这款轴承的核心安装特点，方形法兰的四个安装孔呈对角分布，安装时直接从法兰端面穿入螺丝固定在执行器的前端安装面上即可，不需要额外加工轴承座的止口定位，相比圆形法兰的轴承，方法兰结构在平面安装时的抗扭转性能更好，不会因为轴件往复运动的侧向力导致轴承本体跟转。

尺寸边界是选型时最需要关注的部分，这款轴承适配的轴径为26毫米，轴承本体的外径为30毫米，安装时需要在执行器前端面板上加工对应直径的安装通孔，法兰端面的四个安装孔位需要和执行器前端的预装螺孔对齐，孔位的中心距需要和法兰尺寸匹配，避免出现安装错位导致轴件卡滞。设计建模的时候特意做了安装干涉校验：轴承装入安装孔后，法兰端面和安装面完全贴合，轴承本体的内孔和执行器输出轴保持同轴，衬套内壁的导向槽结构和轴件表面做间隙配合，预留了合适的运动间隙，不会因为温度变化出现热胀卡滞的问题，同时法兰的厚度做了优化，既保证安装时的结构强度，又不会过多占用执行器前端的轴向空间，不会和执行器的前端密封结构产生干涉。

从设计思路上来说，这款轴承没有做多余的结构冗余，所有结构都围绕安装便捷、运行稳定两个核心需求展开：法兰端的倒角做了适配处理，安装时可以快速导入安装孔，不需要反复调整对位；衬套内壁的储屑槽结构可以容纳运行过程中产生的少量磨屑，避免磨屑堆积在摩擦面加速衬套磨损；轴承的外圆柱面做了精度控制，和安装孔的配合采用过渡配合，既不会因为配合过松出现径向窜动，也不会因为配合过紧导致压装时衬套变形。在实际选型替换时，只要轴径、安装孔尺寸、法兰孔位匹配，就可以直接替换同规格的金属直线轴承，不需要改动原有设备的安装结构，对于设备改造、备件替换的场景来说适配性很强。
