汽车通风打孔盘式制动盘结构设计

　　日常做底盘制动系统匹配时，这类通风打孔式盘式制动部件是乘用车辆、轻型商用车辆盘式制动系统的核心执行元件，区别于传统实心制动盘，该结构主要面向需要频繁制动、制动热负荷较高的使用场景，比如城市工况频繁启停的家用轿车、山路行驶的乘用车辆，以及部分对制动响应速度有要求的改装类车辆。从实际装车用途来看，该部件通过与制动卡钳的摩擦片配合，将车辆行驶的动能通过摩擦转化为热能散出，实现车辆减速、驻车保持的核心功能，其结构设计直接决定制动过程的热稳定性、制动线性度以及连续制动后的抗热衰退性能。

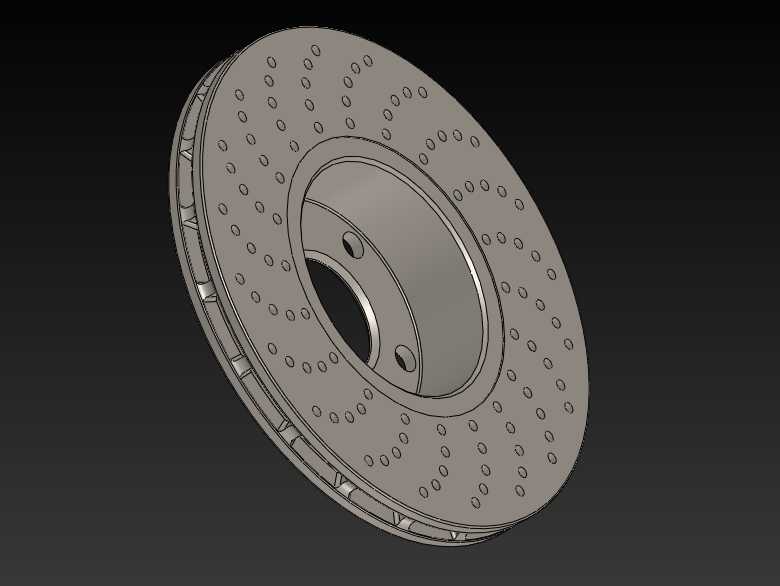

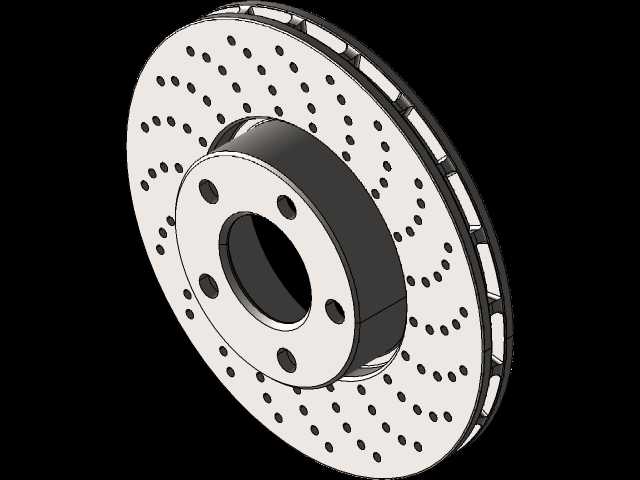

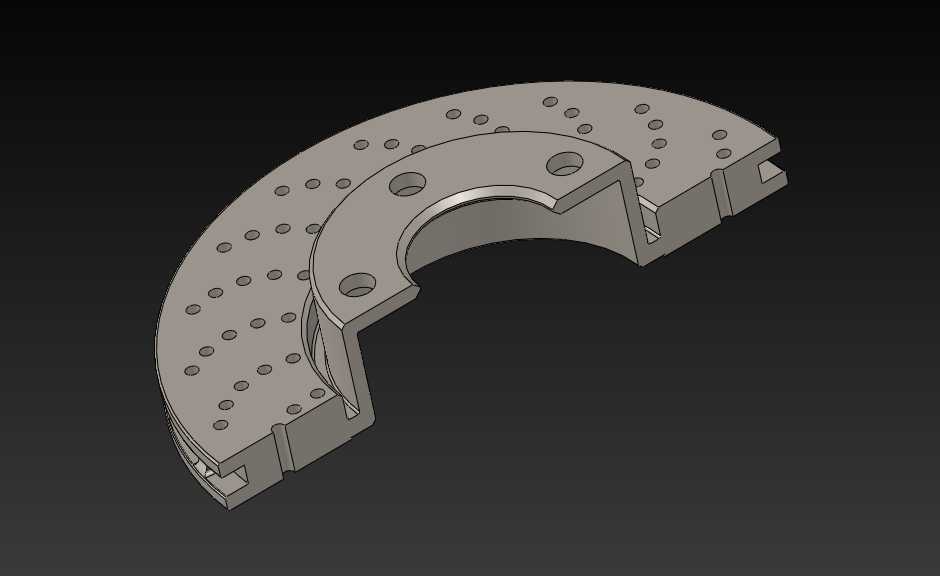

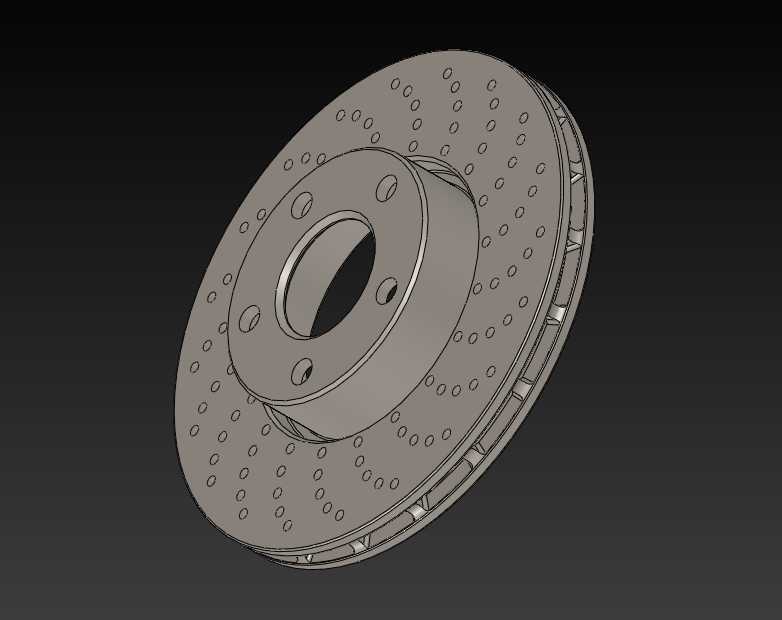

　　从结构设计思路来看，该制动盘采用双层盘体中间设置通风流道的结构，区别于实心盘的一体式结构，双层结构中间的径向导流筋在车轮转动时可形成泵风效应，将盘体内部的热空气快速甩出，配合盘面均匀分布的轴向通孔，一方面可以快速排出摩擦过程中产生的磨屑，避免磨屑在摩擦片与盘面之间形成磨粒磨损，另一方面通孔可以增加盘面与空气的接触面积，提升散热效率，同时在涉水行驶时，通孔可以快速排干盘面水膜，缩短涉水后的制动恢复距离。盘面的安装端采用一体式轮毂连接座设计，连接座上均匀分布5个安装螺栓孔，孔位分布圆直径、中心定位孔尺寸均按照主流乘用车辆的轮毂安装边界设计，可直接匹配对应规格的轮毂轴承单元，不需要额外加装转接法兰，安装时仅需要将制动盘套装在轮毂轴颈上，通过轮胎螺栓压紧即可完成定位，安装端面的平面度、端面跳动公差均控制在制动系统要求的精度范围内，避免制动过程中出现踏板抖动、方向盘抖动的问题。

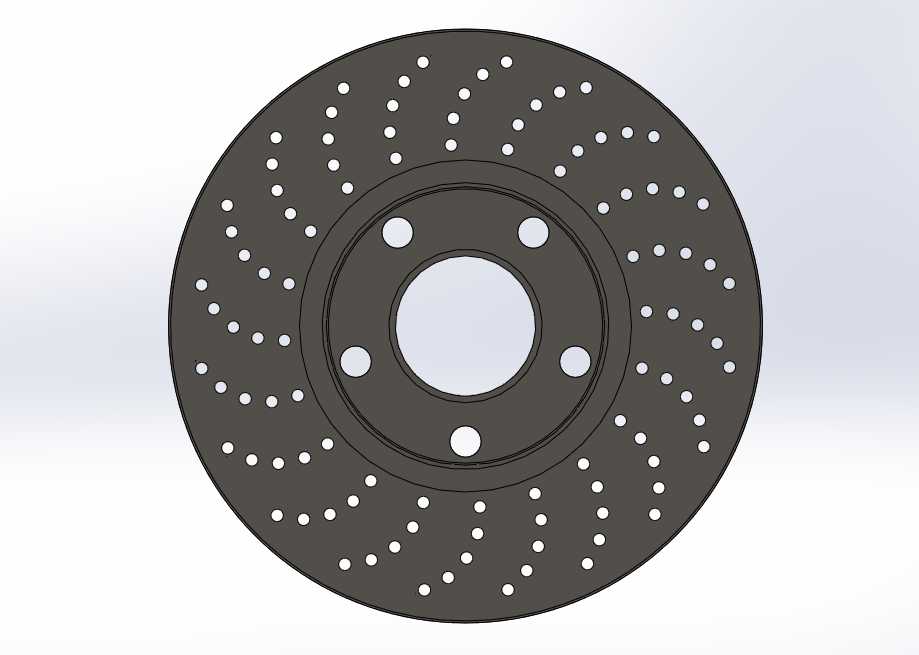

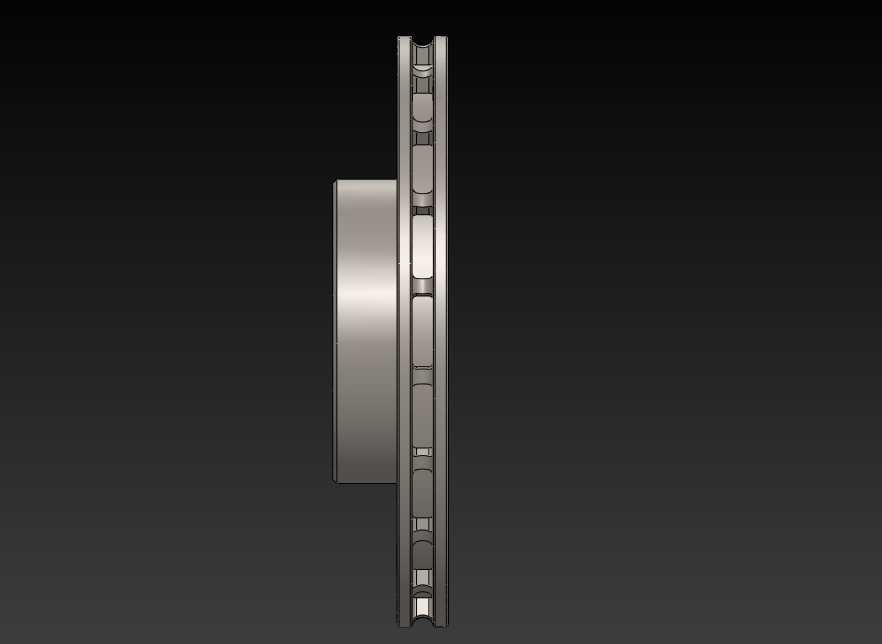

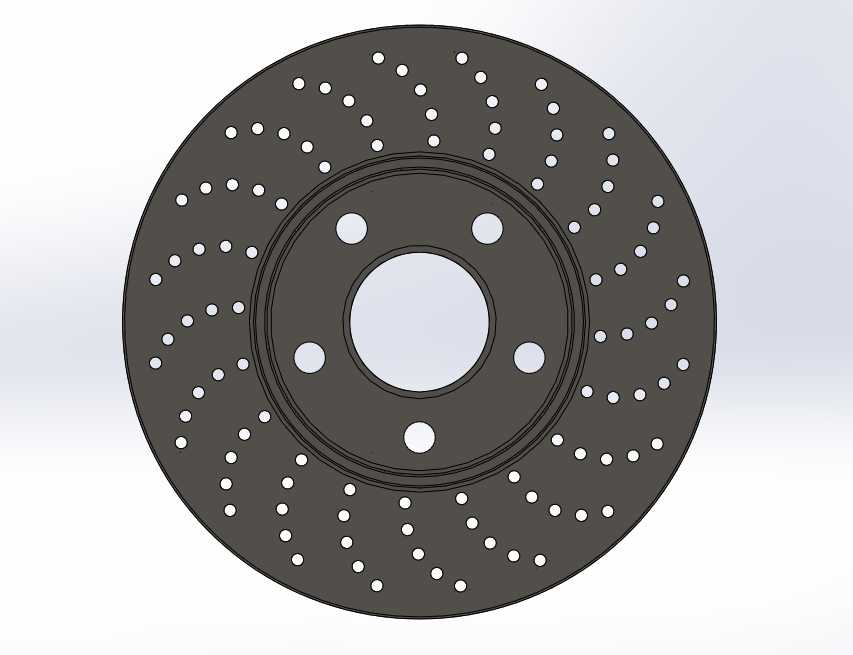

　　在安装边界设计上，该制动盘的整体外径、通风道的轴向厚度、摩擦面的有效工作宽度均经过匹配计算，可适配对应活塞直径的浮动式制动卡钳，摩擦面的径向宽度完全覆盖摩擦片的摩擦区域，避免出现摩擦片偏磨、局部接触应力过大的问题。盘面的打孔设计并非均匀等径排布，而是根据制动过程中盘面不同区域的温度场分布调整孔位密度，盘面中径区域因为摩擦线速度最高、热负荷最大，孔位分布密度相对更高，内外径区域孔位密度适当降低，在保证散热效率的同时避免过多开孔降低盘体的结构强度，防止制动过程中盘体在热应力与机械应力共同作用下出现开裂变形。连接座与盘体之间采用过渡圆弧连接，避免应力集中，连接座的轴向长度根据轮毂轴承的安装尺寸设计，保证安装后制动盘的摩擦面与卡钳摩擦片的中心面完全重合，避免出现轴向偏载。

　　从实际工程应用的角度，这类结构的制动盘相比同尺寸实心制动盘，连续制动后的盘面温度可降低15%-20%，热衰退出现的时间明显延后，摩擦系数的稳定性更好，同时打孔结构可以一定程度降低制动过程中的高频啸叫，因为通孔可以打断摩擦面的振动传播路径，减少共振产生的噪音。设计过程中需要重点关注通风道的导流筋角度，合理的筋条角度可以在车轮转动时最大化泵风流量，同时要平衡筋条数量对盘体刚性的影响，筋条过少会导致盘体刚性不足，制动时容易产生形变，筋条过多则会增加盘体重量，提升簧下质量，影响车辆的悬挂响应特性。另外盘面的通孔边缘需要做倒角处理，避免孔边的锐边刮伤摩擦片，同时减少热应力集中，防止孔边在反复冷热循环下出现裂纹。摩擦面的表面粗糙度、平面度公差都有严格要求，保证与摩擦片接触时的贴合面积达到90%以上，避免初期制动效果不足、磨合周期过长的问题。
