螺旋型节能荧光灯泡三维结构设计

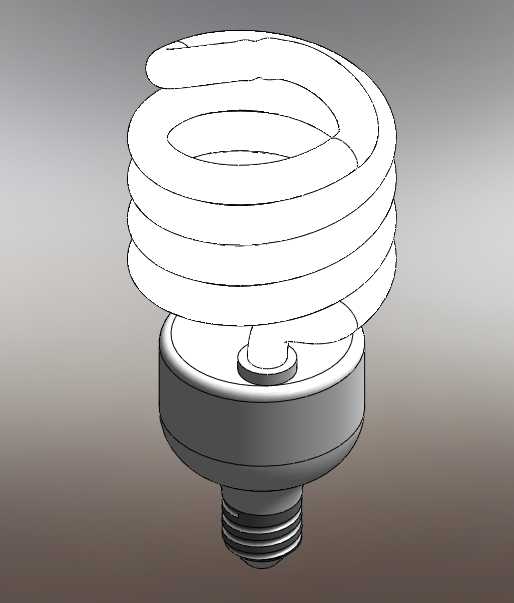

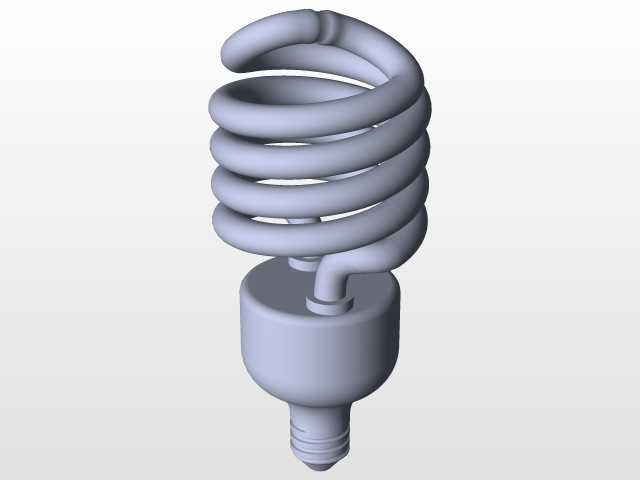

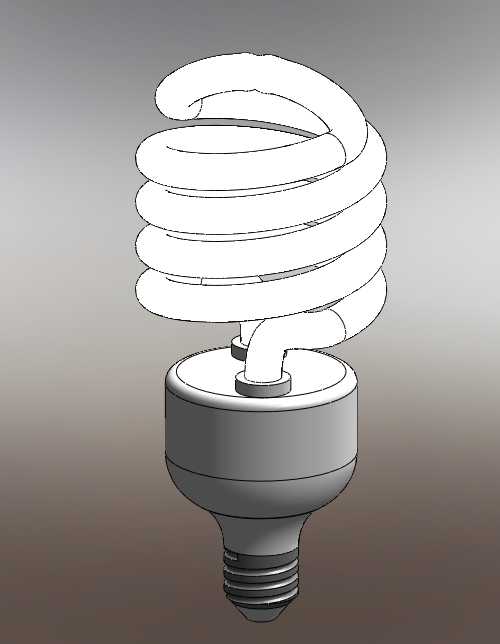

　　这款螺旋结构节能荧光灯的三维建模，核心围绕民用及商用通用照明场景的替换需求展开，日常在商超、办公区域、普通住宅的室内照明点位，这类产品是替代传统白炽灯的主流选型，建模过程中首先要匹配常规螺口灯座的安装适配性，底部的E27标准螺口结构完全遵循通用灯座的尺寸公差要求，螺纹牙距、旋合长度都按照行业通用规范做了参数化设定，保证安装时的旋入顺畅度，同时预留了灯头内部的镇流器安装空腔，空腔的壁厚、内部卡位结构都对应实际电子镇流器的排布尺寸做了适配，避免后续结构干涉。

　　灯管部分采用多圈螺旋盘绕的结构设计，这种构型的核心目的是在有限的竖向空间内拉长荧光灯管的有效发光长度，相比同功率的U型管节能灯，螺旋结构的发光面分布更均匀，不会出现单侧明暗差过大的问题，建模时每一圈螺旋的升角、管径都保持一致，相邻螺旋管之间预留了均匀的散热间隙，避免灯管工作时热量堆积导致管壁温度过高，加速荧光粉老化。灯管与下部塑料底座的衔接位置，做了密封卡位结构，对应实际生产中的打胶固定工位，卡位的深度、倒角都匹配装配工艺要求，既可以保证灯管固定的牢固度，也能避免胶体外溢影响外观。

　　底座部分采用上宽下窄的过渡造型，上部的圆柱腔体用来容纳灯管引脚与镇流器的接线端，下部收窄衔接螺口灯头，过渡位置做了圆弧倒角处理，既可以提升握持安装时的手感，也能避免尖锐棱角在安装过程中划伤操作人员。整个模型的外形尺寸控制在常规节能灯的通用尺寸区间内，最大外径不超过60mm，整体高度控制在130mm左右，完全适配市面上绝大多数家用台灯、吸顶灯、筒灯的安装空间边界，不会出现装不进原有灯具灯罩的问题。

　　建模过程中对各个部件的装配关系做了完整还原，螺口灯头与塑料底座之间的压合卡位、灯管引脚与底座的插接位置、镇流器空腔内的走线槽都做了细节呈现，没有做过度的结构简化，方便结构设计人员参考做衍生改型，比如调整螺旋圈数来适配不同功率的发光需求，或者修改底座尺寸来适配特殊规格的灯座。从实际使用的角度出发，这类螺旋节能灯的结构设计还要兼顾生产装配的便利性，所有部件的分型面都设置在不影响外观的位置，塑料底座的拔模斜度按照注塑工艺要求设置为1.5度，保证注塑生产时的顺利脱模，螺口灯头的金属件厚度按照导电与结构强度要求设置为0.3mm，既可以保证旋合时的结构强度，也能控制材料成本。

　　在照明场景的适配性上，螺旋灯管的发光角度可以覆盖接近300度的范围，相比直管型荧光灯的照射范围更广，不需要额外加装大角度反光罩就能实现均匀的空间照明，模型中灯管的螺旋起始位置与收尾位置做了平滑过渡，没有出现管径突变的结构，避免实际生产时玻璃管弯制过程中出现应力集中导致的裂管问题。底座表面没有做多余的凹凸造型，保持光滑的圆柱面，方便后续印刷产品参数标识，也能减少日常使用过程中的积灰，降低清洁难度。

　　从结构可靠性的角度，模型中灯管与底座的连接位置做了加厚处理，因为这个位置是整灯受力的薄弱点，日常安装旋拧灯头的时候，这个位置会承受一定的扭矩，加厚的壁厚可以提升结构强度，避免安装时灯管断裂的风险。螺口灯头的顶端触点做了凸起设计，保证与灯座内部触点的可靠接触，避免接触不良导致的闪烁问题，触点周围的绝缘材料厚度按照电气安全规范设置，满足爬电距离的安全要求，避免使用过程中出现漏电风险。
