家用简易帆布面雨水收集储水装置

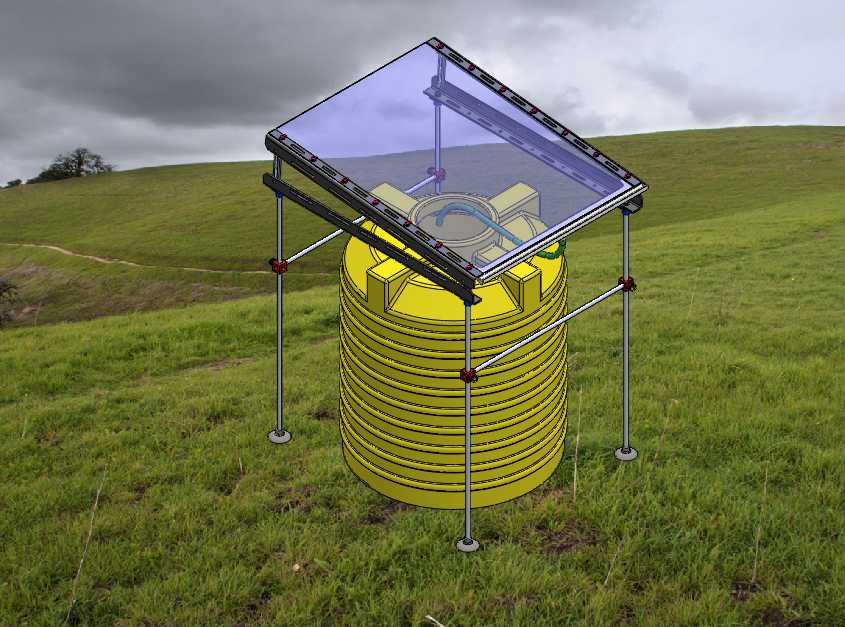

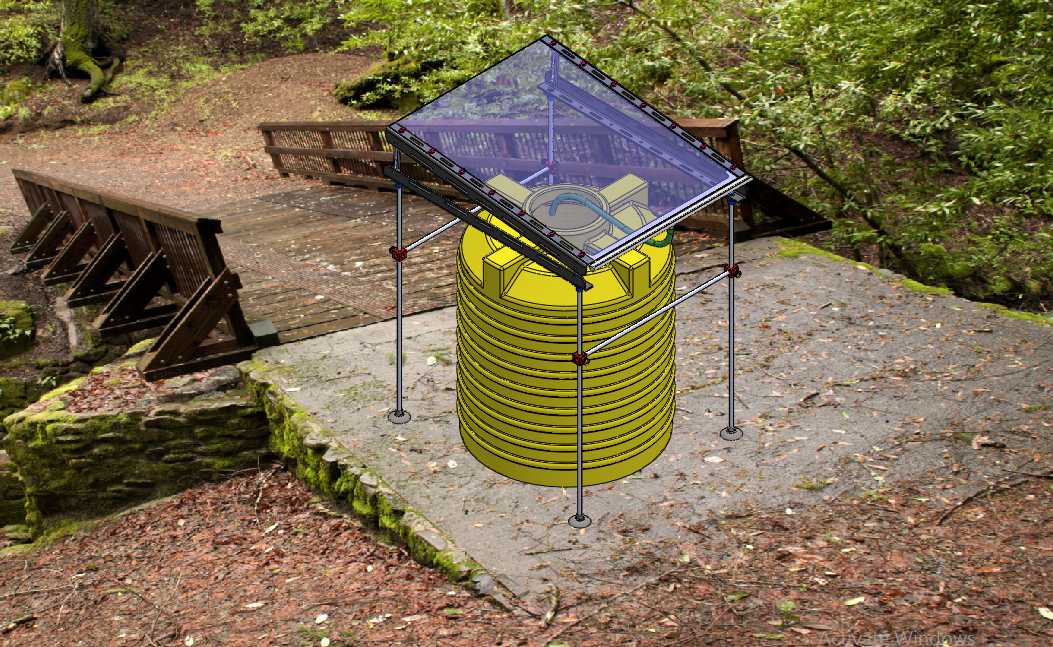

　　这套雨水收集装置的设计初衷，是面向无固定屋面集水条件的零散居住场景，解决雨季零散雨水无法有效归集、临时储水设施搭建繁琐的实际问题，在自建房庭院、临时露营驻地、郊野管护点位等场景都能适配使用，不需要依托现有建筑的屋面排水结构，单独布设即可完成雨水的归集与存储。

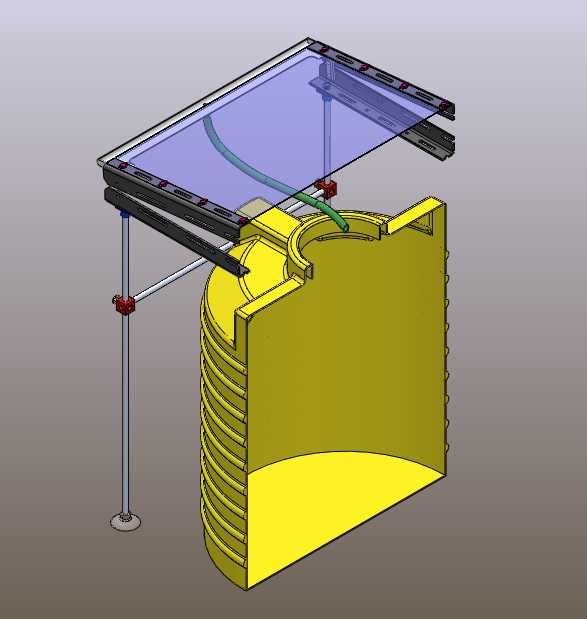

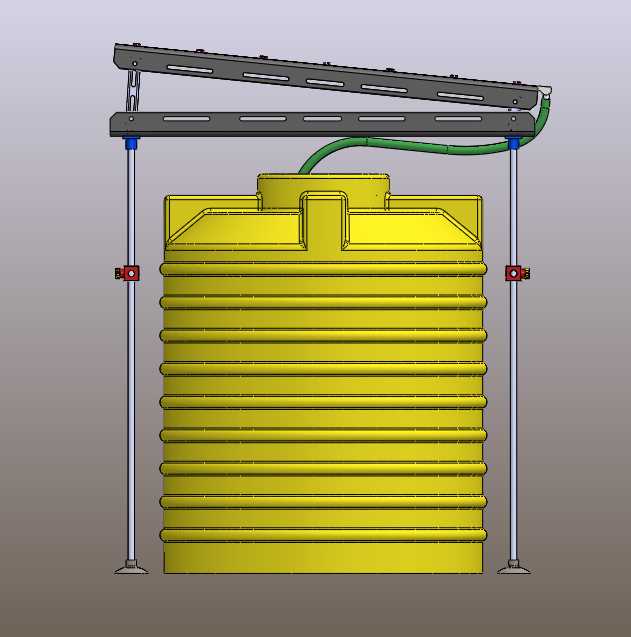

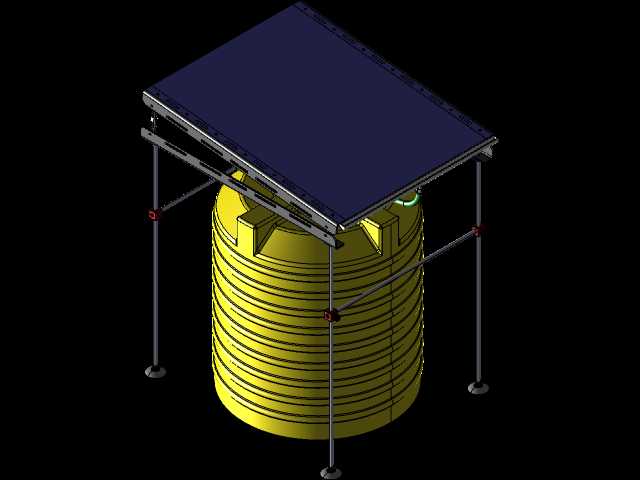

　　从结构组成来看，整套装置分为集水工作面、支撑构架、储水罐体三个核心部分。集水面采用加厚防水帆布材质，张紧后形成单方向倾斜的导水面，倾斜角度控制在12度到15度之间，既可以保证落在帆布面上的雨水快速向低位汇流，不会在帆布表面积水形成凹陷兜水，也能避免角度过大导致帆布张紧力过载、长期使用出现撕裂变形。帆布面的边缘做了内嵌式包边，穿有张紧拉绳，拉绳与下方支撑构架的连接点采用可调节锁扣结构，安装时可以根据现场风力情况调整张紧度，遇到强对流天气时也能快速松脱拉绳收起帆布，降低风阻避免整体结构被掀翻。

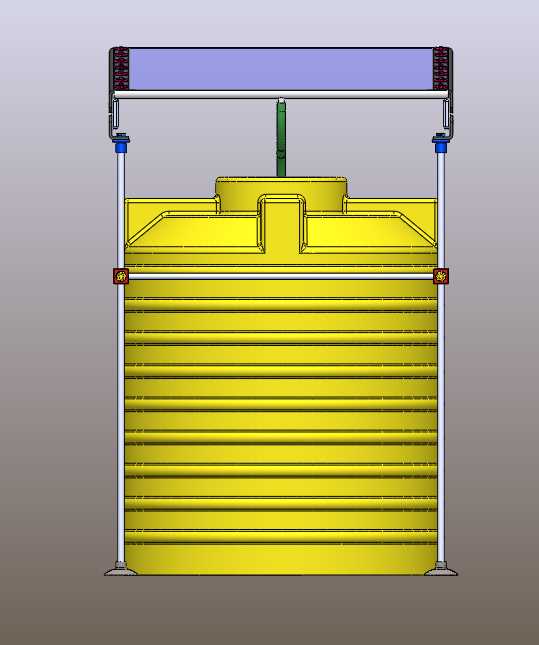

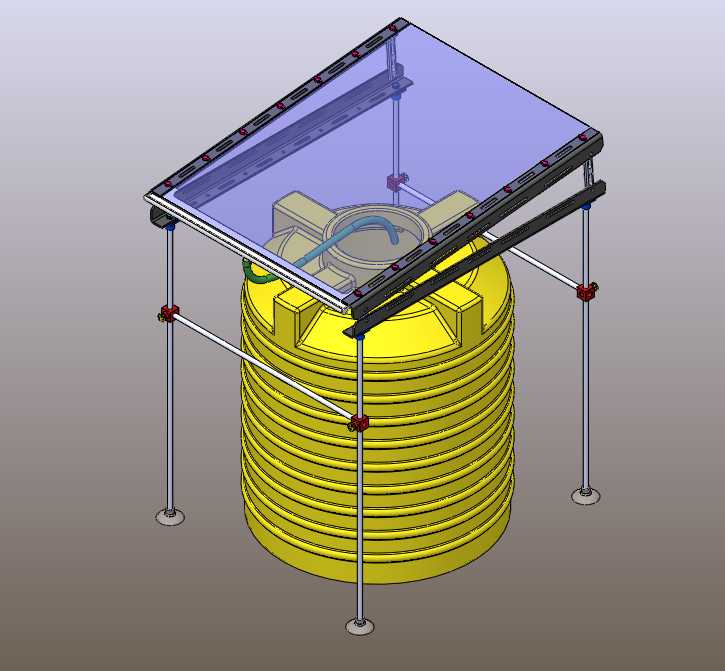

　　支撑构架采用薄壁金属圆管做立柱，四根立柱对称分布在储水罐体的四周，立柱底部配有可调式支撑脚，支撑脚的底盘直径不小于120mm，能够在泥土地、硬化铺装面等不同地面条件下保持稳定，不会因为地面轻微沉降出现整体倾斜。立柱之间通过横向连接杆做刚性连接，连接节点采用快装卡扣结构，不需要额外焊接或者专用工具，单人即可完成整体支架的组装。横向连接杆的高度设置在储水罐体总高度的三分之二位置，既可以为上部帆布面提供足够的支撑高度，让帆布面的低位汇流点刚好对准储水罐体顶部的进水口，也不会遮挡罐体顶部的检修口，方便后期清理罐内沉积的泥沙杂物。

　　储水罐体采用滚塑成型的塑料储水罐，罐体外部做了环形加强筋结构，能够承受满水状态下的侧向压力，即使是埋地半安装也不会出现罐体变形。罐体顶部的进水口位置配有粗滤格栅，能够拦截帆布面冲刷下来的落叶、树枝等大体积杂物，避免杂物进入罐内造成出水堵塞。罐体侧壁预留了标准规格的出水接口，可以直接连接家用浇花水管、临时取水龙头，不需要额外做接口改装。

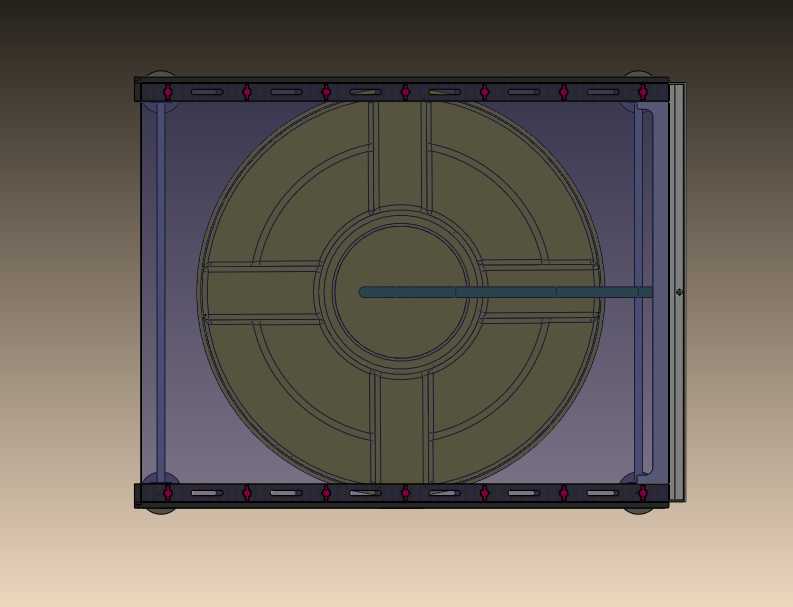

　　在安装边界的设计上，整套装置的投影尺寸控制在1.8米见方以内，总高度不超过2.2米，不需要做专门的地基处理，只要将地面找平压实即可布设，不会对场地造成永久性破坏。帆布面的有效集水面积约2.5平方米，按照中雨强度计算，单次降雨的集水量可以满足单户庭院3到5天的浇洒、清洁类非饮用水需求，能够有效降低市政自来水的非必要消耗。

　　设计过程中特意规避了传统固定集水设施的弊端，所有部件都可以拆解成平板或者杆状形态，运输时可以紧凑打包，单套装置的包装体积不超过0.3立方米，普通家用轿车的后备箱即可容纳，转移场地时不需要大型设备转运。支架的所有连接节点都做了圆角处理，没有尖锐突出结构，避免安装和使用过程中出现磕碰划伤。帆布材质选用抗紫外线的耐候面料，长期露天布设不会出现快速老化脆裂，正常使用条件下的使用寿命可以达到5年以上，储水罐体采用食品级耐老化聚乙烯材质，即使短期存储饮用水也不会析出有害物质，适配应急场景下的储水需求。

　　在结构受力的校核上，支架的立柱和横杆都做了风载和雪载的冗余设计，能够承受8级大风的水平推力，以及帆布面10厘米厚度的积雪载荷，不会在常规恶劣天气下出现结构失效。帆布面与支架的连接点均匀分布，每个连接点的受力不超过帆布抗拉强度的三分之一，长期张紧状态下不会出现局部撕裂。储水罐体的满水重量接近1吨，四根立柱的受力均匀分配，单根立柱的承重载荷远低于材料的屈服强度，即使满水状态下长期静置也不会出现支架变形。
