直列四缸柴油机曲柄凸轮配气机构设计

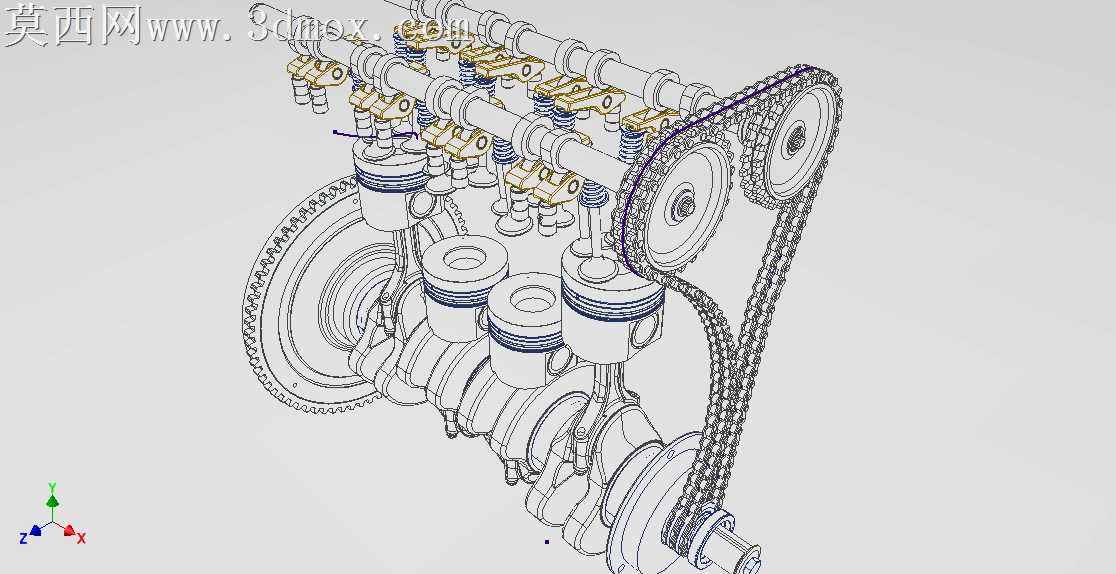

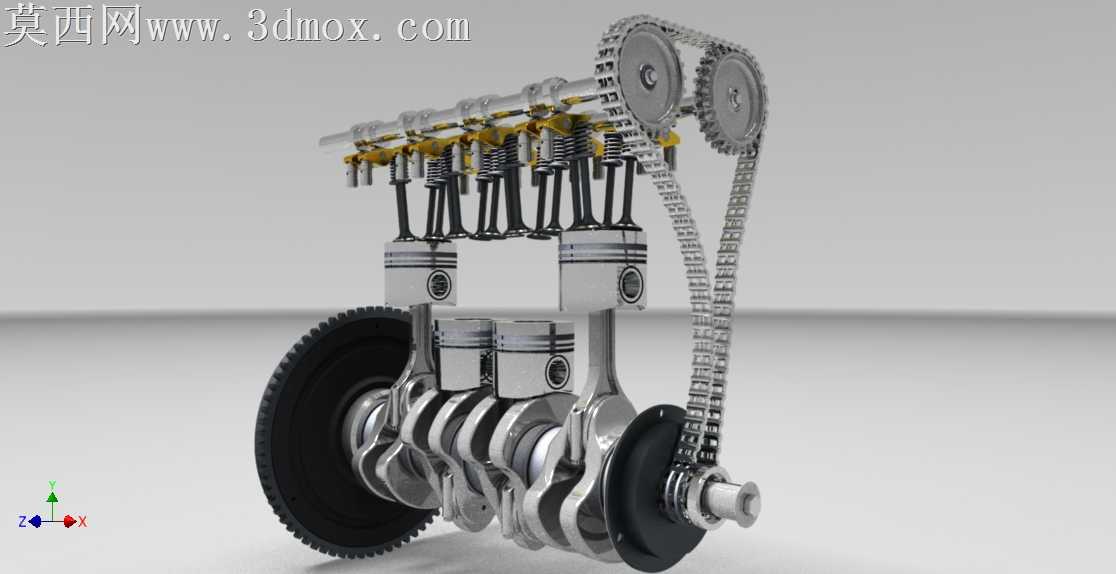

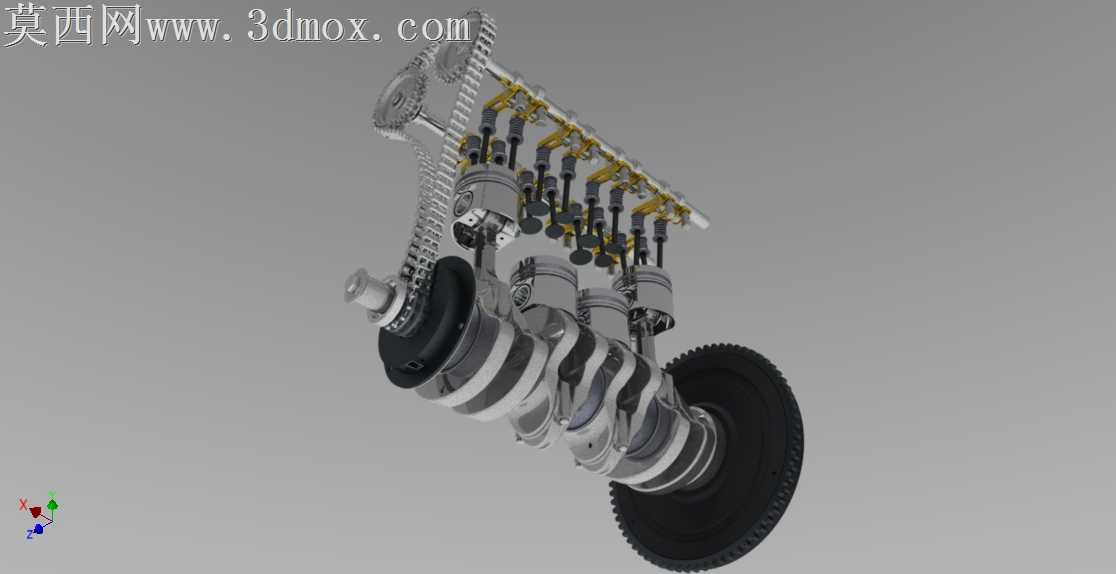

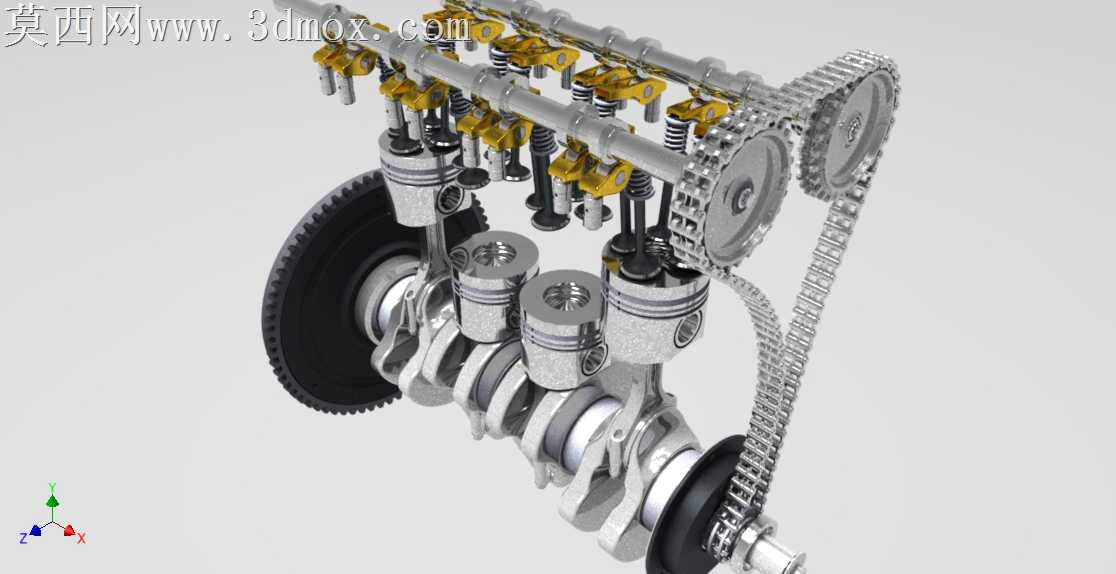

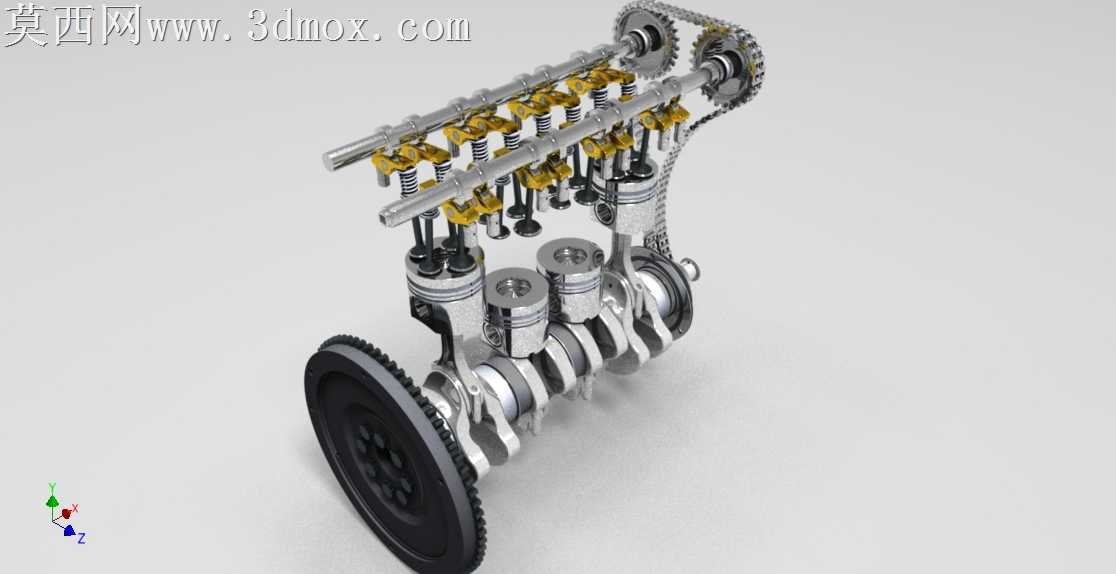

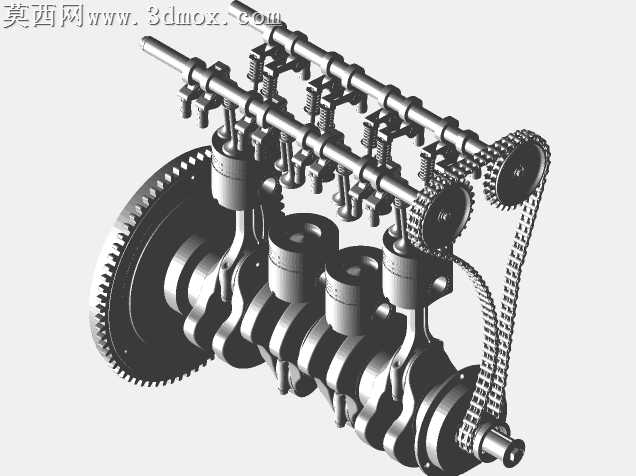

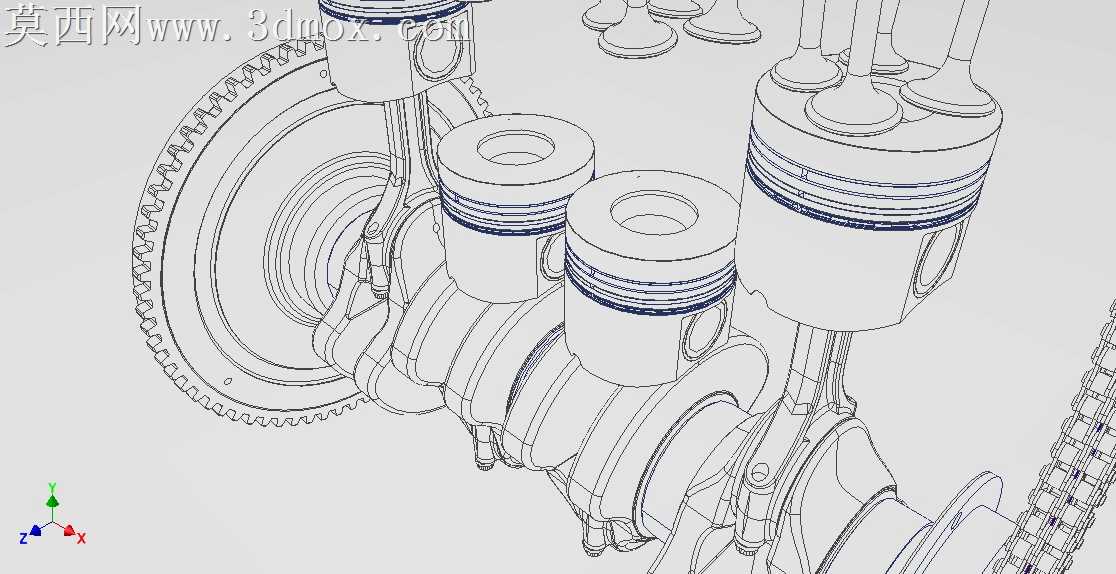

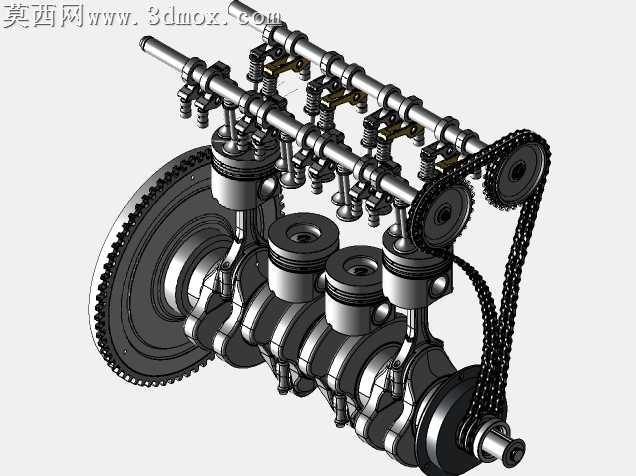

本作品为直列四缸柴油发动机曲柄凸轮配气系统的三维建模设计，整体采用自顶向下的参数化建模思路完成全结构搭建，建模过程中严格遵循内燃机配气机构与曲柄连杆机构的运动匹配逻辑，先完成核心基准轴线的定位，依次搭建曲轴总成、活塞连杆组、凸轮轴总成、气门摇臂组件、正时传动系统五大核心模块。曲轴部分采用整体式建模，准确还原主轴颈、连杆轴颈、平衡块、前后端油封轴颈、正时链轮安装位、飞轮连接法兰的结构特征，各轴颈的过渡圆角、油道开孔位置均按照柴油机常规设计参数做了还原，平衡块的配重轮廓匹配四缸机的一阶二阶平衡需求。活塞连杆组部分，活塞顶面做了柴油机对应的燃烧室凹坑造型，还原了活塞环槽、活塞销座、冷却油腔的结构，连杆采用胀断式常规结构建模，准确还原连杆大头、小头、杆身工字型截面、连杆螺栓安装位的细节，活塞销采用全浮式结构的装配关系设定。配气机构部分采用双凸轮轴顶置布局，进排气凸轮的型线按照四缸机的点火顺序做了相位匹配，凸轮轴轴承座、液压挺柱、推杆、摇臂、气门弹簧、进排气门的结构完整还原，气门弹簧做了螺旋实体建模，准确呈现弹簧的节距、端部并圈磨平的结构特征，摇臂的摇臂轴安装孔、气门驱动端、凸轮接触端的弧度都做了细节刻画。正时传动系统采用齿形链条传动结构，准确还原曲轴正时链轮、凸轮轴正时链轮、正时链条、张紧轮的啮合关系，链条的链节、链轮的齿形都按照标准传动参数建模，保证运动仿真时的传动比准确。渲染阶段采用金属材质为主的材质体系，曲轴、凸轮轴、链轮、飞轮等钢制零件采用磨砂合金钢材质，活塞、气门挺柱等零件采用高光亮面铝合金材质，气门弹簧、张紧轮弹簧采用发黑弹簧钢材质，正时链条采用镀锌金属材质，各密封垫片、油封采用橡胶材质，渲染时添加了柔和的环境光与定向补光，清晰呈现各零件的结构层次与装配关系，整体装配约束完全按照实际发动机的装配逻辑设定，可直接用于运动仿真演示，直观呈现四缸柴油机从曲轴转动、正时链条传动、凸轮轴驱动摇臂、气门开闭配合活塞往复运动的完整工作循环过程，清晰展示内燃机曲柄连杆机构与配气机构的协同工作原理。
