六缸V型汽车发动机结构三维设计

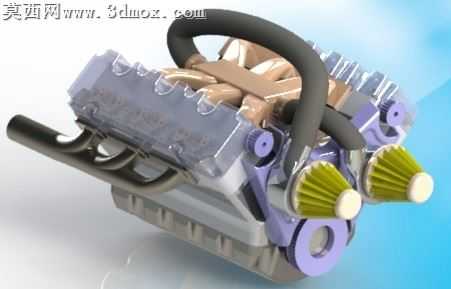

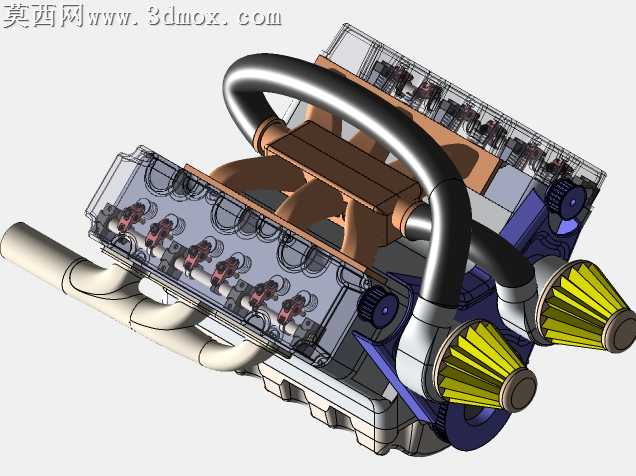

本作品为六缸V型布局汽车发动机的三维结构设计，建模过程中严格遵循V型发动机的经典排布逻辑，将两侧气缸以对应夹角对称布置，还原了真实V6引擎紧凑的空间布局特征。建模阶段优先梳理发动机的核心组成逻辑，依次完成气缸体、气缸盖、活塞连杆组件、配气机构、进气系统、排气歧管等核心部件的参数化搭建，每一处结构都匹配六缸发动机的工作逻辑，保证各部件的装配关系完全符合机械设计规范，不存在结构干涉问题。材质渲染环节针对不同部件的实际材质属性做了区分设置：发动机主体缸体采用金属灰磨砂金属材质，还原铸铁/铸铝缸体的厚重质感；进气管路采用哑光黑色橡胶质感，还原进气软管的材质特征；两侧锥形空气滤清器采用黄绿色半透明硬质材质搭配白色端盖，清晰区分进气末端的功能部件；配气机构、齿轮传动等外露金属部件做了亮面金属质感处理，区分不同金属部件的加工工艺差异；部分密封、连接部件采用紫色工程塑料质感，清晰划分不同功能区域的部件边界，让整体模型的结构层次一目了然。设计思路上，该模型以结构展示为核心目标，没有添加冗余的装饰性部件，完整呈现了V6发动机从进气端到排气端的完整动力传递路径：空气经两侧空滤进入进气歧管，分配至两侧气缸参与燃烧，废气经排气歧管汇集排出，同时清晰展示了齿轮传动、凸轮轴布置等核心结构的位置关系，所有尺寸参数均做了限定处理，保证各部件的比例完全符合真实车用V6发动机的设计比例，既可以作为汽车动力结构教学的直观演示素材，也可以作为相关动力装置设计的参考蓝本，帮助设计者快速理解V型六缸发动机的空间布局优势与结构组成逻辑。
