ACS712电流检测模块结构设计

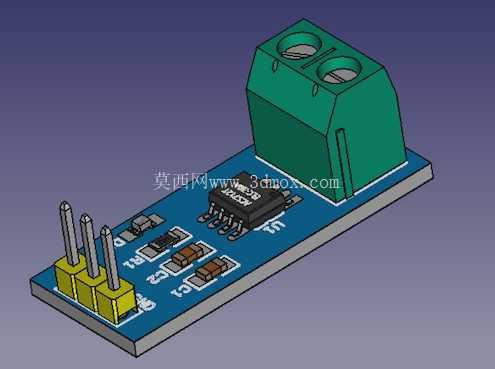

　　在工业控制回路、商用配电监测、通信基站电源管理这类场景里，电流参数的精准采集是整套系统稳定运行的核心前提，ACS712这类线性电流传感器模块，正是为交直流电流的非侵入式检测需求设计的集成化组件。从结构设计的角度看，这款模块的整体布局完全围绕霍尔传感核心的工作特性展开，核心传感芯片布置在PCB板的中心位置，原边电流通路做了加宽铜箔处理，能承载额定范围内的持续电流通过，同时避免大电流工况下铜箔发热带来的温漂影响，信号调理电路围绕传感芯片就近布置，尽可能缩短模拟信号的传输路径，减少外界电磁干扰对采样精度的影响。模块的对外接口统一布置在板边一侧，包含电源引脚、模拟信号输出引脚，接口间距采用标准2.54mm排针间距，既可以直接插装在面包板上做原型验证，也可以通过排针焊接在主控载板上做集成化部署，适配不同开发阶段的使用需求。安装边界上，模块整体采用矩形PCB构型，板边预留了两个对称的安装孔位，孔位间距匹配通用电子模块的安装尺寸，可以通过M2螺丝直接固定在设备内部的绝缘安装柱上，也可以配合尼龙扎带做无孔固定，适配通讯机柜、工业控制箱内部复杂的安装空间。

　　从实际用途来看，这款模块可以实现交流、直流电流的隔离检测，原边回路与信号输出端之间具备电气隔离能力，不需要额外做隔离电路设计，就能直接接入低压控制回路的ADC采样端口，在通信电源的过流保护场景里，模块可以实时监测供电回路的电流波动，当电流超过设定阈值时快速触发保护动作，避免后端通信设备因为过流损坏；在工业设备的运行状态监测场景里，模块可以采集电机、电磁阀等执行器件的工作电流，通过电流变化判断设备的运行负载状态，提前识别堵转、空载等异常工况；在商用配电的能耗统计场景里，多块模块配合主控单元可以实现分回路的电流采集，结合电压参数计算各回路的实时功耗，为能耗管理提供数据支撑。

　　设计过程中充分考虑了不同应用场景的适配性，模块的信号输出做了标准化的线性校准，输出电压与被测电流呈线性对应关系，不需要使用者做额外的零点校准与比例换算，就能直接通过通用ADC端口读取电流数值，降低了集成开发的门槛。PCB板的布线做了分层处理，功率通路与信号通路分开走层，避免大电流走线的磁场对霍尔传感核心造成干扰，板载的滤波电容紧贴芯片电源引脚布置，有效滤除电源线上的高频杂波，保证采样输出的稳定性。模块的整体厚度控制在较低水平，即使在空间紧凑的手持检测设备、嵌入式控制终端内部，也不会和周边元器件产生结构干涉，板边做了圆角处理，避免安装过程中尖锐板边划伤绝缘层或者周边线束。

　　在实际选型适配的时候，需要注意模块的电流检测量程匹配被测回路的正常工作电流范围，安装时尽量远离强磁干扰源，比如大功率变压器、接触器等部件，如果无法避开强磁环境，可以在模块外部增加薄磁屏蔽罩，进一步提升检测的稳定性。对于结构设计人员来说，在做设备内部布局的时候，要给模块预留足够的接线空间，尤其是原边电流的走线要尽量短，减少走线电阻带来的额外损耗，同时要保证模块周边的空气流通，避免大电流持续工作时的热量堆积影响检测精度。这款模块的结构设计充分平衡了易用性与可靠性，既满足了原型开发阶段的快速搭建需求，也能适配量产设备内部的长期稳定运行要求，不需要额外做结构改型就能直接集成到各类电流检测相关的设备当中。
