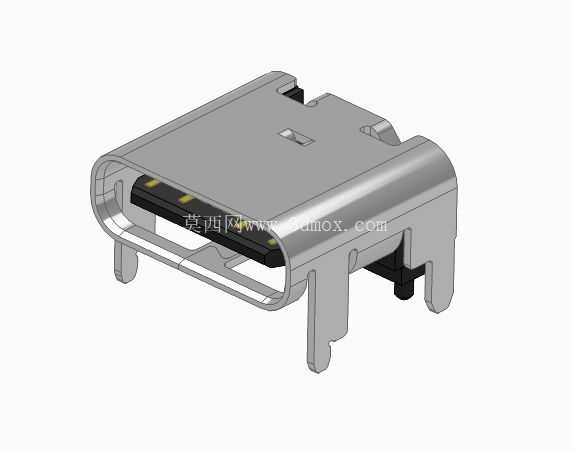

板端卧式沉板USB Type-C连接器结构

　　在消费电子、工业控制、便携设备的电路设计环节里，板端USB接口的选型从来不是随便选个通用件就能应付的事，尤其是当下Type-C接口逐步统一各类设备接口标准的趋势下，沉板卧式的Type-C母座是很多紧凑结构设备里的首选连接件。这款沉板安装的Type-C母座，首先要解决的就是设备内部堆叠空间紧张的问题——很多手持设备、薄型工控模块的外壳厚度有限，如果采用直立式或者非沉板的接口，接口尾部的焊盘会高出PCB板面不少，要么挤占上方电池或者主控板的空间，要么就得把外壳做厚，违背产品轻薄化的设计初衷。沉板结构的设计思路，就是让接口主体部分沉入PCB开设的对应槽位里，让接口的顶面与PCB板面的高度差控制在极小范围内，给上层结构留出充足的避让空间。从实际安装边界来看，这款接口的定位柱与沉板台阶的尺寸公差控制是建模时的重点，定位柱需要和PCB上的定位孔做小间隙配合，单边间隙控制在0.05mm以内，既能保证过波峰焊或者回流焊的时候接口不会偏移，也不会因为公差过紧导致插件时压坏PCB焊盘。接口两侧的固定插脚是弯脚结构，插件后穿过PCB对应的焊盘孔，焊接后可以提供足够的保持力，避免用户频繁插拔的时候接口松动脱落，按照常规的可靠性要求，这两个固定脚的拉拔力需要达到50N以上，才能满足日常使用的插拔寿命要求。

　　接口内部的胶芯结构是整个零件的功能核心，胶芯上排布的接触弹片需要保证公头插入后每一个触点都能可靠接触，电源引脚的弹片厚度比信号引脚更厚，是为了承载更大的充电电流，避免大电流通过时弹片发热过高。弹片的接触角度设计也有讲究，角度过大公头插入时阻力太大，用户插拔手感生涩，角度过小则容易出现接触不良，甚至公头插入后弹片过度形变无法复位的问题。金属外壳的设计除了提供结构防护之外，还承担着电磁屏蔽的作用，外壳的接缝处需要保证连续导通，焊接到PCB的接地焊盘之后，能够把接口处的电磁干扰引导到地层，避免干扰内部高速信号的传输，尤其是支持USB3.2以上传输速率的接口，屏蔽性能直接影响高速信号的完整性。

　　在实际应用场景里，这类沉板Type-C母座常常用在轻薄笔记本、便携储能电源、工业手持终端、小型开发板这类设备上，不同场景对接口的要求也有区别：消费类电子场景更注重插拔手感和外观匹配度，工业场景则更看重接口的抗振动性能、耐温性能，需要在-40℃到85℃的温度范围内保持接触可靠，不会因为温度变化出现胶芯变形、弹片氧化的问题。建模的时候需要特别注意公头插入的避让空间，接口前方需要留出足够的插合长度空间，不能有外壳或者结构筋位挡住公头插入，接口内部的弹片位置需要和公头的触点位置严格对应，错位量不能超过0.1mm，否则会出现部分引脚接触不上的问题。另外，接口的焊盘封装需要和三维模型严格对应，包括沉板的深度、固定脚的位置、每个信号引脚的焊盘尺寸，都要和实际零件的尺寸一致，不然结构设计完成后转到PCB设计环节，会出现封装不匹配、接口装不上的问题。很多新手工程师在建模这类连接件的时候，容易忽略焊接后的公差累积，比如焊锡的厚度会让接口的实际高度比模型标称值高0.1mm左右，如果结构设计时刚好卡着标称尺寸留间隙，组装的时候就会出现外壳压到接口、装配间隙不均的问题，所以在做结构避让的时候，需要预留出合理的工艺公差。

　　还有接口的插拔寿命，这类常规Type-C母座的插拔寿命一般在10000次以上，建模时弹片的形变行程需要控制在材料的弹性形变范围内，不能超过金属弹片的屈服强度，否则多次插拔后弹片会出现塑性变形，导致接触压力不足，出现充电断连、数据传输中断的故障。金属外壳的两侧弹片是用来卡住公头的，卡接力需要控制在合适范围，卡接力太小公头容易松脱，太大则用户拔出的时候需要用很大的力，体验很差，这部分的尺寸在建模时需要反复核对，保证卡接量在0.2mm到0.3mm之间，兼顾连接可靠性和插拔手感。
