桌面级重型台式数控加工设备结构设计

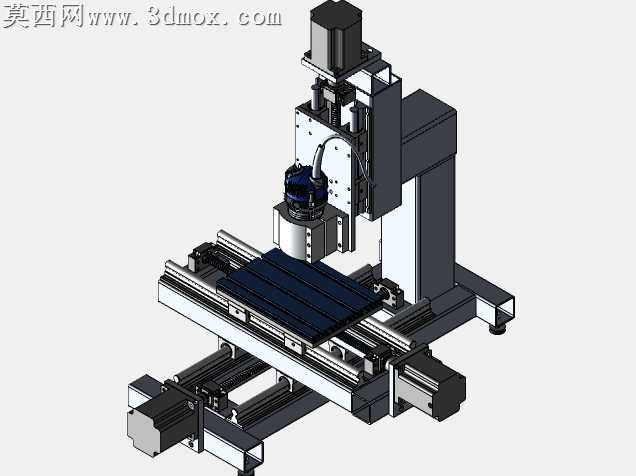

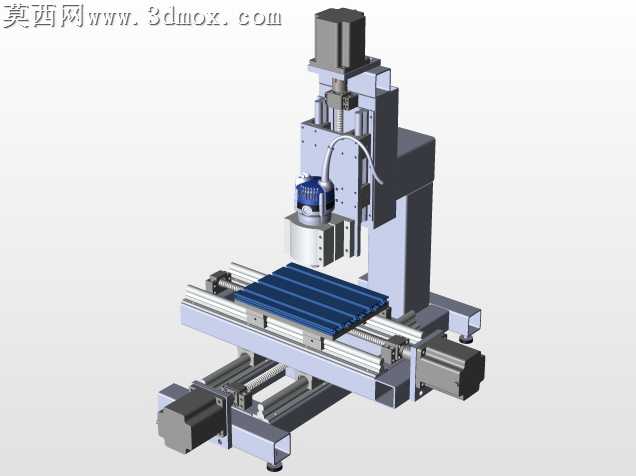

本作品为桌面级重型台式数控加工设备的三维建模成果，建模过程严格遵循机械设计规范，完整还原了设备的全部核心结构与装配关系。建模阶段从整体布局规划入手，采用立式龙门式主体框架结构，将主轴加工单元、XY轴进给工作台、Z轴升降滑台、驱动传动组件、支撑底座等模块进行分层参数化搭建，各部件间的装配约束完全匹配实际机械装配逻辑，可清晰呈现各运动轴的行程范围与运动轨迹。材质渲染环节针对不同部件的实际材质属性进行对应设置：支撑底座、龙门立柱、滑台等结构承载部件采用铸铁质感材质，还原机床铸件的哑光金属肌理，凸显设备的重型刚性特质；直线导轨、滚珠丝杠、驱动电机外壳等传动与动力部件采用光亮金属材质，区分加工面与非加工面的质感差异；工作台面采用防滑耐磨的深色硬质材质，操作面板、线缆等辅助部件分别对应工程塑料、绝缘护套的材质表现，整体渲染效果层次分明，可直观区分不同功能部件。结构设计上重点强化了桌面设备的刚性表现，加宽了龙门立柱的支撑跨度，加大了直线导轨的规格选型，搭配大扭矩主轴单元与伺服驱动组件，在有限的桌面占地空间内提升设备的重切削能力；三轴传动均采用滚珠丝杠搭配线性导轨的组合结构，保证进给运动的精度与平稳性，底座设置可调支撑脚，可适配不同安装平面的调平需求，主轴单元配备刀具装夹结构，可兼容不同规格的加工刀具，整体结构紧凑且功能完整，覆盖了台式数控加工设备从动力输出、进给传动到工件装夹的全部功能环节，清晰展现了小型数控加工设备的设计逻辑与结构组成。
