立式台钻工业级钻孔加工设备

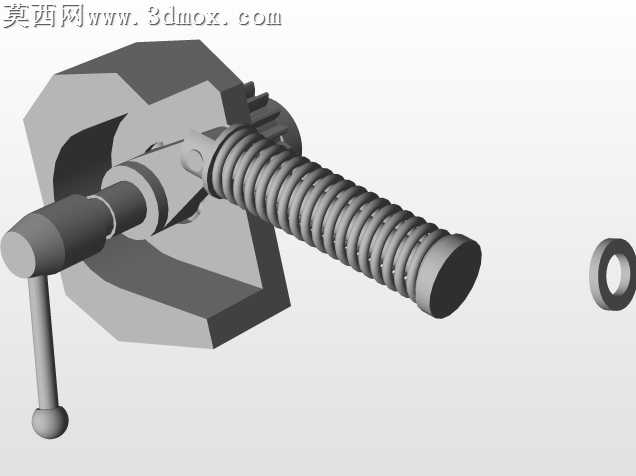

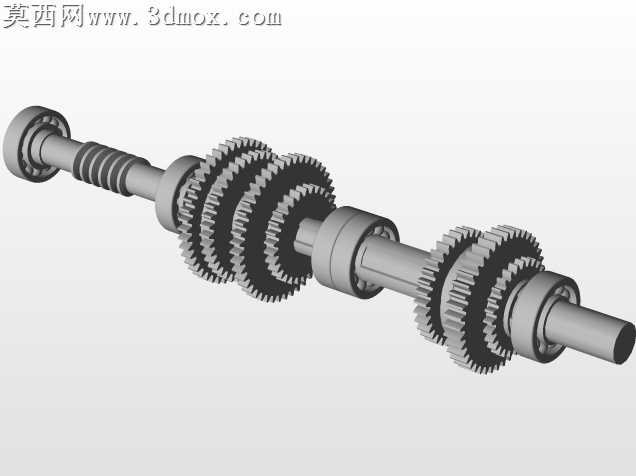

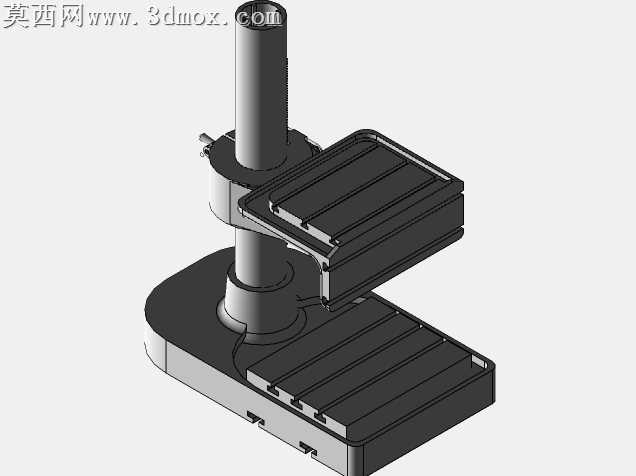

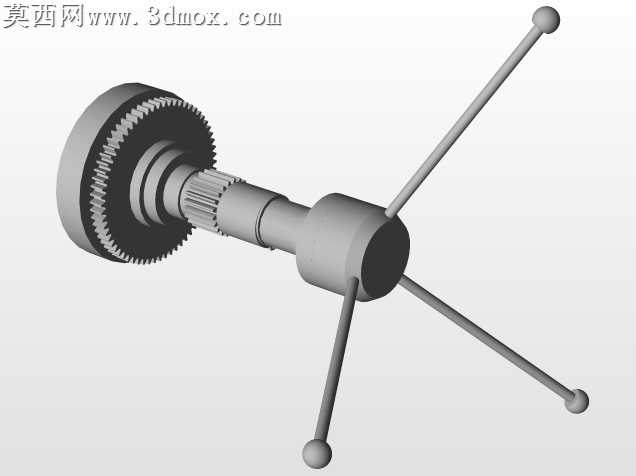

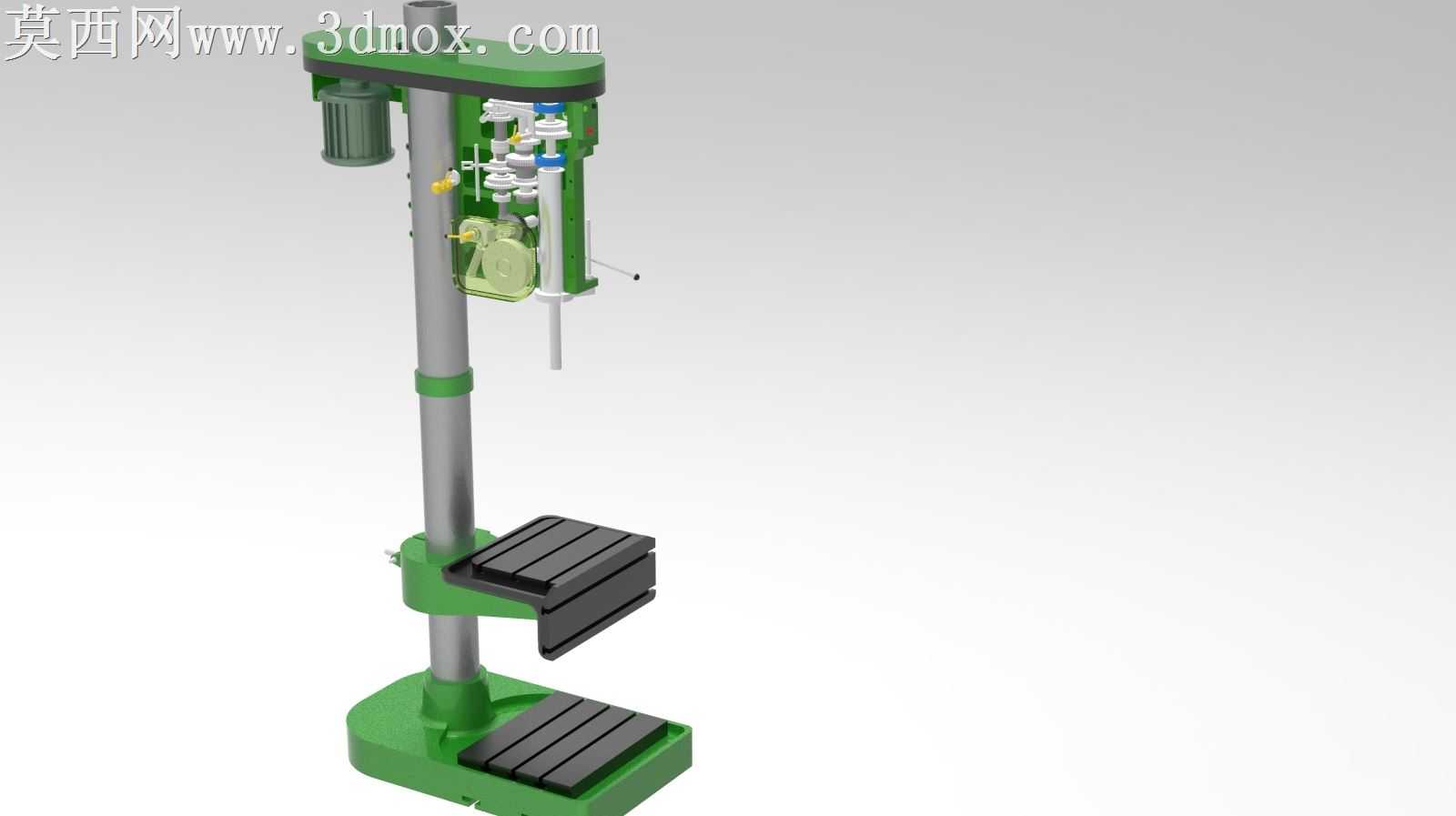

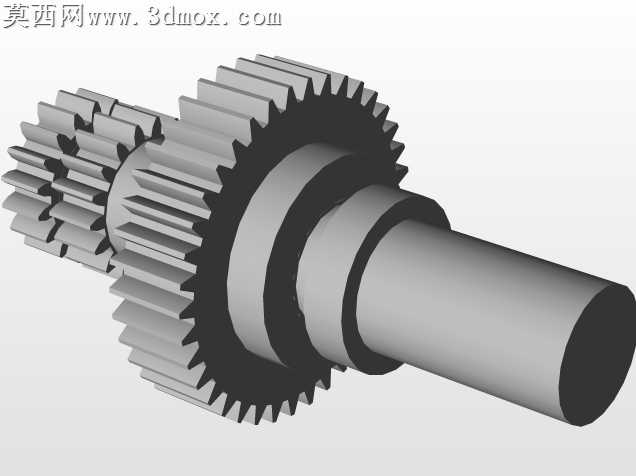

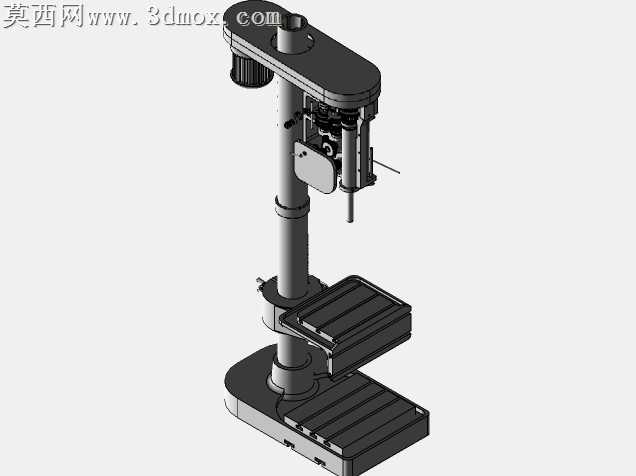

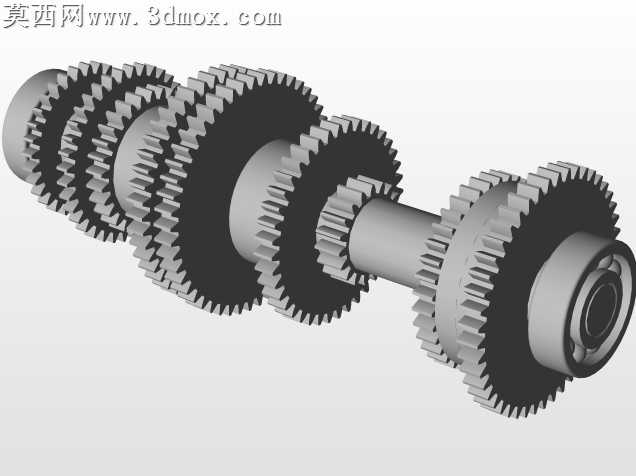

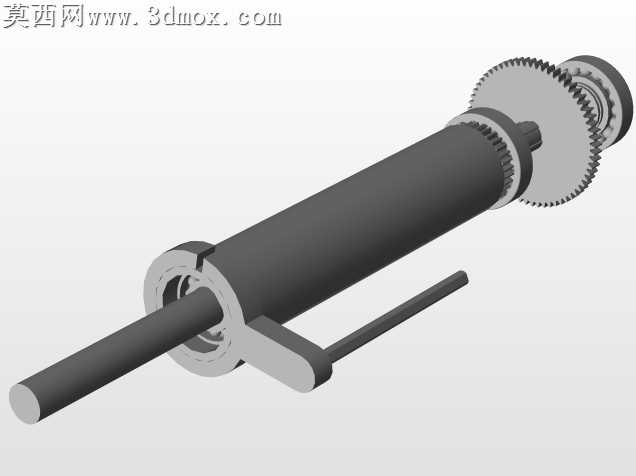

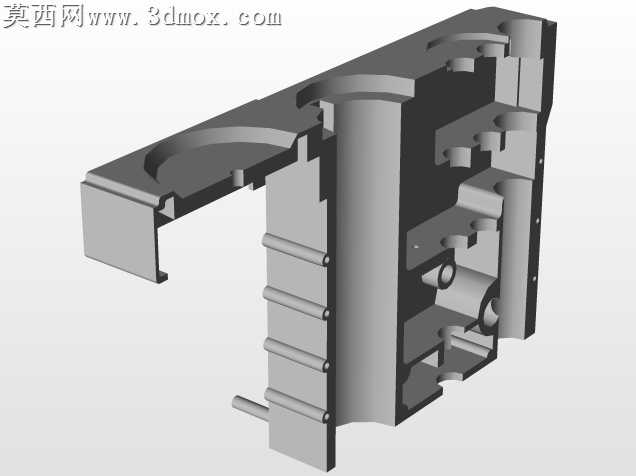

本作品为立式台钻的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现立式台钻的整机结构与装配关系。模型构建阶段，首先从底座部分开始搭建，采用铸铁质感的哑光深绿色材质模拟真实台钻的铸造底座，底座表面的防滑垫板采用黑色带横向防滑槽的结构设计，通过纹理贴图还原垫板的防滑纹路，同时对底座的安装孔、立柱连接位等细节做了精准的特征建模，保证底座结构的合理性。立柱部分采用金属镀铬材质，通过调整材质的反光度与粗糙度参数，模拟镀铬金属立柱的光亮金属质感，立柱上的升降调节环、锁紧结构均做了独立建模，还原台钻工作台升降调节的结构逻辑。工作台部分采用与底座垫板一致的黑色防滑台面设计，工作台的升降托架、锁紧手柄等部件均按照真实台钻的操作结构进行还原，手柄部分采用黑色防滑塑胶材质，托架部分采用与机身一致的绿色涂装材质，清晰区分不同功能部件的材质差异。机头部分作为台钻的核心功能区，完整还原了驱动电机、传动箱体、进给操作手柄、钻头装夹主轴等结构，驱动电机采用灰黑色金属外壳材质，传动箱体采用绿色涂装，箱体上的观察盖采用半透明浅绿色工程塑料材质，可隐约呈现内部传动结构的轮廓，进给手柄采用金属杆搭配黑色塑胶握柄的设计，主轴部分采用亮面金属材质，还原钻夹头与钻头的装夹结构。渲染阶段采用工作室均匀布光方案，通过主光源、辅助光源与轮廓光的搭配，清晰呈现各部件的材质质感与结构层次，避免阴影过重遮挡结构细节。设计过程中充分考虑立式台钻的实际功能逻辑，各运动部件的装配关系符合真实机械结构，可用于机械结构教学、设备展示、虚拟装配演示等场景，模型各部件均为独立可编辑特征，方便后续进行结构修改、工程图导出或运动仿真设置。
