FPV穿越机用M10 GPS定位模块结构

在FPV穿越机、远程固定翼无人机的航电系统搭建中，GPS定位模块是决定飞行安全、返航可靠性的核心感知部件，本次呈现的M10制式GPS模块结构，完全围绕航模装机的实际工程需求完成细节还原，覆盖从内部功能层到外部安装接口的全部几何特征。从实际装机场景来看，这类模块主要承担飞行过程中的卫星定位、速度测算、航向校准功能，是实现失控返航、定点悬停、航线规划功能不可或缺的硬件载体，尤其在长距离远航飞行场景下，模块的搜星速度、定位精度直接决定了飞行任务的安全边界，因此其结构设计不仅要满足电路功能的承载需求，还要兼顾装机时的尺寸适配、电磁屏蔽、安装固定等多维度工程要求。

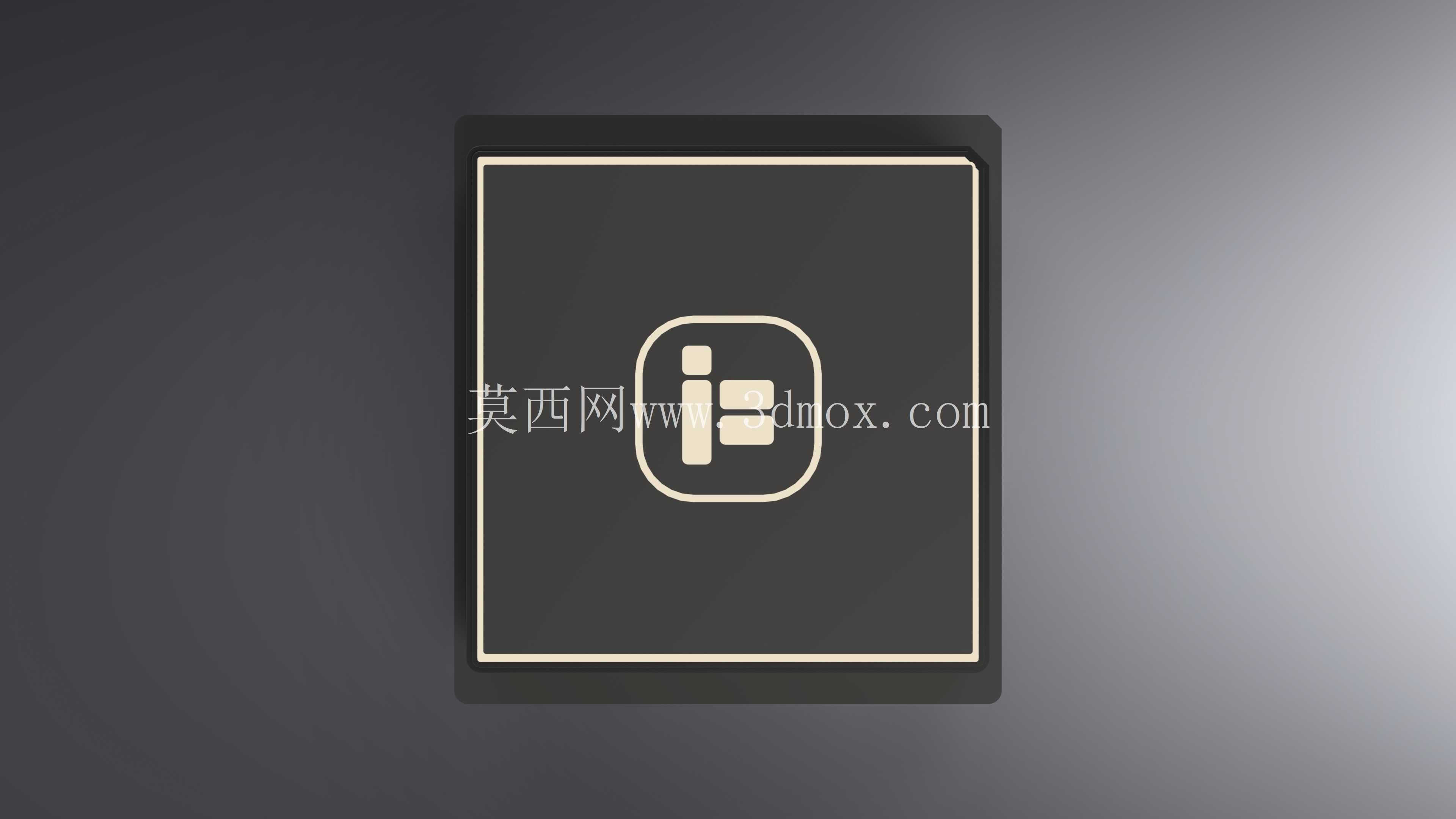

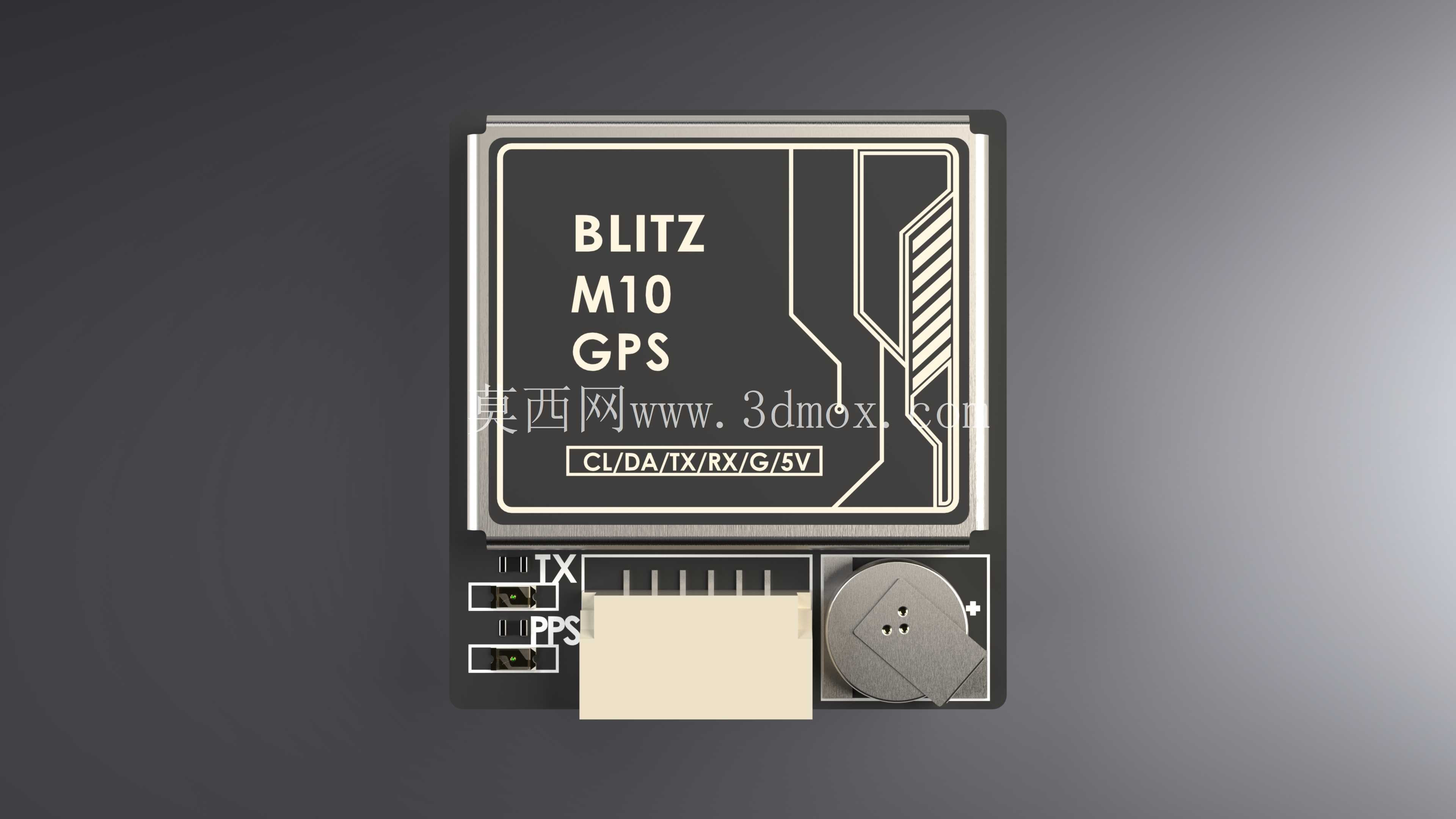

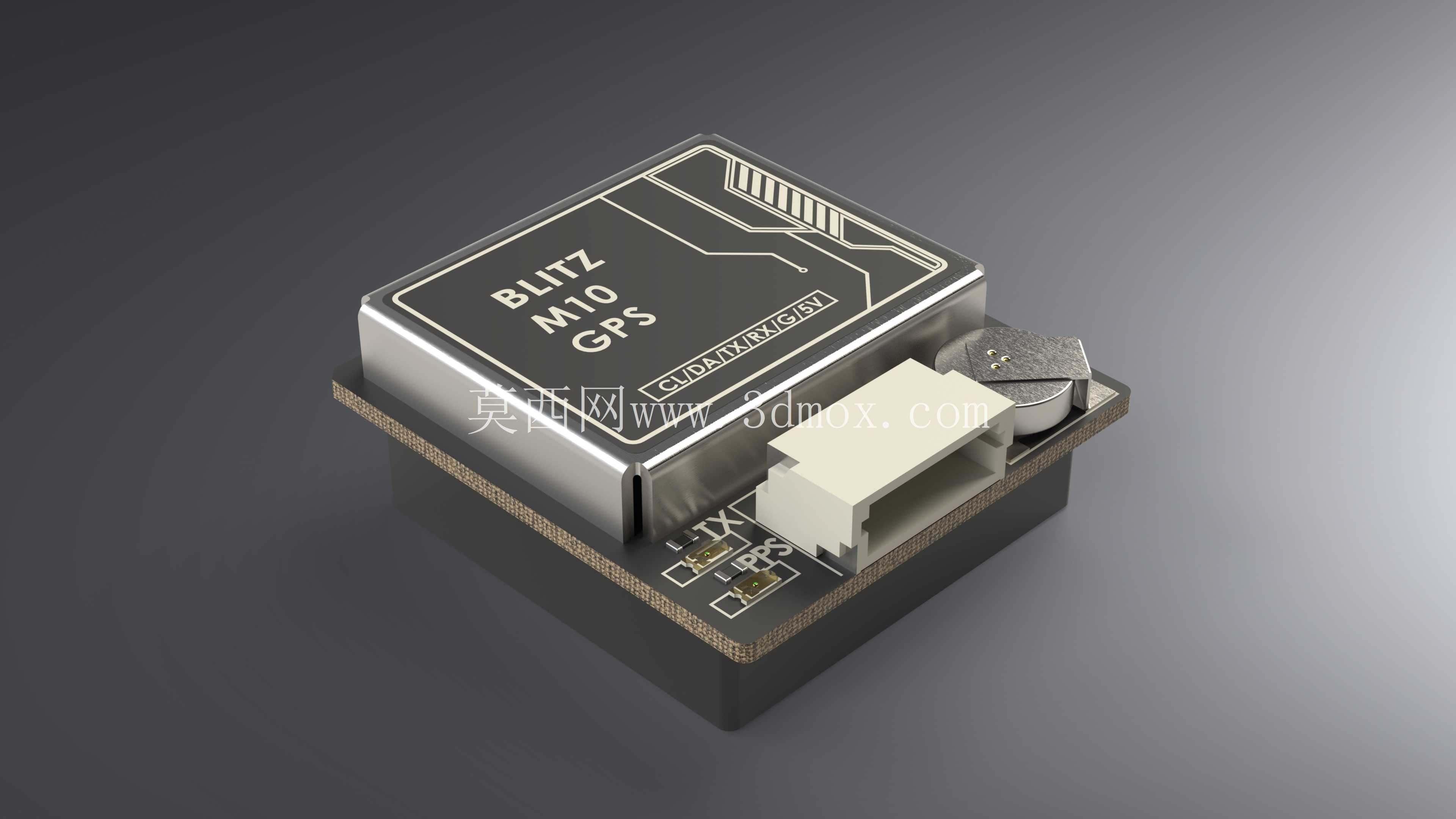

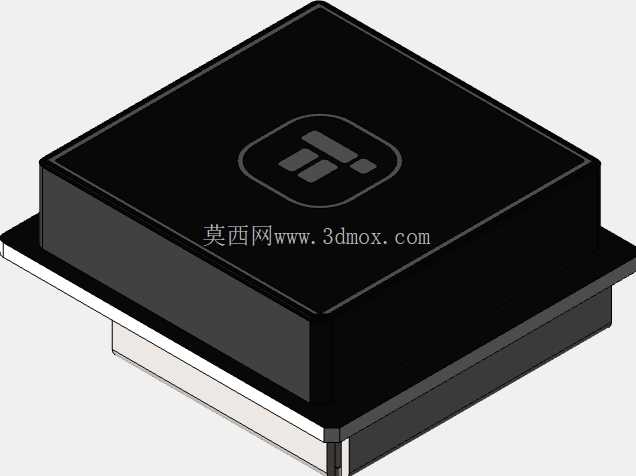

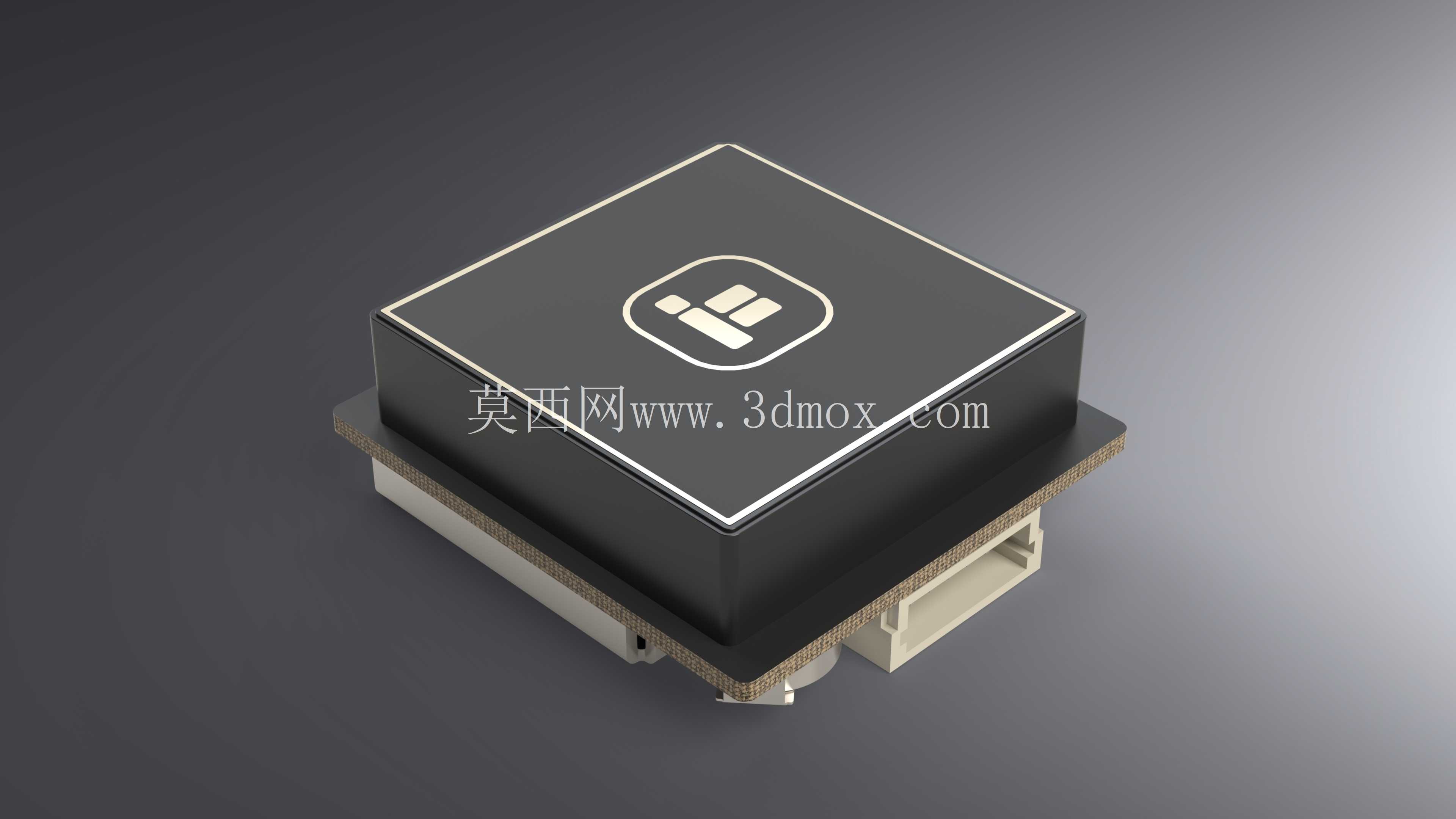

从结构分层来看，模块整体采用方形叠层设计，最上层为陶瓷贴片天线层，表面做了醒目的功能标识，陶瓷介质天线的尺寸经过匹配优化，能够保证M10制式下多星座信号的接收效率，天线层下方设置了金属屏蔽罩结构，将核心定位电路、后备电池完全包覆在内，既可以隔绝飞控、电调等周边大功率电子器件产生的电磁干扰，避免信号漂移，也能对内部精密电路起到物理防护作用，降低装机、炸机过程中元件脱落、焊点开裂的风险。屏蔽罩侧边预留了6针连接器接口，接口采用卧式贴片布局，引脚定义完全匹配主流航模飞控的GPS端口规范，包含电源、地、串口通讯等必要引脚，无需额外转接即可直接与飞控板连接，接口旁侧设置了轻触式按键，用于固件配置、参数复位等操作，按键的凸起高度经过控制，不会超出模块整体外轮廓，避免装机时与机架结构产生干涉。

模块底部设置了标准安装孔位，孔位间距兼容主流TPU保护支架、机架安装座的通用尺寸，既可以直接通过螺丝固定在飞控塔顶层，也可以搭配定制的TPU减震支架安装，降低飞行过程中机体振动对定位精度的影响。模块整体外轮廓做了倒角处理，边缘无尖锐棱角，能够减少装机时对线材、其他电子元件的剐蹭，整体厚度控制在航模电子堆件的常规尺寸范围内，不会额外增加过多飞行重量。从设计逻辑来看，整个结构的尺寸公差完全参照实际量产模块的装配公差还原，陶瓷天线与屏蔽罩的贴合间隙、接口与壳体的相对位置、安装孔的中心距都严格对应实物参数，既可以用于FPV整机装配的干涉检查，验证模块与机架、图传天线、其他航电部件的空间兼容性，也可以作为定制保护支架、减震安装座的设计基准，还能用于产品宣传、装机教程的可视化渲染素材。

需要注意的是，该结构还原以可视化展示、装配验证为核心目标，尺寸参数均为实物逆向测绘的近似值，能够满足常规装机模拟、结构设计参考的需求，但不可直接作为精密级工程加工的唯一尺寸依据，若用于开模、量产等高精度场景，仍需结合实物样品做进一步的公差校核。在实际装机应用中，这类模块通常需要安装在机体上方无遮挡的位置，远离图传、电调等强电磁干扰源，其结构上的屏蔽罩设计也正是为了应对这类复杂的电磁环境，保证在高功率图传工作的状态下依然能够稳定锁定卫星信号，后备电池的预留位置则可以保证模块在断电重启时快速获取星历数据，缩短冷启动搜星时间，这也是远航场景下非常实用的功能设计。
