三星磁吸式智能手表无线充电底座结构

日常做消费电子周边结构设计时，智能穿戴类的充电配件是很常见的开发品类，这款磁吸式手表无线充电器的结构设计，核心围绕佩戴场景下的使用痛点做落地优化。首先从实际使用场景来看，智能手表用户的充电行为大多发生在睡前、办公桌面短时补能两个高频场景，用户不会像操作手机充电那样刻意对准接口，这就要求充电端必须具备盲操作吸附对位的能力，同时线缆的出线方向、底座的放置稳定性都要适配桌面、床头柜这类平整放置面的使用需求，不能出现一碰就移位、吸附对位不准导致充电中断的问题。

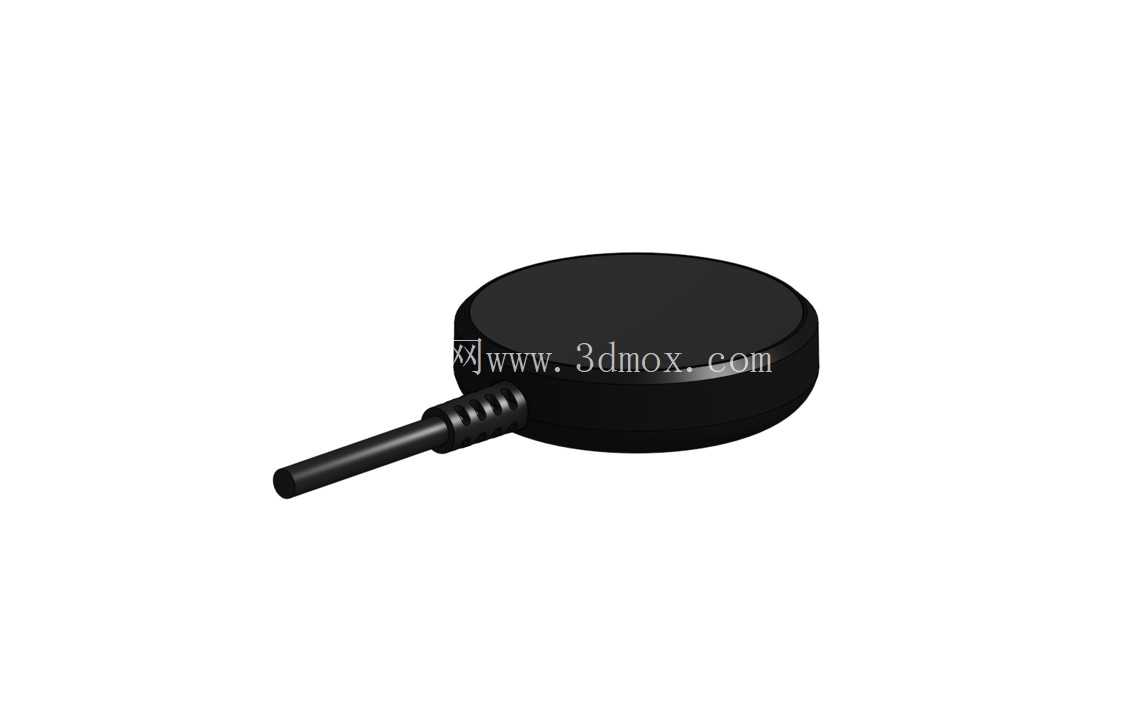

从功能特性层面拆解，这款充电底座采用圆形扁平的主体形态，内置无线充电发射线圈与磁吸定位组件，出线端采用USB A型公头，适配常规5V/1A的低压供电输入，能够匹配对应系列智能手表的无线充电接收端，磁吸结构可以在手表靠近充电面时自动完成对位吸附，不需要用户反复调整位置，避免因对位偏差造成的充电效率下降、充不上电的问题。线缆根部做了加长的应力缓冲结构，也就是行业内常说的SR尾档，这个结构的设计是为了应对日常使用中频繁弯折线缆的情况，避免线缆根部因为反复弯折出现线芯断裂、外皮破损的问题，延长配件的实际使用寿命。

设计思路上，首先确定的是充电接触面的尺寸边界，圆形接触面的直径刚好覆盖对应手表背部的充电接收区域，不会因为尺寸过大造成不必要的空间浪费，也不会因为尺寸过小导致磁吸范围不足、对位困难。主体的厚度控制在适配桌面放置的合理区间，底部做平面处理，放置在平整台面时不会出现晃动，线缆从主体侧方切线方向引出，不会因为线缆的支撑力让主体翘起，保证放置时的稳定性。磁吸组件的排布是和手表背部的磁吸定位点一一对应的，磁吸力的大小经过匹配，既可以保证充电时手表不会因为轻微触碰就移位脱落，又不会因为吸力过大导致用户取下表链时需要用过大的力气，避免带倒充电底座。

安装与尺寸边界方面，这款充电底座属于桌面放置类配件，不需要额外的固定安装结构，整体占用的桌面空间和常规圆形鼠标接收器的占用面积接近，线缆长度可以满足常规桌面插座到放置位的距离需求。主体外壳采用一体式的圆滑过渡设计，没有尖锐的棱角，日常拿取、挪动的时候不会刮擦桌面或者划伤手表表壳，出线位置的SR结构和主体外壳做了顺滑衔接，没有突兀的台阶，避免藏污纳垢，日常清洁只需要擦拭表面即可。在结构建模的过程中，需要重点把控内部线圈、磁吸组件的装配间隙，外壳的壁厚要满足注塑成型的工艺要求，卡扣或者超声焊接的连接结构要保证外壳装配后的密封性，避免日常使用中灰尘、溅洒的液体进入内部损坏电路元件。另外，充电接触面的平整度需要严格控制，不能出现凸起或者凹陷，保证和手表背部贴合时没有缝隙，避免因为间隙过大降低无线充电的传输效率，同时也能避免刮花手表背部的玻璃或者陶瓷后盖。

从结构设计的细节来看，线缆和主体内部电路板的连接位置做了防拉脱结构，就算日常使用中拉扯线缆，也不会直接把线芯从电路板焊点上扯下来，提升产品的抗拉扯性能。主体内部的元器件排布做了重心优化，让整体重心落在圆形主体的中心位置，放置时的稳定性更好，不会因为线缆的重量导致主体侧翻。这类穿戴设备充电配件的设计，往往不需要太复杂的结构，但是每一处细节都要贴合用户的实际使用习惯，从对位的便捷性、放置的稳定性、线缆的耐用性到接触面的防护性，每一个点都要落到实际使用的场景里去验证，才能做出好用的配件产品。建模过程中对于曲面的顺滑度、装配公差的控制也很重要，比如SR尾档和线缆的配合间隙，既要保证线缆可以在一定角度内弯折，又不能出现太大的缝隙影响外观，外壳合模线的位置要设计在不常接触、不影响外观的侧面，避免合模线的毛边影响用户的触感体验。
