便携式手动管材切割器结构设计

这款手动管材切割工具的结构设计，核心围绕小规格塑料、薄壁金属管材的现场快速裁切需求展开，在水电安装、小型气动回路布设、实验室气路搭建、家用DIY管路改造等场景中，这类手持切割工具的使用频率远高于大型台式切管设备，毕竟多数现场作业场景没有稳定的电源供应，也没有足够的空间放置台式裁切设备，手持操作的便携性是这类工具的核心设计出发点。

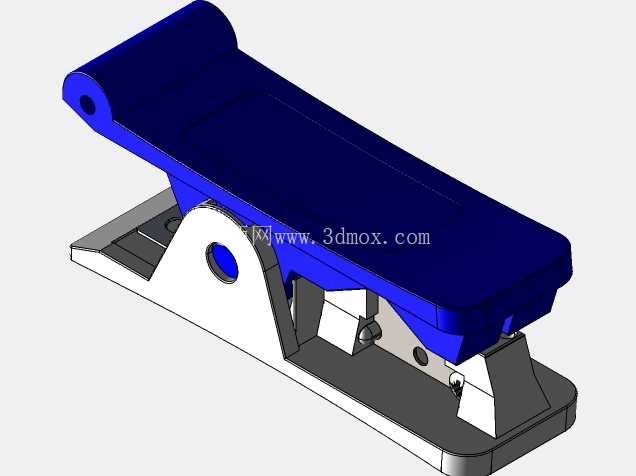

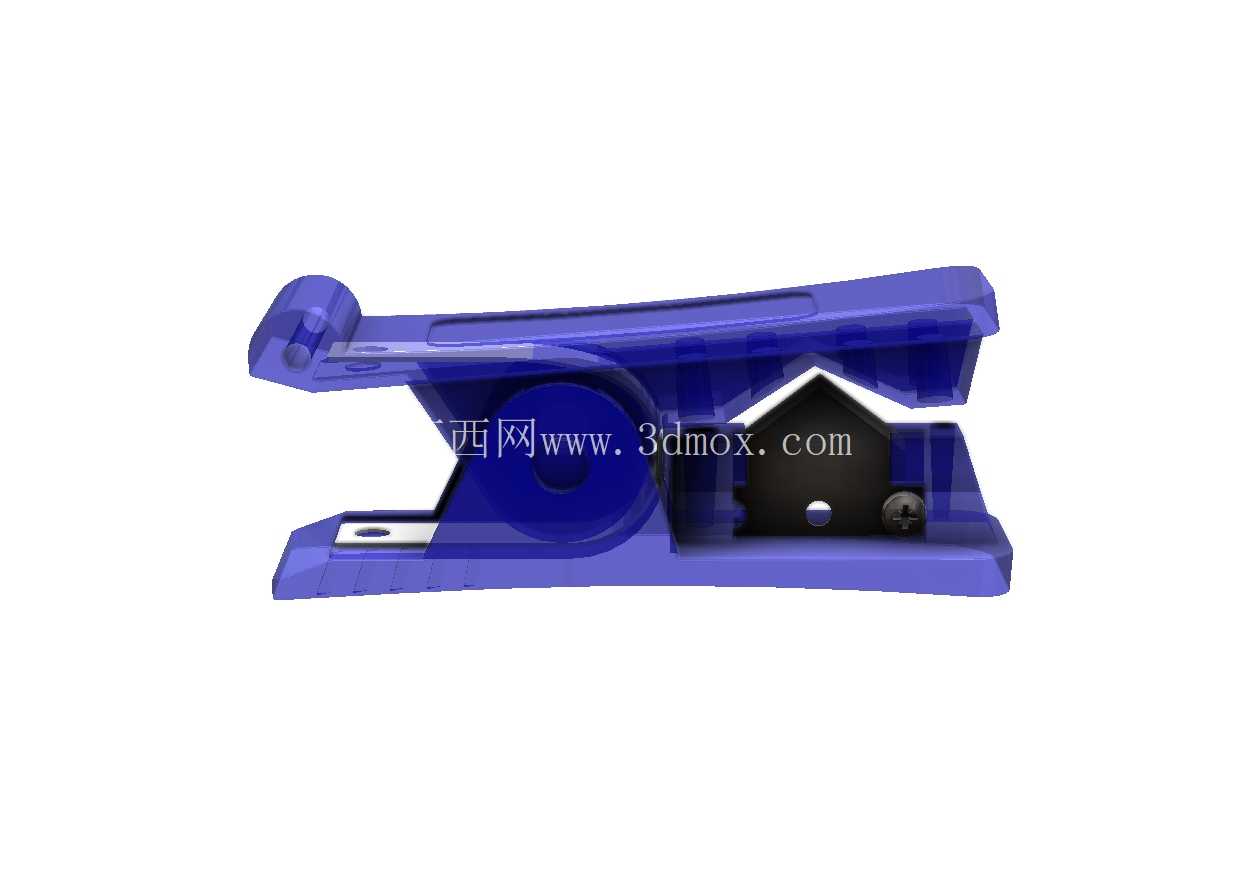

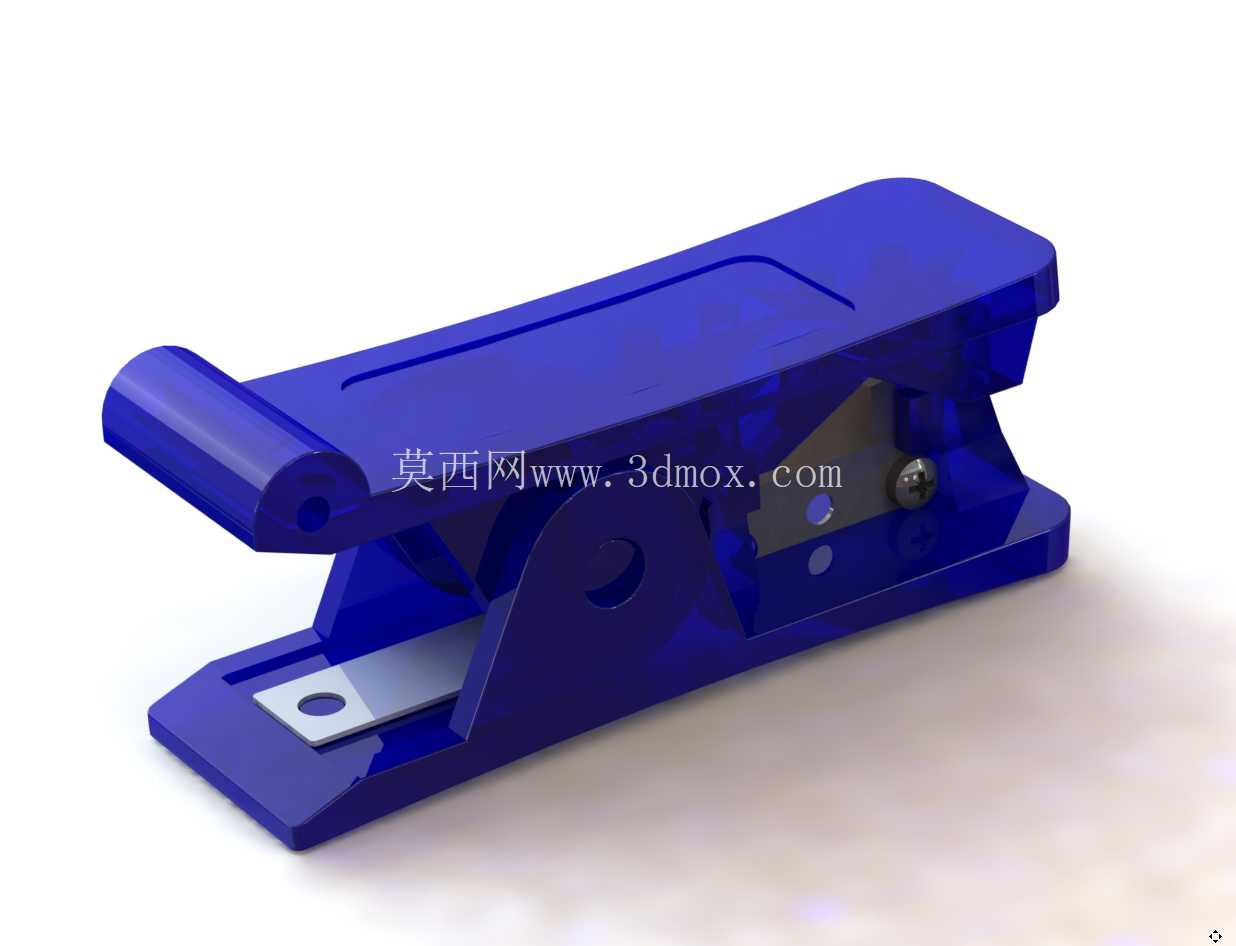

从整体结构来看，这款切割器采用杠杆式压合结构，整体外形尺寸控制在成年人单手握持的舒适范围内，长度约120mm，宽度约45mm，闭合状态下高度约35mm，整体重量控制在150g以内，作业时可以直接放入工具包的侧袋中携带，不会占用过多工具收纳空间。结构上分为固定底座、上压合臂、刀片安装座、复位弹性件、定位挡块几个核心部分，固定底座上开设有与待切割管材直径匹配的弧形定位槽，作业时将管材卡入定位槽内，通过按压上压合臂带动刀片沿垂直于管材轴线的方向进给，单次压合即可完成薄壁管材的整齐裁切，切口无明显毛刺，不需要额外做端口修磨处理就能直接对接管路接头。

设计过程中重点考虑了刀片的更换便利性，刀片采用标准的单面美工刀片规格，通过两颗沉头螺丝固定在上压合臂的刀座位置，刀片磨损后不需要借助专用工具，用普通十字螺丝刀就能完成刀片更换，大幅降低了工具的后期使用成本。底座上的定位槽做了圆弧过渡处理，避免卡入管材时刮伤管材外壁，尤其是针对PVC、PU这类软质塑料管材，光滑的定位槽面可以防止管材表面被压出划痕，影响管路的密封性能。复位结构采用内置的扭簧设计，扭簧安装在上下臂的铰接转轴位置，松开压合臂后上半部分会自动弹起复位，不需要手动掰开就能放入下一段待切割管材，连续作业时的操作效率比无复位结构的切割工具提升40%以上。

安装边界方面，这款工具不需要额外固定在工作台面上，作业时仅需要一只手握住工具本体，另一只手扶持待切割管材即可完成操作，对于直径在3mm到12mm之间的薄壁管材都能适配，铰接位置的转轴采用过盈配合的金属销钉，销钉两端做铆压处理，长期使用不会出现销钉脱出、上下臂晃动的问题。刀座位置设计有0.5mm的刀片进给限位台阶，压合到最大行程时刀片不会触碰到底座的金属面，避免刀片刃口被磕碰损坏，同时也能保证管材被完全切断，不会出现底部连皮的情况。底座的底面做了防滑纹理处理，如果需要在台面上做固定裁切，也可以用台钳夹住底座两侧，双手扶持管材进行批量裁切，底座两侧的平面做了加厚处理，夹持时不会出现夹变形的问题。

从实际使用的工况适配来看，这款切割器可以适配壁厚不超过1.5mm的塑料管材、壁厚不超过0.3mm的紫铜、铝质薄壁金属管，针对气动回路常用的PU气管、家装水电用的PVC穿线管、净水器连接用的PE水管都能实现整齐裁切，切口端面与管材轴线的垂直度误差控制在1°以内，对接快插接头时不会出现因为切口歪斜导致的漏气、漏水问题。相比传统的剪刀式切管工具，这种杠杆式结构的力臂比设计为5:1，按压时只需要施加20N左右的力就能完成裁切，长时间连续作业也不会出现手部酸痛的问题，上压合臂的按压位置做了圆弧卷边处理，边缘没有尖锐的毛刺，握持按压时的手感更舒适，不会硌伤手掌。

结构细节上，铰接位置的配合间隙控制在0.1mm以内，上下臂开合时没有明显的旷量，保证刀片进给方向始终与底座定位槽的轴线垂直，避免裁切过程中刀片歪斜导致的切口倾斜、刀片崩口问题。刀片的伸出长度可以通过刀座上的安装螺丝进行微调，针对不同壁厚的管材可以调整合适的伸出量，避免刀片伸出过长导致的刃口损坏，也能防止伸出过短切不断管材的问题。整体结构没有多余的复杂零件，全部零件加起来不超过10个，后期维护时只需要定期在铰接转轴位置滴少量润滑油，就能保证开合动作顺畅，不需要做其他复杂的保养，适合在各种复杂的现场作业环境下长期使用。
