便携式换弹式雾化吸入设备外观结构

做消费电子手持类产品结构设计快十年，这类换弹式雾化设备的三维建模，核心要平衡握持手感、内部堆叠、外观辨识度三个核心维度，很多新手建模时容易只盯着曲面顺滑度，忽略实际量产和使用中的边界问题。先从实际使用场景说，这类设备日常是揣在牛仔裤口袋、通勤包侧袋里的，所以整机轮廓不能有突兀的尖锐棱角，图里的产品做了全周R角过渡，机身主体是拉长的椭圆柱截面，不是正圆也不是方正的矩形，正圆截面放在口袋里容易随意滚动，方正矩形握持时棱角会硌手掌大鱼际位置，这种带微弧的扁椭圆柱截面，单手握持时食指和中指刚好贴合机身两侧弧面，拇指能自然搭在机身侧面的功能按键上，不需要刻意调整手姿就能完成操作。

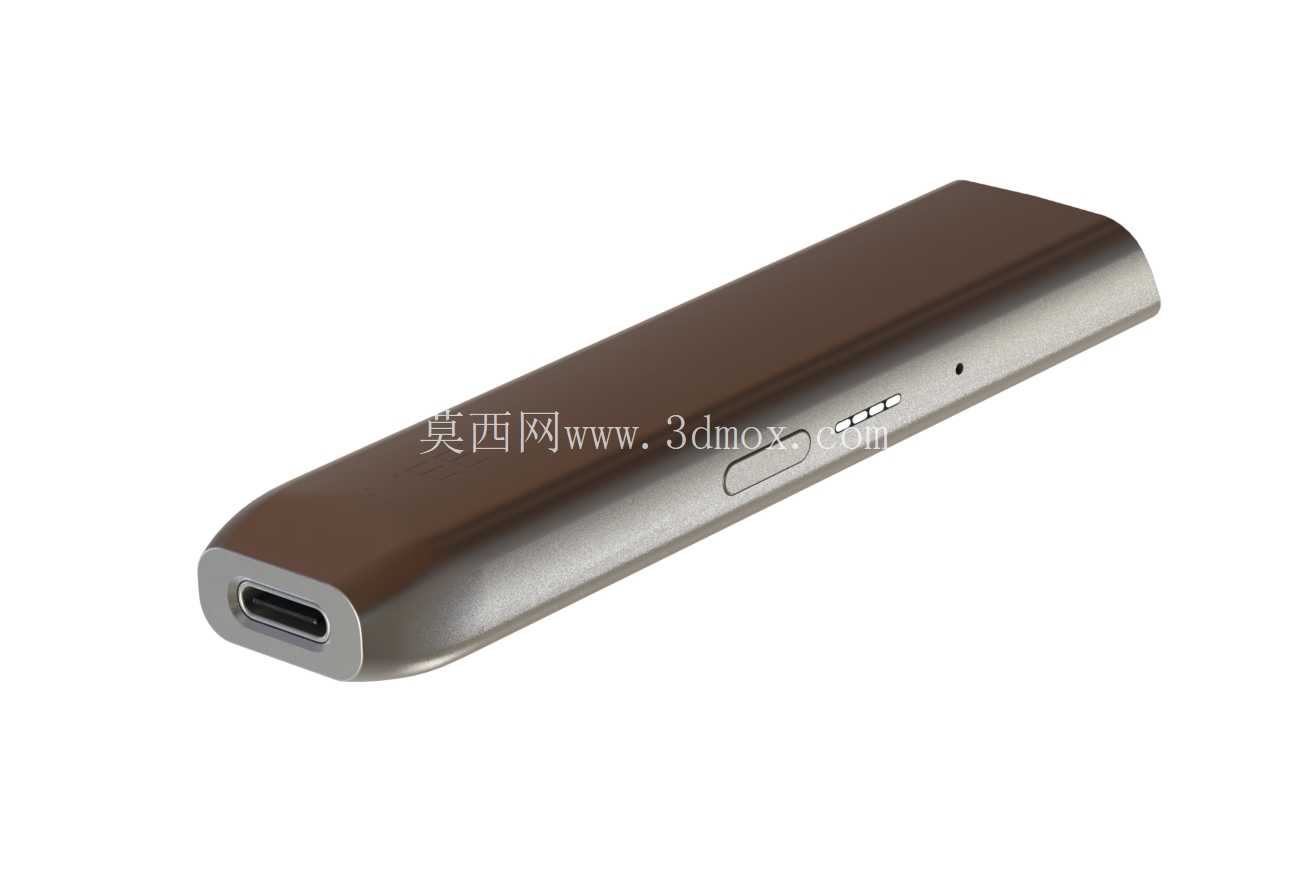

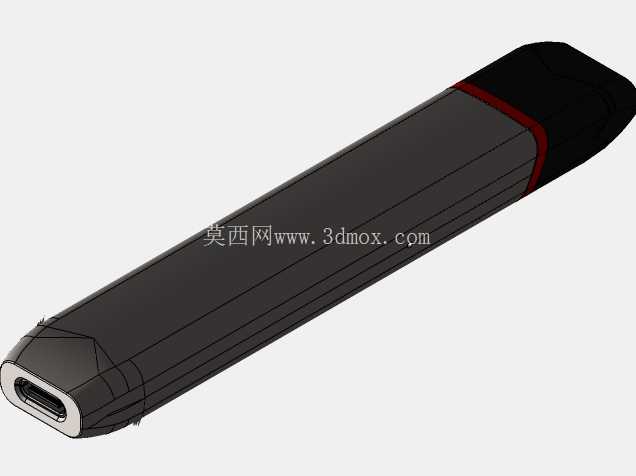

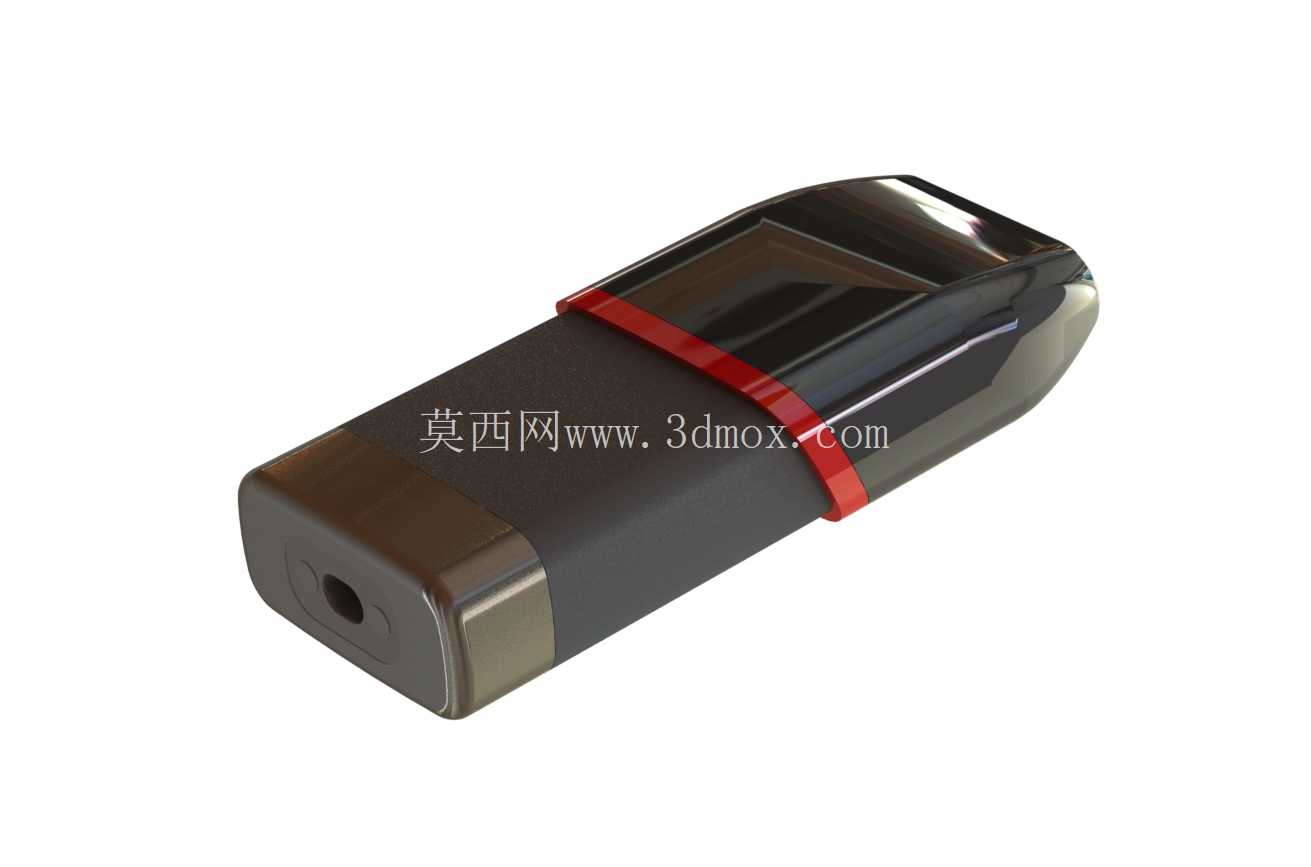

再看功能结构的设计逻辑，机身底部预留的Type-C接口，做了内凹的沉台设计，这个细节很多建模时容易忽略，沉台深度要控制在0.8-1.2mm之间，太浅的话充电插头插合时容易刮花机身底壳的外观面，太深的话会挤占内部电池仓的轴向空间，毕竟这类设备的续航核心靠内置的圆柱锂电池，电池直径和长度直接决定了整机的握持尺寸，建模时要先把电池、控制PCB板、咪头组件的堆叠尺寸做基准，再往外偏移0.3-0.5mm的壳体壁厚，最后做外观曲面的顺滑过渡，不能先画外观再硬塞内部零件，那样后期改模成本会非常高。机身靠近吸嘴位置的红色装饰环，不是单纯的外观装饰件，它是烟弹和主机连接的对位标识环，用户更换烟弹时，把烟弹上的标识点对准这个红环位置插进去，就能保证烟弹内部的电极和主机顶针完全对位，避免出现接触不良的问题，建模时这个环的装配公差要控制在0.1mm以内，太松容易脱落，太紧装配时会压裂装饰环的塑胶基材。

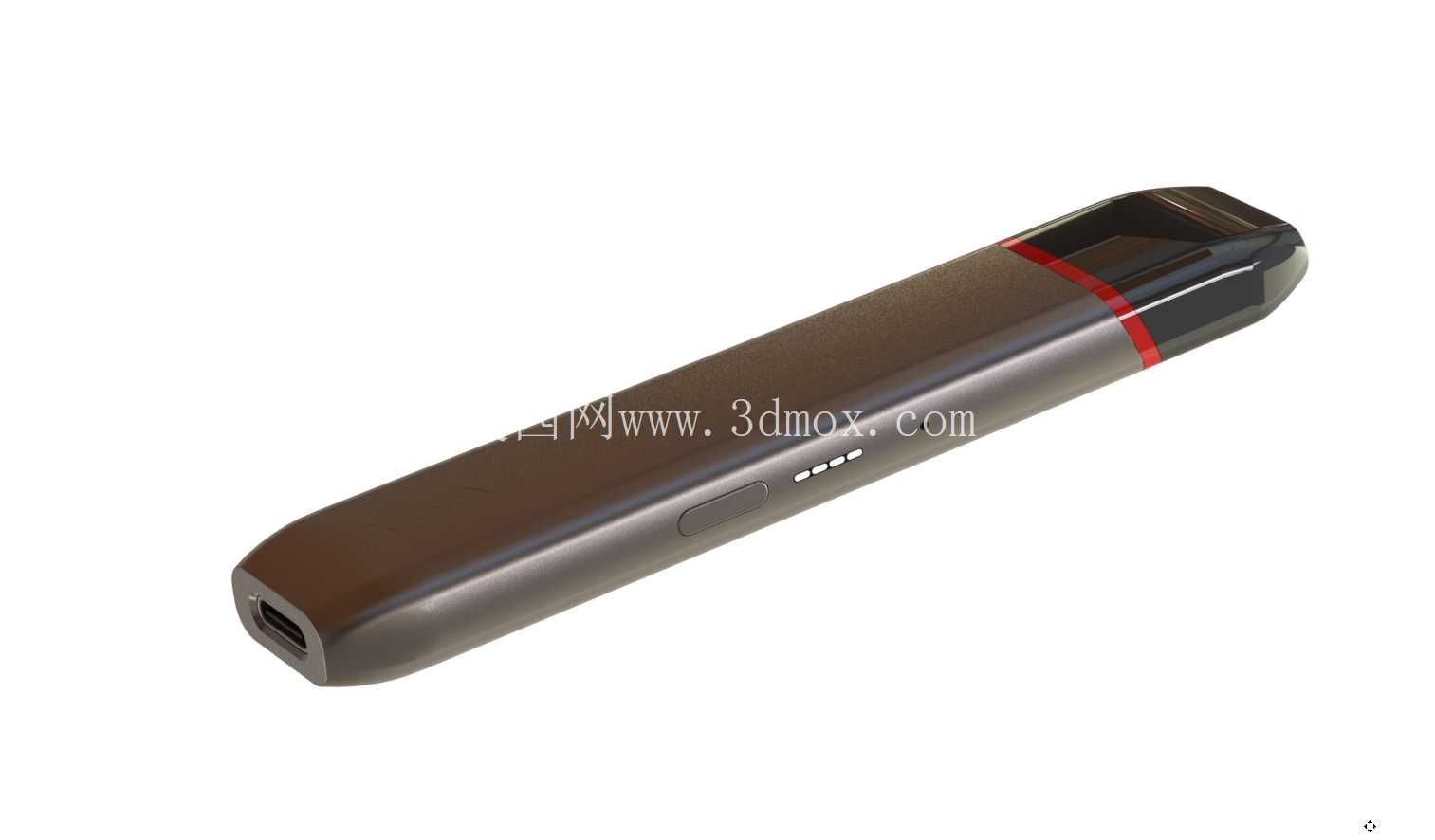

机身侧面的三个指示灯开孔，做了半透的柔光处理，建模时要注意开孔位置不能正对内部LED灯珠，要偏移0.5mm左右，同时灯珠和内壳之间要做遮光筋，避免点亮时出现串光问题，用户抽吸时指示灯会随抽吸时长渐变点亮，提示剩余电量，这个位置的壁厚要比其他位置薄0.2mm，保证灯光透出来的亮度均匀，不会出现局部过亮的光斑。吸嘴位置做了贴合人体唇部的弧面收窄，比机身主体直径小3mm左右，含在嘴里的时候不会有硌唇的异物感，吸嘴的端面做了15度左右的倾斜角，和用户日常抽吸时的唇部角度匹配，不需要仰头就能顺畅吸气。

从安装边界来说，整机长度控制在110mm左右，最大宽度22mm，厚度12mm，这个尺寸刚好能适配市面上绝大多数的便携收纳包、烟套配件，不会因为尺寸特殊导致用户买不到适配的保护配件。机身侧面的功能按键做了0.3mm的凸起高度，按键周边和壳体的间隙控制在0.05mm，既保证按压时有清晰的段落反馈，又不会因为间隙太大进灰、进口袋里的毛絮，影响按键使用寿命。机身表面做了细腻的磨砂阳极氧化质感处理，建模时要预留出表面处理的膜厚厚度，一般阳极氧化膜厚在0.01-0.02mm之间，虽然数值很小，但如果不提前预留，装配时会出现烟弹插不到位、按键卡滞的问题。另外烟弹和主机的连接卡扣，建模时要做1.5mm的扣合量，同时在卡扣位置做0.2mm的导入斜角，用户更换烟弹时不需要太用力就能插到位，拔出来的时候也不会因为扣合太松出现烟弹脱落漏液的问题。很多刚入行的结构工程师做这类产品时，容易把卡扣扣合量做太大，导致用户换烟弹时需要用很大力气拔，体验感很差，扣合量太小又容易掉，这个数值是经过大量手板验证出来的合理区间。还有机身内部的气流通路，建模时要保证气道内壁顺滑无台阶，避免抽吸时出现气流啸叫，气道的截面直径控制在2.5mm左右，既能保证吸气阻力适中，又不会因为气道太大导致烟油被吸到嘴里。
