越野花纹深齿防滑橡胶轮胎结构

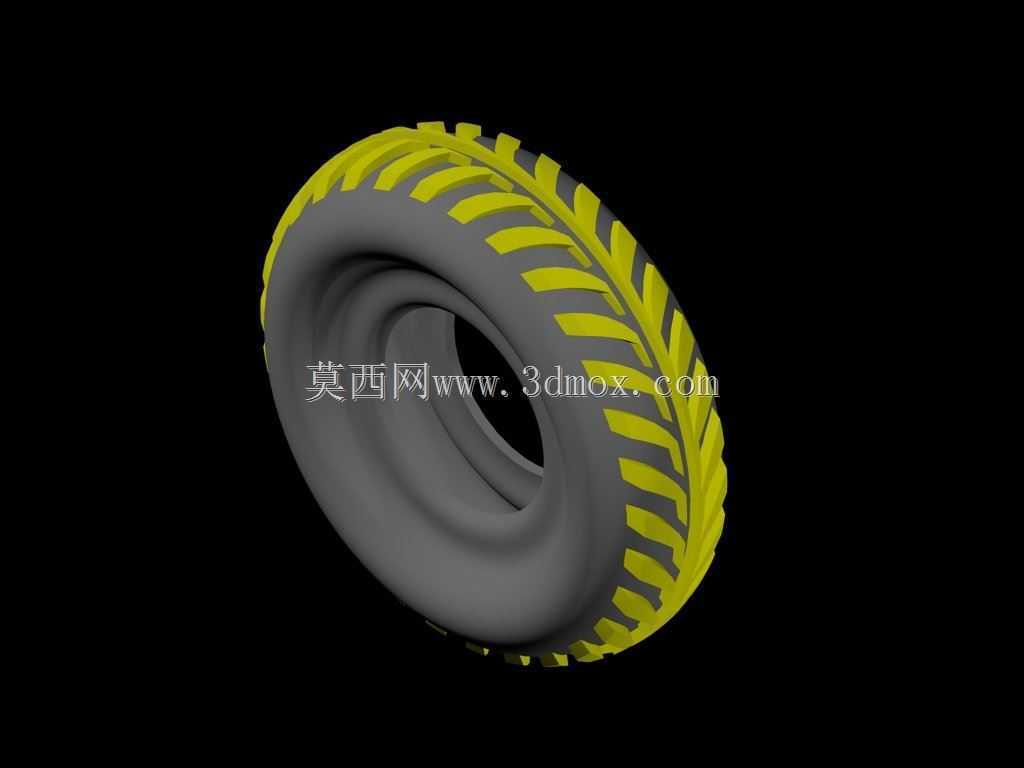

　　该轮胎结构面向非铺装路面、小型作业平台、户外巡检设备以及重载移动小车的行走需求进行建模，胎面采用连续交错布置的高齿花纹，重点解决普通光面轮胎在泥泞、碎石、松散沙土和湿滑坡道上抓地不足的问题。模型中胎体主体为环形橡胶结构，断面保留较厚的胎侧过渡区，能够在承受垂向载荷时产生适度弹性变形；外圈花纹块沿周向呈斜向排列，并在胎肩位置形成较大的接地边缘，使轮胎滚动时不仅依靠橡胶摩擦传递驱动力，还能通过花纹齿嵌入松软表层产生机械咬合。

　　从实际使用场景看，这类深齿轮胎并不追求铺装路面上的低噪声，而是更强调复杂地形下的通过性。花纹块之间保留较宽的排泥槽，车辆或设备在泥地中前进时，泥土可沿槽道被连续甩出，减少胎面被糊满后打滑的风险；在碎石路面上，较高的花纹齿可以让尖锐石块先接触齿块间隙，降低胎面中部被持续切割的概率。胎肩区域的花纹延伸幅度较大，转弯时侧向外力由胎肩齿块共同承担，侧向滑移量相比浅纹胎面明显减小。

　　建模时胎圈位置按照轮辋装配关系处理，内圈轮廓需要与轮辋座保持连续贴合，安装边界集中在胎圈直径、胎圈宽度和内圈圆角处。若用于实体设计，胎圈内侧应保留与轮辋凸缘对应的限位面，避免充气或承载后轮胎相对轮辋周向窜动。胎侧从胎圈向胎面逐渐过渡，壁厚并非简单等厚：靠近胎圈区域需要更高的刚性，以保证装夹稳定；胎侧中部则允许一定柔性，用于吸收路面冲击；胎面下方厚度最大，以承受磨损、刺扎和反复屈挠。

　　外形尺寸方面，该类轮胎的关键边界包括外径、断面宽度、胎圈内径、胎面宽度和花纹高度。外径决定整机离地间隙与传动系统速比匹配，断面宽度影响接地压强，胎圈内径决定可匹配轮辋规格，花纹高度则直接关系抓地能力与耐久寿命。设计时不能单纯增大花纹齿：齿块过高会增大胎面蠕动，使转向阻力上升，并在硬路面上加速齿根疲劳；齿块过窄则容易在尖锐石面上发生崩裂。因此模型中花纹块采用根部宽、顶部略收的形态，既保证啮入松软地面的能力，也让齿根拥有足够截面积。

　　花纹排布采用斜向交错思路，相邻齿块在周向上形成连续导流方向。这种形式在驱动轮上效果较明显，扭矩输入时胎面齿块沿接地长度依次参与受力，避免横向直纹胎容易出现的整块剥离噪声。胎面中部花纹承担主要纵向驱动力，胎肩花纹负责起步、制动和转向时的边缘抓附。对于需要在坡道、工地临时道路或田间湿土上工作的小型设备，这种结构比普通城市道路轮胎更适合低速大扭矩工况。

　　在装配校核中，轮胎不能只看作静态圆环，还需要考虑充气后膨胀和受载后的压扁区域。轮胎与车架、挡泥板、转向节之间应预留径向和侧向间隙，尤其在胎面挂泥后，外轮廓可能因泥土附着而增大。若用于双轮并装位置，还需校核两轮胎肩间距，防止重载侧倾或花纹夹泥后相互摩擦。轮辋宽度应与轮胎断面宽度匹配，过窄轮辋会使胎侧过度收拢，影响胎面接地面积；过宽轮辋则会拉张胎圈，降低装配可靠性。

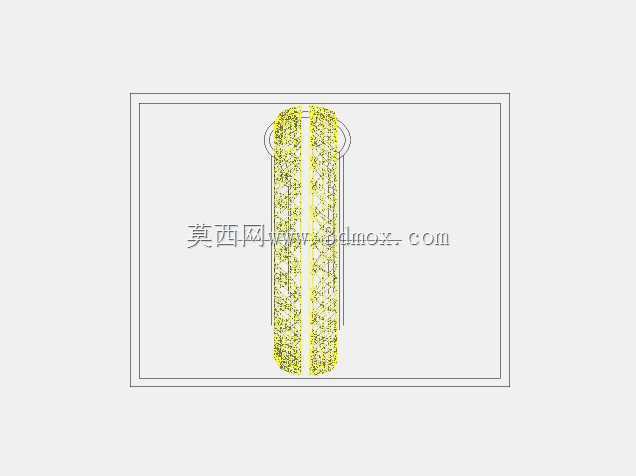

　　该三维结构把胎体、胎侧、胎圈和深齿花纹作为一个整体表达，能够用于行走机构方案展示、轮辋配合检查、离地间隙分析以及越野底盘布置讨论。对于结构设计人员，模型的价值不在于单独呈现橡胶外观，而在于通过完整环形断面和花纹空间关系，判断轮胎在不同路面载荷下的安装边界、运动干涉和抓地结构是否合理。
