2.2英寸ILI9341驱动TFT液晶显示模组

这款2.2英寸TFT液晶显示模组，核心驱动采用ILI9341芯片，分辨率为240×320，搭配IPS显示面板，在各类嵌入式手持设备、小型工业控制终端、便携检测仪器的人机交互场景中应用十分广泛。从结构设计层面来看，模组整体采用分层堆叠架构，最上层为覆盖偏光片的液晶显示面板，面板边缘做了窄边框封胶处理，既能阻隔外界粉尘、水汽侵入液晶层，也能避免组装过程中边缘受力导致的液晶漏液问题。面板下方依次是背光导光层、PCB驱动基板，FPC柔性排线从基板侧边引出，14pin的接线端做了镀金处理，提升插接时的接触可靠性，反复插拔也不容易出现接触不良的情况。

在实际设备选型过程中，这款模组的安装边界需要重点关注，整体显示区域的可视对角线为2.2英寸，模组本体的长宽尺寸适配多数小型手持设备的前壳开窗，厚度控制在常规小尺寸屏的通用范围内，安装时可以通过前壳的定位卡扣直接固定，也可以在模组背面预留的双面胶贴合区域粘贴固定，不需要额外设计复杂的压装结构，能有效简化终端产品的结构设计工作量。FPC排线的弯折区域做了耐弯折处理，在设备内部走线时，可以根据壳体内部的空间布局调整排线走向，弯折半径控制在合理范围内不会出现排线断裂、信号传输中断的问题。

从功能特性来看，IPS面板的可视角度相比普通TN屏有明显提升，在工业现场不同角度查看设备参数时，不会出现偏色、画面泛白的情况，适合操作人员在移动作业过程中查看检测数据、设备运行状态。240×320的分辨率足以显示常规的参数文本、简易图标、状态曲线，不需要占用主控芯片过多的显存资源，对低端嵌入式主控的兼容性较好，多数常用的单片机平台都可以通过SPI接口完成驱动，不需要额外增加显示驱动芯片，能有效控制终端产品的硬件成本。

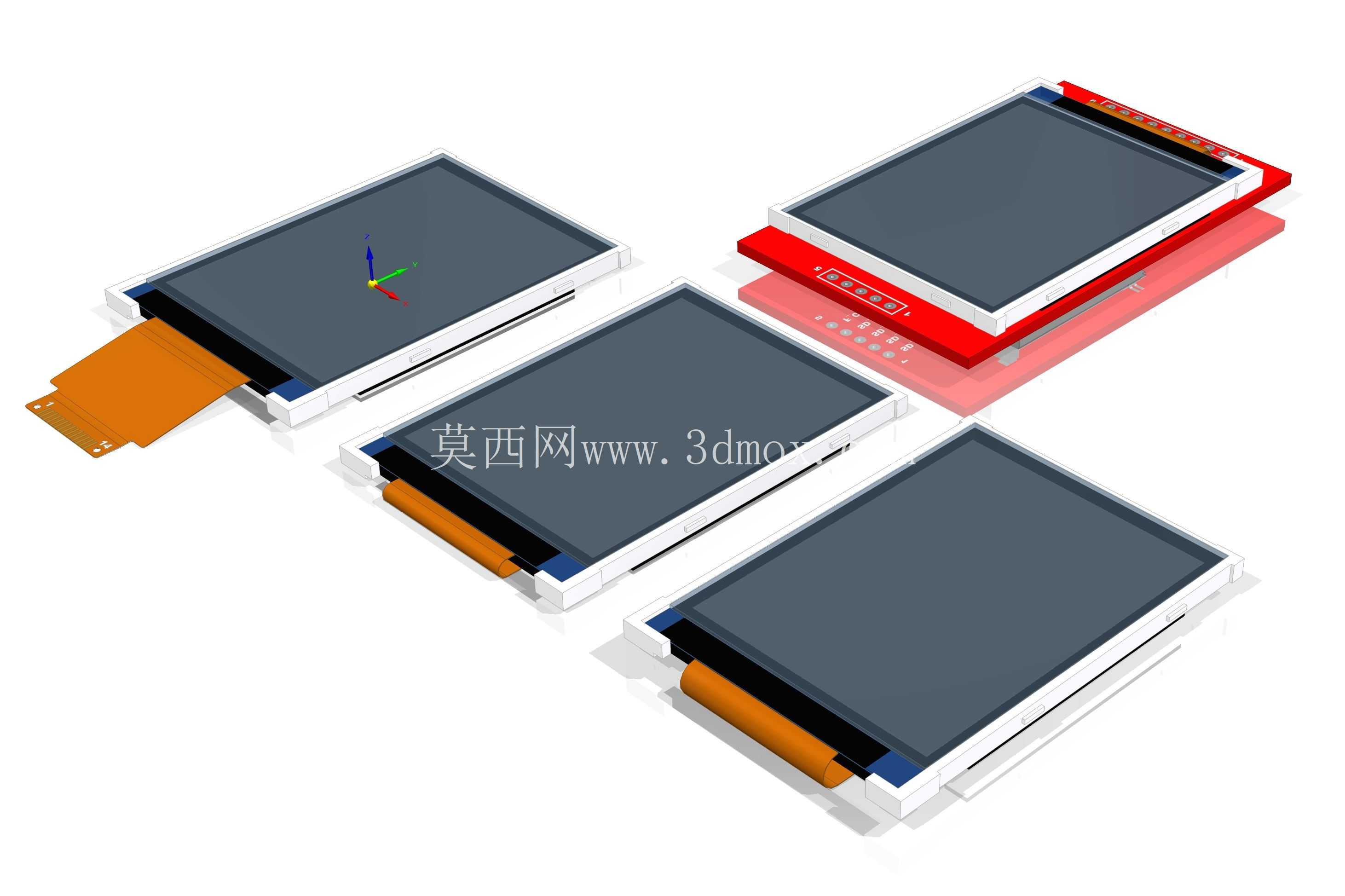

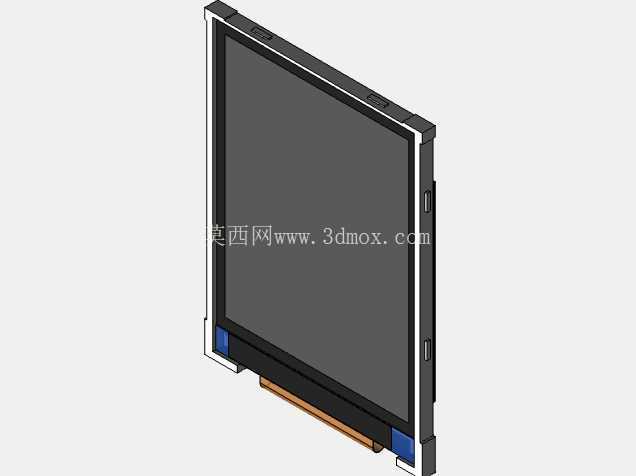

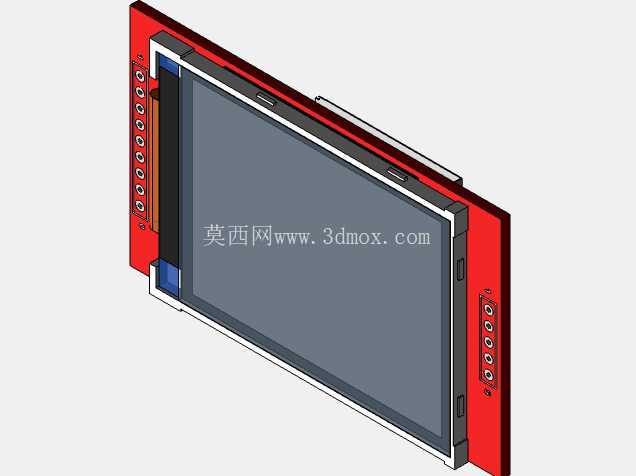

设计这款三维模型的时候，重点还原了模组各层结构的装配关系，包括FPC排线的出线位置、金手指的引脚间距、模组边缘的定位缺口，这些细节都是结构设计过程中需要重点核对的安装干涉点。比如排线引出端的位置如果和壳体内的加强筋发生干涉，就会导致组装时排线被压折，出现显示花屏的问题；定位缺口的尺寸如果和前壳的定位柱不匹配，组装后显示区域就会和前壳开窗出现偏移，露出内部的黑边影响外观。模型中还还原了不同配色的模组背板结构，对应不同供应商的同规格兼容产品，结构工程师在选型时可以直接调用模型匹配壳体设计，不需要反复核对样品尺寸，能缩短产品开发的周期。

在实际应用场景中，这类小尺寸TFT屏常被用在便携测温仪、手持数据采集终端、小型工控操作面板、DIY电子制作项目中，相比段码屏可以显示更丰富的内容，相比大尺寸显示屏又能控制设备的整体体积，兼顾了显示效果和设备便携性的需求。背光层的亮度可以通过PWM信号调节，在户外强光环境下可以调高亮度保证画面清晰，在夜间使用时可以调低亮度避免刺眼，适配不同使用环境的显示需求。模型中各零部件的装配间隙都按照实际生产的公差要求设置，比如液晶面板和背板之间的间隙预留了缓冲泡棉的安装空间，组装时粘贴缓冲泡棉可以避免设备跌落时面板受冲击碎裂，提升产品的抗跌落性能。

从安装配合的角度来说，这款模组的FPC排线接口间距为通用的1.0mm规格，和市面上多数常用的FPC连接器匹配，结构工程师在设计PCB主板的时候，不需要特意定制特殊规格的连接器，直接选用通用件即可，降低物料采购的成本和周期。模组背面的驱动元器件布局做了扁平化处理，最高的元器件高度控制在合理范围内，不会和壳体内的电池、主板元器件发生干涉，在紧凑的设备内部空间中也能顺利安装。
